Überblick
Diese Bluetooth-Module sind BLE-HF-Module . Mit Vorteilen von geringer Stromverbrauch, kompaktes Design, lange Übertragungsdistanz und starke Entstörungsfähigkeit , die mit Hochleistungs-IFA eingebetteten Module, können in breitem Umfang eingesetzt werden Low-Power-LAN-Kommunikation.
RF-BM-ND05 auf Chip aufgebaut Nordic52840 . Das Modul kann verwendet werden, um Unterhaltungselektronikprodukte und Telefonperipheriegeräte über BLE 5.0 zu entwickeln. Es bietet eine schnelle BLE-Lösung für die Kommunikation zwischen Kundenprodukten und mobilen Geräten.
ANWENDUNG

Modulparameter

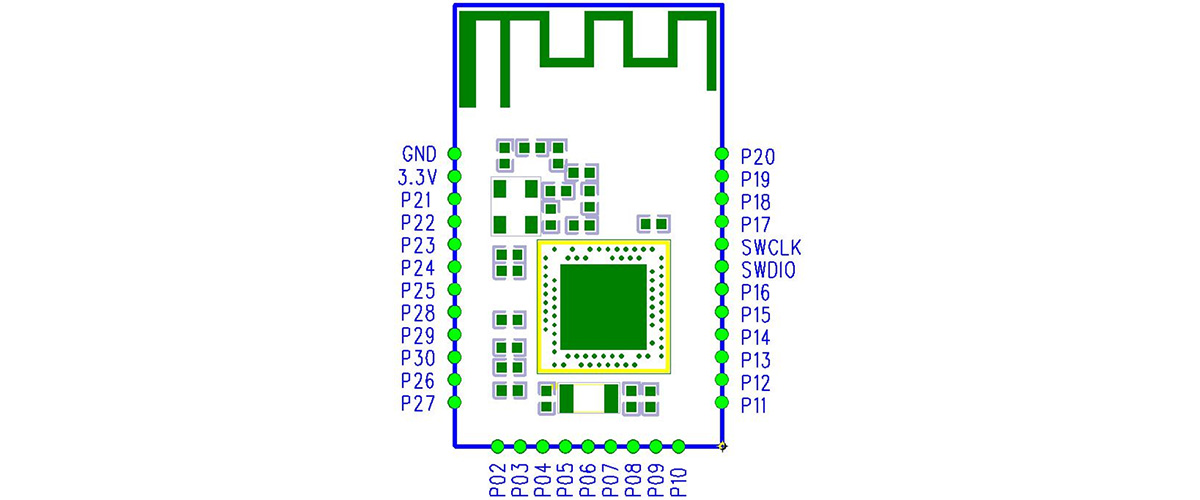

Pinbelegung

Abbildung 1 Pinbelegung
Stift | Name | Definition | Bemerkungen |
Pin1 | Masse | Boden | Boden |
Pin2 | VCC | Positiver Eingang | Stromversorgung: 3.3V |
Pin3 | P21 | E/A |
|
Pin4 | P22 | E/A |
|
Pin5 | P23 | E/A |
|
Pin6 | P24 | E/A |
|
Pin7 | P25 | E/A |
|
Pin8 | P28 | E/A |
|
Pin9 | P29 | E/A |
|
Pin10 | P30 | E/A |
|
Pin11 | P26 | E/A |
|
Pin12 | P27 | E/A |
|
Pin13 | P02 | E/A |
|
Pin14 | P03 | E/A |
|
Stift15 | P04 | E/A |
|
Pin16 | P05 | E/A |
|
Pin17 | P06 | E/A |
|
Stift18 | P07 | E/A |
|
Pin19 | P08 | E/A |
|
Pin20 | P09 | E/A |
|
Pin21 | P10 | E/A |
|
Pin22 | P11 | E/A |
|
Pin23 | P12 | E/A |
|
Pin24 | P13 | E/A |
|
Stift25 | P14 | E/A |
|
Pin26 | P15 | E/A |
|
Pin27 | P16 | E/A |
|
Pin28 | SWDIO | - |
|
Pin29 | SWCLK | - |
|
Pin30 | P17 | E/A |
|
Pin31 | P18 | E/A |
|
Pin32 | P19 | E/A |
|
Pin33 | P20 | E/A |
|

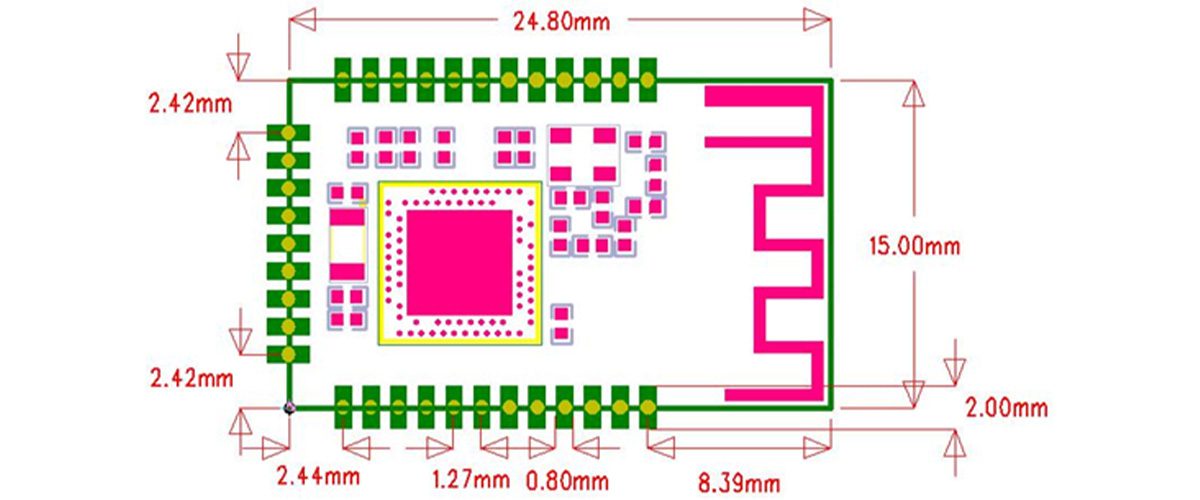

Packungsgrösse
Die Dicke des Moduls beträgt 2,3 ± 0,1 mm

Abbildung 2 Paketgröße
Layoutvorschläge
Die Serpentinenantenne auf der Leiterplatte ist elektromagnetische Freiraumstrahlung. Der Platz- und Layoutbereich sind Schlüssel zur Verbesserung der Datenrate und Übertragungsreichweite.
Daher,Unten sind die Layoutvorschläge für Antenne und Route:
1. Platzieren Sie die Antenne an der Kante (Ecke) der PCB-Rückwand.
2. Stellen Sie sicher, dass sich in jeder Schicht kein Signal oder keine Kupferfolie befindet.

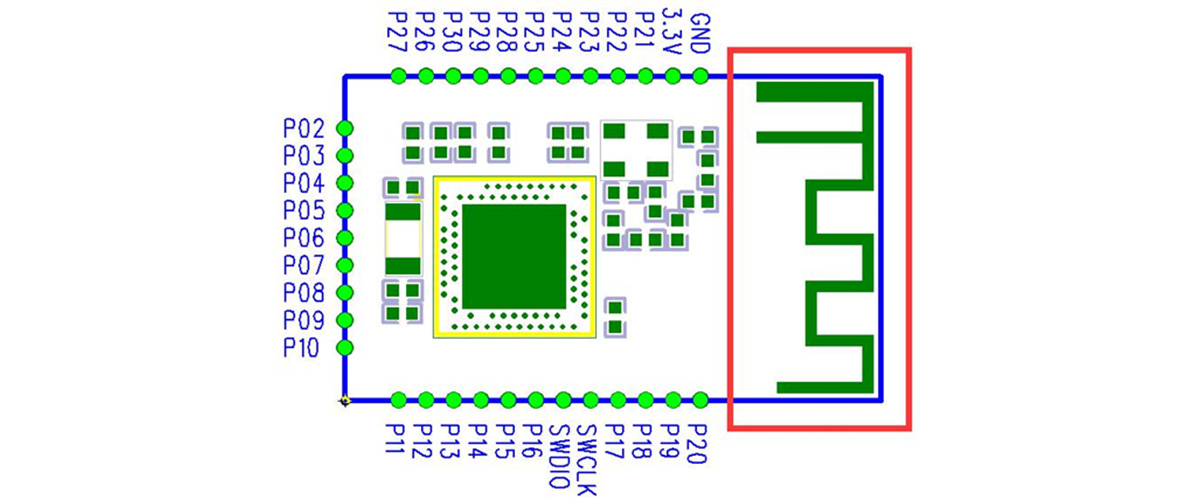

3. Aushöhlen des gelben Scheibenteils (Abbildung 3), um weniger S11-Interferenzen zu verursachen.

Figur 3
Empfohlene Betriebsbedingungen
Anmerkungen:
(1) Die Betriebstemperatur ist auf die Änderung der Quarzfrequenz beschränkt.
(2) Um die HF-Leistung sicherzustellen, muss die Welligkeit der Quelle weniger als 300 mV betragen.
Identifikation | Testbedingung | Mindest | Typ | Max | Einheit |
Quelle & IO | Batteriemodus | 1,6 | 3.3 | 5,5 | V |
Betriebstemperatur | / | -20 | 25 | 70 | ℃ |
Umweltheißes Pendel |
| -20 |
| 20 | ℃/Min |
Reflow-Bedingungen
1. Heizmodus: konventionelle Konvektion oder IR-Konvektion;
2. Erlaubte Reflow-Zeiten: 2 Mal, für die folgenden Reflow-Bedingungen (Bedingungen) (Abbildung 4)
3. Temperaturkurve: Der Reflow sollte der unten gezeigten Temperaturkurve entsprechen (Abbildung 4);
4. Höchste: 245°C.
Abbildung 4 Wärmebeständigkeits-Temperaturkurve der Teile beim Schweißen (Schweißpunkt)
Elektrostatische Entladung
Das Modul wird durch die Entladung statischer Elektrizität beschädigt, HF-Stern empfehlen, dass alle Module die folgenden 3 Vorsichtsmaßnahmen befolgen:
1. Gemäß den Antistatik-Maßnahmen dürfen Module nicht mit bloßen Händen berührt werden.
2. Module müssen in antistatischen Bereichen platziert werden.
3. Berücksichtigen Sie beim Produktdesign die antistatische Schaltung (bei der Eingabe von HV oder VHF). Statik kann zu einer Verschlechterung der Leistung des Moduls führen und sogar den Ausfall verursachen.
