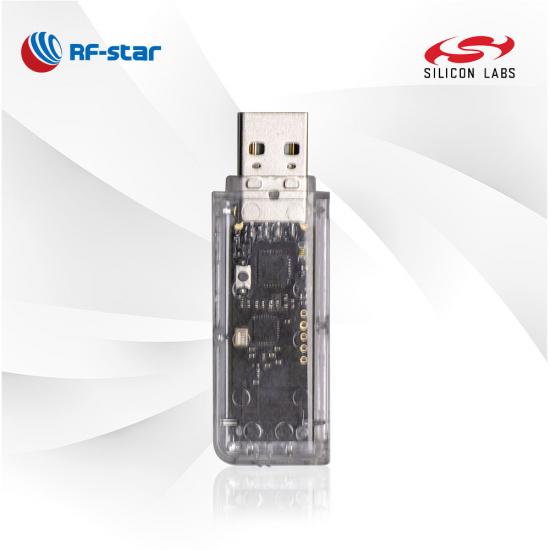

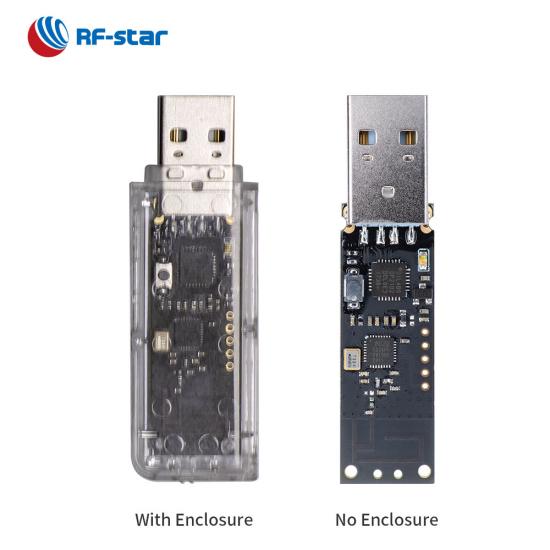

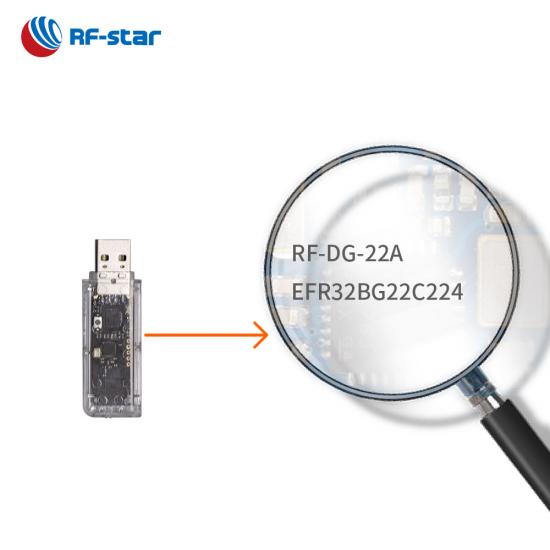

Das RF-DG-22A ist ein Entwicklungskit, das auf dem Siliconlabs EFR32BG22C224-Chip basiert. Mit dem Dongle-Gateway kann das Funksignal von Bluetooth-Geräten erfasst werden. Darüber hinaus wird eine Echtzeitüberwachung für BLE-Beacon-Geräte ermöglicht.
P/N:
RF-DG-22ASoC:
EFR32BG22C224Paket (mm):

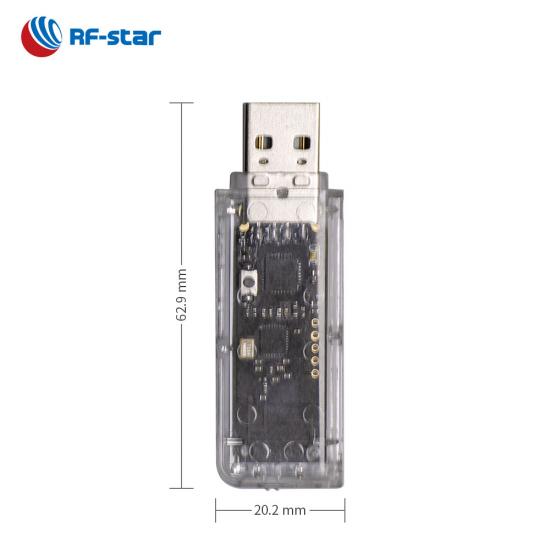

62.9 mm × 20.2 mm × 8.0 mmÜbertragungsbereich:
50 m· Unterstützung der lokalen Datenverwaltung
· Unterstützung für die Erfassung verschiedener BLE-Datentypen
· Echtzeitüberwachung des Beacon-Gerätestatus
· Erfassen Sie Werbepakete mehrerer Geräte gleichzeitig
· Filtern Sie die Daten nach iBeacon und Eddystone (UID, TLM und URL).
- Bewerbungen -
· Indoor-Positionierung
· Vermögensverwaltung
· Parkmanagement
· Fernüberwachung
· Temperatur- und Feuchtigkeitsüberwachung
· Personalmanagement
| USB-Dongles | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer | RF-DG-22A | RF-DG-40A | RF-DG-32B | RF-DG-52PA | RF-DG-52PAS | USB-Dongle | |||
| Foto |  |
 |
 |
 |
 |
 |
|||
| IC | EFR32BG22C224 | nRF52840 | nRF52832 | CC2652P | CC2652P | CC2540 | |||
| Kern | 76,8 MHz ARM Cortex-M33 | 64 MHz ARM® Cortex®-M4F | 64 MHz ARM® Cortex®-M4F | 48 MHz ARM® Cortex®-M4F | 48 MHz ARM® Cortex®-M4F | 8051 | |||
| Antenne | Leiterplatte | Platine (IPEX-Stecker führt das NFC-Signal heraus) | Leiterplatte | Leiterplatte | SMA-Anschluss | Leiterplatte | |||
| RAM | 32 KB | 256 KB | 64 KB | 88 KB | 88 KB | 8 KB | |||
| Blitz | 512 KB | 1 MB | 512 KB | 352 KB | 352 KB | 256 KB | |||
| Protokolle | Beobachter, BLE-Master-Slave-Protokoll | Sniffer (ZigBee/BLE), Bootloader, BLE-Master-Slave-Protokoll | Sniffer (nur BLE), BLE-Master-Slave-Protokoll | ZigBee-Koordinator | ZigBee-Koordinator | Beacon, Sniffer, HID, HCI, BLE-Slave-Protokoll | |||
| Max. TX-Leistung | +6 dBm | +8 dBm | +4 dBm | +20 dBm | +20 dBm | +4 dBm | |||
| PCBA-Abmessung (mm) | 56,7 x 13,9 x 4,5 | 60 x 18,5 x 4,5 | 56,7 × 13,9 × 4,5 | 62,8 × 16,7 × 4,5 | 73,3 × 20 × 7,5 | 19,8 × 9,7 × 4,5 | |||
| Gesamtabmessung (mm) | 62,9 x 20,2 x 8,0 | N / A | 62,9 x 20,2 x 8,0 | N / A | 73,3 × 23,6 × 14,1 | 21,7 × 14,3 × 5,3 | |||
| Funktionen | Beacon-Datenmonitor, Erfassung von BLE-Datenpaketen, BLE-Gateway | Unterstützt PC nRF Connect, unterstützt die Erfassung aller BLE5.0-Datenpakete, kann den NORDIC-Dongle ersetzen | Unterstützt die Erfassung von BLE5.0-Datenpaketen (außer Long Range und Mesh) | Unterstützt die Open-Source-Plattform ZHA und Zigbee2MQTT, bis zu 20 dBm Sendeleistung mit integrierter PCB-Antenne, Smart-Home-Gateway | Unterstützt die Open-Source-Plattform ZHA und Zigbee2MQTT, SMA-Anschluss für mögliche externe Antennen, Smart-Home-Gateway | Kleine Abmessungen, hohe Kosteneffizienz, unterstützt TI Sniffer-Desktop-Tool, USB-Sensor, USD-Adapter | |||
