BLE 5.0-Modul SoC RS02A1-A Low Power Long Distance RSBRS02AI

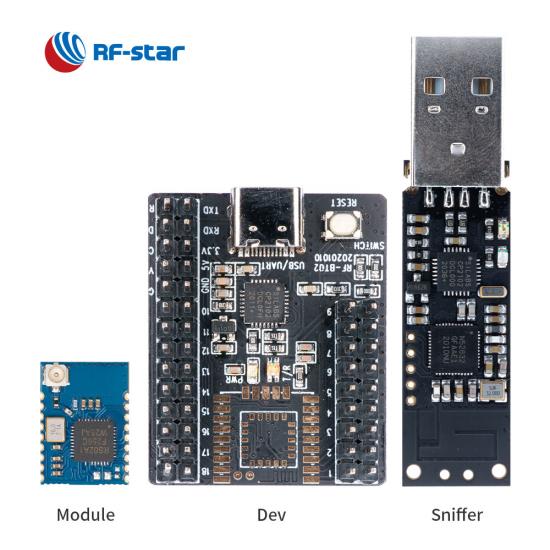

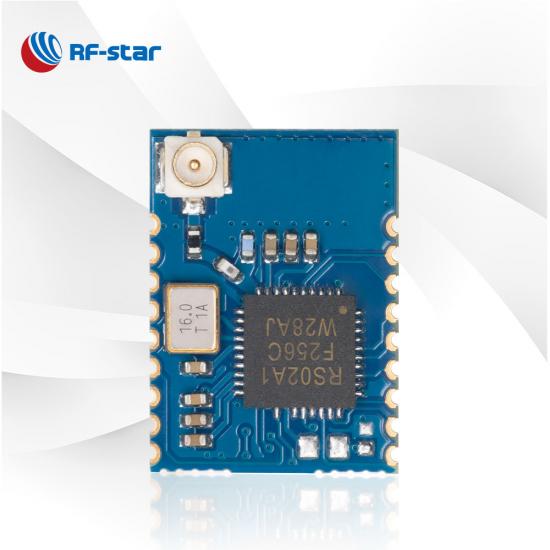

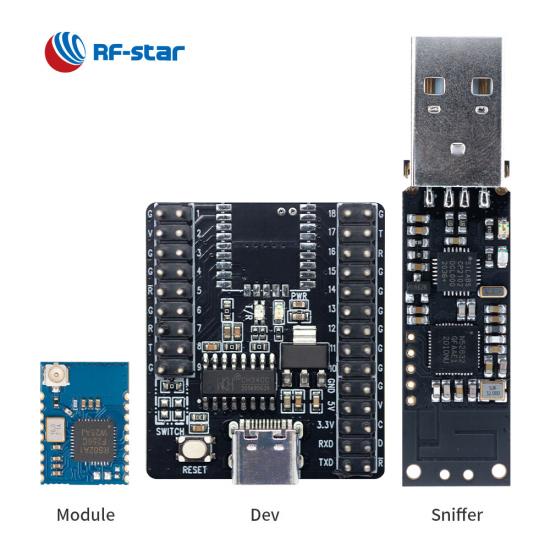

  • Bluetooth LE 5.0 Module SoC RS02A1-A
  • Bluetooth LE 5.0 Module SoC RS02A1-A
  • Bluetooth LE 5.0 Module SoC RS02A1-A
  • Bluetooth LE 5.0 Module SoC RS02A1-A
  • Bluetooth LE 5.0 Module SoC RS02A1-A

BLE 5.0-Modul SoC RS02A1-A Low Power Long Distance RSBRS02AI

RSBRS02AI ist ein Bluetooth-Low-Energy-Modul, das für kostengünstige und leistungsstarke Anwendungen mit höheren Antennenanforderungen entwickelt wurde. Dieses Modul unterstützt 7816 T-0 und Infrarot-Peripheriegeräte. Beginnen Sie Ihre Produktentwicklung mit dem Modul RSBRS02AI BLE5.0.

  • P/N:

    RSBRS02AI

  • SoC:

    RS02A1-A

  • Prozessor:

    ARM Cortex-M0+ @ 48 MHz

  • Protokolle:

    Bluetooth 5.0 low energy

  • Arbeitsfrequenz:

    2402 MHz ~ 2480 MHz

  • Paket (mm):

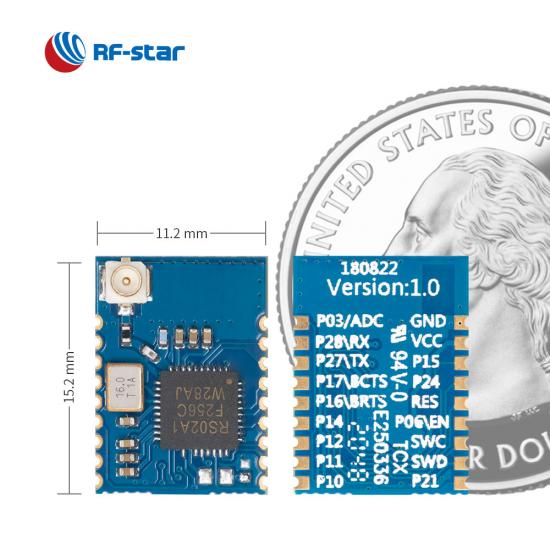

    15.2 × 11.2 × 1.5, half-hole, 1.27 pitch, 18-pin

  • Merkmale:

    7816 T-0, infra-red, 2 Mbps data rate

  • GPIO:

    13

  • max. Sendeleistung:

    +7 dBm

  • Übertragungsbereich:

    150 m
Jetzt anfragen

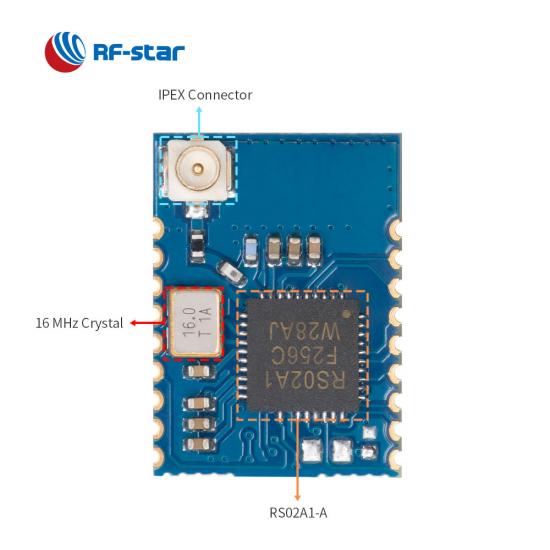

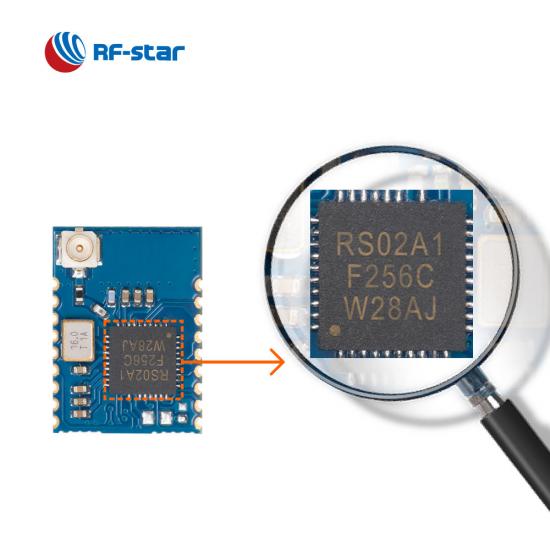

RSBRS02AI ist ein Single-Mode -Bluetooth-LE-5.0- Modul , das auf einem RF-Star- SoC RS02A1-A basiert . Es zeichnet sich durch kompakte Größe, gute Rauschunterdrückung, bessere Empfindlichkeit, robuste Übertragungsentfernung, hohe Zuverlässigkeit und geringere Kosten aus. Das Modul integriert einen 16-MHz-Quarz, einen HF-Anpassfilter, einen Leistungsfilter und einen IPEX-Anschluss für weitere Antennenoptionen. Die zahlreichen digitalen Peripheriegeräte und Schnittstellen des RSBRS02AI , wie SPI, ADC, PWM, Infrarot, 7816 T-0, I²C und I²S, ermöglichen den Einsatz in vielen Anwendungen. RSBRS02AI ist Pin-zu-Pin- kompatibel mit RSBRS02AA .


BLE 5.0 Modul SoC RS02A1-A

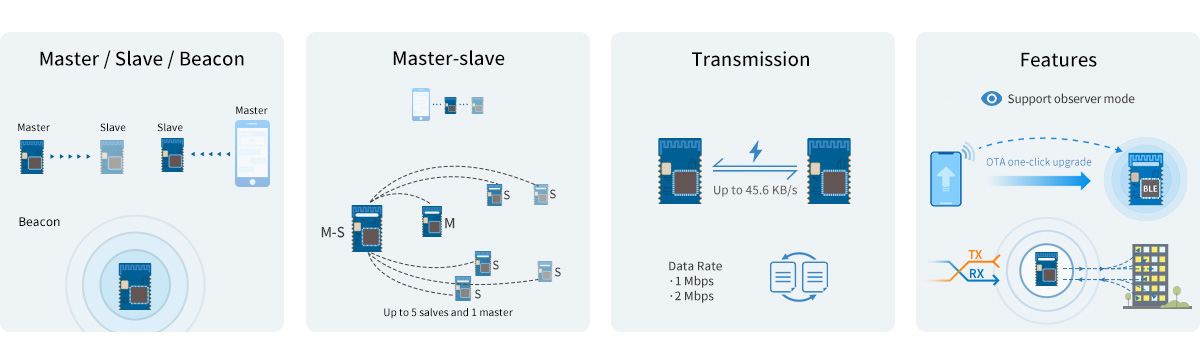

-  Transparentes Übertragungsprotokoll  (Bridge)  und direktgesteuertes Protokoll -

· Mehrere Rollen: Master, Slave, Master-Slave, Beacon

· Mehrfachverbindungsfunktion: Bis zu 5 Salben und 1 Master

· Max. Transparente Übertragungsrate: bis zu 45,6 kB/s

· Datenrate: 1 Mbit/s, 2 Mbit/s

· Funktionen: OTA, Beobachter

· Benutzerdefinierte Service-UUID

· Paarung

RSBRS02AI unterstützt Master-, Slave-, Master-Slave- und Beacon-Rollen

Drahtloses SoC:


  • ARM® Cortex®-M0+ Prozessor, 48 MHz
  • Sendeleistung: -20 dBm bis +5 dBm
  • Empfindlichkeit: -95 dBm bei 1 Mbit/s
  • Erinnerung
    • -256 kB Flash
    • -32 kB SRAM
  • Datenrate: 1 Mbit/s, 2 Mbit/s


Unterstützte Protokolle:


  • Bluetooth 5.0 mit niedrigem Energieverbrauch
  • Bluetooth 4.2 mit niedrigem Energieverbrauch


Derzeitiger Verbrauch:


  • 6,94 μA im Schlafmodus
  • 64,0 μA bei 200 ms Broadcast-Zyklus (EN-internes Pull-up aktivieren)
  • 95,83 μA bei 100 ms Verbindungszyklus (EN-internes Pull-up aktivieren)

Arbeitsbereich:


  • Versorgungsspannungsbereich 1,8 V ~ 3,6 V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C


Umfangreiche Peripheriegeräte:


  • 13 GPIOs.
  • 2 UARTs mit Hardware-Flusskontrolle
  • 2 SPIs mit Master/Slave konfigurierbar
  • 2 I²Cs mit Master/Slave konfigurierbar
  • I²S
  • 7816 T-0 Master-Schnittstelle
  • Tastaturschnittstelle
  • Infrarotgenerator
  • PWM
  • 10-Bit-ADC
  • Temperatursensor
  • DMA




Inländische IC-basierte BLE-Module der Serie
Artikelnummer RSBRS02ABR-01 RSBRS02ABRI RSB RS02ABR RSBRS02AI R SBRS02AA
Foto RSBRS02ABR-01 RSBRS02ABRI RSBRS02ABRI RSBRS02AI RSBRS02AA
IC RS02A1-B RS02A1-B RS02A1-B RS02A1-A RS02A1-A
Kern 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+
Antenne Leiterplatte IPEX Leiterplatte IPEX Leiterplatte
RAM 36 KB + 4 KB 36 KB + 4 KB 36 KB + 4 KB 32 KB 32 KB
Blitz 256 KB 256 KB 256 KB 256 KB 256 KB
Protokolle BLE5.0, BLE 2M PHY BLE5.0, BLE 2M PHY BLE5.0, BLE 2M PHY BLE5.0, BLE 2M PHY BLE5.0, BLE 2M PHY
Stromversorgung 2,3 V ~ 3,6 V, empfohlen bis 3,3 V 2,3 V ~ 3,6 V, empfohlen bis 3,3 V 2,3 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V
Frequenz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. TX-Leistung +5 dBm +5 dBm +5 dBm +7 dBm +7 dBm
Empfangsempfindlichkeit -94 dBm bei 1 Mbit/s BLE -94 dBm bei 1 Mbit/s BLE -94 dBm bei 1 Mbit/s BLE -95 dBm bei 1 Mbit/s BLE -95 dBm bei 1 Mbit/s BLE
GPIO 11 11 11 13 13
Arbeitstemperatur -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Lagertemperatur -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Übertragungsreichweite 110 m 140 m (externe PCB-Antenne) 110 m 160 m (externe PCB-Antenne) 120 m
Abmessung (mm) 15,2 x 11,2 x 2,0 15,2 x 11,2 x 2,3 15,2 x 11,2 x 1,8 15,2 x 11,2 x 2,1 15,2 x 11,2 x 1,7
Paket Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß
OTA √ √ √ √ √
Gittergewebe × × × × ×
Langstrecken × × × × ×
2 Mbit/s PHY √ √ √ √ √
AoA/AoD × × × × ×
UART-Protokoll Sklave Sklave Sklave Master-Slave gleichzeitig Master-Slave gleichzeitig
Funktionen Kleine Abmessungen, hohe transparente Übertragungsrate Geeignet für externe Antenne, unterstützt OTA, kompakte Größe Kleine Abmessungen, hohe transparente Übertragungsrate Geeignet für externe Antenne, unterstützt OTA, kompakte Größe Unterstützt den Direktantriebsmodus, einfach zu bedienen
