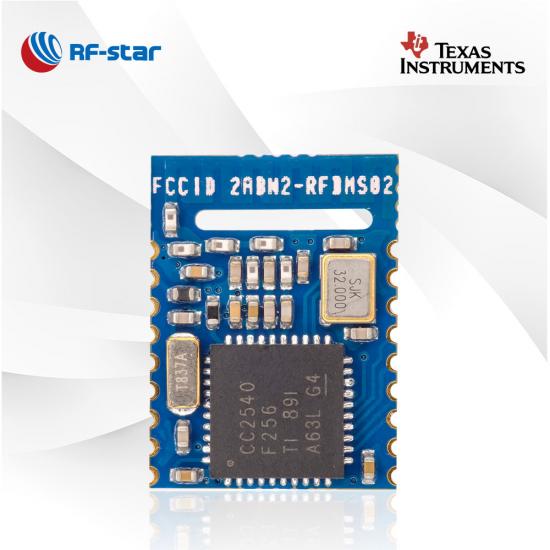

BLE Serial Port Modul BLE4.2 CC2540 Modul RF-BM-S02

Als eines der beliebtesten Module ist das Modul RF-BM-S02 CC2540 BLE4.2 für batteriebetriebene Anwendungen konzipiert. Die klassische Gehäusegröße von RF-star ermöglicht diesem Modul seit 2010 einen größeren Markt. RF-BM-S02 wird Ihre gute Wahl für das Design sein.

  • P/N:

    RF-BM-S02
  • SoC:

    CC2540
  • Prozessor:

    Low-Power 8051 Microcontroller Core With Code Prefetch
  • Protokolle:

    Bluetooth 4.2 low energy
  • Arbeitsfrequenz:

    2402 MHz ~ 2480 MHz
  • Paket (mm):

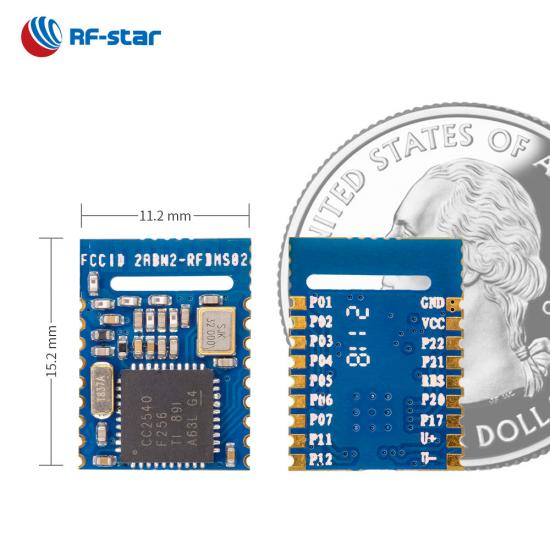

    15.2 x 11.2 x 1.7, half-hole, 1.27 pitch, 18-pin
  • Merkmale:

    USB port
  • GPIO:

    13
  • max. Sendeleistung:

    +4 dBm
  • Übertragungsbereich:

    50 m

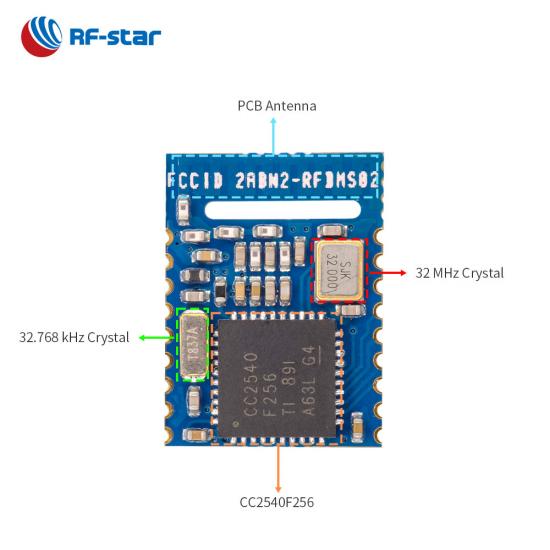

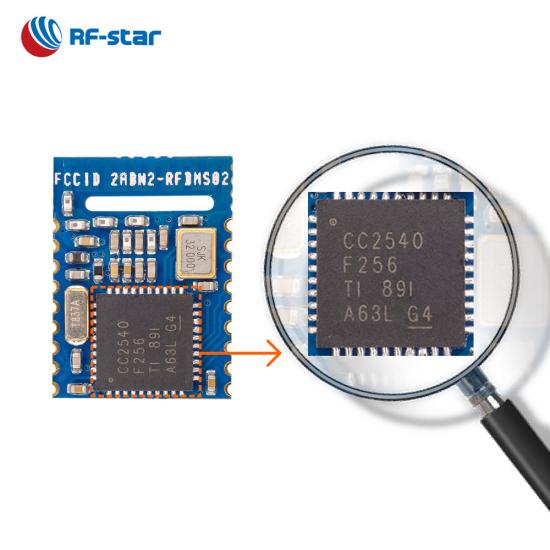

RF-BM-S02 ist ein Modul basierend auf Texas Instruments Bluetooth 4.2 Wenig Energie CC2540 SoC. Als älteres SoC basiert es auf einem stromsparenden 8051-Kern. Das Modul integriert einen 32-MHz-Quarz, einen 32,768-kHz-Quarz, einen LC-Balun und eine Hochleistungs-Inverted-F-PCB-Antenne. Dieses Modul kann in vielen Anwendungen verwendet werden, die USB benötigen. Das 15,2 * 11,2-Paket ist das beliebteste Paket unter den RF-Star-Designs, es unterstützt Pin-2-Pin-kompatibel mit einer Reihe von BLE-Moduldesigns. Vorprogrammiert mit dem BLE-Master- oder Slave-Protokoll kann das BLE-Modul zur transparenten Übertragung und direkt angesteuert werden.


· Modulrollen: Sklaventreiber

· Einstellbare Parameter: Baudrate, Verbindungsintervall, Broadcast-Intervall, TX-Leistung…


· ESL·S mart Spielzeug

· Energieverwaltung·S mart blutdruckmessgerät

· USB Leuchtfeuer·S Sensorsteuerung

Drahtloser SoC:


  • Low-Power-8051-Mikrocontroller-Kern mit Code-Prefetch
  • Sendeleistung: +4 dBm
  • Empfindlichkeit im BLE-Modus: -94 dBm
  • Speicher
    • -256 kB Flash
    • -8 kB SRAM



Merkmale:


  • Bluetooth 4.2 Energiesparmodus



Derzeitiger Verbrauch:


  • 0,35 μA im Schlafmodus
  • 202 μA bei 250 ms Sendezyklus
  • 243 μA bei 100 ms Verbindungszyklus


Arbeitsbereich:


  • Versorgungsspannungsbereich: 2,0 V ~ 3,6 V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C



Reichhaltige Peripherie:


  • 12-Bit-ADC
  • 13 GPIOs
  • USB
  • IR
  • DMA
  • UART (CTS/RTS)
