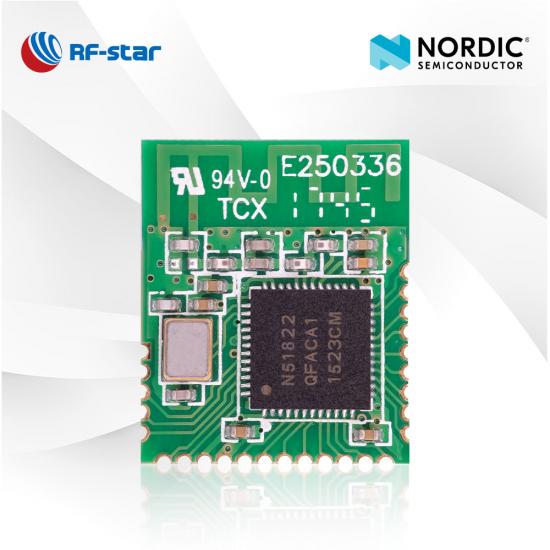

BLE4.2 Wireless-Modul mit Nordic nRF51822 Chip RF-BM-ND02

RF-BM-ND02 ist ein BLE4.2-Modul, das für die hohen Zuverlässigkeits- und Leistungsanforderungen von batteriebetriebenen IoT-Produkten entwickelt wurde. Dieses Modul mit robuster Größe erfüllt die Anforderungen einer Vielzahl von Anwendungen. Beginnen Sie Ihr Design mit dem RF-BM-ND02 nRF51822 BLE-Modul.

  • P/N:

    RF-BM-ND02
  • SoC:

    nRF51822
  • Prozessor:

    32-bit ARM® Cortex®-M0 16 MHz
  • Protokolle:

    Bluetooth 4.2 low energy
  • Arbeitsfrequenz:

    2402 MHz ~ 2480 MHz

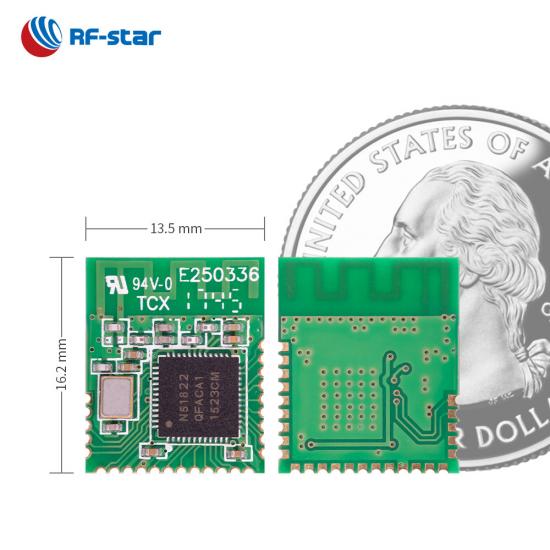

  • Paket (mm):

    16.2 × 13.5 × 1.3 , half-hole, 1.27 pitch, 26-pin
  • Merkmale:

    PCB onboard antenna
  • GPIO:

    24
  • max. Sendeleistung:

    +4 dBm
  • Übertragungsbereich:

    80 m

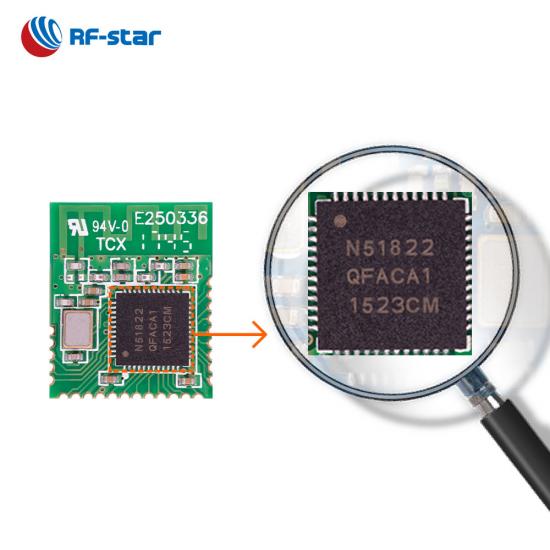

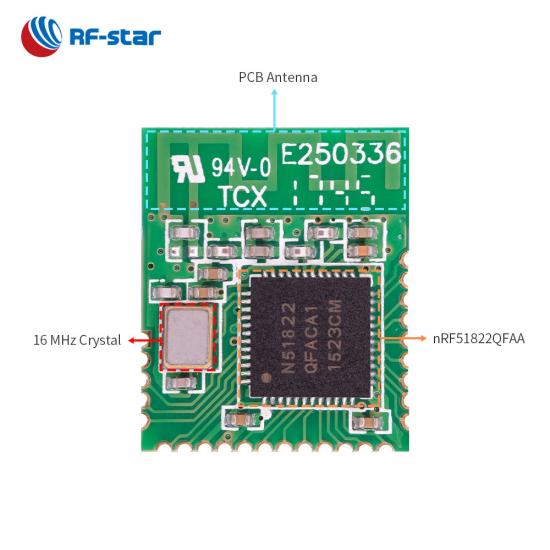

RF-BM-ND02 ist ein Bluetooth 4.2 Niedrigenergiemodul basierend auf nordischem SoC nRF51822 . Es enthält den Hauptprozessor von 32-Bit 16 MHz ARM® Cortex®-M0 und integriert einen 16 MHz Quarz, einen LC-Filter und eine Mäanderzeilen-Inverted-F-PCB-Antenne. ND02 kann zur einfachen Programmierung mit SPI-Master/Slave, I²C-Master und UART vorprogrammiert werden. Dieses Modul zeichnet sich durch eine große Übertragungsreichweite, hohe Zuverlässigkeit, geringen Stromverbrauch und kompakte Größe aus. Das 1,27-mm-Pitch-Stempel-Stick-Gehäuse ermöglicht eine einfache Montage und ein kostengünstiges PCB-Design.


· Sklave

· Einstellbare Parameter: Baudrate, Verbindungsintervall, Broadcast-Intervall, TX-Leistung…

· Fernreset



· Virtual-Reality-Headsets · Fernbedienung

· Tragfähig · Mobile HID

· Medizinische Geräte · Beacons


Drahtloser SoC:


  • 16 MHz ARM® Cortex®-M0 32-Bit-Prozessor
  • Sendeleistung: -20 dBm bis +4 dBm
  • Empfindlichkeit im BLE-Modus: -93 dBm
  • Speicher
    • -256 KB Flash
    • -16 KB RAM



Unterstützte Protokolle:


  • Bluetooth 4.2 Energiesparmodus



Derzeitiger Verbrauch:


  • 0,3 μA ~ 0,4 μA im Schlafmodus (EN deaktiviert)
  • 0,14 mA ~ 0,54 mA bei 250 ms Sendezyklus
  • 0,41 mA bei 100 ms Verbindungszyklus




Arbeitsbereich:


  • Versorgungsspannungsbereich 1,8 V ~ 3,6 V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C


Reichhaltige Peripherie:


  • 10-Bit-ADC
  • 24 GPIOs
  • SPI-Master/Slave
  • I²C-Master
  • UART (CTS/RTS)


Zertifikate:


  • BQB
