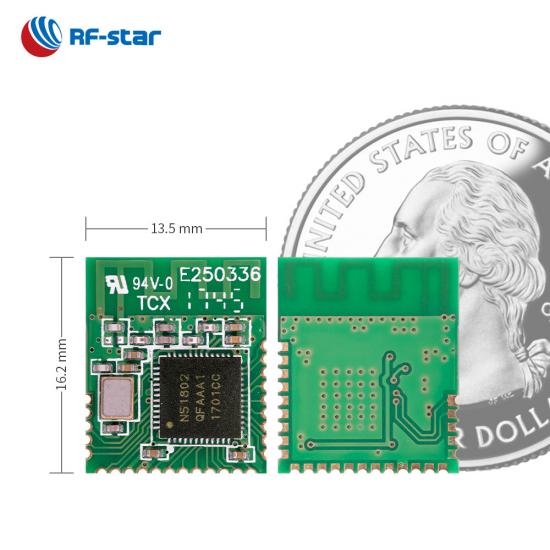

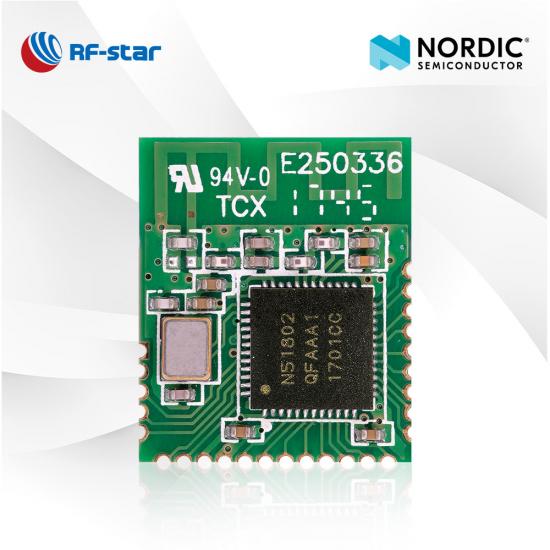

Batteriebetriebenes BLE4.2-Modul mit Nordic SoC nRF51802 Chip RF-BM-ND02C

RF-BM-ND02C ist ein BLE4.2-Modul, das für die hohen Zuverlässigkeits- und Leistungsanforderungen batteriebetriebener IoT-Produkte entwickelt wurde. Dieses nRF51802- Modul mit robuster Größe erfüllt die Anforderungen einer Vielzahl von Anwendungen. Beginnen Sie Ihr Design mit dem BLE-Modul RF-BM-ND02C nRF51802.

  • P/N:

    RF-BM-ND02C
  • SoC:

    nRF51802
  • Prozessor:

    32-bit ARM® Cortex®-M0 16 MHz
  • Protokolle:

    Bluetooth 4.2 low energy
  • Arbeitsfrequenz:

    2402 MHz ~ 2480 MHz
  • Paket (mm):

    16.2 × 13.5 × 1.3 , half-hole, 1.27 pitch, 26-pin
  • Merkmale:

    PCB onboard antenna
  • GPIO:

    24
  • max. Sendeleistung:

    +4 dBm
  • Übertragungsbereich:

    80 m

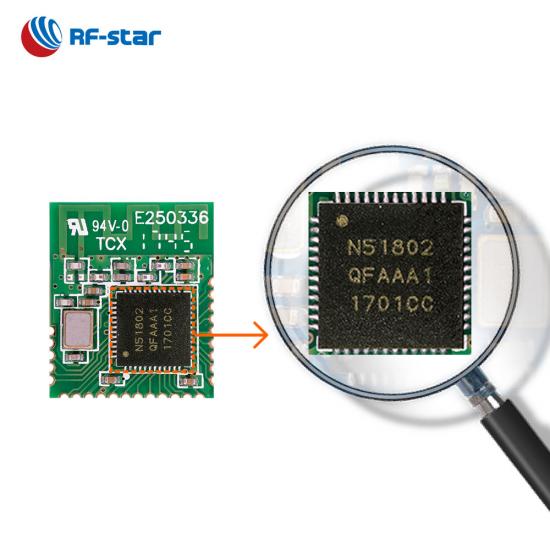

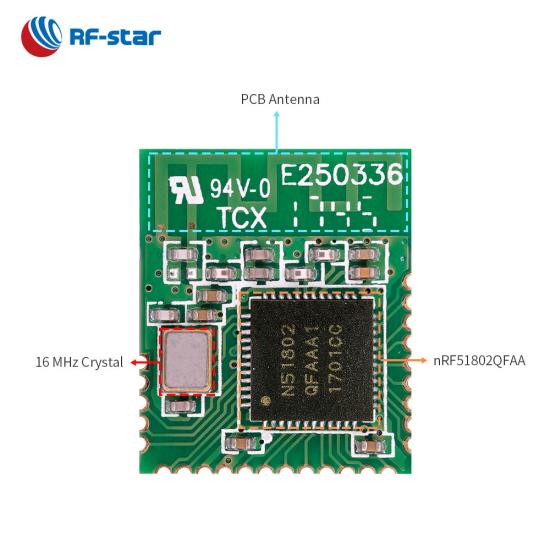

RF-BM-ND02C ist ein energiesparendes Bluetooth 4.2- Modul, das auf dem Nordic SoC nRF51802 basiert . Es integriert den Hauptprozessor von 32-Bit 16 MHz ARM® Cortex®-M0, einen 16-MHz-Quarz, einen LC-Filter und eine Mäanderlinien-Inverted-F-PCB-Antenne. ND02C kann für eine einfache Programmierung mit SPI-Master/Slave, I²C-Master und UART vorprogrammiert werden. Dieses Transceiver- Modul zeichnet sich durch kompakte Größe, eine große Übertragungsreichweite, hohe Zuverlässigkeit und einen extrem niedrigen Stromverbrauch aus. Das Stempelstiftpaket mit einem Rastermaß von 1,27 mm ermöglicht eine einfache Montage und ein kostengünstiges PCB-Design.


BLE4.2-Modul mit Nordic SoC nRF51822 Chip RF-BM-ND02C

Umfangreiche Peripherie und Schnittstellen

Das nRF51802-Modul RF-BM-ND02C verfügt über zahlreiche digitale Peripheriegeräte und Schnittstellen wie UART, SPI und I2C.

Gute Kompatibilität

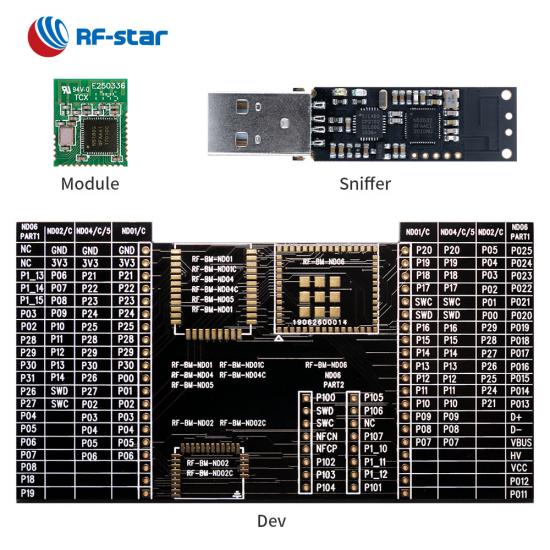

RF-BM-ND02C ist Pin-2-Pin-kompatibel mit dem Nordic nRF51822-Modul RF-BM-ND02.

Kompakte Größe

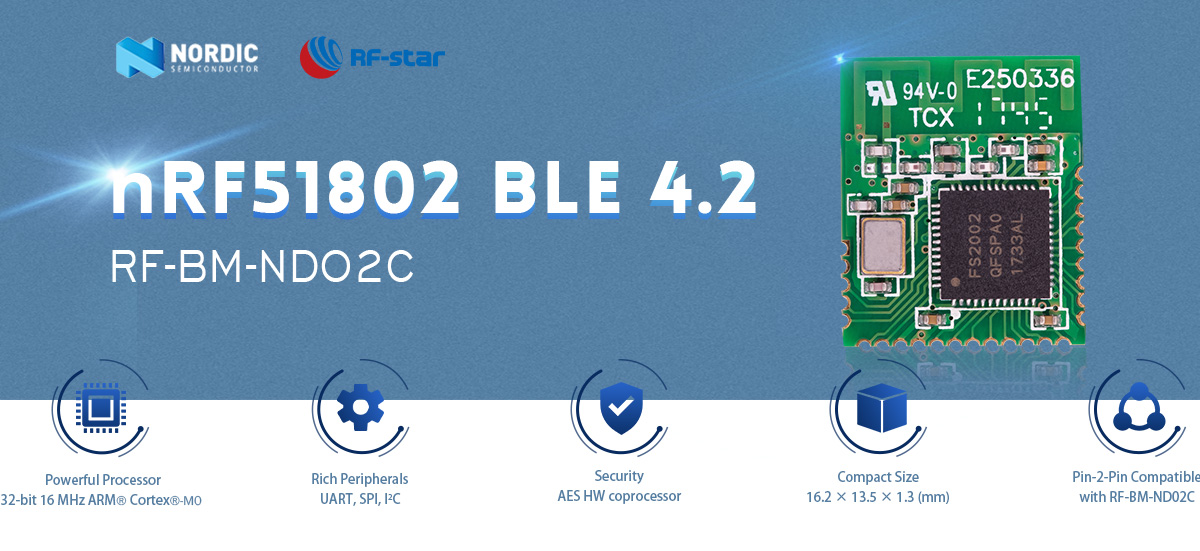

Das BLE4.2-Modul ist in einem 16,2 mm x 13,5 mm x 1,3 mm großen Stempel-Halblochgehäuse erhältlich, dem kleineren unter den BLE-Modulen der Nordic nRF51-Serie.

Hohe Sicherheit

Der Advanced Encryption Standard (AES) HW-Coprozessor des Moduls schützt die verschlüsselten Daten in einem sicheren Zustand.

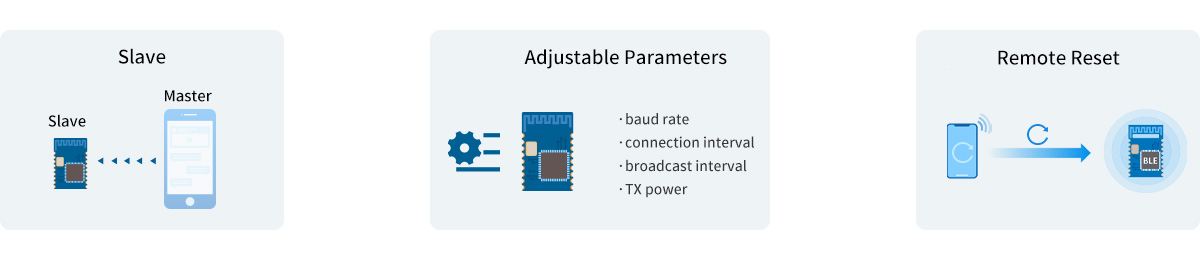

- Transparentes Übertragungsprotokoll  (Brücke) -

· Sklave

·  Einstellbare Parameter : Baudrate, Verbindungsintervall, Broadcast-Intervall, Sendeleistung …

·  Fernreset _

RF-BM-ND02C unterstützt das Transparent Transmission (Bridge)-Protokoll –


Drahtloses SoC:


  • 16 MHz ARM® Cortex®-M0 32-Bit-Prozessor
  • Sendeleistung: -20 dBm bis +4 dBm
  • Empfindlichkeit im BLE-Modus: -93 dBm
  • Erinnerung
    • -256 KB Flash
    • -16 KB RAM


Unterstützte Protokolle:


  • Bluetooth 4.2 mit niedrigem Energieverbrauch


Derzeitiger Verbrauch:


  • 0,3 μA ~ 0,4 μA im Schlafmodus (EN deaktiviert)
  • 0,14 mA ~ 0,54 mA bei 250 ms Sendezyklus
  • 0,41 mA bei 100 ms Verbindungszyklus

Arbeitsbereich:


  • Versorgungsspannungsbereich 1,8 V ~ 3,6 V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C


Umfangreiche Peripheriegeräte:


  • 10-Bit-ADC
  • 24 GPIOs
  • SPI-Master/Slave
  • I²C-Master
  • UART (CTS/RTS)


Zertifikate:


  • SRRC
  • BQB


BLE-Module der NORDIC nRF51-Serie
Artikelnummer RF-BM-ND02C RF-BM-ND02 RF-BM-ND01
Foto
IC nRF51802 nRF51822 nRF51822
Kern 16 MHz ARM® Cortex®-M0 16 MHz ARM® Cortex®-M0 16 MHz ARM® Cortex®-M0
Antenne Leiterplatte Leiterplatte Leiterplatte
RAM 16 KB 16 KB 16 KB
Blitz 256 KB 256 KB 256 KB
Protokolle BLE4.2, proprietär BLE4.2, proprietär BLE4.2, proprietär
Stromversorgung 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V
Frequenz 2,4 GHz 2,4 GHz 2,4 GHz
Max. TX-Leistung +4 dBm +4 dBm +4 dBm
Empfangsempfindlichkeit -91 dBm bei 1 Mbit/s BLE -93 dBm bei 1 Mbit/s BLE -93 dBm bei 1 Mbit/s BLE
GPIO 22 22 29
Arbeitstemperatur -20℃ ~ +70℃ -20℃ ~ +70℃ -20℃ ~ +70℃
Lagertemperatur -40℃ ~ +85℃ -40℃ ~ +85℃ -40℃ ~ +85℃
Übertragungsreichweite 50 m 50 m 55 m
Abmessung (mm) 16,2 x 13,5 x 1,3 16,2 x 13,5 x 1,3 24,8 x 15,0 x 2,3
Paket Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß
OTA
Bluetooth Mesh × × ×
Langstrecken × × ×
2 Mbit/s PHY × × ×
AoA/AoD × × ×
UART-Protokoll Sklave Sklave Sklave
Funktionen Kleine Abmessungen, hohe Kosteneffizienz Kleine Abmessungen, transparente Übertragung Alle IOs
