RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

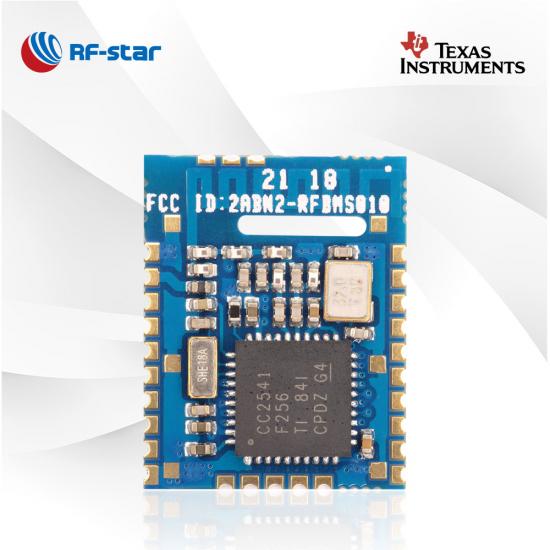

Kostengünstiges BLE4.2 CC2541-Modul RF-BM-S01A

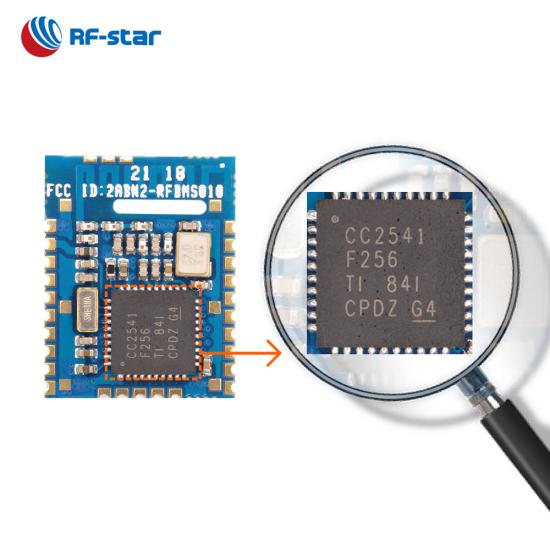

Das RF-BM-S01A-Modul basiert auf dem Texas Instruments CC2541 SoC. Die höheren und stabileren Leistungen ermöglichen dem CC2541-Modul den Einstieg in ein breites Anwendungsspektrum. RF-BM-S01A ist eines der klassischsten Bluetooth LE4.2-Module.

P/N:
RF-BM-S01A
SoC:
CC2541
Prozessor:
Low-Power 8051 Microcontroller Core With Code Prefetch
Protokolle:
Bluetooth 4.2 low energy
Arbeitsfrequenz:
2402 MHz ~ 2480 MHz
Paket (mm):

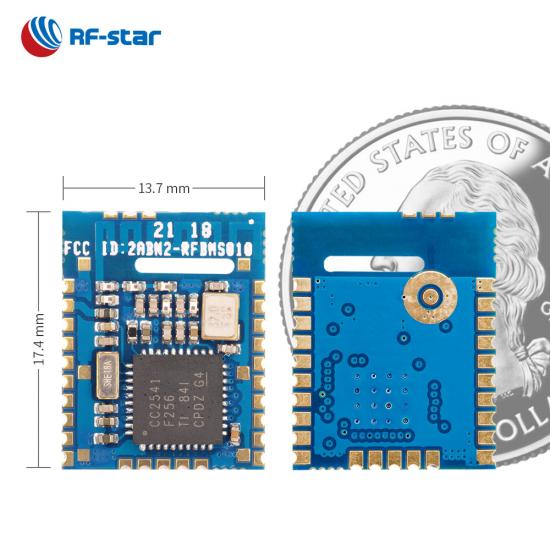

17.4 x 13.7 x 1.7, half-hole, 1.27 pitch, 28-pin
Merkmale:
Debug pins lead out
GPIO:
19
max. Sendeleistung:
0 dBm
Übertragungsbereich:
20 m

Jetzt anfragen

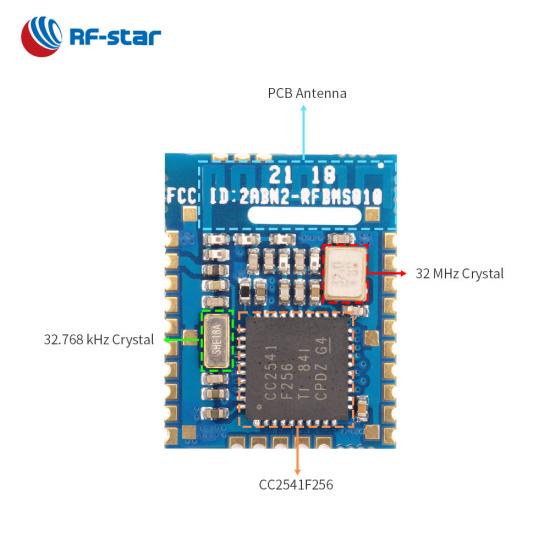

RF-BM-S01A ist ein Bluetooth 4.2 Low Energy- Modul basierend auf dem TI CC2541 SoC. Das BLE4.2-Modul der ersten Generation basiert auf einem 8051-Kern und integriert einen 32-MHz-Quarz, einen 32,768-kHz-Quarz, einen LC-Balun und eine leistungsstarke Inverted-F-PCB-Antenne. Dieses Modul kann mit dem BLE-Master- oder Slave-Protokoll vorprogrammiert werden, das den transparenten Übertragungsmodus und den direktgesteuerten Modus unterstützt. RF-BM-S01 und RF-BM-S01A sind Pin-zu-Pin-kompatibel.

BLE4.2 CC2541-Modul

- BLE 4.2 Transparent Transmission (Bridge) Protokoll -

Hauptmerkmale des BLE4.2 CC2541-Moduls

- Direktgesteuertes Protokoll -

· Modulrollen: Slave, Master

· Einstellbare Parameter: Baudrate, Verbindungsintervall, Broadcast-Intervall, Sendeleistung …

- Bewerbungen -

· Intelligentes Licht

· Intelligente Leistungssteuerung

· Intelligentes Gerät

· Handyzubehör

· Intelligente Wassermessung

· Intelligentes Spielzeug

Verwandte Ressource:

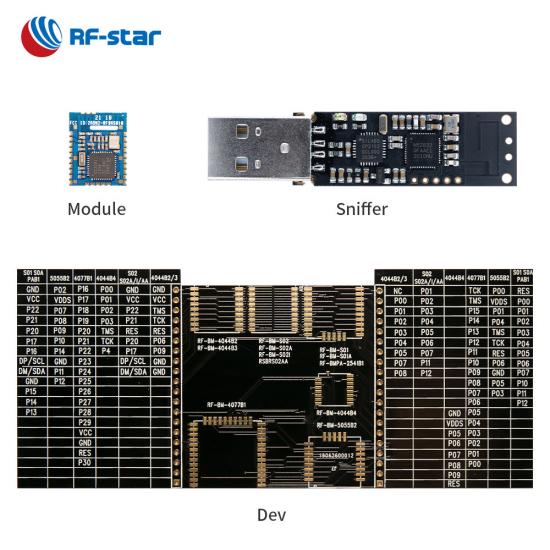

Testboard-Pinnwand für Modul der TI-Serie (CC2540 CC2541 CC2640)

Drahtloses SoC:

Stromsparender 8051-Mikrocontroller-Kern mit Code-Prefetch
Sendeleistung: 0 dBm
Empfindlichkeit im BLE-Modus: -94 dBm
Erinnerung

-256 kB Flash
-8 kB SRAM

Merkmale:

Bluetooth 4.2 mit niedrigem Energieverbrauch

Derzeitiger Verbrauch:

0,35 μA im Schlafmodus
202 μA bei 250 ms Sendezyklus
243 μA bei 100 ms Verbindungszyklus

Arbeitsbereich:

Versorgungsspannungsbereich: 2,0 V ~ 3,6 V
Arbeitstemperaturbereich: -40 °C ~ +85 °C

Umfangreiche Peripheriegeräte:

ADC
19 GPIOs
I²C
IR
DMA
UART (CTS/RTS)

RF-BM-S01_S01A Hardware-Datenblatt V1.0_20230526

BLE-Module der Serie CC254x von TI
Artikelnummer	RF-BM-S01	RF-BM-S01A	RF-BMPA-2541B1	RF-BM-S02	RF-BM-S02A	RF-BM-S02I
Foto
IC	C2540	CC2541	CC2541, CC2592	C2540	CC2541	C2540
Kern	8051	8051	8051	8051	8051	8051
Antenne	PCB/Halbloch-Schnittstelle	PCB/Halbloch-Schnittstelle	PCB/IPEX/Halblochschnittstelle	Leiterplatte	Leiterplatte	IPEX
RAM	8 KB	8 KB	8 KB	8 KB	8 KB	8 KB
Blitz	256 KB	256 KB	256 KB	256 KB	256 KB	256 KB
Protokolle	BLE4.2	BLE4.2	BLE4.2	BLE4.2	BLE4.2	BLE4.2
Stromversorgung	2,0 V ~ 3,6 V, empfohlen bis 3,3 V	2,0 V ~ 3,6 V, empfohlen bis 3,3 V	2,0 V ~ 3,6 V, empfohlen bis 3,3 V	2,0 V ~ 3,6 V, empfohlen bis 3,3 V	2,0 V ~ 3,6 V, empfohlen bis 3,3 V	2,0 V ~ 3,6 V, empfohlen bis 3,3 V
Frequenz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Max. TX-Leistung	+4 dBm	0 dBm	+19 dBm	+4 dBm	0 dBm	+4 dBm
Empfangsempfindlichkeit	-94 dBm	-94 dBm	-94 dBm	-94 dBm	-94 dBm	-94 dBm
GPIO	19	19	19	13	13	13
Arbeitstemperatur	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Lagertemperatur	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Übertragungsreichweite	75 m	55 m	120 m	70 m	50 m	80 m (externe PCB-Antenne)
Abmessung (mm)	17,4 x 13,7 x 1,7	17,4 x 13,7 x 1,7	31,4 x 13,7 x 2,1	15,2 x 11,2 x 1,7	15,2 x 11,2 x 1,7	15,2 x 11,2 x 2,1
Paket	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß
OTA	√	√	√	√	√	√
Bluetooth Mesh	×	×	×	×	×	×
Langstrecken	×	×	×	×	×	×
2 Mbit/s PHY	×	×	×	×	×	×
AoA/AoD	×	×	×	×	×	×
UART-Protokoll	Meister/Sklave	Meister/Sklave	Meister/Sklave	Meister/Sklave	Meister/Sklave	Meister/Sklave
Funktionen	Alle IOs, transparente Übertragung und direktgesteuert	Alle IOs, transparente Übertragung und direktgesteuert	PA+LNA, größere Übertragungsreichweite	Kleine Abmessungen, transparentes Getriebe und Direktantrieb	Kleine Abmessungen, transparentes Getriebe und Direktantrieb	Externe Antenne, transparente Übertragung und direktgesteuert
