RF-BM-BG24B1 BLE5.3 EFR32BG24 Modul

  • BLE5.3 EFR32BG24 Module for Mesh networking
  • BLE5.3 EFR32BG24 Module for Mesh networking
  • BLE5.3 EFR32BG24 Module for Mesh networking
  • BLE5.3 EFR32BG24 Module for Mesh networking
  • BLE5.3 EFR32BG24 Module for Mesh networking

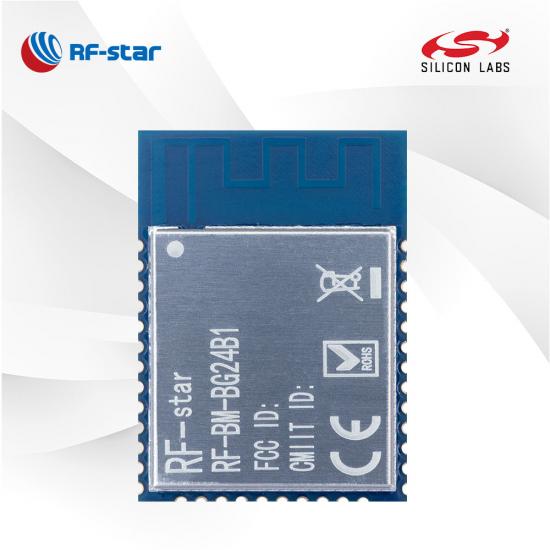

RF-BM-BG24B1 BLE5.3 EFR32BG24 Modul

Das RF-BM- BG2 4 B1 BLE 5.3-Modul wurde auf SiliconLabs EFR32BG24 für die Mesh-Anwendung mit einer größeren Übertragungsreichweite entwickelt. Es zeichnet sich durch einen extrem niedrigen Stromverbrauch und eine hohe Leistung aus. Probieren Sie RF-BM-BG24B1 als Teil Ihrer drahtlosen Konnektivität aus, um Ihren Entwicklungsprozess zu vereinfachen.

  • P/N:

    RF-BM-BG24B1

  • SoC:

    EFR32BG24A010F1024IM48-B

  • Prozessor:

    32-bit 76.8 MHz ARM® Cortex®-M33

  • Protokolle:

    Bluetooth 5.3 low energy, Bluetooth Mesh, 2.4 GHz proprietary, Bluetooth Direction Finding

  • Arbeitsfrequenz:

    2402 MHz ~ 2480 MHz

  • Paket (mm):

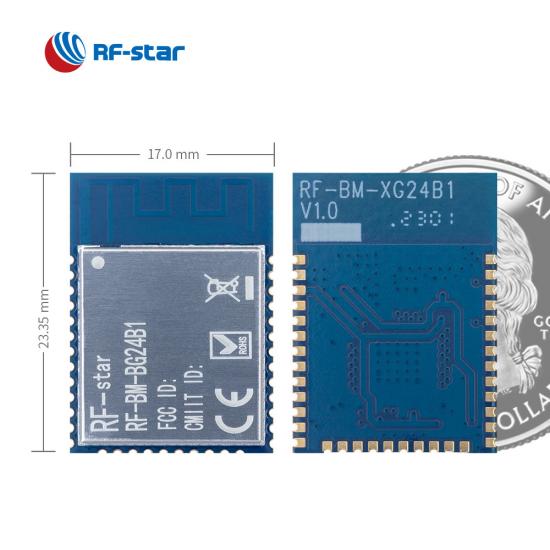

    23.35 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin

  • Merkmale:

    Bluetooth Mesh network, AoA/AoD

  • GPIO:

    30

  • max. Sendeleistung:

    10 dBm

  • Übertragungsbereich:

    230 m
Jetzt anfragen

R F-BM-BG24B1 ist ein drahtloses IoT-Konnektivitätsmodul für Bluetooth 5.3 Low Energy und Bluetooth Mesh . Es integriert den leistungsstarken MCU ARM Cortex-M33, zwei Quarze, umfangreiche Speicherressourcen, die Antennenanpassungsschaltung und die leistungsstarke PCB-Antenne mit Schlangenstruktur. Das kompakte Design mit 30 GPIOs macht das EFR32BG24- Modul beliebt in energieeffizienten, intelligenten und robusten Smart-Home- und tragbaren Medizinprodukten. Darüber hinaus ist es auch  auf Mesh-Netzwerklösungen ausgerichtet. Dank der umfangreichen Ressourcen und Peripheriegeräte können Sie es problemlos in komplexe Netzwerkanwendungen integrieren.


Breite Peripheriegeräte

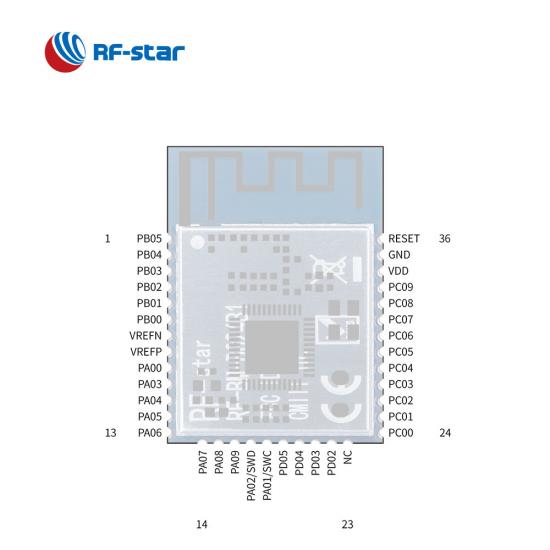

Das RF-BM-BG24B1-Modul bietet 30 GPIOs im Stempel-Halblochgehäuse und unterstützt umfangreiche Peripheriegeräte wie IADC, ACMP, VADC, LDMA, UART, SPI, I2C, Watchdog usw.

Energieeffizient

1,3 μA EM2 im Schlafmodus und 4,4 mA RX-Strom (1 Mbit/s GFSK) im aktiven Modus verlängern die Batterielebensdauer in Bluetooth Mesh-Anwendungen.

Bluetooth Mesh-Netzwerk

Dank der Unterstützung der proprietären Protokolle BLE5.3, Bluetooth Mesh und 2,4 GHz kann das BG24-Modul mit Many-to-Many-Mesh-Knoten kommunizieren, was es in Smart Home-, Gebäudeautomations- und Beleuchtungsanwendungen beliebt macht.


Reichhaltiges Gedächtnis

Das Bluetooth 5.3-Modul integriert einen 39-MHz-Quarz und einen 32,768-kHz-Quarz, bis zu 1024 KB programmierbaren Flash und 128 KB RAM und ermöglicht so viele komplexe Anwendungen.

Ähnliche Resourcen:

Drahtlose Bluetooth-Low-Energy-Module über Silicon Labs EFR32BG24

Drahtloser SoC:

  • 32-Bit 76,8 MHz ARM®  Cortex® - M33
  • Sendeleistung: +10 dBm
  • Empfindlichkeit:
    • -105,7 dBm Empfindlichkeit bei 125 kbps GFSK
    • -97,6 dBm Empfindlichkeit bei 1 Mbit/s GFSK
    • -94,8 dBm Empfindlichkeit bei 2 Mbit/s GFSK
  • Erinnerung
    • 1024 kB Flash
    • 108 kB RAM
  • Datenrate: 1 Mbit/s, 2 Mbit/s


Unterstütztes Modulationsformat

  • 2(G)FSK mit vollständig konfigurierbarer Formgebung
  • OQPSK DSSS
  • (G)MSK


Protokollunterstützung

  • Bluetooth Low Energy (Bluetooth 5.3)
  • Peilung mithilfe von Angle-of-Arrival (AoA) und Angle-of-Departure (AoD)
  • Bluetooth-Mesh-Low-Power-Knoten
  • Proprietäres 2,4 GHz

Derzeitiger Verbrauch:

  • 1,3 μA im EM2-Tiefschlafmodus
  • 4,4 mA RX-Strom (1 Mbit/s GFSK)
  • 5 mA Sendestrom bei 0 dBm Ausgangsleistung
  • 19,2 mA Sendestrom bei 10 dBm Ausgangsleistung



Arbeitsbereich:

  • Versorgungsspannungsbereich 2,2 V ~ 3,8 V; 1,8V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C
  • Lagertemperaturbereich: -40 °C ~ +125 °C



Umfangreiche Peripheriegeräte:

  • 30 GPIOs
  • IADC
  • ACMP
  • VADC
  • LDMA
  • PCNT
  • UART/ISO7816/IrDA
  • I2S
  • SPI
  • SALI
  • I2C
  • RTC
  • Wachhund
Silicon Labs EFR32BG24 Wireless-BLE-Module der Gecko-Serie
Artikelnummer RF-BM-BG24B1 RF-BM-BG24B2
Foto RF-BM-BG24B1 RF-BM-BG24B2
IC EFR32BG24A010F1024IM48-B EFR32BG24A010F1024IM48-B
Kern 76,8 MHz ARM® Cortex®-M33 76,8 MHz ARM® Cortex®-M33
Antenne Leiterplatte Leiterplatte
RAM 128 KB 128 KB
Blitz 1024 KB 1024 KB
Protokolle BLE5.3, proprietär BLE5.3, proprietär
Stromversorgung 2,2 V ~ 3,8 V, empfohlen bis 3,3 V 2,2 V ~ 3,8 V, empfohlen bis 3,3 V
Frequenz 2,4 GHz 2,4 GHz
Max. TX-Leistung +10 dBm +19,5 dBm
Empfangsempfindlichkeit -105,7 dBm (125 kbps GFSK) -97,6 dBm (1 Mbit/s GFSK) -94,8 dBm (2 Mbit/s GFSK) -105,7 dBm (125 kbps GFSK) -97,6 dBm (1 Mbit/s GFSK) -94,8 dBm (2 Mbit/s GFSK)
GPIO 30 30
Arbeitstemperatur -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Lagertemperatur -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Übertragungsreichweite 230 m bei 1M PHY 450 m bei LE CODE 360 m bei 1M PHY 600 m bei LE CODE
Abmessung (mm) 23,35 x 17,0 x 2,2 23,35 x 17,0 x 2,2
Paket Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß
OTA √ √
Bluetooth Mesh √ √
Langstrecken √ √
2 Mbit/s PHY √ √
AoA/AoD √ √
UART-Protokoll N / A N / A
Funktionen Reichhaltige Speicherressourcen, viele GPIOs Reichhaltige Speicherressourcen, hohe Sendeleistung
