Lange Akkulaufzeit Bluetooth 4.2 CC2540 Modul RF-BM-S01

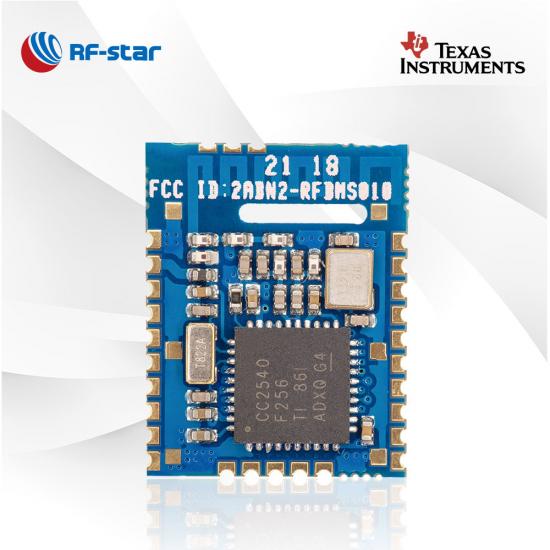

Das Modul RF-BM-S01 basiert auf dem SoC CC2540 von Texas Instruments. Dieses BLE-Modul richtet sich an Märkte mit einem Bedarf an USB-Ports und einem geringen Energiebedarf. Die hohen und stabilen Leistungen machen das Modul zu einer Ihrer besten Wahlen.

  • P/N:

    RF-BM-S01
  • SoC:

    CC2540
  • Prozessor:

    Low-Power 8051 Microcontroller Core With Code Prefetch
  • Protokolle:

    Bluetooth 4.2 low energy
  • Arbeitsfrequenz:

    2402 MHz ~ 2480 MHz

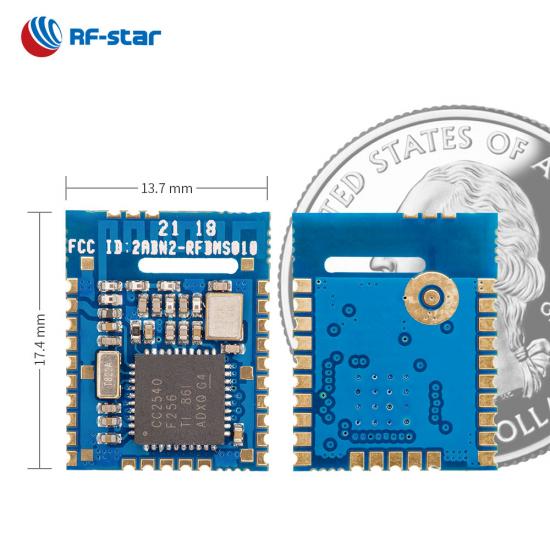

  • Paket (mm):

    17.4 x 13.7 x 1.7, half-hole, 1.27 pitch, 28-pin
  • Merkmale:

    USB port
  • GPIO:

    19
  • max. Sendeleistung:

    +4 dBm
  • Übertragungsbereich:

    50 m

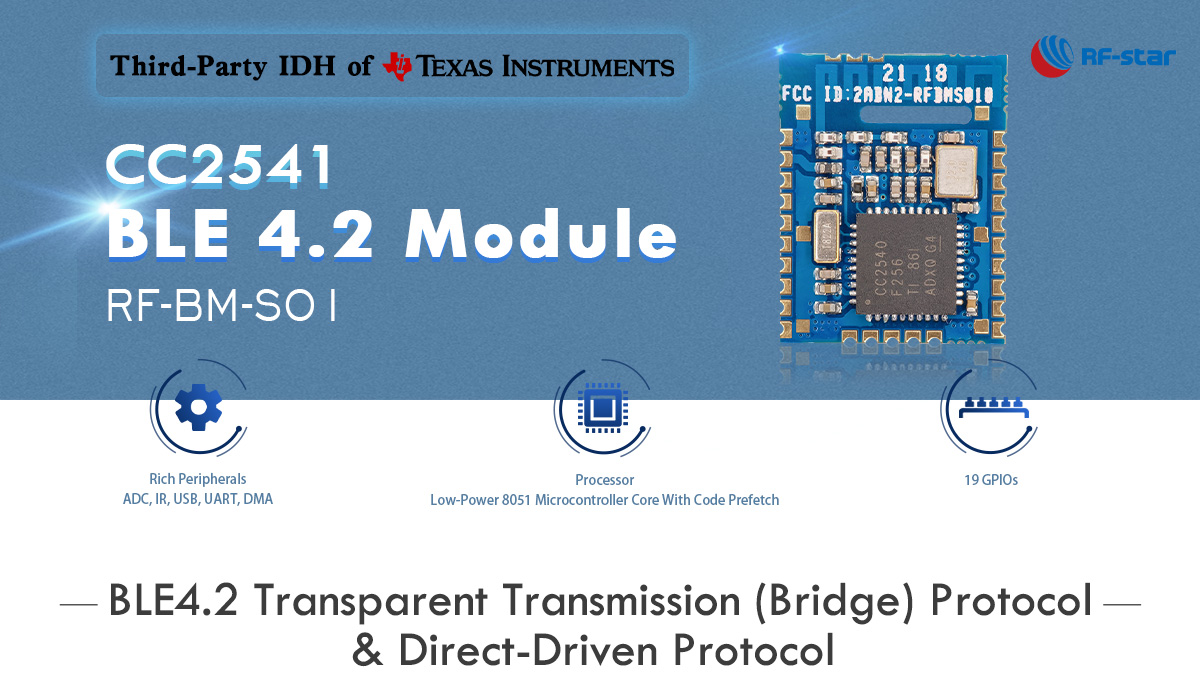

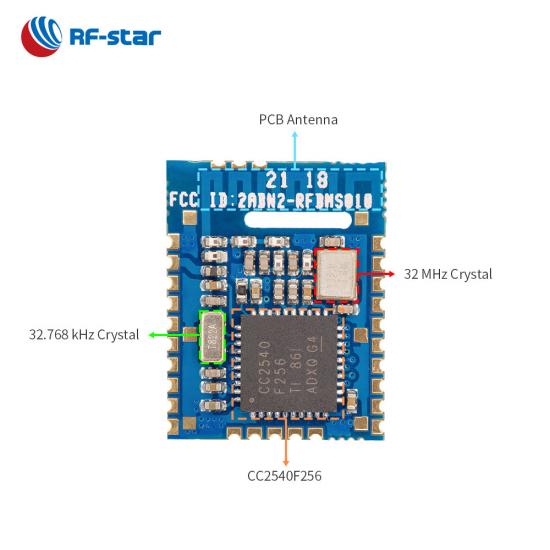

RF-BM-S01 ist ein BLE4.2 Modul basierend auf TI CC2540 SoC. Die erste Generation Bluetooth 4.2 Niedrigenergie Modul basiert auf einem 8051 Kern und integriert einen 32-MHz-Quarz, einen 32,768-kHz-Quarz, einen LC-Balun und eine Hochleistungs-Inverted-F-PCB-Antenne. Dieses Modul ist die beste Wahl für die USB-Dongle-Anwendung, die es einfach macht, eine Verbindung zwischen einem BLE-Gerät und dem Smartphone herzustellen. Dieses Modul kann mit dem BLE Master- oder Slave-Protokoll vorprogrammiert werden. Neben dem transparenten Übertragungsmodus unterstützt das BLE-Protokoll auch den direktgesteuerten Modus.


· Modulrollen: Sklaventreiber

· Einstellbare Parameter: Baudrate, Verbindungsintervall, Broadcast-Intervall, TX-Leistung…


· Gesundheitswesen und Medizin· USB-Dongles

· USB Leuchtfeuer· Freizeitausrüstung

· Klaviatur· Maus

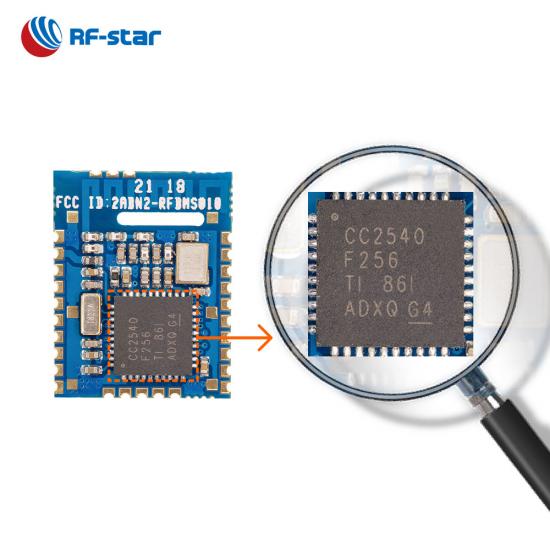

Drahtloser SoC:


  • Low-Power-8051-Mikrocontroller-Kern mit Code-Prefetch
  • Sendeleistung: 0 dBm
  • Empfindlichkeit im BLE-Modus: -94 dBm
  • Speicher
    • -256 kB Flash
    • -8 kB SRAM



Merkmale:


  • Bluetooth 4.2 Energiesparmodus



Derzeitiger Verbrauch:


  • 0,35 μA im Schlafmodus
  • 202 μA bei 250 ms Sendezyklus
  • 243 μA bei 100 ms Verbindungszyklus


Arbeitsbereich:


  • Versorgungsspannungsbereich: 2,0 V ~ 3,6 V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C



Reichhaltige Peripherie:


  • ADC
  • 19 GPIOs
  • I²C
  • IR
  • DMA
  • UART (CTS/RTS)
