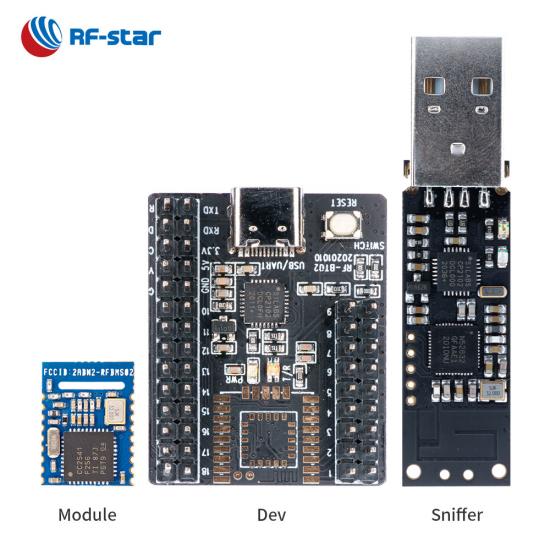

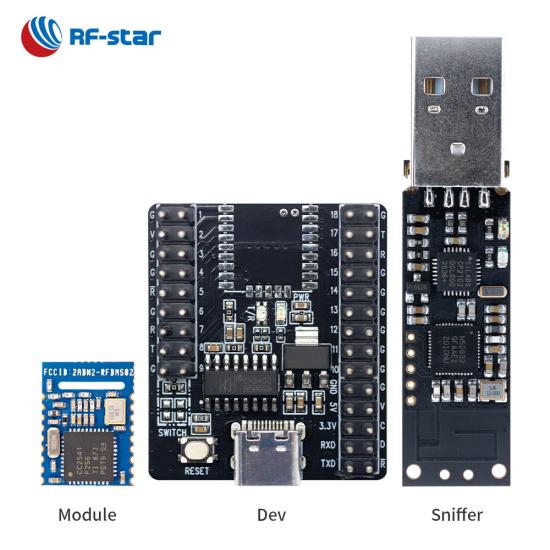

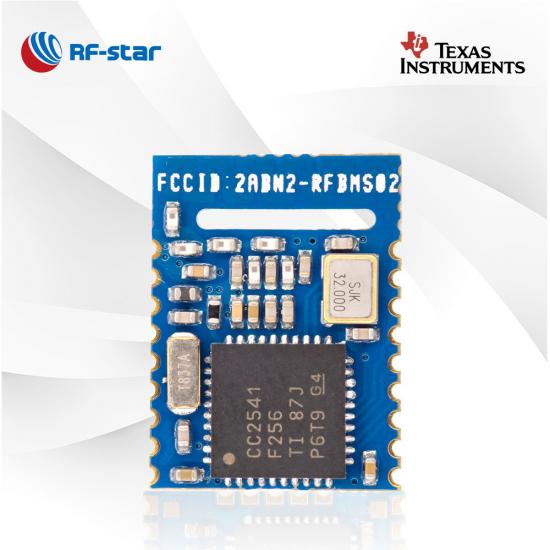

Bluetooth UART-Modul BLE4.2 CC2541 Modul RF-BM-S02A

Das Bluetooth LE 4.2-Modul RF-BM-S02A CC2541, eines der beliebtesten Funkmodule von RF-Star, ist für intelligente batteriebetriebene Anwendungen konzipiert. RF-BM-S02A ist mit seiner geringen Größe und hohen Leistung die richtige Wahl für Ihr Design.

P/N:
RF-BM-S02A
SoC:
CC2541
Prozessor:
Low-Power 8051 Microcontroller Core With Code Prefetch
Protokolle:
Bluetooth 4.2 low energy
Arbeitsfrequenz:
2402 MHz ~ 2480 MHz
Paket (mm):

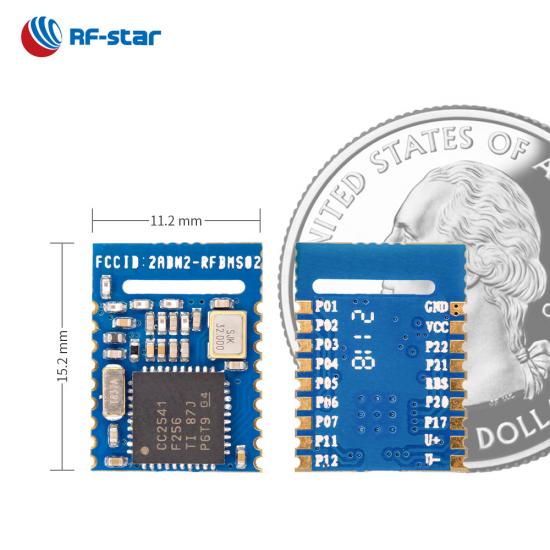

15.1 x 11.3 x 1.7, half-hole, 1.27 pitch, 18-pin
Merkmale:
Small size package
GPIO:
13
max. Sendeleistung:
0 dBm
Übertragungsbereich:
20 m

Jetzt anfragen

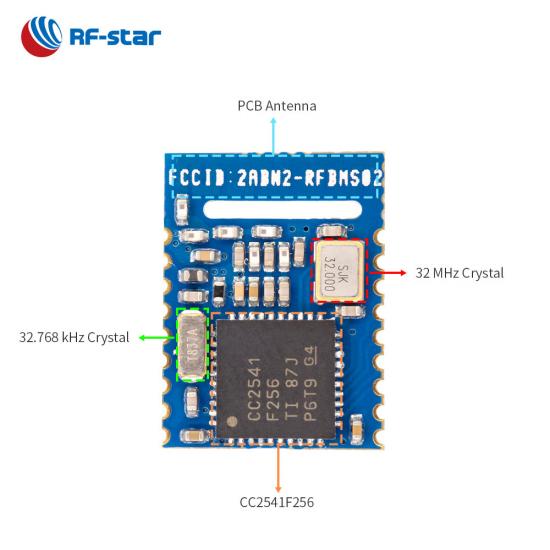

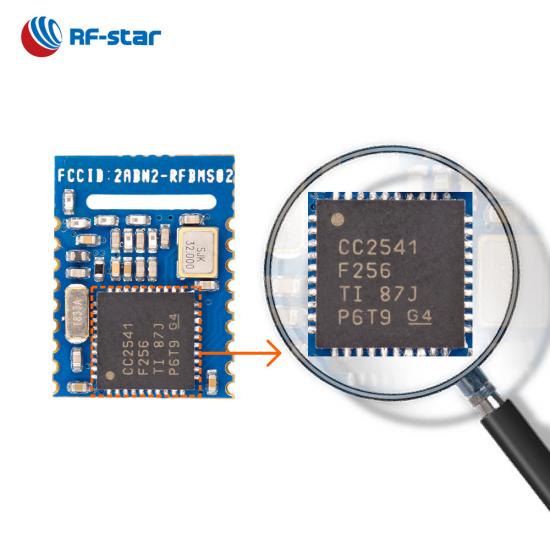

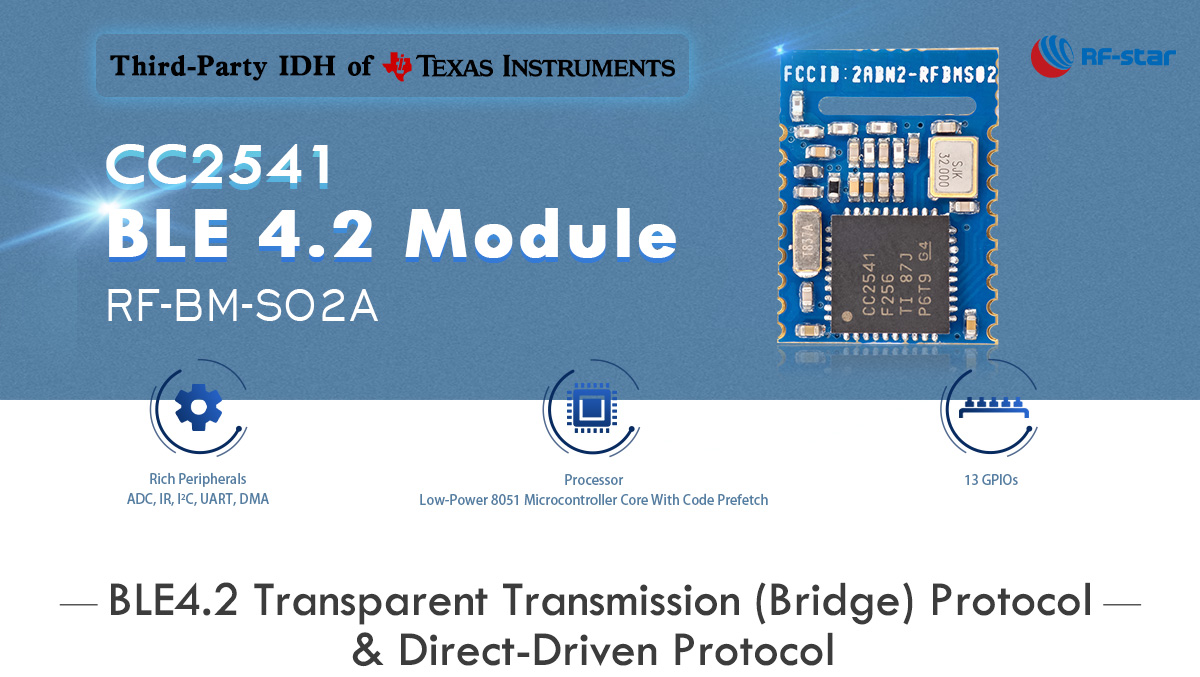

RF-BM-S02A ist ein Bluetooth-LE4.2- Modul mit geringem Stromverbrauch, das auf dem Texas Instruments CC2541 SoC basiert. Der 8051-Kern ist der Hauptprozessor. Das Modul integriert einen 32-MHz-Quarz, einen 32,768-kHz-Quarz, einen LC-Balun und eine leistungsstarke Inverted-F-PCB-Antenne. Sein Gehäuse unterstützt Pin-2-Pin-Kompatibilität mit einer Reihe von BLE-Modulen von RF-Star. Das Modul kann im transparenten Übertragungsmodus (Brückenmodus) und im direktgesteuerten Modus arbeiten.

Bluetooth-UART-Modul BLE4.2 CC2541-Modul

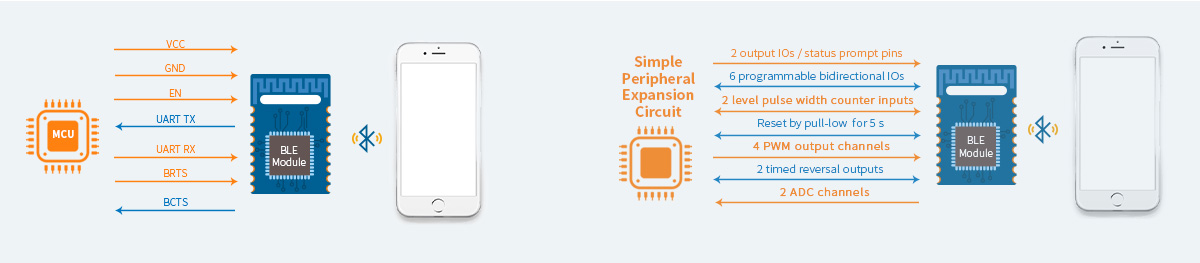

- BLE 4.2 Transparent Transmission (Bridge) Protokoll -

Hauptmerkmale des BLE 4.2 Transparent Transmission-Moduls

- Direktgesteuertes Protokoll -

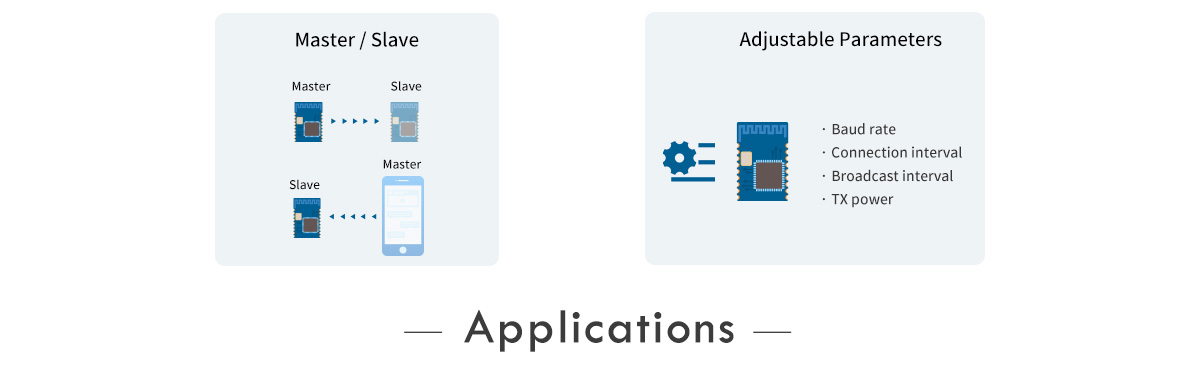

RF-BM-S02A unterstützt den direktgesteuerten Modus

· Modulrollen: Slave, Master

· Einstellbare Parameter: Baudrate, Verbindungsintervall, Broadcast-Intervall, Sendeleistung …

Drahtloses SoC:

Stromsparender 8051-Mikrocontroller-Kern mit Code-Prefetch
Sendeleistung: 0 dBm
Empfindlichkeit im BLE-Modus: -94 dBm
Erinnerung

-256 kB Flash
-8 kB SRAM

Merkmale:

Bluetooth 4.2 mit niedrigem Energieverbrauch

Derzeitiger Verbrauch:

0,35 μA im Schlafmodus
202 μA bei 250 ms Sendezyklus
243 μA bei 100 ms Verbindungszyklus

Arbeitsbereich:

Versorgungsspannungsbereich: 2,0 V ~ 3,6 V
Arbeitstemperaturbereich: -40 °C ~ +85 °C

Umfangreiche Peripheriegeräte:

ADC
13 GPIOs
I²C
IR
DMA
UART (CTS/RTS)

RF-BM-S02_S02I_S02A Hardware-Datenblatt V1.0_20230526

BLE-Module der Serie CC254x von TI
Artikelnummer	RF-BM-S01	RF-BM-S01A	RF-BMPA-2541B1	RF-BM-S02	RF-BM-S02A	RF-BM-S02I
Foto
IC	C2540	CC2541	CC2541, CC2592	C2540	CC2541	C2540
Kern	8051	8051	8051	8051	8051	8051
Antenne	PCB/Halbloch-Schnittstelle	PCB/Halbloch-Schnittstelle	PCB/IPEX/Halblochschnittstelle	Leiterplatte	Leiterplatte	IPEX
RAM	8 KB	8 KB	8 KB	8 KB	8 KB	8 KB
Blitz	256 KB	256 KB	256 KB	256 KB	256 KB	256 KB
Protokolle	BLE4.2	BLE4.2	BLE4.2	BLE4.2	BLE4.2	BLE4.2
Stromversorgung	2,0 V ~ 3,6 V, empfohlen bis 3,3 V	2,0 V ~ 3,6 V, empfohlen bis 3,3 V	2,0 V ~ 3,6 V, empfohlen bis 3,3 V	2,0 V ~ 3,6 V, empfohlen bis 3,3 V	2,0 V ~ 3,6 V, empfohlen bis 3,3 V	2,0 V ~ 3,6 V, empfohlen bis 3,3 V
Frequenz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Max. TX-Leistung	+4 dBm	0 dBm	+19 dBm	+4 dBm	0 dBm	+4 dBm
Empfangsempfindlichkeit	-94 dBm	-94 dBm	-94 dBm	-94 dBm	-94 dBm	-94 dBm
GPIO	19	19	19	13	13	13
Arbeitstemperatur	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Lagertemperatur	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Übertragungsreichweite	75 m	55 m	120 m	70 m	50 m	80 m (externe PCB-Antenne)
Abmessung (mm)	17,4 x 13,7 x 1,7	17,4 x 13,7 x 1,7	31,4 x 13,7 x 2,1	15,2 x 11,2 x 1,7	15,2 x 11,2 x 1,7	15,2 x 11,2 x 2,1
Paket	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß
OTA	√	√	√	√	√	√
Bluetooth Mesh	×	×	×	×	×	×
Langstrecken	×	×	×	×	×	×
2 Mbit/s PHY	×	×	×	×	×	×
AoA/AoD	×	×	×	×	×	×
UART-Protokoll	Meister/Sklave	Meister/Sklave	Meister/Sklave	Meister/Sklave	Meister/Sklave	Meister/Sklave
Funktionen	Alle IOs, transparente Übertragung und direktgesteuert	Alle IOs, transparente Übertragung und direktgesteuert	PA+LNA, größere Übertragungsreichweite	Kleine Abmessungen, transparentes Getriebe und Direktantrieb	Kleine Abmessungen, transparentes Getriebe und Direktantrieb	Externe Antenne, transparente Übertragung und direktgesteuert
