RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

Master-Slave BLE4.2 CC2540 Modul RF-BM-S02I

RF-BM-S02I ist ein CC2540-Modul mit einem IPEX-Anschluss, das für batteriebetriebene Anwendungen und Anwendungen mit großer Reichweite konzipiert ist. Dieses Modul mit seiner geringen Größe ist möglicherweise das am besten geeignete BLE-Teil in Ihrem Design.

P/N:
RF-BM-S02I
SoC:
CC2540
Prozessor:
Low-Power 8051 Microcontroller Core With Code Prefetch
Protokolle:
Bluetooth 4.2 low energy
Arbeitsfrequenz:
2402 MHz ~ 2480 MHz
Paket (mm):

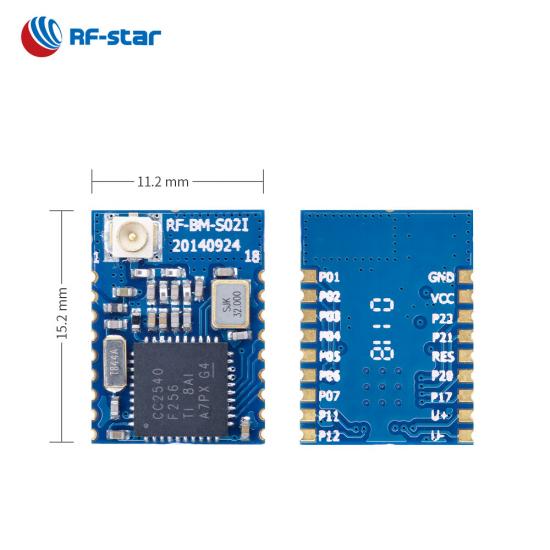

15.2 x 11.2 x 1.7, half-hole, 1.27 pitch, 18-pin
Merkmale:
IPEX connector
GPIO:
13
max. Sendeleistung:
+4 dBm
Übertragungsbereich:
50 m

Jetzt anfragen

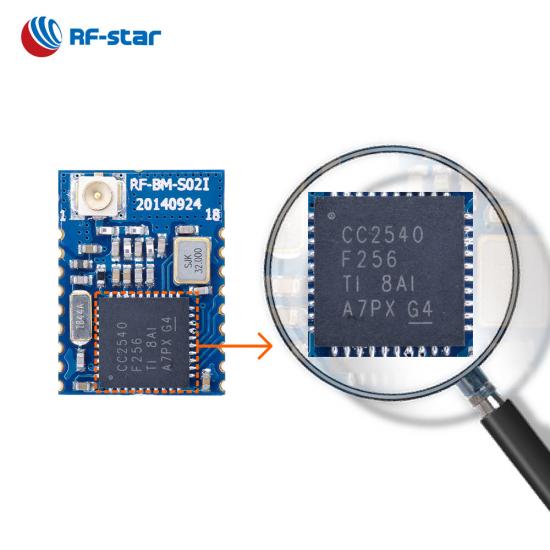

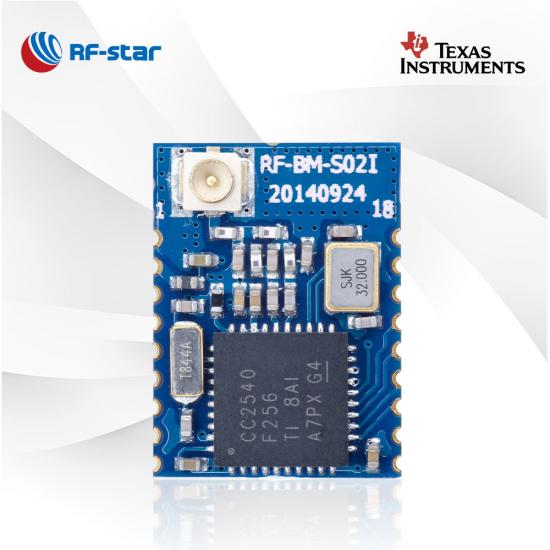

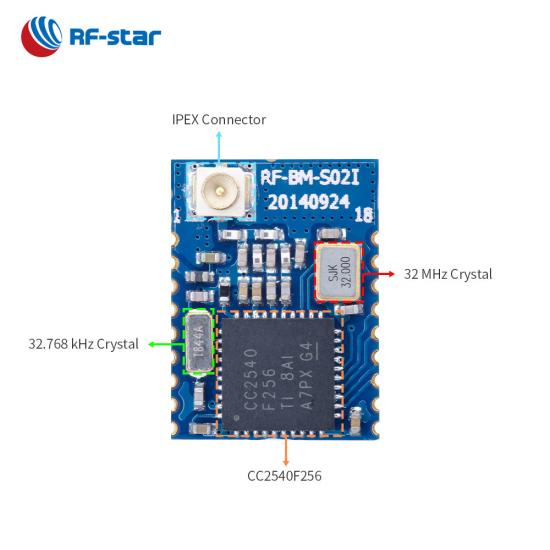

Das Bluetooth 4.2 LE-Modul RF-BM-S02I basiert auf dem Texas Instruments CC2540 SoC mit einem stromsparenden 8051-Kern. Das Modul besteht aus einem 32-MHz-Quarz, einem 32,768-kHz-Quarz, einem LC-Balun und einem IPEX-Anschluss für die HF-Signalausgabe. Dieses Modul mit bis zu 4 dBm Sendeleistung und dem IPEX-Anschluss bietet mehr Möglichkeiten für Anwendungen mit großer Reichweite. Es kann mit dem BLE-Master- oder Slave-Protokoll vorprogrammiert werden, sodass Sie schnell mit dem Produktdesign beginnen können. Und dieses Modul ist Pin-2-Pin-kompatibel mit einer breiten Palette von RF-Star- BLE-Modulen von BLE4.2 bis BLE5.2 .

Master-Slave BLE4.2 CC2540-Modul

- BLE 4.2 Transparent Transmission (Bridge) Protokoll -

Funktionen des BLE 4.2 Transparent Transmission-Moduls

- Direktgesteuertes Protokoll -

Funktionen des BLE 4.2 Transparent Transmission-Moduls

· Modulrollen: Slave, Master

· Einstellbare Parameter: Baudrate, Verbindungsintervall, Broadcast-Intervall, Sendeleistung …

Drahtloses SoC:

Stromsparender 8051-Mikrocontroller-Kern mit Code-Prefetch
Sendeleistung: +4 dBm
Empfindlichkeit im BLE-Modus: -94 dBm
Erinnerung

-256 kB Flash
-8 kB SRAM

Merkmale:

Bluetooth 4.2 mit niedrigem Energieverbrauch

Derzeitiger Verbrauch:

0,35 μA im Schlafmodus
202 μA bei 250 ms Sendezyklus
243 μA bei 100 ms Verbindungszyklus

Arbeitsbereich:

Versorgungsspannungsbereich: 2,0 V ~ 3,6 V
Arbeitstemperaturbereich: -40 °C ~ +85 °C

Umfangreiche Peripheriegeräte:

12-Bit-ADC
13 GPIOs
USB
IR
DMA
UART (CTS/RTS)

RF-BM-S02_S02I_S02A Hardware-Datenblatt V1.0_20230526

BLE-Module der Serie CC254x von TI
Artikelnummer	RF-BM-S01	RF-BM-S01A	RF-BMPA-2541B1	RF-BM-S02	RF-BM-S02A	RF-BM-S02I
Foto
IC	C2540	CC2541	CC2541, CC2592	C2540	CC2541	C2540
Kern	8051	8051	8051	8051	8051	8051
Antenne	PCB/Halbloch-Schnittstelle	PCB/Halbloch-Schnittstelle	PCB/IPEX/Halblochschnittstelle	Leiterplatte	Leiterplatte	IPEX
RAM	8 KB	8 KB	8 KB	8 KB	8 KB	8 KB
Blitz	256 KB	256 KB	256 KB	256 KB	256 KB	256 KB
Protokolle	BLE4.2	BLE4.2	BLE4.2	BLE4.2	BLE4.2	BLE4.2
Stromversorgung	2,0 V ~ 3,6 V, empfohlen bis 3,3 V	2,0 V ~ 3,6 V, empfohlen bis 3,3 V	2,0 V ~ 3,6 V, empfohlen bis 3,3 V	2,0 V ~ 3,6 V, empfohlen bis 3,3 V	2,0 V ~ 3,6 V, empfohlen bis 3,3 V	2,0 V ~ 3,6 V, empfohlen bis 3,3 V
Frequenz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Max. TX-Leistung	+4 dBm	0 dBm	+19 dBm	+4 dBm	0 dBm	+4 dBm
Empfangsempfindlichkeit	-94 dBm	-94 dBm	-94 dBm	-94 dBm	-94 dBm	-94 dBm
GPIO	19	19	19	13	13	13
Arbeitstemperatur	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Lagertemperatur	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Übertragungsreichweite	75 m	55 m	120 m	70 m	50 m	80 m (externe PCB-Antenne)
Abmessung (mm)	17,4 x 13,7 x 1,7	17,4 x 13,7 x 1,7	31,4 x 13,7 x 2,1	15,2 x 11,2 x 1,7	15,2 x 11,2 x 1,7	15,2 x 11,2 x 2,1
Paket	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß
OTA	√	√	√	√	√	√
Bluetooth Mesh	×	×	×	×	×	×
Langstrecken	×	×	×	×	×	×
2 Mbit/s PHY	×	×	×	×	×	×
AoA/AoD	×	×	×	×	×	×
UART-Protokoll	Meister/Sklave	Meister/Sklave	Meister/Sklave	Meister/Sklave	Meister/Sklave	Meister/Sklave
Funktionen	Alle IOs, transparente Übertragung und direktgesteuert	Alle IOs, transparente Übertragung und direktgesteuert	PA+LNA, größere Übertragungsreichweite	Kleine Abmessungen, transparentes Getriebe und Direktantrieb	Kleine Abmessungen, transparentes Getriebe und Direktantrieb	Externe Antenne, transparente Übertragung und direktgesteuert
