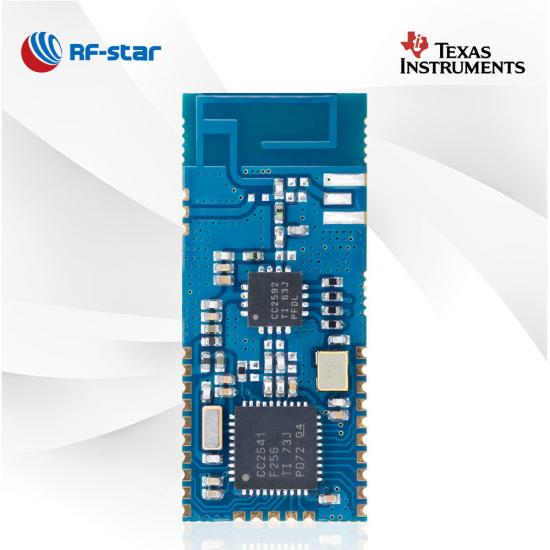

Zertifiziertes BLE4.2 CC2541-Modul mit PA CC2592 RF-BMPA-2541B1

  • Bluetooth 4.2 CC2541 module with a PA CC2592
  • Bluetooth 4.2 CC2541 module with a PA CC2592
  • Bluetooth 4.2 CC2541 module with a PA CC2592
  • Bluetooth 4.2 CC2541 module with a PA CC2592
  • Bluetooth 4.2 CC2541 module with a PA CC2592

Zertifiziertes BLE4.2 CC2541-Modul mit PA CC2592 RF-BMPA-2541B1

RF-BMPA-2541B1 ist ein BLE4.2-Modul, das auf die Märkte des Internets der Dinge mit den Anforderungen einer großen Reichweite und größeren Leistungsmerkmalen ausgerichtet ist. Das Modul mit max. Eine Sendeleistung von 19 dBm ermöglicht Ihrer Anwendung eine größere Reichweitenabdeckung und eine Option für den Antennenausgang.

  • P/N:

    RF-BMPA-2541B1

  • SoC:

    CC2541, CC2592

  • Prozessor:

    Low-Power 8051 Microcontroller Core With Code Prefetch

  • Protokolle:

    Bluetooth 4.2 low energy

  • Arbeitsfrequenz:

    2402 MHz ~ 2480 MHz

  • Paket (mm):

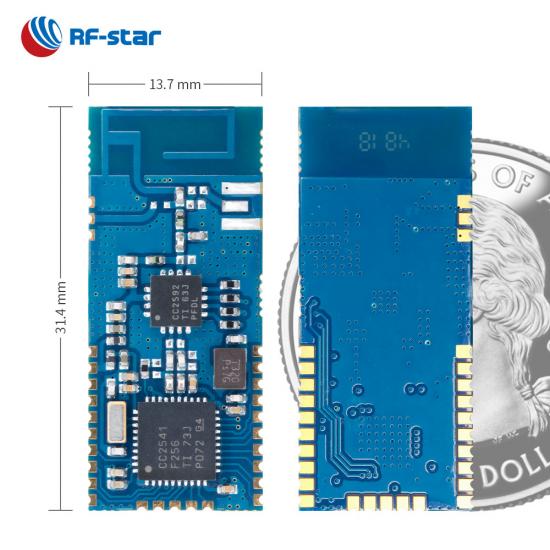

    31.4 × 13.7 × 1.7, half-hole, 1.27 pitch, 28-pin

  • Merkmale:

    Power Amplifier

  • GPIO:

    13

  • max. Sendeleistung:

    +19 dBm

  • Übertragungsbereich:

    200m
Jetzt anfragen

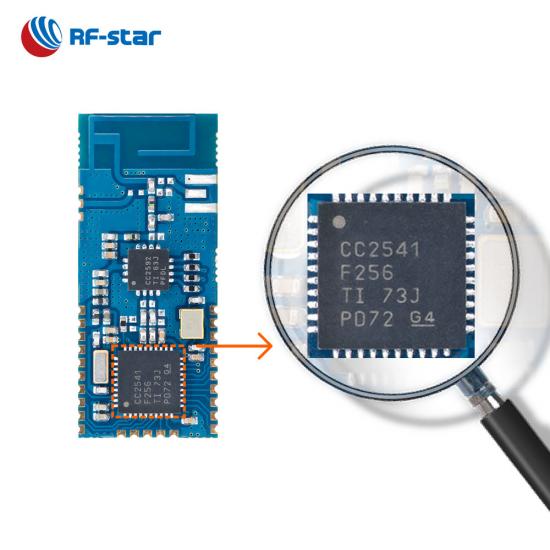

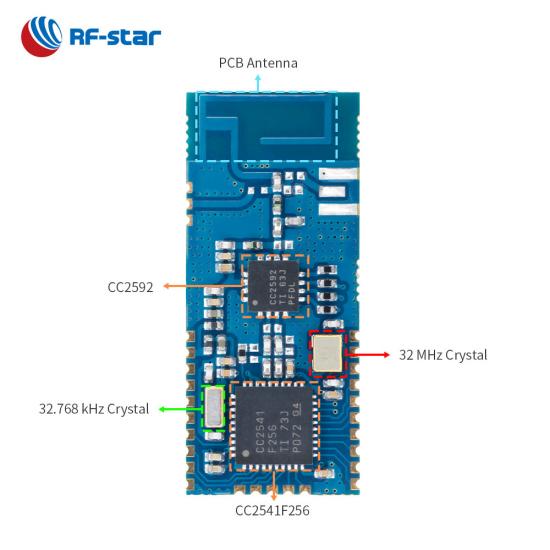

RF-BMPA-2541B1 ist ein Modul, das auf dem TI CC2541 BLE4.2 SoC mit einem PA CC2592 basiert . Das Modul ist das Bluetooth 4.2 Low Energy- Modul der ersten Generation mit einem Leistungsverstärker , der auf einem 8051-Kern basiert und einen 32-MHz-Quarz, einen 32,768-kHz-Quarz, einen LC-Balun und einen optionalen Antennenausgangsmodus der Inverted-F-Leiterplatte integriert Antenne, einen IPEX-Anschluss und eine Halblochschnittstelle. Dieses Design ermöglicht dem Modul eine größere Übertragungsreichweite, was dieses Modul in Anwendungen mit höheren Leistungsanforderungen wie dem Gateway und der Fernbedienung beliebt macht.


Zertifiziertes BLE4.2 CC2541-Modul

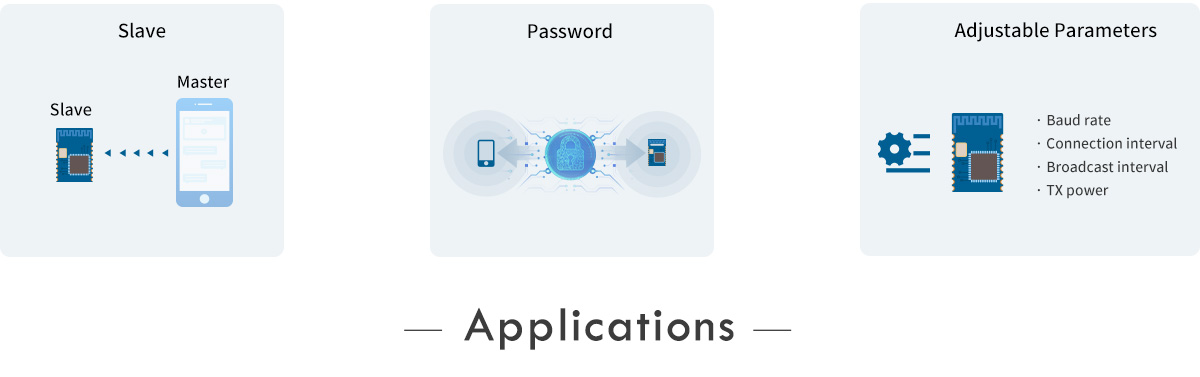

- BLE 4.2  Transparent Transmission  (Bridge) Protocol  -

· Modulrolle: Slave

·  Einstellbare Parameter : Baudrate, Verbindungsintervall, Broadcast-Intervall, Sendeleistung …

·  Verbindungspasswort  _

BLE 4.2 Transparente Übertragung


Drahtloser SoC:


  • Stromsparender 8051-Mikrocontroller-Kern mit Code-Prefetch
  • Sendeleistung: 19 dBm
  • Empfindlichkeit im BLE-Modus: -94 dBm
  • Erinnerung
    • - 256 kB Flash
    • - 8 kB RAM


Merkmale:


  • Bluetooth 4.2 mit niedrigem Energieverbrauch


Derzeitiger Verbrauch:


  • 0,79 mA bei 200 ms Sendezyklus
  • 1,8 mA bei 20 ms Verbindungszyklus

Arbeitsbereich:


  • Versorgungsspannungsbereich: 2,0 V ~ 3,6 V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C



Umfangreiche Peripheriegeräte:


  • 12-Bit-ADC
  • 13 GPIOs
  • I²C
  • IR
  • UART (CTS/RTS)
BLE-Module der Serie CC254x von TI
Artikelnummer RF-BM-S01 RF-BM-S01A RF-BMPA-2541B1 RF-BM-S02 RF-BM-S02A RF-BM-S02I
Foto
IC C2540 CC2541 CC2541, CC2592 C2540 CC2541 C2540
Kern 8051 8051 8051 8051 8051 8051
Antenne PCB/Halbloch-Schnittstelle PCB/Halbloch-Schnittstelle PCB/IPEX/Halblochschnittstelle Leiterplatte Leiterplatte IPEX
RAM 8 KB 8 KB 8 KB 8 KB 8 KB 8 KB
Blitz 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB
Protokolle BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2
Stromversorgung 2,0 V ~ 3,6 V, empfohlen bis 3,3 V 2,0 V ~ 3,6 V, empfohlen bis 3,3 V 2,0 V ~ 3,6 V, empfohlen bis 3,3 V 2,0 V ~ 3,6 V, empfohlen bis 3,3 V 2,0 V ~ 3,6 V, empfohlen bis 3,3 V 2,0 V ~ 3,6 V, empfohlen bis 3,3 V
Frequenz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. TX-Leistung +4 dBm 0 dBm +19 dBm +4 dBm 0 dBm +4 dBm
Empfangsempfindlichkeit -94 dBm -94 dBm -94 dBm -94 dBm -94 dBm -94 dBm
GPIO 19 19 19 13 13 13
Arbeitstemperatur -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Lagertemperatur -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Übertragungsreichweite 75 m 55 m 120 m 70 m 50 m 80 m (externe PCB-Antenne)
Abmessung (mm) 17,4 x 13,7 x 1,7 17,4 x 13,7 x 1,7 31,4 x 13,7 x 2,1 15,2 x 11,2 x 1,7 15,2 x 11,2 x 1,7 15,2 x 11,2 x 2,1
Paket Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß
OTA √ √ √ √ √ √
Bluetooth Mesh × × × × × ×
Langstrecken × × × × × ×
2 Mbit/s PHY × × × × × ×
AoA/AoD × × × × × ×
UART-Protokoll Meister/Sklave Meister/Sklave Meister/Sklave Meister/Sklave Meister/Sklave Meister/Sklave
Funktionen Alle IOs, transparente Übertragung und direktgesteuert Alle IOs, transparente Übertragung und direktgesteuert PA+LNA, größere Übertragungsreichweite Kleine Abmessungen, transparentes Getriebe und Direktantrieb Kleine Abmessungen, transparentes Getriebe und Direktantrieb Externe Antenne, transparente Übertragung und direktgesteuert
