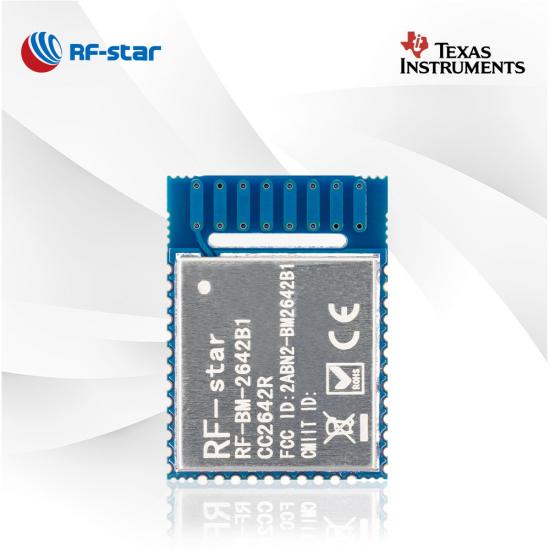

Neuestes TI CC2642R Bluetooth 5.1 Low Energy Modul RF-BM-2642B1

  • TI CC2642R Bluetooth 5.1 Low Energy Module
  • TI CC2642R Bluetooth 5.1 Low Energy Module
  • TI CC2642R Bluetooth 5.1 Low Energy Module
  • TI CC2642R Bluetooth 5.1 Low Energy Module
  • TI CC2642R Bluetooth 5.1 Low Energy Module

Neuestes TI CC2642R Bluetooth 5.1 Low Energy Modul RF-BM-2642B1

RF-BM-2642B1 ist ein Bluetooth 5.1 Low Energy-Modul, das für die hohen Leistungsanforderungen von IoT-Produkten entwickelt wurde. Durch die Peilfunktion kann das Modul die Anforderungen einer Vielzahl von Anwendungen erfüllen. Beginnen Sie Ihr Design mit dem BLE-Modul RF-BM-2642B1 CC2642R.

  • P/N:

    RF-BM-2642B1

  • SoC:

    CC2642R

  • Prozessor:

    48 MHz ARM® Cortex®-M4F

  • Protokolle:

    Bluetooth 5.1 low energy

  • Arbeitsfrequenz:

    2402 MHz ~ 2480 MHz

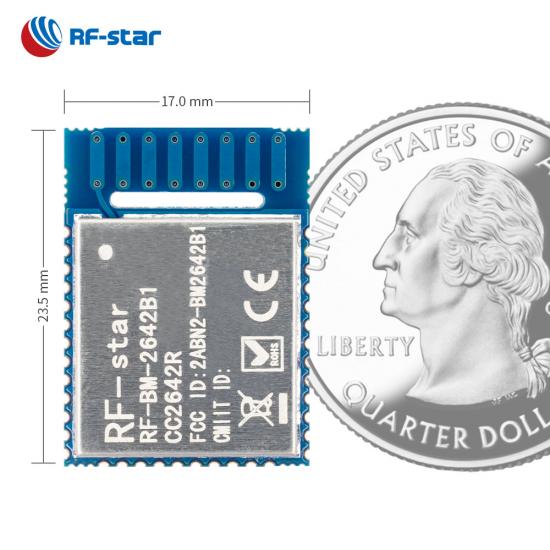

  • Paket (mm):

    23.5 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin

  • Merkmale:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension, Direction finding, Bluetooth mesh

  • GPIO:

    31

  • max. Sendeleistung:

    +5 dBm

  • Übertragungsbereich:

    150 m
Jetzt anfragen

Das RF-BM-2642B1 BLE5.1- Modul ist für drahtlose Kommunikation mit geringem Stromverbrauch und erweiterte Sensoranwendungen optimiert. Es integriert den leistungsstarken TI CC2642R SoC, einen 48-MHz-Quarz, einen 32,768-kHz-Quarz, 352 kB systeminternen programmierbaren Flash, 256 kB ROM, einen LC-Filter und eine leistungsstarke PCB-Onboard-Antenne. Der ARM® Cortex®-M4F-Kernprozessor ermöglicht dem CC2642R-Modul den Betrieb mit extrem niedrigem Strom bei flexiblen Leistungsmodi und zeichnet sich durch eine geringe Größe, einen robusten Verbindungsabstand und eine hohe Zuverlässigkeit aus. Das Bluetooth Low Energy-Modul kann auch mit einem transparenten Übertragungsprotokoll vorprogrammiert werden, das mit 1M PHY- und 2M PHY-Datenrate, BLE-Langstrecken- und Werbeerweiterungspaketen eingebettet ist. Mit dem Software Development Kit (SDK) SimpleLink™ CC13x2 und CC26x2 von TI kann das Modul für Bluetooth Mesh- und Echtzeit-Lokalisierungsanwendungen (RTLS) verwendet werden.

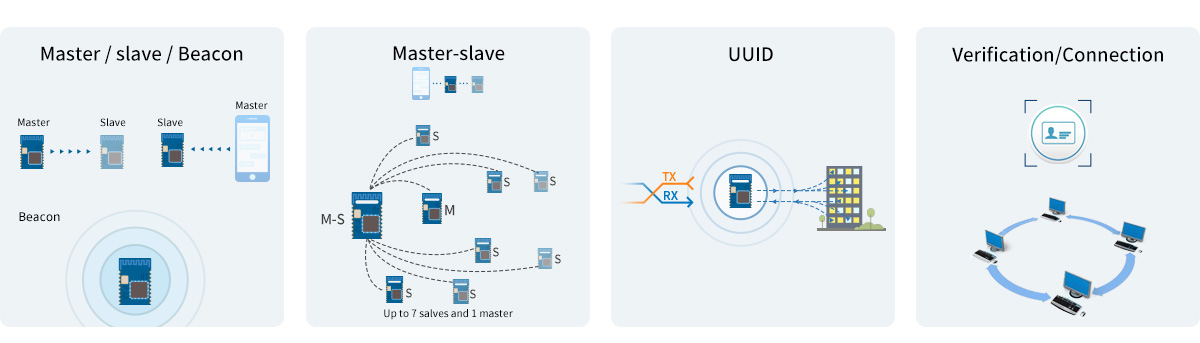

Merkmale des CC2642R Bluetooth 5.1 Low Energy-Moduls


- BLE 5.0 Transparent Transmission  (Bridge) Protokoll -

· Mehrere Rollen: Master, Slave, Master-Slave, Beacon

· Mehrfachverbindungen: Ein Master und sieben Slaves gleichzeitig

· Benutzerdefinierte Service-UUID

· Benutzerauthentifizierung

· Automatische Wiederverbindung

BLE 5.0 Transparentes Übertragungsprotokoll des CC2642R Bluetooth 5.1 Low Energy-Moduls



- Warenpräsentation -


Drahtloses SoC:

  • 48 MHz ARM® Cortex®-M4F-Prozessor
  • Sendeleistung: Bis zu +5 dBm
  • Empfindlichkeit im BLE-Modus: -97 dBm
  • Erinnerung
    • -352 kB Flash
    • -256 kB ROM
    • -80 kB SRAM


Merkmale:

  • Bluetooth 4.2 mit niedrigem Energieverbrauch
  • Bluetooth 5.0 mit niedrigem Energieverbrauch
  • Bluetooth Mesh
  • Peilung


Derzeitiger Verbrauch:

  • 1,88 μA im Schlafmodus
  • 101,94 μA bei 200 ms Sendezyklus
  • 77,07 μA bei 100 ms Verbindungszyklus

Arbeitsbereich:

  • Versorgungsspannungsbereich 1,8 V ~ 3,8 V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C


Umfangreiche Peripheriegeräte:

  • 12-Bit-ADC
  • DAC
  • 31 GPIOs
  • SPI
  • I²C
  • I²S
  • RTC
  • UART (CTS/RTS)
BLE-Module der Serie CC264x von TI
Artikelnummer RF-BM-2642QB1I RF-BM-2642B1 RF-BM-2642B2 RF-BM-4055B1L RF-BM-4077B1L RF-BM-4077B1 RF-BM-4044B5 RF-BM-4044B4 RF-BM-4044B3 RF-BM-4044B2
Foto RF-BM-2642QB1I CC2642R-Q1 BLE-Modul RF-BM-2642B1 CC2642R BLE-Modul RF-BM-2642B2 CC2642R BLE-Modul RF-BM-4055B1L CC2640R2LRHB BLE-Modul RF-BM-4077B1L CC2640R2LRGZ BLE-Modul RF-BM-4077B1 CC2640R2FRGZ BLE-Modul RF-BM-4044B5 CC2640R2F BLE-Modul RF-BM-4044B4 CC2640R2F BLE-Modul RF-BM-4044B3 CC2640R2F BLE-Modul RF-BM-4044B2 CC2640R2F BLE-Modul
IC CC2642R-Q1 CC2642R CC2642R CC2640R2LRHB CC2640R2LRGZ CC2640R2FRGZ CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM
Kern 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3
Antenne IPEX Leiterplatte Leiterplatte Leiterplatte Leiterplatte Leiterplatte Chip/Halbloch-Schnittstelle Chip/Halbloch-Schnittstelle IPEX Leiterplatte
RAM 88 KB 88 KB 88 KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB
Blitz 352 KB 352 KB 352 KB 128 KB 128 KB 128 KB 128 KB 128 KB 128 KB 128 KB
Protokolle BLE5.2 BLE5.2 BLE5.2 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3
Stromversorgung 1,8 V ~ 3,63 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V
Frequenz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. TX-Leistung +5 dBm +5 dBm +5 dBm +5 dBm +5 dBm +5 dBm +2 dBm +2 dBm +2 dBm +2 dBm
Empfangsempfindlichkeit -97 dBm bei BLE 1M PHY -105 dBm bei 125 kbps LE-codierter PHY -97 dBm bei BLE 1M PHY -105 dBm bei 125 kbps LE-codierter PHY -97 dBm bei BLE 1M PHY -105 dBm bei 125 kbps LE-codierter PHY -97 dBm bei BLE 1M PHY -103 dBm bei 125 kbps LE-codierter PHY -97 dBm bei BLE 1M PHY -103 dBm bei 125 kbps LE-codierter PHY -97 dBm bei BLE 1M PHY -103 dBm bei 125 kbps LE-codierter PHY -97 dBm bei BLE 1M PHY -103 dBm bei 125 kbps LE-codierter PHY -97 dBm bei BLE 1M PHY -103 dBm bei 125 kbps LE-codierter PHY -97 dBm bei BLE 1M PHY -103 dBm bei 125 kbps LE-codierter PHY -97 dBm bei BLE 1M PHY -103 dBm bei 125 kbps LE-codierter PHY
GPIO 31 31 31 13 31 31 10 10 10 10
Arbeitstemperatur -40 ℃ ~ +125 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Lagertemperatur -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Übertragungsreichweite 200 m bei 1M PHY, 300 m bei LE-codiertem PHY 110 m bei 1M PHY 160 m bei LE-codiertem PHY 140 m bei 1M PHY 255 m bei LE-codiertem PHY 60 m bei 1M PHY, 90 m bei LE-codiertem PHY 70 m bei 1M PHY 100 m bei LE-codiertem PHY 80 m bei 1M PHY 110 m bei LE-codiertem PHY Chipantenne 30 m bei 1M PHY, 60 m bei LE-codiertem PHY Chipantenne 20 m bei 1M PHY, 50 m bei LE-codiertem PHY Externe PCB-Antenne 110 m bei 1M PHY, 150 m bei LE-codiertem PHY 60 m bei 1M PHY, 90 m bei LE-codiertem PHY
Abmessung (mm) 21,5 x 17,0 x 2,2 23,5 x 17,0 x 2,2 23,5 x 17,0 x 2,2 15,2 x 11,2 x 1,7 23,5 x 17,0 x 1,7 23,5 x 17,0 x 1,7 10,5 x 8,5 x 2,0 8,0 x 8,0 x 1,5 15,2 x 11,2 x 2,1 16,6 x 11,2 x 1,7
Paket Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß
OTA √ √ √ √ √ √ √ √ √ √
Bluetooth Mesh √ √ × × × × × × × ×
Langstrecken √ √ √ √ √ √ √ √ √ √
2 MBit/s PHY √ √ √ √ √ √ √ √ √ √
AoA/AoD √ √ √ × × √ √ √ √ √
UART-Protokoll Master-Slave gleichzeitig Master-Slave gleichzeitig Master-Slave gleichzeitig Meister/Sklave Meister/Sklave Meister/Sklave Meister/Sklave Meister/Sklave Meister/Sklave Meister/Sklave
Funktionen AEC-Q100-Klasse Hohe Anti-Interferenz-Leistung Hohe Anti-Interferenz-Leistung Hohe Kosteneffizienz Hohe Kosteneffizienz 31 GPIOs für mehr verfügbare Anwendungen Kleine Abmessungen, doppelseitige Polster Ultrakleine Abmessungen Für externe Antennen machbar Hohe Stabilität
