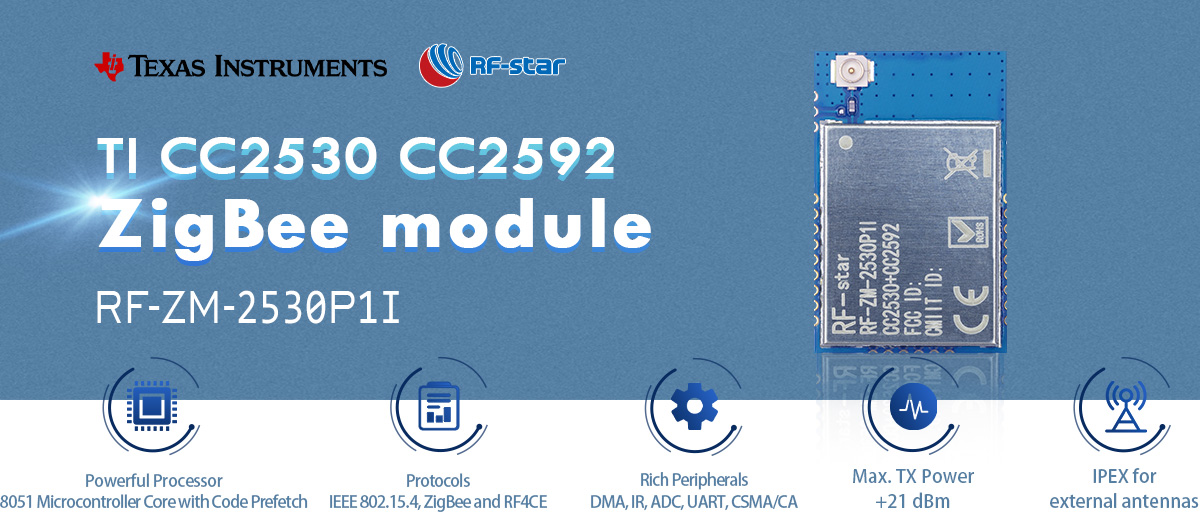

RF-ZM-2530P1I CC2530 CC2592 ZigBee-Modul mit Leistungsverstärker und IPEX-Anschluss

RF-ZM-2530P1I ist ein ZigBee-Modul, das auf CC2530 und CC2592 entwickelt wurde. Das Modul ist mit einem PA- und dem IPEX- Anschluss ausgestattet, was ihm eine größere Übertragungsreichweite und eine bessere Anwendbarkeit für die externe Antenne ermöglicht.

P/N:
RF-ZM-2530P1I
SoC:
CC2530 CC2592
Prozessor:
8051 Microcontroller Core with Code Prefetch
Protokolle:
ZigBee
Arbeitsfrequenz:
2394 MHz ~ 2507 MHz
Paket (mm):
25.5 × 16.3 × 2.2, half-hole, 1.27 pitch, 24-pin
Merkmale:
IEEE 802.15.4, Radio Frequency for Consumer Electronics (RF4CE) , IPEX connector for external antenna
GPIO:
16
max. Sendeleistung:
+21 dBm
Übertragungsbereich:
1000 m

Jetzt anfragen

RF-ZM-2530P1I ist ein ZigBee 3.0-Modul , das auf Basis von CC2530 und CC2592 (einem Leistungsverstärker) entwickelt wurde. Das Modul ist mit der max. TX-Leistung bis zu 21 dBm und integrierter IPEX-Anschluss, der eine größere Übertragungsreichweite ermöglicht. Es besteht aus einem 8051-Kern, 256 KB Flash, zwei Quarzen und einem Leistungsfilter. Das robuste Design und die hohe Leistung machen es beliebt in ZigBee-Anwendungen, einschließlich Smart Home , Smart Building und der industriellen Steuerung und Überwachung.

- Bewerbungen -

· RF4CE-Fernsteuerungssysteme

· Smart Home

· Intelligentes Gebäude

· Überwachungssystem _

· Unterhaltungselektronik _

· Gesundheitsfürsorge _

Anwendungen des Zigbee-Moduls CC2530 und CC2592

Ähnliche Resourcen:

RF-star veröffentlicht Zigbee-Module über CC2530

Drahtloser SoC:

Leistungsstarker und stromsparender 8051-Mikrocontroller-Kern mit Code-Prefetch
Sendeleistung: Bis zu 21 dBm
Empfindlichkeit :

-100 dBm bei IEEE 802.15.4

Erinnerung

256 kB Flash
8 kB RAM

Merkmale:

ZigBee
IEEE 802.15.4
R F4CE

Arbeitsbereich:

Versorgungsspannungsbereich 2,0 V ~ 3,6 V
Arbeitstemperaturbereich: -40 °C ~ +85 °C

Umfangreiche Peripheriegeräte:

16 GIPs
DMA
IR
ADC
UART
CSMA/CA

RF-ZM-2530P1_2530P1I Hardware-Datenblatt V1.0_20230525

ZigBee-Module der Serie CC2530 von TI
Artikelnummer	RF-ZM-2530P1I	RF-ZM-2530P1	RF-ZM-2530B1I	RF-ZM-2530B1	WE1005
Foto
IC	CC2530, CC2952	CC2530, CC2952	CC2530	CC2530	CC2530
Kern	8051	8051	8051	8051	8051
Antenne	IPEX	Leiterplatte	IPEX	Leiterplatte	Leiterplatte
RAM	8 KB	8 KB	8 KB	8 KB	8 KB
Blitz	256 KB	256 KB	256 KB	256 KB	256 KB
Protokolle	ZigBee, IEEE 802.15.4, RF4CE	ZigBee, IEEE 802.15.4, RF4CE	ZigBee, IEEE 802.15.4, RF4CE	ZigBee, IEEE 802.15.4, RF4CE	ZigBee, IEEE 802.15.4, RF4CE
Stromversorgung	2,0 V ~ 3,8 V, empfohlen bis 3,3 V	2,0 V ~ 3,8 V, empfohlen bis 3,3 V	2,0 V ~ 3,8 V, empfohlen bis 3,3 V	2,0 V ~ 3,8 V, empfohlen bis 3,3 V	2,0 V ~ 3,8 V, empfohlen bis 3,3 V
Frequenz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Max. TX-Leistung	+19 dBm	+19 dBm	+4,5 dBm	+4,5 dBm	+4,5 dBm
Empfangsempfindlichkeit	-97 dBm	-97 dBm	-97 dBm	-97 dBm	-97 dBm
GPIO	17	17	17	17	19
Arbeitstemperatur	-40 ℃ ~ +85 ℃	-40 ℃ ~ +105 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Lagertemperatur	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Übertragungsreichweite	1000 m (externe Klebestiftantenne)	800m	300 m (externe Klebestiftantenne)	200 m	200 m
Abmessung (mm)	25,5 x 16,3 x 2,2	25,5 x 16,3 x 2,1	22,3 x 15,3 x 2,1	22,3 x 15,3 x 2,1	22,0 x 16,0 x 2,3
Paket	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß
Funktionen	Größere Übertragungsreichweite, Zigbee-Netzwerkprozessor	Größere Übertragungsreichweite, Zigbee-Netzwerkprozessor	Hohe Stabilität, Zigbee-Netzwerkprozessor	Hohe Stabilität, Zigbee-Netzwerkprozessor	Hohe Stabilität, Zigbee-Netzwerkprozessor
