RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

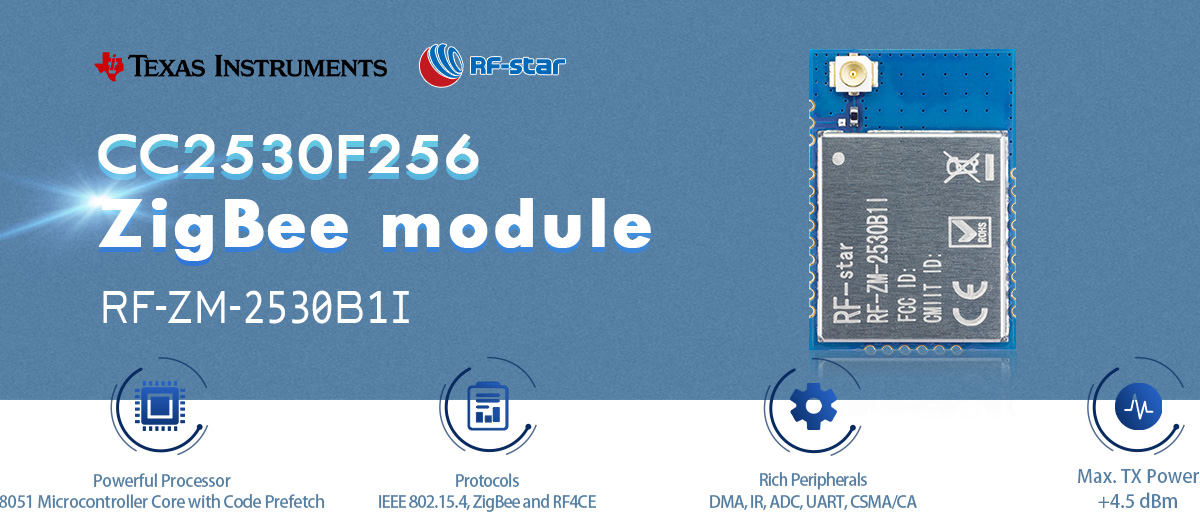

RF-ZM-2530B1I CC2530 ZigBee-Modul

Das Modul RF-ZM-2530B1I ist für IEEE 802.15.4-, ZigBee- und RF4CE-Anwendungen mit batteriebetriebenem Bedarf konzipiert. Die geringe Größe kann die Anforderungen der meisten Smart-Home-Geräte erfüllen. Wählen Sie das CC2530 ZigBee-Modul, um mit Ihrem Design zu beginnen.

P/N:
RF-ZM-2530B1I
SoC:
CC2530
Prozessor:
8051 Microcontroller Core with Code Prefetch
Protokolle:
ZigBee
Arbeitsfrequenz:
2394 MHz ~ 2507 MHz
Paket (mm):
22.3 × 15.3 × 2.2, half-hole, 1.27 pitch, 24-pin
Merkmale:
IEEE 802.15.4, Radio Frequency for Consumer Electronics (RF4CE)
GPIO:
19
max. Sendeleistung:
+4.5 dBm
Übertragungsbereich:
200 m

Jetzt anfragen

RF-ZM -2530 B1I ist ein 2,4-GHz-Zig- Bee- Modul basierend auf TI CC2530 . Es zeichnet sich durch geringen Stromverbrauch, niedrige Kosten, Steuerung mit geringer Latenz, starke Entstörungsfähigkeit und große Übertragungsreichweite aus. Das Design dieses Moduls erleichtert die Implementierung von Netzwerken für ZigBee-Fernsteuerungs- und ZigBee-Eingabegeräte. Und es kann eine einfache und robuste bidirektionale drahtlose Verbindung zwischen verschiedenen Anbietern einrichten.

Merkmale des CC2530 ZigBee-Moduls

- Bewerbungen -

· RF4CE-Fernsteuerungssysteme

· 2,4-GHz-IEEE 802.15.4-Systeme

· Haus-/Gebäudeautomation

· Beleuchtungssysteme

· Gesundheitspflege

· ZigBee-Systeme

Ähnliche Resourcen:

RF-star veröffentlicht Zigbee-Module über CC2530

Drahtloser SoC:

Leistungsstarker und stromsparender 8051-Mikrocontroller-Kern mit Code-Prefetch
Sendeleistung: Bis zu +4,5 dBm
Empfindlichkeit :

-85 dBm bei IEEE 802.15.4

Erinnerung

256 kB Flash
8 kB RAM

Merkmale:

ZigBee
IEEE 802.15.4
R F4CE

Arbeitsbereich:

Versorgungsspannungsbereich 2,0 V ~ 3,6 V
Arbeitstemperaturbereich: -40 °C ~ +85 °C

Umfangreiche Peripheriegeräte:

DMA
IR
ADC
UART
CSMA/CA

RF-ZM-2530B1_2530B1I Hardware-Datenblatt V1.0_20230525

ZigBee-Module der Serie CC2530 von TI
Artikelnummer	RF-ZM-2530P1I	RF-ZM-2530P1	RF-ZM-2530B1I	RF-ZM-2530B1	WE1005
Foto
IC	CC2530, CC2952	CC2530, CC2952	CC2530	CC2530	CC2530
Kern	8051	8051	8051	8051	8051
Antenne	IPEX	Leiterplatte	IPEX	Leiterplatte	Leiterplatte
RAM	8 KB	8 KB	8 KB	8 KB	8 KB
Blitz	256 KB	256 KB	256 KB	256 KB	256 KB
Protokolle	ZigBee, IEEE 802.15.4, RF4CE	ZigBee, IEEE 802.15.4, RF4CE	ZigBee, IEEE 802.15.4, RF4CE	ZigBee, IEEE 802.15.4, RF4CE	ZigBee, IEEE 802.15.4, RF4CE
Stromversorgung	2,0 V ~ 3,8 V, empfohlen bis 3,3 V	2,0 V ~ 3,8 V, empfohlen bis 3,3 V	2,0 V ~ 3,8 V, empfohlen bis 3,3 V	2,0 V ~ 3,8 V, empfohlen bis 3,3 V	2,0 V ~ 3,8 V, empfohlen bis 3,3 V
Frequenz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Max. TX-Leistung	+19 dBm	+19 dBm	+4,5 dBm	+4,5 dBm	+4,5 dBm
Empfangsempfindlichkeit	-97 dBm	-97 dBm	-97 dBm	-97 dBm	-97 dBm
GPIO	17	17	17	17	19
Arbeitstemperatur	-40 ℃ ~ +85 ℃	-40 ℃ ~ +105 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Lagertemperatur	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Übertragungsreichweite	1000 m (externe Klebestiftantenne)	800m	300 m (externe Klebestiftantenne)	200 m	200 m
Abmessung (mm)	25,5 x 16,3 x 2,2	25,5 x 16,3 x 2,1	22,3 x 15,3 x 2,1	22,3 x 15,3 x 2,1	22,0 x 16,0 x 2,3
Paket	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß
Funktionen	Größere Übertragungsreichweite, Zigbee-Netzwerkprozessor	Größere Übertragungsreichweite, Zigbee-Netzwerkprozessor	Hohe Stabilität, Zigbee-Netzwerkprozessor	Hohe Stabilität, Zigbee-Netzwerkprozessor	Hohe Stabilität, Zigbee-Netzwerkprozessor
