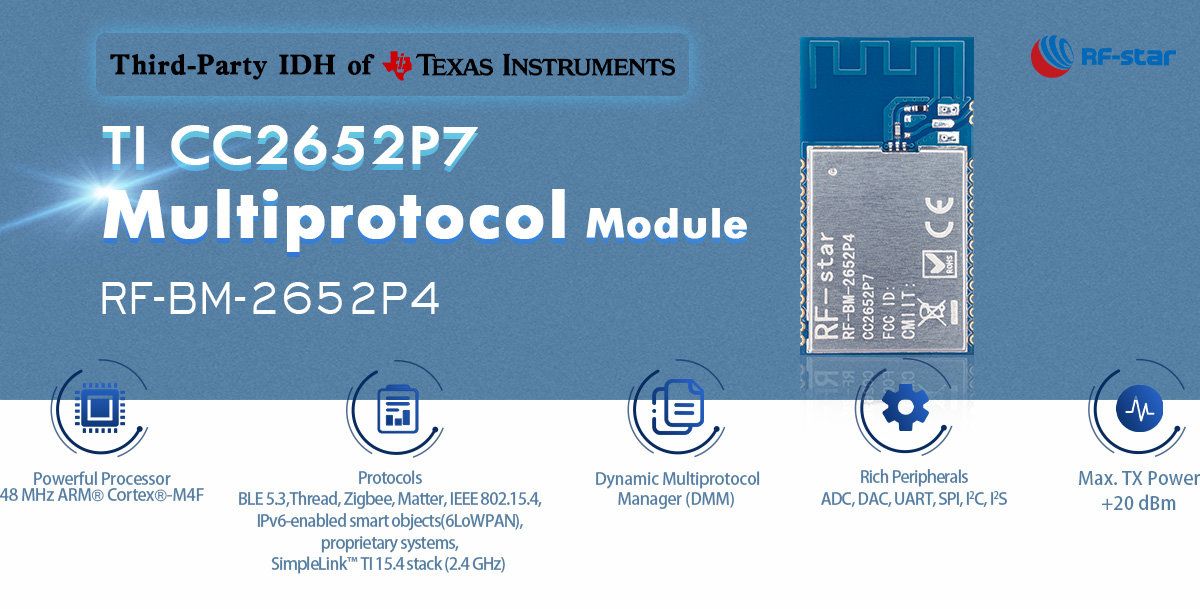

RF-BM-2652P4 CC2652P7 Modul mit integrierter PA

Das Multiprotokollmodul RF-BM-2652P4 basiert auf dem TI CC2652P7 mit einem 704-KB-Flash und einem leistungsstarken Prozessor ARM Cortex-M4F . Die reichhaltigen Ressourcen ermöglichen die Einbettung in eine Vielzahl von Anwendungen mit hohen Anforderungen. Wählen Sie RF-star RF-BM-2652P4 mit PA als Ihr erstes Matter-Gerät.

  • P/N:

    RF-BM-2652P4
  • SoC:

    CC2652P7
  • Prozessor:

    48 MHz ARM® Cortex®-M4F
  • Protokolle:

    Matter, Bluetooth 5.3 Low Energy, Thread, Zigbee 3.0, IEEE 802.15.4, IPv6-enabled smart objects (6LoWPAN), proprietary
  • Arbeitsfrequenz:

    2402 MHz ~ 2480 MHz

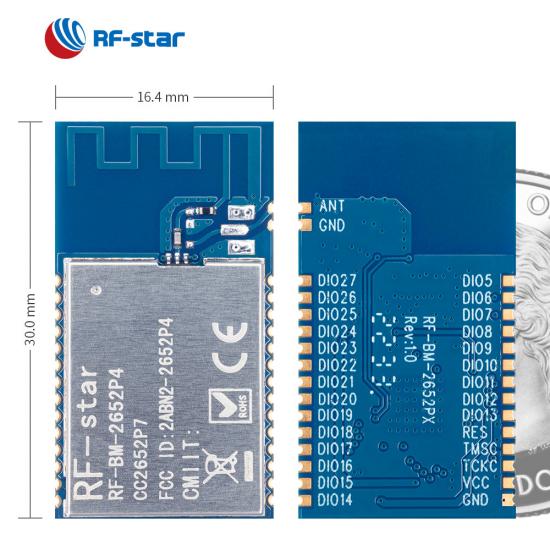

  • Paket (mm):

    30.0 × 16.4 × 2.2, half-hole, 1.27 pitch, 30-pin
  • Merkmale:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh, Zigbee coordinator, Zigbee network processor, three kinds of RF output: PCB onboard antenna / IPEX connector / half-hole interface

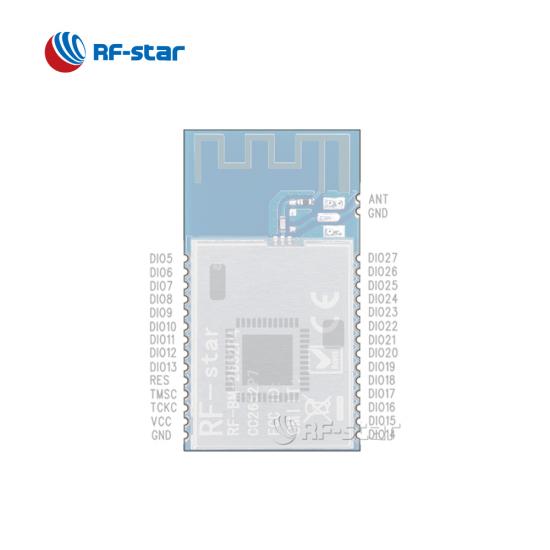

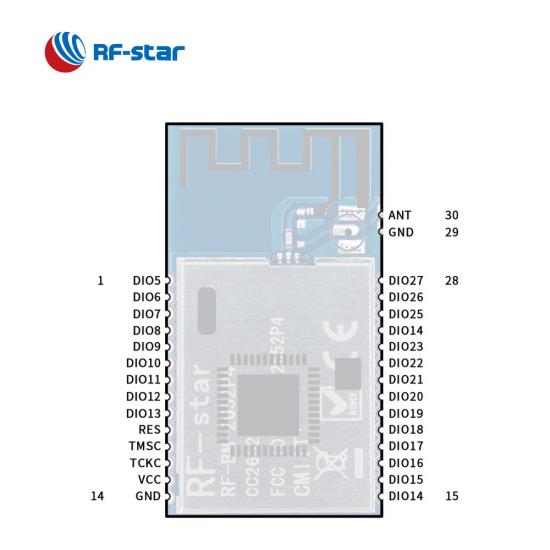

  • GPIO:

    23
  • max. Sendeleistung:

    +20 dBm
  • Übertragungsbereich:

    500 m (@BLE), 800 m (@ZigBee)

RF-BM-2652P4  ist ein Multiprotokollmodul basierend auf Texas Instruments CC2652P7 mit einem leistungsstarken 48-MHz-ARM® Cortex®  - M4F - Prozessor . Die maximale Sendeleistung von 20 dBm und die optionalen HF-Ausgangsmodi ermöglichen eine größtmögliche Übertragungsreichweite und einen geringen Stromverbrauch, wie Sie es wünschen. Mit 704 KB Flash, 256 KB ROM und 152 KB SRAM ist das integrierte Leistungsverstärkermodul in vielen komplexen Anwendungen einsetzbar. Es unterstützt Thread, Zigbee®, Matter, Bluetooth® 5.3 Low Energy, IEEE 802.15.4g, IPv6-fähige Smart Objects (6LoWPAN), TI 15.4-Stack (2,4 GHz) und gleichzeitiges Multiprotokoll über einen Dynamic Multiprotocol Manager (DMM). Daher ist das 2,4-GHz-HF-Modul besonders beliebt in Netzinfrastrukturen, Materie-Gateways, Rauch- und Wärmemeldern usw.

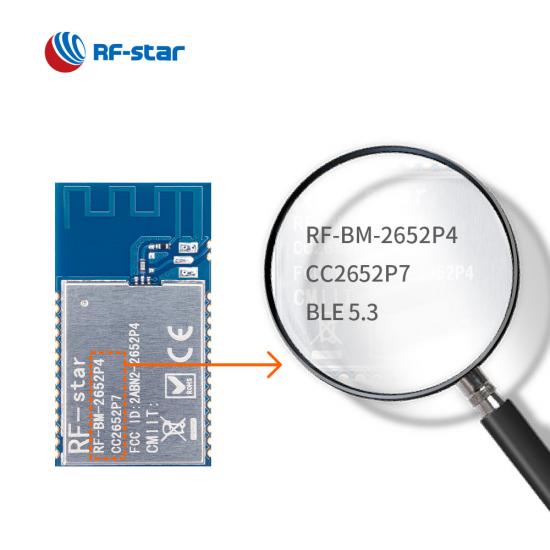

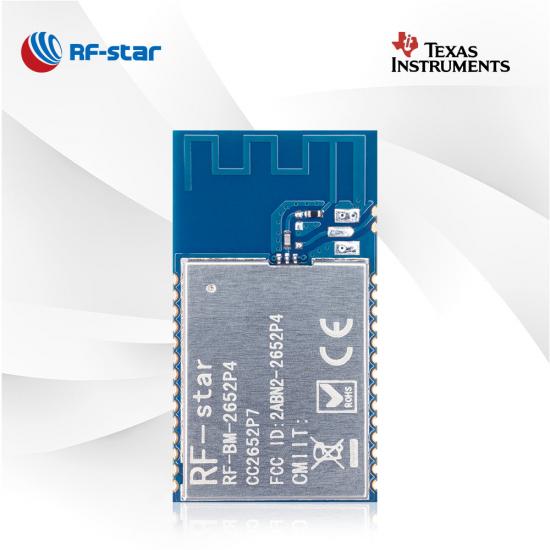

TI CC2652P7 Multiprotokollmodul RF-BM-2652P4

Dynamischer Multiprotokoll-Manager

Das CC2652P7-Modul RF-BM-2652P4 lässt sich außerdem in einen DMM-Treiber integrieren und ermöglicht so mehrere Wireless-Stacks, z. BLE, ZigBee, Thread, Matter-Protokoll und mehr können nebeneinander existieren und gleichzeitig betrieben werden.

Hochleistungsverstärker

Das 2,4-GHz-HF-Modul CC2652P7 verwendet einen integrierten Hochleistungsverstärker mit +20 dBm und einem erstklassigen Sendestromverbrauch von 101 mA und wird in Anwendungen mit großer Reichweite und geringem Stromverbrauch eingesetzt.

Umfangreiche Peripheriegeräte

Das Multiprotokollmodul RF-BM-2652P4 bietet 23 GPIOs im Stempelhalblochgehäuse und unterstützt umfangreiche Peripheriegeräte wie UART, SPI, I2C, I2S, ADC, DAC usw.


Flexible Antenne

Wir bieten Ihnen eine leistungsstarke PCB-Onboard-Antenne an. Auch ein IPEX-Anschluss und eine Halblochschnittstelle sind je nach Ihren Anforderungen erhältlich.

Ähnliche Resourcen:

Funktionen und Anwendungen des Moduls RF-BM-2652P4 CC2652P7

Die ZigBee CC2652P-Modullösung von RF-star für Erdgasalarm


Drahtloser SoC:

  • 48 MHz ARM® Cortex®  - M4F -Prozessor

  • Sendeleistung: Bis zu +20 dBm
  • Empfindlichkeit :
    • -100 dBm bei 802.15.4 (2,4 GHz)

    • -105 dBm bei Bluetooth 5.0 (LE-codiertes PHY) (125 kbps)

  • Erinnerung
    • 704 kB Flash
    • 256  kB ROM
    • 8 8 KB SRAM
  • Datenrate _

    • LE 1M PHY
    • LE 2M PHY
    • LE-codiertes PHY (große Reichweite)

Merkmale:

  • Bluetooth 5.3 Low Energy

  • Faden

  • Zigbee 3.0

  • Gegenstand

  • IEEE 802.15.4

  • IPv6-fähige Smart Objects (6LoWPAN)

  • Proprietär

  • Bluetooth -Mesh

  • Peilung _

Arbeitsbereich:

  • Versorgungsspannungsbereich 1,8 V ~ 3,8 V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C

Umfangreiche Peripheriegeräte:

  • ADC
  • DAC
  • UART
  • SPI
  • Ich 2 C
  • Ich 2 S
  • RTC
Multiprotokollmodule der Serie SimpleLink CC2652P von TI

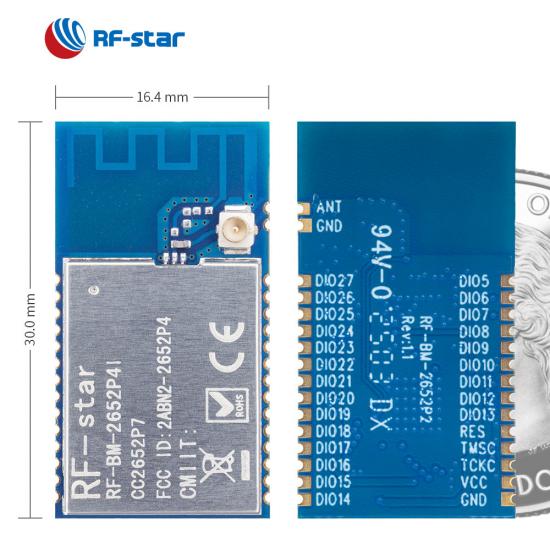

Artikelnummer RF-BM-2652P4I RF-BM-2652P4 RF-BM-2652P3 RF-BM-2652P2I RF-BM-2652P2 RF-BM-2652P1
Foto CC2652P7 RF-BM-2652P4I Multiprotokollmodul CC2652P7 RF-BM-2652P4 Multiprotokollmodul CC2652P RF-BM-2652P3 Multiprotokollmodul CC2652P RF-BM-2652P2I Zigbee-Modul CC2652P RF-BM-2652P2 Zigbee-Modul CC2652P RF-BM-2652P1 Zigbee-Modul
IC CC2652P7 CC2652P7 CC2652P CC2652P CC2652P CC2652P
Kern 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M0+
Antenne IPEX/Halbloch-Schnittstelle Leiterplatte Leiterplatte IPEX/Halbloch-Schnittstelle Leiterplatte Halblochschnittstelle
RAM 152 KB 152 KB 88 KB 88 KB 88 KB 88 KB
Blitz 704 KB 704 KB 352 KB 352 KB 352 KB 352 KB
Protokolle Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, proprietäre Systeme, SimpleLink™ TI 15.4 Stack (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, proprietäre Systeme, SimpleLink™ TI 15.4 Stack (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, proprietäre Systeme, SimpleLink™ TI 15.4 Stack (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, proprietäre Systeme, SimpleLink™ TI 15.4 Stack (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, proprietäre Systeme, SimpleLink™ TI 15.4 Stack (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, proprietäre Systeme, SimpleLink™ TI 15.4 Stack (2,4 GHz)
Stromversorgung 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V
Frequenz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. TX-Leistung +20 dBm +20 dBm +20 dBm +20 dBm +20 dBm +20 dBm
Empfangsempfindlichkeit -99 dBm bei 802.15.4 (2,4 GHz) -104 dBm bei 125 kbps BLE-codierter PHY -99 dBm bei 802.15.4 (2,4 GHz) -104 dBm bei 125 kbps BLE-codierter PHY -100 dBm bei 802.15.4 (2,4 GHz) -105 dBm bei 125 kbps BLE-codierter PHY -100 dBm bei 802.15.4 (2,4 GHz) -105 dBm bei 125 kbps BLE-codierter PHY -100 dBm bei 802.15.4 (2,4 GHz) -105 dBm bei 125 kbps BLE-codierter PHY -100 dBm bei 802.15.4 (2,4 GHz) -105 dBm bei 125 kbps BLE-codierter PHY
GPIO 23 23 11 23 23 23
Arbeitstemperatur -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Lagertemperatur -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Übertragungsreichweite 180 m bei 1M PHY (externe PCB-Antenne) 240 m bei LE-codiertem PHY (externe PCB-Antenne) 1200 m bei 802.15.4 (externe Klebestiftantenne) 150 m bei 1M PHY 220 m bei LE-codiertem PHY 600 m bei 802.15.4 150 m bei 1M PHY 220 m bei LE-codiertem PHY 600 m bei 802.15.4 180 m bei 1M PHY (externe PCB-Antenne) 240 m bei LE-codiertem PHY (externe PCB-Antenne) 1200 m bei 802.15.4 (externe Klebestiftantenne) 150 m bei 1M PHY 220 m bei LE-codiertem PHY 600 m bei 802.15.4 180 m bei 1M PHY (externe PCB-Antenne) 240 m bei LE-codiertem PHY (externe PCB-Antenne) 1200 m bei 802.15.4 (externe Klebestiftantenne)
Abmessung (mm) 30,0 x 16,4 x 2,2 30,0 x 16,4 x 2,2 24,0 x 16,0 x 2,1 30,0 x 16,4 x 2,2 30,0 x 16,4 x 2,2 25,0 x 16,4 x 2,2
Paket Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß
OTA
Bluetooth Mesh
Langstrecken
2 Mbit/s PHY
AoA/AoD
UART-Protokoll N / A N / A N / A N / A N / A N / A
Anwendung Smart-Home-Gateway, Gebäudeautomation Hausautomation, Brandmelderzentrale (FACP) Rauch- und Wärmemelder, Vermögensverfolgung Fabrikautomatisierung und -steuerung, Gebäudesicherheitssysteme Sicherheitssysteme, Gateway Smart Grid, drahtlose Sensornetzwerke
