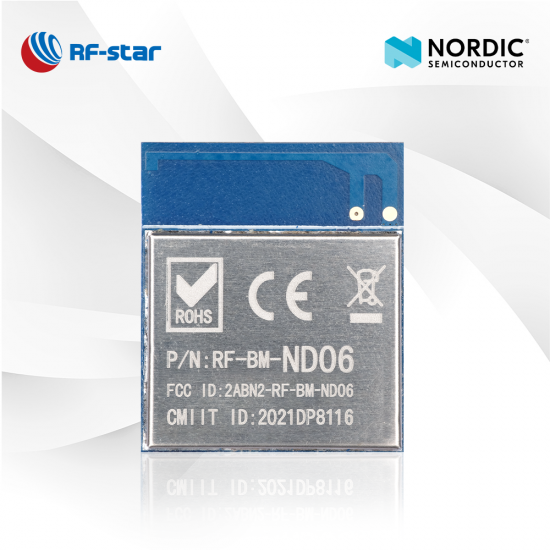

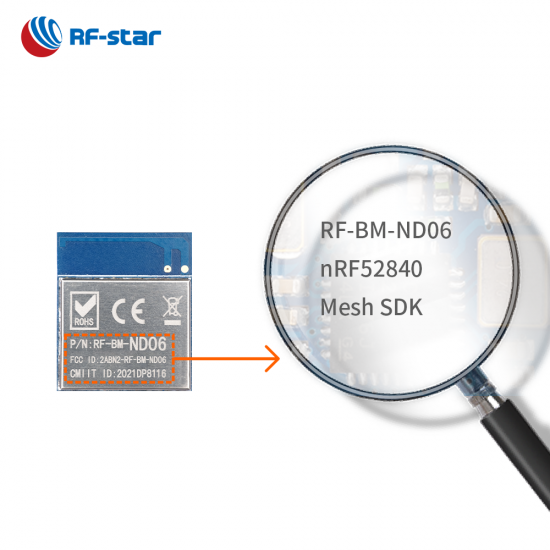

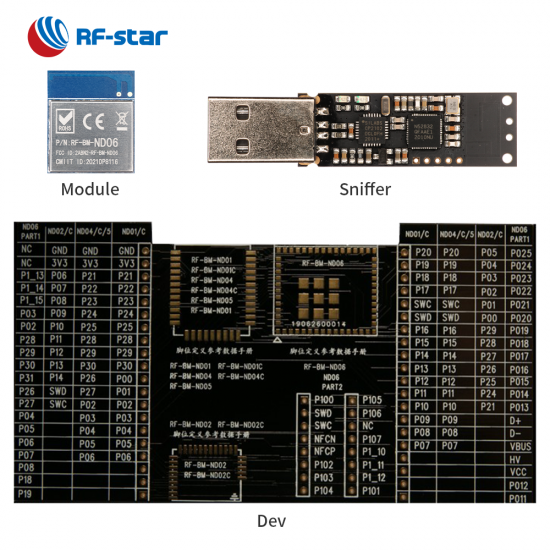

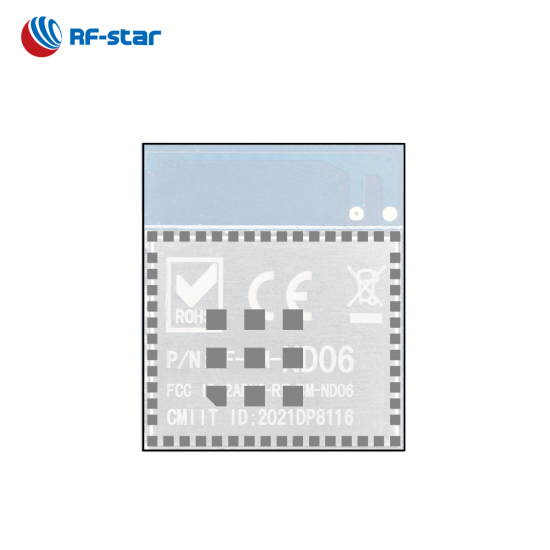

Hochleistungsfähiges Multiprotokoll-BLE-MESH-Modul mit nRF52840-Chip RF-BM-ND06

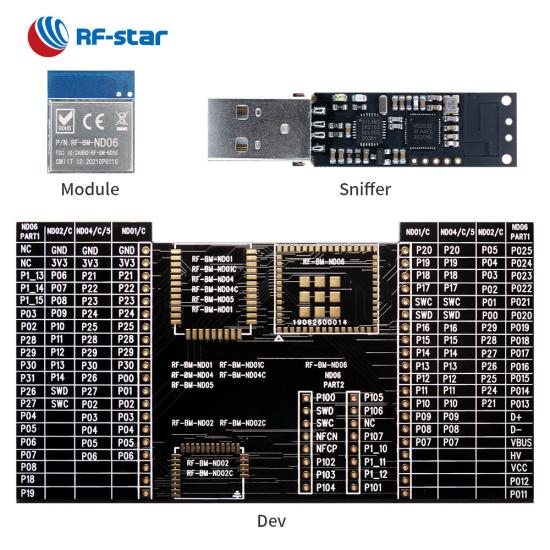

  • BLE MESH Module with nRF52840 Chip RF-BM-ND06
  • BLE MESH Module with nRF52840 Chip RF-BM-ND06
  • BLE MESH Module with nRF52840 Chip RF-BM-ND06
  • BLE MESH Module with nRF52840 Chip RF-BM-ND06
  • BLE MESH Module with nRF52840 Chip RF-BM-ND06

Hochleistungsfähiges Multiprotokoll-BLE-MESH-Modul mit nRF52840-Chip RF-BM-ND06

RF-BM-ND06 ist ein Multiprotokollmodul, das für die hohen Zuverlässigkeits- und Leistungsanforderungen batteriebetriebener IoT-Produkte und Gateways entwickelt wurde. Dieses Modul unterstützt auch Bluetooth Mesh, Thread, Zigbee, 802.15.4, ANT und 2,4 GHz proprietär. Beginnen Sie Ihre Produktentwicklung mit dem Modul RF-BM-ND06 nRF52840.

  • P/N:

    RF-BM-ND06

  • Warenbestand:

    1000

  • SoC:

    nRF52840

  • Prozessor:

    32-bit ARM® Cortex®-M4 64 MHz

  • Protokolle:

    Bluetooth 5.0 LE, Bluetooth mesh, Thread, Zigbee, 802.15.4, ANT and 2.4 GHz proprietary

  • Arbeitsfrequenz:

    2402 MHz ~ 2480 MHz

  • Paket (mm):

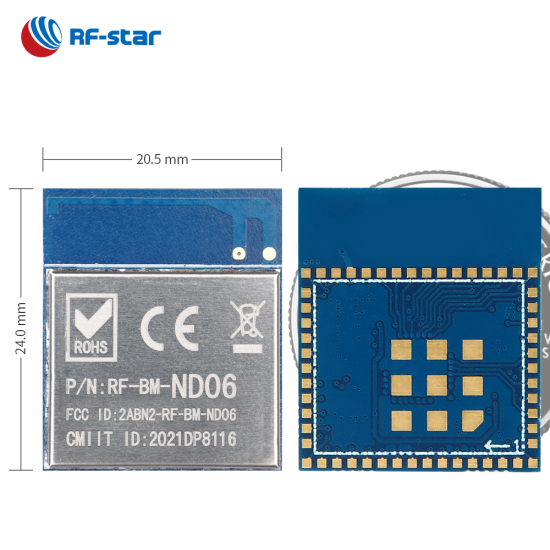

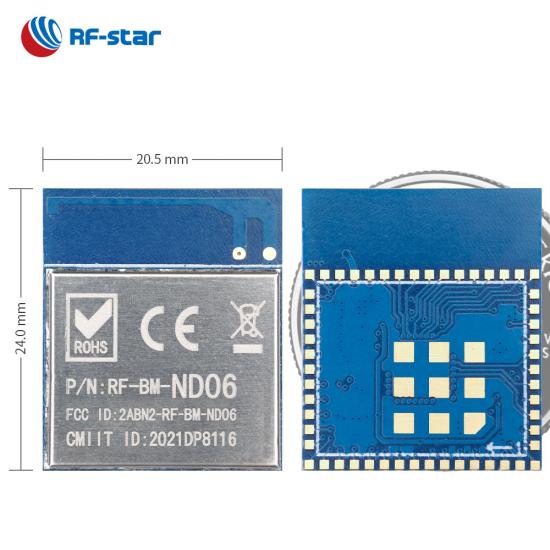

    20.5 × 24.0 × 2.2, LGA, 54-pin

  • Merkmale:

    NFC, USB 2.0, High-speed SPI

  • GPIO:

    48

  • max. Sendeleistung:

    +8 dBm

  • Übertragungsbereich:

    500 m
Jetzt anfragen

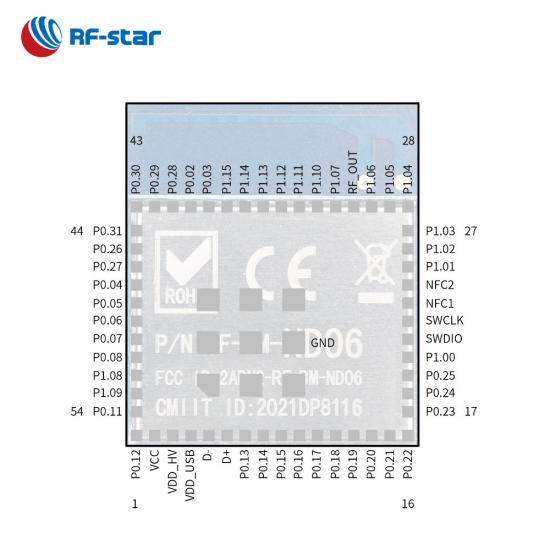

RF-BM-ND06 ist ein HF-Modul, das auf dem Nordic-Multiprotokoll- SoC nRF52840 mit einem erstklassigen 32-Bit-ARM®-Cortex®-M4-Prozessor basiert. Es integriert einen 32,768-kHz- und einen 32-MHz-Quarz, einen Leistungsfilter, eine Antennenanpassung und eine Hochleistungs-PCB-Antenne. Alle Pins des RF-BM-ND06 sind basierend auf dem LGA-Gehäuse herausgezogen, wodurch das Modul mehr Möglichkeiten für den Einstieg in komplexe Anwendungen bietet. Es unterstützt BLE Stack v5.0, Bluetooth Mesh, Thread, ZigBee, IEEE 802.15.4-2006 und 2,4 GHz proprietär. Darüber hinaus verfügt das nRF52840-Modul über eine Reihe analoger und digitaler Schnittstellen wie USB2.0, NFC-A, ADC, Hochgeschwindigkeits-32-MHz-SPI, UART, SPI, I²C, PWM, I²S, PPI und PDM. Es zeichnet sich durch leistungsstarke digitale Schnittstellen, robuste Verbindungsentfernung und hohe Zuverlässigkeit aus. Entwickeln Sie jetzt diese Anwendungen wie NFC-A-Tags, industrielle Mesh-Netzwerke, Fitness- und Gesundheitsgeräte sowie Fernbedienungen mit dem Multiprotokollmodul Nordic nRF52840 !


BLE MESH-Modul mit nRF52840-Chip RF-BM-ND06

Mehrere Protokolle werden unterstützt

Mit dem Premium-Prozessor unterstützt das nRF52840-Modul Bluetooth Mesh, Thread, ZigBee, NFC, Matter und andere proprietäre 2,4-GHz-Geräte, die in industriellen Mesh-Netzwerken und medizinischen Geräten weit verbreitet sind.

Fortschrittliche digitale Schnittstellen

Eine Vielzahl digitaler Schnittstellen wie UART, ADC, I2C, I2S sind gut integriert, sogar Hochgeschwindigkeits-32-MHz-SPI, NFC-A, PPI, USB 2.0-Full-Speed-Controller (12 Mbit/s) und QSPI-32-MHz-Schnittstelle sind enthalten.

FCC- und CE-konformes Modul

Das RF-BM-ND06-Modul wurde von CE, FCC, RoHS und SRRC zertifiziert und erfüllt den europäischen und US-amerikanischen Markt.


Serial Port (UART)-Protokoll

Das drahtlose Modul nRF52840 ist in das transparente Übertragungsprotokoll BLE5.0 (Protokoll der seriellen Schnittstelle) eingebettet, um umfangreiche Funktionen mit AT-Befehlen zu realisieren.

Ähnliche Resourcen:

nRF52840 Multiprotokoll-SoC zum Schutz von Online-Verschlüsselungsressourcen

Vergleich von RF-BM-ND05, RF-BM-ND05I, RF-BM-ND06

Drahtloses SoC:

  • ARM® Cortex®-M4 32-Bit-Prozessor mit FPU, 64 MHz
  • Sendeleistung: -20 dBm bis +8 dBm
  • Empfindlichkeit im BLE-Modus: -95 dBm (@1 Mbit/s)
  • Erinnerung
    • -1 MB Flash
    • -256 KB RAM

HF-Funktionen:

  • Bluetooth® 5 Low Energy: 2 Mbit/s, 1 Mbit/s, 500 Kbit/s und 125 Kbit/s
  • IEEE 802.15.4-2006: 250 kbit/s
  • 2,4 GHz proprietär: 2 Mbit/s, 1 Mbit/s
  • Bluetooth Mesh
  • NFC
  • Faden
  • ZigBee

Derzeitiger Verbrauch:

  • 4,8 mA Spitzenstrom im TX (0 dBm)
  • 4,6 mA Spitzenstrom im RX

Arbeitsbereich:

  • Versorgungsspannungsbereich 1,7 V ~ 5,5 V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C

Umfangreiche Peripheriegeräte:

  • USB 2.0 Full-Speed-Controller (12 Mbit/s).
  • NFC-A
  • 12-Bit, 200 ksps ADC
  • 48 GPIOs
  • PWM
  • PDM
  • PPI
  • USB 2.0
  • SPI-Master/Slave
  • Hochgeschwindigkeits-32-MHz-SPI
  • QSPI 32 MHz-Schnittstelle
  • I²C-Master/Slave
  • I²S
  • 2×UART (CTS/RTS)

Zertifikate:

  • FCC
  • SRRC
  • CE
  • RoHS
Multiprotokollmodule der NORDIC nRF52-Serie
Artikelnummer RF-BM-ND10 RF-BM-ND07 RF-BM-ND06 RF-BM-ND05I RF-BM-ND05 RF-BM-ND08A RF-BM-ND04A
Foto nRF52833 RF-BM-ND10-Modul nRF52833 RF-BM-ND07 Modul nRF52840 RF-BM-ND06 Modul nRF52840 RF-BM-ND05I-Modul nRF52840 RF-BM-ND05 Modul nRF52811 RF-BM-ND08A Modul nRF52811 RF-BM-ND04A Modul
IC nRF52833 nRF52833 nRF52840 nRF52840 nRF52840 nRF52811 nRF52811
Kern 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4
Antenne PCB/IPEX/Halblochschnittstelle Chip/IPEX/Pad Leiterplatte IPEX/Halbloch-Schnittstelle Leiterplatte Leiterplatte Leiterplatte
RAM 128 KB 128 KB 256 KB 256 KB 256 KB 24 KB 24 KB
Blitz 512 KB 512 KB 1 MB 1 MB 1 MB 192 KB 192 KB
Protokolle BLE5.3, proprietär, Thread, ZigBee, ANT, NFC BLE5.3, proprietär, Thread, ZigBee, ANT, NFC BLE5.3, Proprietär, Thread, ZigBee, ANT, NFC, Matter BLE5.3, Proprietär, Thread, ZigBee, ANT, NFC, Matter BLE5.3, Proprietär, Thread, ZigBee, ANT, NFC, Matter BLE5.3, proprietär, Thread, ANT BLE5.3, proprietär, Thread, ANT
Stromversorgung 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V
Frequenz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. TX-Leistung +8 dBm +8 dBm +8 dBm +8 dBm +8 dBm +4 dBm +4 dBm
Empfangsempfindlichkeit -103 dBm bei 125 kbps LE-codierter PHY -96 dBm bei 1 Mbit/s BLE -103 dBm bei 125 kbps LE-codierter PHY -96 dBm bei 1 Mbit/s BLE -103 dBm bei 125 kbps LE-codierter PHY -95 dBm bei 1 Mbit/s BLE -103 dBm bei 125 kbps LE-codierter PHY -95 dBm bei 1 Mbit/s BLE -103 dBm bei 125 kbps LE-codierter PHY -95 dBm bei 1 Mbit/s BLE -104 dBm bei 125 kbps LE-codierter PHY -97 dBm bei 1 Mbit/s BLE -104 dBm bei 125 kbps LE-codierter PHY -97 dBm bei 1 Mbit/s BLE
GPIO 42 42 48 29 29 16 29
Arbeitstemperatur -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Lagertemperatur -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Übertragungsreichweite PCB-Antenne 110 m bei 1M PHY 150 m bei LE CODE Chipantenne 80 m @ 1M PHY 100 m @ LE CODE 110 m bei 1M PHY 150 m bei LE CODE Externe PCB-Antenne 130 m bei 1M PHY 180 m bei LE CODE 110 m bei 1M PHY 150 m bei LE CODE 80 m bei 1M PHY 110 m bei LE CODE 90 m bei 1M PHY 120 m bei LE CODE
Abmessung (mm) 33,0 x 17,7 x 2,1 17,0 x 12,2 x 2,2 24,0 x 20,5 x 2,2 24,8 x 15,0 x 2,3 24,8 x 15,0 x 2,3 15,2 x 11,2 x 1,7 24,8 x 15,0 x 2,3
Paket Halbloch mit 1,27 mm Rastermaß 0,5 mm Rastermaß DFN DFN mit 0,8 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß
OTA √ √ √ √ √ √ √
Bluetooth Mesh √ √ √ √ √ × ×
Langstrecken √ √ √ √ √ √ √
2 Mbit/s PHY √ √ √ √ √ √ √
AoA/AoD √ √ × × × √ √
UART-Protokoll N / A N / A N / A N / A N / A Sklave Sklave
Funktionen Alle IOs, unterstützen AoA/AoD Alle IOs, Unterstützung AoA/AoD, ultrakleine Abmessungen Alle IOs, kompakte Größe Machbar für externe Antenne, BLE-Gateway Reichhaltige Ressourcen, Smart-Home-Gateway Hohe Kompatibilität, Unterstützung AoA/AoD Unterstützt AoA/AoD, hochwirksam
