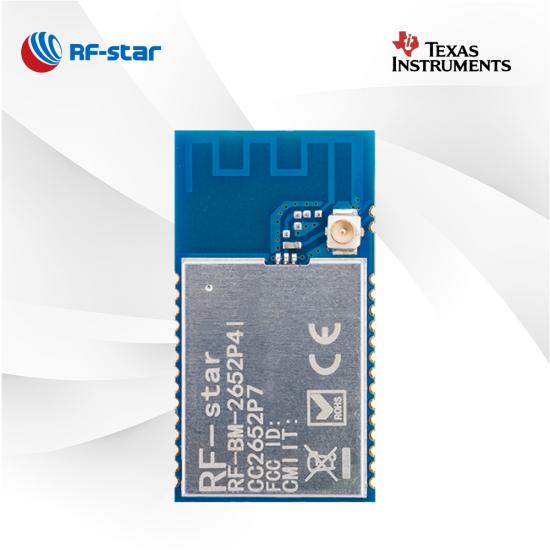

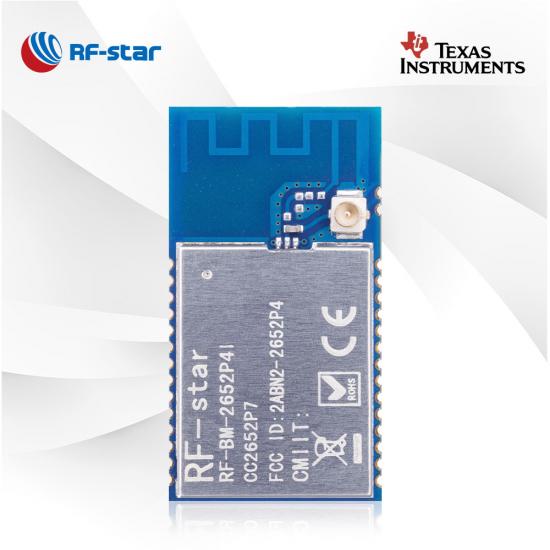

RF-BM-2652P4I CC2652P7 Modul mit integriertem PA und IPEX-Anschluss

RF-BM-2652P4I ist ein selbst entworfenes CC2652P7-Modul. Die Sendeleistung von bis zu 20 dBm und der externe Antennenanschluss machen es in Gateway-Anwendungen immer beliebter. Probieren Sie RF-BM-2652P4I aus und vereinfachen Sie Ihre HF-Anwendung.

  • P/N:

    RF-BM-2652P4I
  • SoC:

    CC2652P7
  • Prozessor:

    48 MHz ARM® Cortex®-M4F
  • Protokolle:

    Matter, Bluetooth 5.3 Low Energy, Thread, Zigbee 3.0, IEEE 802.15.4, IPv6-enabled smart objects (6LoWPAN), proprietary
  • Arbeitsfrequenz:

    2402 MHz ~ 2480 MHz

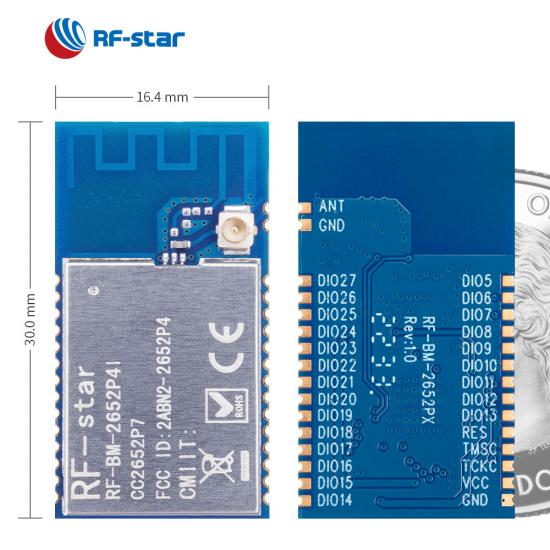

  • Paket (mm):

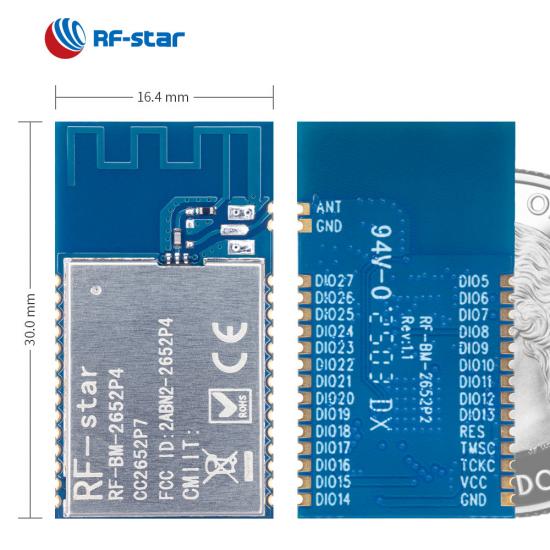

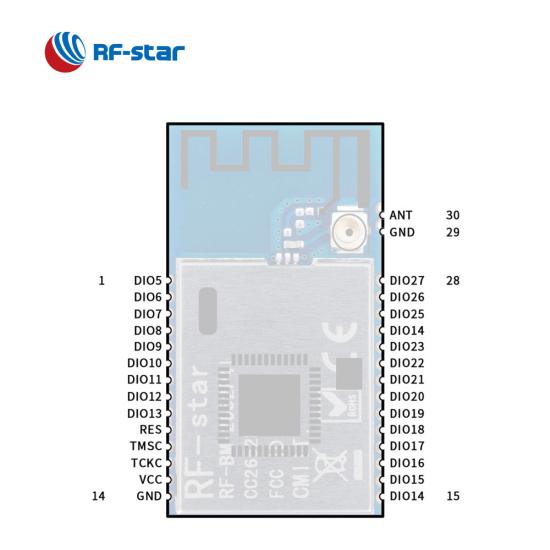

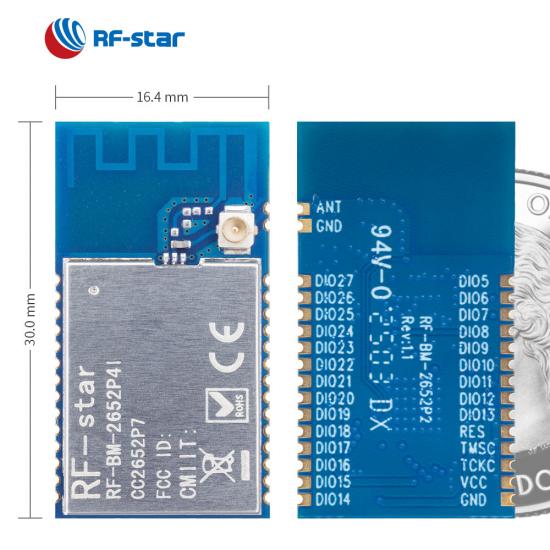

    30.0 × 16.4 × 2.2, half-hole, 1.27 pitch, 30-pin
  • Merkmale:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh, Zigbee coordinator, Zigbee network processor, three kinds of RF output: PCB onboard antenna / IPEX connector / half-hole interface

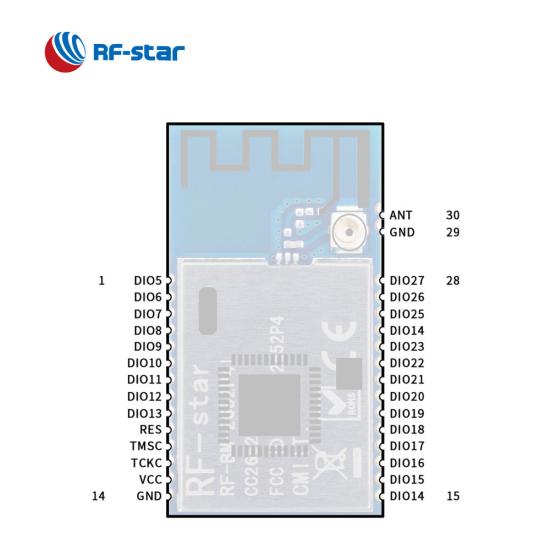

  • GPIO:

    23
  • max. Sendeleistung:

    +20 dBm
  • Übertragungsbereich:

    500 m (@BLE), 800 m (@ZigBee)

RF-BM-2652P4I  ist ein drahtloses HF-Modul , das auf TI CC2652P7 basiert . Es ist mit einem leistungsstarken Prozessor von 48 MHz ARM ®  Cortex ® -M4F und ausreichend Speicher (704 KB Flash, 256 KB ROM und 152 KB SRAM) integriert. Die TX-Leistung beträgt bis zu 20 dBm und  es ist mit einem externen IPEX-Anschluss ausgestattet, was das Modul beliebt in Gateway- und komplexen Anwendungen mit Langstreckenanforderungen macht. Das Modul unterstützt Thread, Zigbee® ,  Matter, Bluetooth® 5.3  Low Energy, IEEE 802.15.4g, IPv6-fähige intelligente Objekte (6LoWPAN), TI 15.4-Stack (2,4 GHz) und gleichzeitiges Multiprotokoll über einen Dynamic Multiprotocol Manager (DMM). ).

- Bewerbungen -

·  Grid-Infrastruktur

·  Matter-Gateway

·  Rauch- und Wärmemelder

·  Thermostat _

·  Aufzüge _

·  Set -Top-Box



Wireless -SoC:


  • 48 MHz ARM ®  Cortex ® -M4F-Prozessor

  • Sendeleistung: Bis zu +20 dBm
  • Empfindlichkeit :
    • -100 dBm bei 802.15.4 (2,4 GHz)

    • -105 dBm @ Bluetooth 5.0 (LE-codiertes PHY) (125 kbps)


  • Speicher
    • 704 kB Flash
    • 256  kB ROM
    • 8 8-KB-SRAM


  • Datenrate _

    • LE 1M PHY
    • LE 2M PHY
    • LE-codiertes PHY (lange Reichweite)




Merkmale:


  • Bluetooth 5.3 Low Energy

  • Gewinde

  • ZigBee 3.0

  • Gegenstand

  • IEEE 802.15.4

  • IPv6-fähige intelligente Objekte (6LoWPAN)

  • Geschützt

  • Blaues Mesh

  • Richtungsfindung _




Arbeitsbereich:


  • Versorgungsspannungsbereich 1,8 V ~ 3,8 V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C




Reichhaltige Peripherie:


  • ADC
  • DAC
  • UART
  • SPI
  • Ich 2 C
  • Ich 2 S
  • RTC
