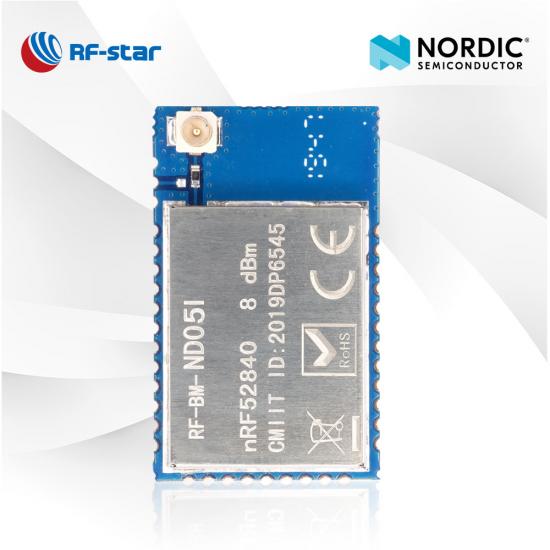

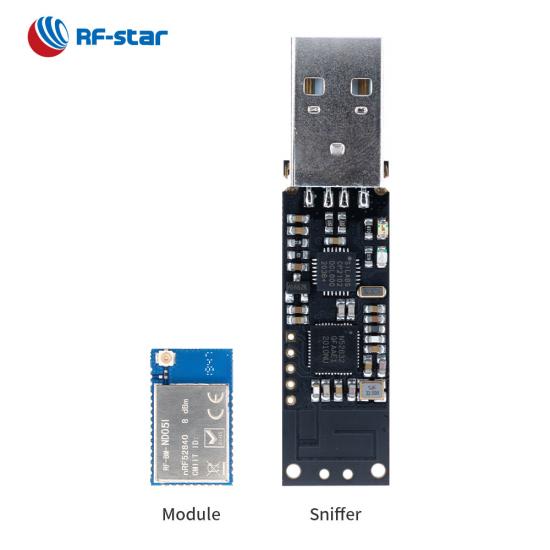

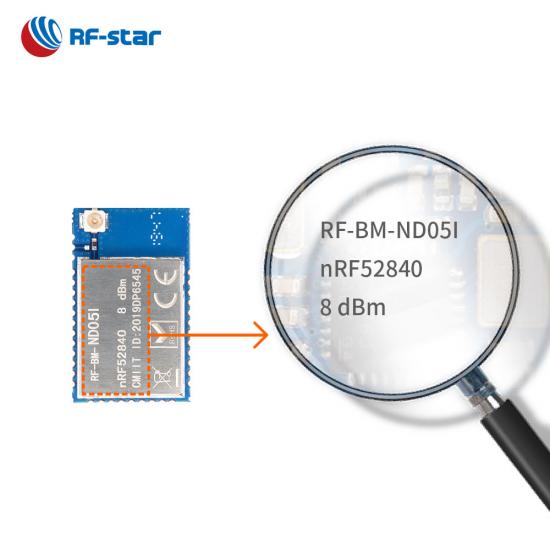

Multiprotokoll-Nordic-SoC-nRF52840-Modul IPEX-Anschluss RF-BM-ND05I

RF-BM-ND05I ist ein Multiprotokollmodul, das für die hohen Zuverlässigkeits- und Leistungsanforderungen batteriebetriebener IoT-Produkte und Gateways entwickelt wurde. Durch den IPEX-Anschluss und die Halbloch-Antennenschnittstelle erreicht es mehr Anwendungen. Dieses Modul unterstützt auch Bluetooth Mesh, Thread, Zigbee, 802.15.4, ANT und 2,4 GHz proprietär. Beginnen Sie Ihre Produktentwicklung mit dem Modul RF-BM-ND05I nRF52840.

  • P/N:

    RF-BM-ND05I
  • Warenbestand:

    1000
  • SoC:

    nRF52840
  • Prozessor:

    32-bit ARM® Cortex®-M4 64 MHz
  • Protokolle:

    Bluetooth 5.0 LE, Bluetooth mesh, Thread, Zigbee, 802.15.4, ANT and 2.4 GHz proprietary
  • Arbeitsfrequenz:

    2402 MHz ~ 2480 MHz
  • Paket (mm):

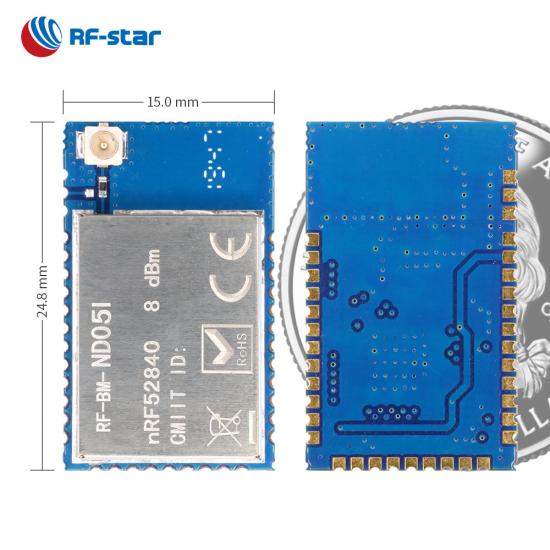

    24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 36-pin
  • Merkmale:

    NFC, High-speed SPI
  • GPIO:

    29
  • max. Sendeleistung:

    +8 dBm
  • Übertragungsbereich:

    500 m

RF-BM-ND05I ist ein HF-Modul, das auf dem Nordic-Multiprotokoll- SoC nRF52840 mit einem erstklassigen 32-Bit-ARM®-Cortex®-M4-Prozessor basiert. Es integriert einen 32,768-kHz- und einen 32-MHz-Quarz, einen Leistungsfilter, eine Antennenanpassung sowie die Antennenoptionen eines IPEX-Anschlusses und einer Halblochschnittstelle. Es unterstützt BLE Stack v5.0, Bluetooth Mesh, Thread, ZigBee , IEEE 802.15.4-2006 und 2,4 GHz proprietär. Es verfügt außerdem über eine Reihe analoger und digitaler Schnittstellen wie NFC-A, ADC, Hochgeschwindigkeits-32-MHz-SPI, UART, SPI, I²C, PWM, I²S, PPI und PDM. Seine leistungsstarken digitalen Schnittstellen, die robuste Verbindungsentfernung und die hohe Zuverlässigkeit haben sich in  diesen  IoT-Anwendungen  wie Internet-Gateways, Industriesteuerungen und -sensoren, intelligenten Steckern und Messgeräten,  Haus- und Gebäudeautomation  sowie medizinischen Geräten bewährt.


Multiprotokollmodul nRF52840 RF-BM-ND05I

Erweiterte Peripheriegeräte

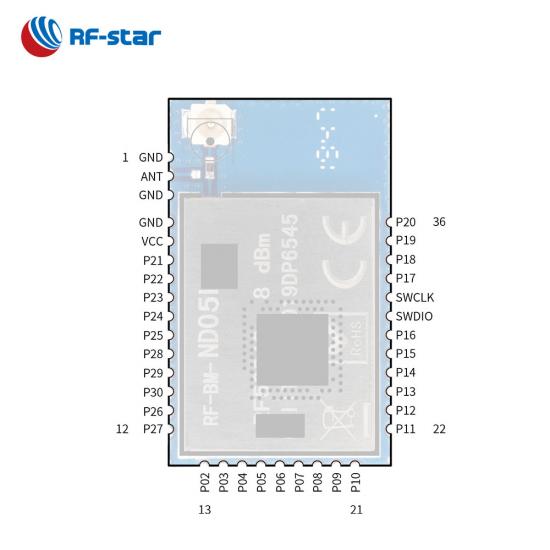

29 GPIOs im Stamp-Half-Hole-Gehäuse und umfangreiche Peripherie wie UART, ADC, I2C, I2S sind gut integriert, sogar Hochgeschwindigkeits-32-MHz-SPI, NFC-A und PPI sind enthalten.

Serial Port (UART)-Protokoll

Das drahtlose Modul nRF52840 ist in das transparente Übertragungsprotokoll BLE5.0 (Protokoll der seriellen Schnittstelle) eingebettet, um umfangreiche Funktionen mit AT-Befehlen zu realisieren.

Leistungsstarker Prozessor

Basierend auf dem Nordic nRF52840-Chip sind sowohl RF-BM-ND05 als auch RF-BM-ND05I als Multiprotokoll-HF-Modul mit geringem Stromverbrauch und einem hochmodernen 64-MHz-32-Bit-ARM®-Cortex®-M4-Prozessor konzipiert.


Mehrere Protokolle werden unterstützt

RF-BM-ND05I mit einem IPEX-Anschluss und einer Halblochschnittstelle unterstützt Bluetooth Mesh, Thread, ZigBee, NFC, Matter und andere proprietäre 2,4-GHz-Geräte, die in der Heim- und Gebäudeautomation sowie in drahtlosen Sensornetzwerken usw. weit verbreitet sind.


Ähnliche Resourcen:

nRF52840 Multiprotokoll-SoC zum Schutz von Online-Verschlüsselungsressourcen

Vergleich von RF-BM-ND05, RF-BM-ND05I, RF-BM-ND06


Drahtloses SoC:

  • ARM® Cortex®-M4 32-Bit-Prozessor mit FPU, 64 MHz
  • Sendeleistung: -20 dBm bis +8 dBm
  • Empfindlichkeit im BLE-Modus: -95 dBm (@1 Mbit/s)
  • Erinnerung
    • -1 MB Flash
    • -256 KB RAM

HF-Funktionen:

  • Bluetooth® 5 Low Energy: 2 Mbit/s, 1 Mbit/s, 500 Kbit/s und 125 Kbit/s
  • IEEE 802.15.4-2006: 250 kbit/s
  • 2,4 GHz proprietär: 2 Mbit/s, 1 Mbit/s
  • Bluetooth Mesh
  • Faden
  • ZigBee

Derzeitiger Verbrauch:

  • 4,8 mA Spitzenstrom im TX (0 dBm)
  • 4,6 mA Spitzenstrom im RX

Arbeitsbereich:

  • Versorgungsspannungsbereich 1,7 V ~ 5,5 V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C

Umfangreiche Peripheriegeräte:

  • USB 2.0 Full-Speed-Controller (12 Mbit/s).
  • NFC-A
  • 12-Bit, 200 ksps ADC
  • 48 GPIOs
  • PWM
  • PDM
  • PPI
  • SPI-Master/Slave
  • Hochgeschwindigkeits-32-MHz-SPI
  • QSPI 32 MHz-Schnittstelle
  • I²C-Master/Slave
  • I²S
  • 2×UART (CTS/RTS)
Multiprotokollmodule der NORDIC nRF52-Serie
Artikelnummer RF-BM-ND10 RF-BM-ND07 RF-BM-ND06 RF-BM-ND05I RF-BM-ND05 RF-BM-ND08A RF-BM-ND04A
Foto nRF52833 RF-BM-ND10-Modul nRF52833 RF-BM-ND07 Modul nRF52840 RF-BM-ND06 Modul nRF52840 RF-BM-ND05I-Modul nRF52840 RF-BM-ND05 Modul nRF52811 RF-BM-ND08A Modul nRF52811 RF-BM-ND04A Modul
IC nRF52833 nRF52833 nRF52840 nRF52840 nRF52840 nRF52811 nRF52811
Kern 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4
Antenne PCB/IPEX/Halblochschnittstelle Chip/IPEX/Pad Leiterplatte IPEX/Halbloch-Schnittstelle Leiterplatte Leiterplatte Leiterplatte
RAM 128 KB 128 KB 256 KB 256 KB 256 KB 24 KB 24 KB
Blitz 512 KB 512 KB 1 MB 1 MB 1 MB 192 KB 192 KB
Protokolle BLE5.3, proprietär, Thread, ZigBee, ANT, NFC BLE5.3, proprietär, Thread, ZigBee, ANT, NFC BLE5.3, Proprietär, Thread, ZigBee, ANT, NFC, Matter BLE5.3, Proprietär, Thread, ZigBee, ANT, NFC, Matter BLE5.3, Proprietär, Thread, ZigBee, ANT, NFC, Matter BLE5.3, proprietär, Thread, ANT BLE5.3, proprietär, Thread, ANT
Stromversorgung 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V
Frequenz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. TX-Leistung +8 dBm +8 dBm +8 dBm +8 dBm +8 dBm +4 dBm +4 dBm
Empfangsempfindlichkeit -103 dBm bei 125 kbps LE-codierter PHY -96 dBm bei 1 Mbit/s BLE -103 dBm bei 125 kbps LE-codierter PHY -96 dBm bei 1 Mbit/s BLE -103 dBm bei 125 kbps LE-codierter PHY -95 dBm bei 1 Mbit/s BLE -103 dBm bei 125 kbps LE-codierter PHY -95 dBm bei 1 Mbit/s BLE -103 dBm bei 125 kbps LE-codierter PHY -95 dBm bei 1 Mbit/s BLE -104 dBm bei 125 kbps LE-codierter PHY -97 dBm bei 1 Mbit/s BLE -104 dBm bei 125 kbps LE-codierter PHY -97 dBm bei 1 Mbit/s BLE
GPIO 42 42 48 29 29 16 29
Arbeitstemperatur -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Lagertemperatur -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Übertragungsreichweite PCB-Antenne 110 m bei 1M PHY 150 m bei LE CODE Chipantenne 80 m @ 1M PHY 100 m @ LE CODE 110 m bei 1M PHY 150 m bei LE CODE Externe PCB-Antenne 130 m bei 1M PHY 180 m bei LE CODE 110 m bei 1M PHY 150 m bei LE CODE 80 m bei 1M PHY 110 m bei LE CODE 90 m bei 1M PHY 120 m bei LE CODE
Abmessung (mm) 33,0 x 17,7 x 2,1 17,0 x 12,2 x 2,2 24,0 x 20,5 x 2,2 24,8 x 15,0 x 2,3 24,8 x 15,0 x 2,3 15,2 x 11,2 x 1,7 24,8 x 15,0 x 2,3
Paket Halbloch mit 1,27 mm Rastermaß 0,5 mm Rastermaß DFN DFN mit 0,8 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß
OTA
Bluetooth Mesh × ×
Langstrecken
2 Mbit/s PHY
AoA/AoD × × ×
UART-Protokoll N / A N / A N / A N / A N / A Sklave Sklave
Funktionen Alle IOs, unterstützen AoA/AoD Alle IOs, Unterstützung AoA/AoD, ultrakleine Abmessungen Alle IOs, kompakte Größe Machbar für externe Antenne, BLE-Gateway Reichhaltige Ressourcen, Smart-Home-Gateway Hohe Kompatibilität, Unterstützung AoA/AoD Unterstützt AoA/AoD, hochwirksam
