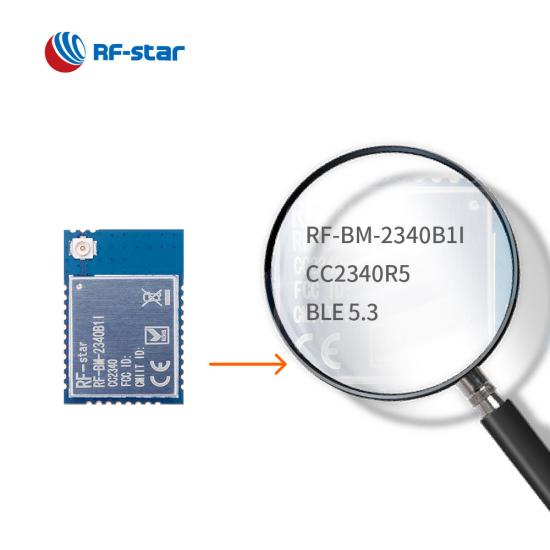

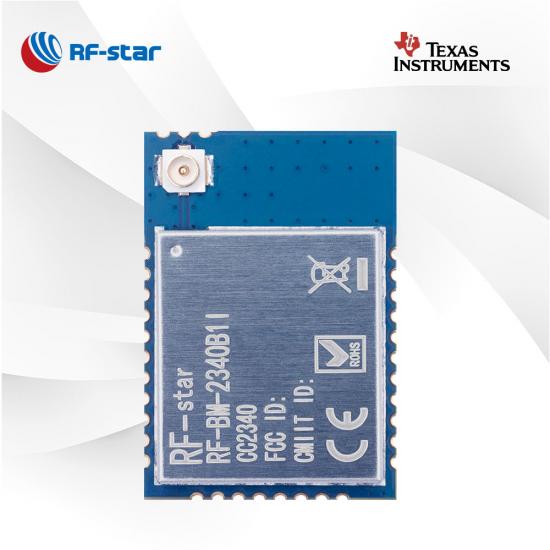

RF-BM-2340B1I BLE5.3-Modul

RF-BM-2340B1I ist als Multiprotokollmodul basierend auf TI CC2340R5 für geringen Stromverbrauch mit einer IPEX-Antenne und 24 GPIOs konzipiert und unterstützt Bluetooth 5.3 Low Energy, ZigBee 3.0, SimpleLinkTM TI 15.4-Stack und proprietäres System.

  • P/N:

    RF-BM-2340B1I
  • SoC:

    CC2340R5
  • Prozessor:

    48 MHz ARM® Cortex®-M0+
  • Protokolle:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system
  • Arbeitsfrequenz:

    2402 MHz ~ 2480 MHz
  • Paket (mm):

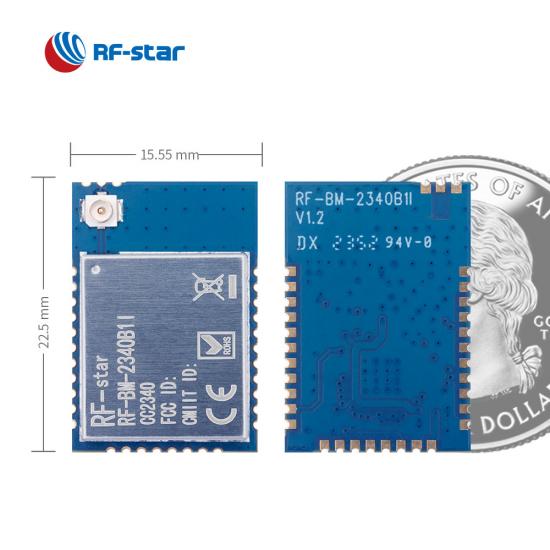

    22.5 × 15.55 × 2.1, half-hole, 1.27 pitch, 30-pin
  • Merkmale:

    Direction finding AoA/AoD, Bluetooth mesh (low power node), ZigBee, IPEX antenna

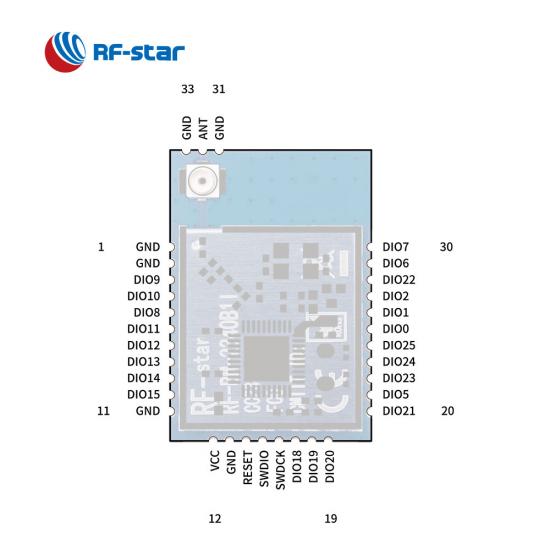

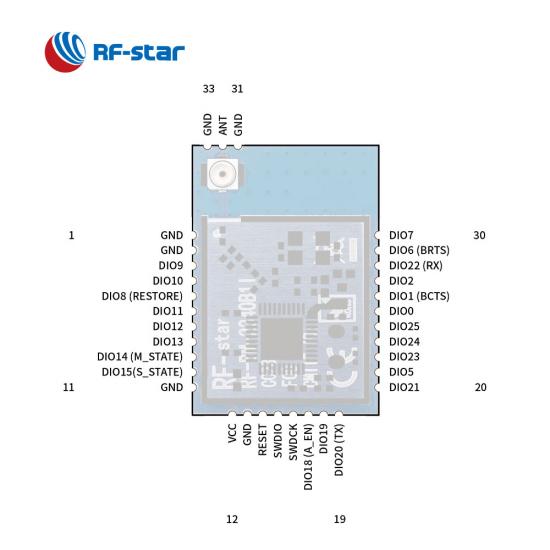

  • GPIO:

    24
  • max. Sendeleistung:

    +8 dBm
  • Übertragungsbereich:

    150 m @ 1M PHY (external PCB antenna), 220 m @ LE Coded PHY (external PCB antenna)

Das Multiprotokollmodul RF-BM-2340B1I mit TI CC2340R5 MCU ist ein neues Mitglied der CC2340Rx-Module , das nicht nur Bluetooth 5.3 Low Energy , sondern auch ZigBee 3.0 , SimpleLinkTM TI 15.4-Stack und proprietäre Systeme unterstützt. Das CC2340R5-Modul verfügt über einen leistungsstarken 48-MHz-ARM®-Cortex®-M0+-Prozessor, eine IPEX-Antenne und fortschrittliche Peripheriegeräte wie UART, I2C und SPI . Bis zu 8 dBm Sendeleistung und flexible Energiesparmodi ermöglichen die Anpassung des IPEX-Moduls an eine Vielzahl von Anwendungen mit hoher Leistung, geringem Stromverbrauch und großer Reichweite.

Merkmale des TI CC2340R5 BLE5.3-Moduls RF-BM-2340B1I


- Bewerbungen -

·  Sport- und Fitnessgeräte

·  Brandmeldezentrale (FACP)

· Smart Metering

·  Asset-Tracking

·  Garagentorsystem  _ _

· Elektronisches und Roboterspielzeug

Anwendungen des TI CC2340R5 BLE5.3 Moduls RF-BM-2340B1I


Drahtloser SoC:

· 48 MHz ARM® Cortex®  -M0 + Prozessor

· Sendeleistung: Bis zu +8 dBm

· Empfindlichkeit :

- -96 dBm bei 802.15.4 (2,4 GHz)

- -102 dBm bei Bluetooth 5.0 (LE-codiertes PHY) (125 kbps)

· Speicher

- 512 KB Flash

- 12 KB ROM

- 36 KB SRAM

·  Datenrate :

- LE 1M PHY

- LE 2M PHY

- LE-codiertes PHY (große Reichweite)



Merkmale:

· Bluetooth 5.3 Low Energy

· ZigBee 3.0

· Proprietär

·  B luetooth Mesh (Low-Power-Knoten)

·  SimpleLink TM  TI 15.4-Stack



Arbeitsbereich:

· Versorgungsspannungsbereich 1,8 V ~ 3,8 V

· Arbeitstemperaturbereich: -40 °C ~ +85 °C



Umfangreiche Peripheriegeräte:

· ADC

· UART

· SPI

· I2C

·  RTC
