BLE 5.0 Multiprotokoll-Funkkommunikationsmodul RF-BM-ND04A

  • Bluetooth5.1 Low Energy, Bluetooth Direction Finding and Thread module nRF52811
  • Bluetooth5.1 Low Energy, Bluetooth Direction Finding and Thread module nRF52811
  • Bluetooth5.1 Low Energy, Bluetooth Direction Finding and Thread module nRF52811
  • Bluetooth5.1 Low Energy, Bluetooth Direction Finding and Thread module nRF52811

BLE 5.0 Multiprotokoll-Funkkommunikationsmodul RF-BM-ND04A

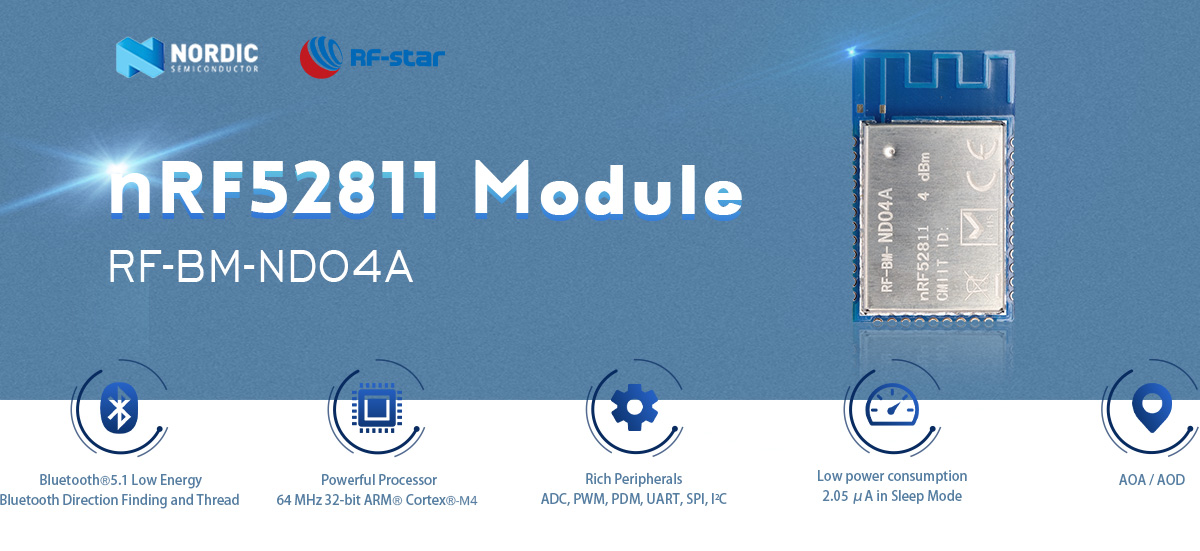

RF-BM-ND04A ist ein Multiprotokollmodul, das für die hohen Zuverlässigkeits- und Leistungsanforderungen von Internet-of-Things-Produkten entwickelt wurde. Dieses Modul unterstützt Bluetooth5.1 Low Energy, Bluetooth Direction Finding und Thread. Beginnen Sie Ihre Produktentwicklung mit dem Modul RF-BM-ND04A nRF52811.

  • P/N:

    RF-BM-ND04A

  • Warenbestand:

    1000

  • SoC:

    nRF52811

  • Prozessor:

    32-bit ARM® Cortex®-M4 64 MHz

  • Protokolle:

    Bluetooth 5.1 low energy, Thread

  • Arbeitsfrequenz:

    2402 MHz ~ 2480 MHz

  • Paket (mm):

    24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 33-pin

  • Merkmale:

    Bluetooth Direction Finding

  • GPIO:

    29

  • max. Sendeleistung:

    +4 dBm

  • Übertragungsbereich:

    100 m
Jetzt anfragen

RF-BM-ND04A ist ein HF-Modul basierend auf dem Nordic SoC nRF52811 mit ARM® Cortex®-M4 32-Bit-Prozessor. Es integriert einen 32,768-kHz- und einen 32-MHz-Quarz, einen LC-Filter, eine Antennenanpassung und eine Mäanderlinien-Inverted-F-PCB-Antenne. Es unterstützt Bluetooth® 5.1 Low Energy , Bluetooth Direction Finding und Thread und kann zur einfachen Programmierung mit einem seriellen Kommunikationsschnittstellenprotokoll vorprogrammiert werden  . Darüber hinaus ermöglicht die Bluetooth-Peilfunktion dem Modul den Zugriff auf AoA/AoD-Anwendungen. Es umfasst eine Reihe analoger und digitaler Schnittstellen wie ADC, PDM, PWM, UART, SPI und I2C. Es zeichnet sich durch einen geringen Stromverbrauch, einen robusten Verbindungsabstand und eine hohe Zuverlässigkeit aus.


BLE 5.0 Multiprotokoll-Funkkommunikationsmodul RF-BM-ND04A


-  Transparentes Übertragungsprotokoll  (Brücke) -

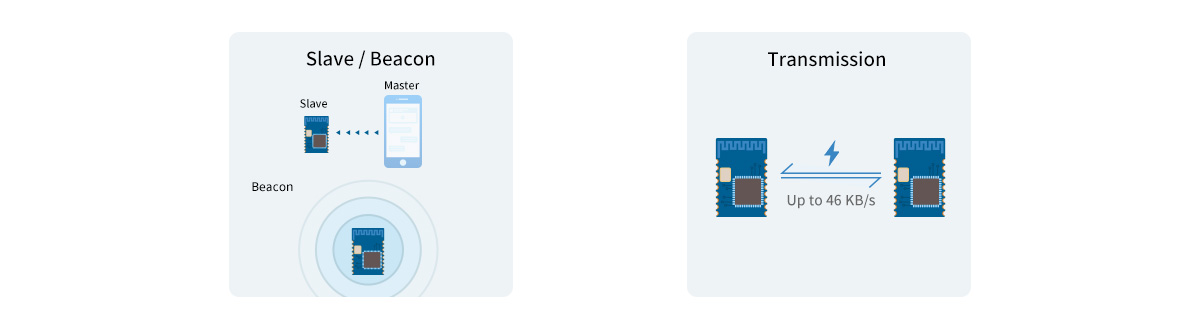

·  Mehrere Rollen: Sklave, Beacon

· Max. Transparente Übertragungsrate: bis zu 46 kB/s

BLE 5.0 Multiprotokoll-Wireless-Kommunikationsmodul RF-BM-ND04A RF-Übertragungsprotokoll

Drahtloses SoC:


  • ARM® Cortex®-M4 32-Bit-Prozessor mit FPU, 64 MHz
  • Sendeleistung: -20 dBm bis +4 dBm
  • Empfindlichkeit im BLE-Modus: -97 dBm
  • Erinnerung
    • -192 KB Flash
    • -24 KB RAM


HF-Funktionen:


  • Bluetooth 5.1 Low Energy: 2 Mbit/s, 1 Mbit/s, 500 Kbit/s und 125 Kbit/s
  • Bluetooth-Peilung
  • Thread: 250 kbps
  • 2,4 GHz proprietär: 2 Mbit/s, 1 Mbit/s


Derzeitiger Verbrauch:


  • 2,05 μA im Schlafmodus
  • 68,75 μA bei 200 ms Sendezyklus
  • 65,08 μA bei 50 ms Verbindungszyklus

Arbeitsbereich:


  • Versorgungsspannungsbereich 1,7 V ~ 3,6 V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C


Umfangreiche Peripheriegeräte:


  • 12-Bit, 200 ksps ADC
  • 29 GPIOs
  • PWM
  • PDM
  • SPI-Master/Slave
  • I²C-Master/Slave
  • UART (CTS/RTS)
Multiprotokollmodule der NORDIC nRF52-Serie
Artikelnummer RF-BM-ND10 RF-BM-ND07 RF-BM-ND06 RF-BM-ND05I RF-BM-ND05 RF-BM-ND08A RF-BM-ND04A
Foto nRF52833 RF-BM-ND10-Modul nRF52833 RF-BM-ND07 Modul nRF52840 RF-BM-ND06 Modul nRF52840 RF-BM-ND05I-Modul nRF52840 RF-BM-ND05 Modul nRF52811 RF-BM-ND08A Modul nRF52811 RF-BM-ND04A Modul
IC nRF52833 nRF52833 nRF52840 nRF52840 nRF52840 nRF52811 nRF52811
Kern 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4
Antenne PCB/IPEX/Halblochschnittstelle Chip/IPEX/Pad Leiterplatte IPEX/Halbloch-Schnittstelle Leiterplatte Leiterplatte Leiterplatte
RAM 128 KB 128 KB 256 KB 256 KB 256 KB 24 KB 24 KB
Blitz 512 KB 512 KB 1 MB 1 MB 1 MB 192 KB 192 KB
Protokolle BLE5.3, proprietär, Thread, ZigBee, ANT, NFC BLE5.3, proprietär, Thread, ZigBee, ANT, NFC BLE5.3, Proprietär, Thread, ZigBee, ANT, NFC, Matter BLE5.3, Proprietär, Thread, ZigBee, ANT, NFC, Matter BLE5.3, Proprietär, Thread, ZigBee, ANT, NFC, Matter BLE5.3, proprietär, Thread, ANT BLE5.3, proprietär, Thread, ANT
Stromversorgung 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V
Frequenz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. TX-Leistung +8 dBm +8 dBm +8 dBm +8 dBm +8 dBm +4 dBm +4 dBm
Empfangsempfindlichkeit -103 dBm bei 125 kbps LE-codierter PHY -96 dBm bei 1 Mbit/s BLE -103 dBm bei 125 kbps LE-codierter PHY -96 dBm bei 1 Mbit/s BLE -103 dBm bei 125 kbps LE-codierter PHY -95 dBm bei 1 Mbit/s BLE -103 dBm bei 125 kbps LE-codierter PHY -95 dBm bei 1 Mbit/s BLE -103 dBm bei 125 kbps LE-codierter PHY -95 dBm bei 1 Mbit/s BLE -104 dBm bei 125 kbps LE-codierter PHY -97 dBm bei 1 Mbit/s BLE -104 dBm bei 125 kbps LE-codierter PHY -97 dBm bei 1 Mbit/s BLE
GPIO 42 42 48 29 29 16 29
Arbeitstemperatur -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Lagertemperatur -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Übertragungsreichweite PCB-Antenne 110 m bei 1M PHY 150 m bei LE CODE Chipantenne 80 m @ 1M PHY 100 m @ LE CODE 110 m bei 1M PHY 150 m bei LE CODE Externe PCB-Antenne 130 m bei 1M PHY 180 m bei LE CODE 110 m bei 1M PHY 150 m bei LE CODE 80 m bei 1M PHY 110 m bei LE CODE 90 m bei 1M PHY 120 m bei LE CODE
Abmessung (mm) 33,0 x 17,7 x 2,1 17,0 x 12,2 x 2,2 24,0 x 20,5 x 2,2 24,8 x 15,0 x 2,3 24,8 x 15,0 x 2,3 15,2 x 11,2 x 1,7 24,8 x 15,0 x 2,3
Paket Halbloch mit 1,27 mm Rastermaß 0,5 mm Rastermaß DFN DFN mit 0,8 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß
OTA √ √ √ √ √ √ √
Bluetooth Mesh √ √ √ √ √ × ×
Langstrecken √ √ √ √ √ √ √
2 Mbit/s PHY √ √ √ √ √ √ √
AoA/AoD √ √ × × × √ √
UART-Protokoll N / A N / A N / A N / A N / A Sklave Sklave
Funktionen Alle IOs, unterstützen AoA/AoD Alle IOs, Unterstützung AoA/AoD, ultrakleine Abmessungen Alle IOs, kompakte Größe Machbar für externe Antenne, BLE-Gateway Reichhaltige Ressourcen, Smart-Home-Gateway Hohe Kompatibilität, Unterstützung AoA/AoD Unterstützt AoA/AoD, hochwirksam
