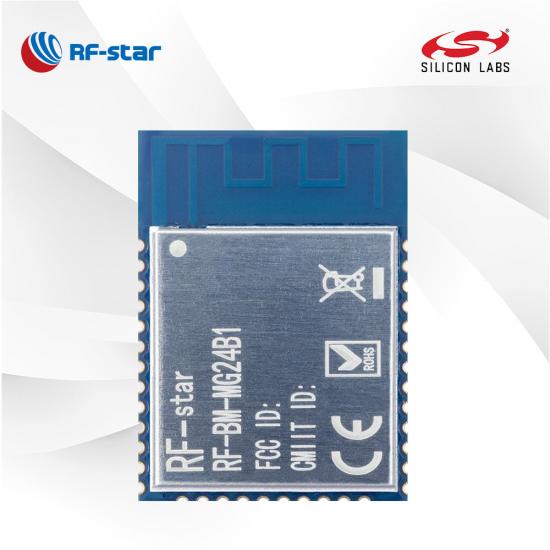

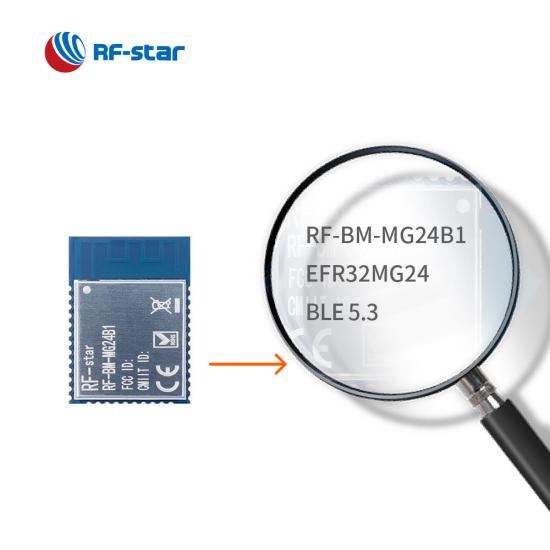

RF-BM-MG24B1 BLE5.3 Matter ZigBee Thread EFR32MG24 Modul

RF-BM-MG24B1 ist ein EFR32MG24-basiertes drahtloses Konnektivitätsmodul. Dank des reichlich vorhandenen Flashs eignet sich das Modul gut für Matter-Anwendungen. Es unterstützt auch OpenThread, ZigBee und Bluetooth Low Energy. Verwenden Sie RF-BM-MG24B1, um Ihre HF-Designarbeit zu vereinfachen.

  • P/N:

    RF-BM-MG24B1
  • SoC:

    EFR32MG24A410F1536IM48-B
  • Prozessor:

    32-bit 76.8 MHz ARM® Cortex®-M33
  • Protokolle:

    Matter, OpenThread and ZigBee, Bluetooth 5.3 low energy, Bluetooth Mesh, 2.4 GHz proprietary, Multiprotocol
  • Arbeitsfrequenz:

    2402 MHz ~ 2480 MHz
  • Paket (mm):

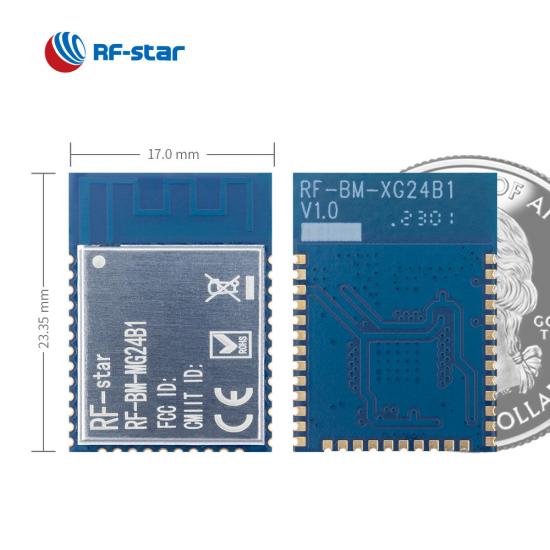

    23.35 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin
  • Merkmale:

    Bluetooth Mesh network, Matter, High Security
  • GPIO:

    30
  • max. Sendeleistung:

    10 dBm
  • Übertragungsbereich:

    240 m

RF-BM-MG24B1  ist ein IoT- Multiprotokoll-Funkmodul, das auf dem SoC EFR32MG24 von Silicon Labs entwickelt wurde . Es zielt auf die Märkte Smart Home, Beleuchtung und Gebäudeautomation, Sensoren, Gateways und medizinische Geräte ab. Das MG24 2,4-GHz-Modul ist mit zwei Quarzen, einer passenden Schaltung, einem Arm Cortex-M33-Code, 1,5 MB Flash und 256 KB RAM sowie einer leistungsstarken integrierten PCB-Antenne ausgestattet. Die kompakte Größe, das robuste Design und der geringe Stromverbrauch machen es in den Zielanwendungen beliebt und stabil.

EFR32MG24 Multiprotokollmodul RF-BM-MG24B1

Leistungsstarker Prozessor

Sein 32-Bit-78-MHz-ARM®-Cortex®-M33-Kern kann bei flexiblen Leistungsmodi mit extrem niedrigem Strom betrieben werden.

Reichhaltiges Gedächtnis

Das Bluetooth 5.3-Modul integriert einen 39-MHz-Quarz und einen 32,768-kHz-Quarz, bis zu 1536 KB programmierbaren Flash und 256 KB RAM und ermöglicht so viele komplexe Anwendungen.

Multiprotokoll-2,4-GHz-Modul

Basierend auf dem Multiprotokoll EFR32MG24 Soc von Silicon Labs ist das 2,4-GHz-Modul mit Matter, OpenThread, Zigbee®, Bluetooth® 5.3 Low Energy, Bluetooth Mesh und 2,4 GHz Proprietary kompatibel.


Breite Peripheriegeräte

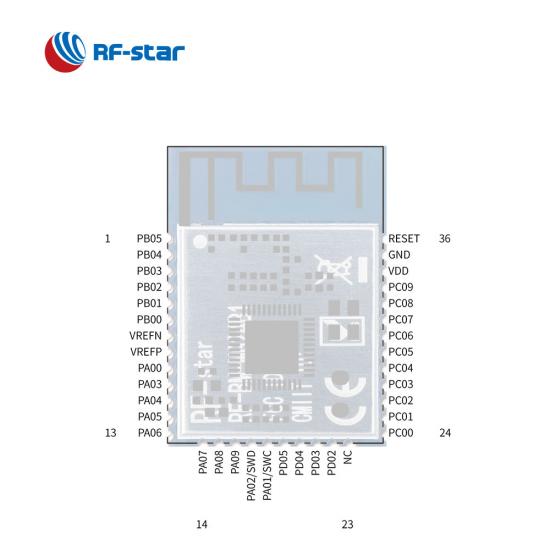

Es sind 30 GPIOs im Halbloch-Stempelgehäuse konzipiert und umfangreiche Peripheriegeräte wie Analog-Digital-Wandler, DMA, UART, RTC, I2C, Watchdog, PWM usw. können an jeden GPIO geroutet werden.

Ähnliche Resourcen:

Materieorientiertes Multiprotokoll RF-BM-MG24B1/2 über Silicon Labs MG24

Drahtloser SoC:

  • 32-Bit 76,8 MHz ARM®  Cortex® - M33
  • Sendeleistung: +10 dBm
  • Empfindlichkeit:
    • -105,7 dBm Empfindlichkeit bei 125 kbps GFSK
    • -97,6 dBm Empfindlichkeit bei 1 Mbit/s GFSK
    • -94,8 dBm Empfindlichkeit bei 2 Mbit/s GFSK
  • Erinnerung
    • 1536 kB Flash
    • 256 kB RAM
  • Datenrate: 1 Mbit/s, 2 Mbit/s, 125 kbit/s


Unterstütztes Modulationsformat

  • 2(G)FSK mit vollständig konfigurierbarer Formgebung
  • OQPSK DSSS
  • (G)MSK


Protokollunterstützung

  • Gegenstand
  • OpenThread
  • ZigBee
  • Bluetooth Low Energy (Bluetooth 5.3)
  • Bluetooth-Mesh
  • Proprietäres 2,4 GHz
  • Multiprotokoll

Derzeitiger Verbrauch:

  • 1,3 μA im EM2-Tiefschlafmodus
  • 4,4 mA RX-Strom (1 Mbit/s GFSK)
  • 5 mA Sendestrom bei 0 dBm Ausgangsleistung
  • 19,1 mA Sendestrom bei 10 dBm Ausgangsleistung



Arbeitsbereich:

  • Versorgungsspannungsbereich 2,2 V ~ 3,8 V; 1,8V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C
  • Lagertemperaturbereich: -40 °C ~ +125 °C



Umfangreiche Peripheriegeräte:

  • 30 GPIOs
  • Analog-Digital-Wandler
  • Analoger Komparator
  • Digital-Analog-Wandler
  • DMA
  • PRS
  • USART: UART/SPI/ISO7816/IrDA/I2S
  • EUSART: UART/SPI/DALI/IrDA
  • I2C
  • RTC
  • I2C
  • RTC
  • Wachhund
  • PWM
Drahtlose Module der Serie EFR32MG24 von Silicon Labs
Artikelnummer RF-BM-MG24B1 RF-BM-MG24B2
Foto RF-BM-MG24B1 RF-BM-MG24B2
IC EFR32MG24A410F1536IM48-B EFR32MG24A410F1536IM48-B
Kern 76,8 MHz ARM® Cortex®-M33 76,8 MHz ARM® Cortex®-M33
Antenne Leiterplatte Leiterplatte
RAM 256 KB 256 KB
Blitz 1536 KB 1536 KB
Protokolle Matter, OpenThread, ZigBee, BLE5.3, proprietär Matter, OpenThread, ZigBee, BLE5.3, proprietär
Stromversorgung 2,2 V ~ 3,8 V, empfohlen bis 3,3 V 2,2 V ~ 3,8 V, empfohlen bis 3,3 V
Frequenz 2,4 GHz 2,4 GHz
Max. TX-Leistung +10 dBm +19,5 dBm
Empfangsempfindlichkeit -105,7 dBm (125 kbps GFSK) -97,6 dBm (1 Mbit/s GFSK) -94,8 dBm (2 Mbit/s GFSK) -105,7 dBm (125 kbps GFSK) -97,6 dBm (1 Mbit/s GFSK) -94,8 dBm (2 Mbit/s GFSK)
GPIO 30 30
Arbeitstemperatur -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Lagertemperatur -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Übertragungsreichweite 240 m bei 1M PHY 470 m bei LE CODE 800 m bei 802.15.4 370 m bei 1M PHY 610 m bei LE CODE 1000 m bei 802.15.4
Abmessung (mm) 23,35 x 17,0 x 2,2 23,35 x 17,0 x 2,2
Paket Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß
OTA
Bluetooth Mesh
Langstrecken
2 Mbit/s PHY
AoA/AoD
UART-Protokoll N / A N / A
Funktionen Support Matter, reichhaltige Ressourcen Unterstützen Sie Materie, reichhaltige Ressourcen, hohe TX-Leistung
