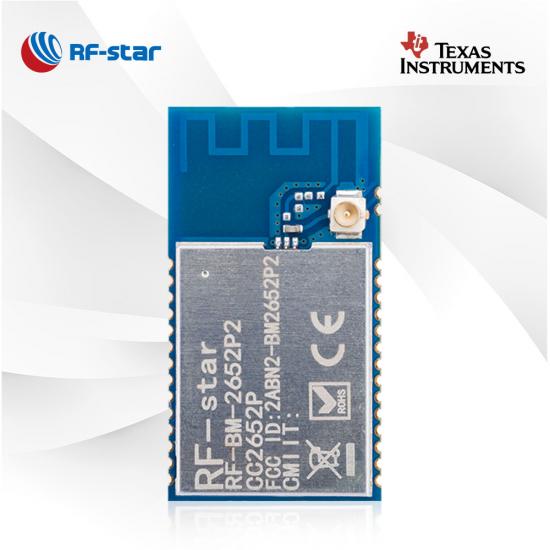

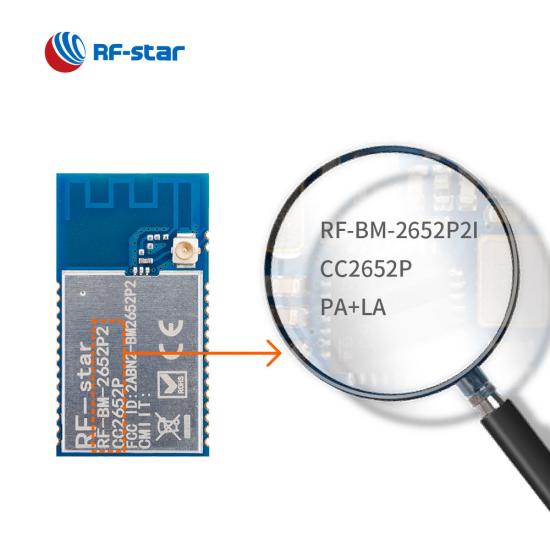

Multiprotokollmodul CC2652P mit integriertem PA und IPEX RF-BM-2652P2I

  • CC2652P Multi-protocol Module RF-BM-2652P2I
  • CC2652P Multi-protocol Module RF-BM-2652P2I
  • CC2652P Multi-protocol Module RF-BM-2652P2I
  • CC2652P Multi-protocol Module RF-BM-2652P2I
  • CC2652P Multi-protocol Module RF-BM-2652P2I

Multiprotokollmodul CC2652P mit integriertem PA und IPEX RF-BM-2652P2I

RF-BM-2652P2I ist ein RF-BM-2652P2-Modul mit einer IPEX-Anschlussversion. Dieses Modul zielt auf die Anforderungen der IoT-Märkte mit großer Reichweite ab. Das Modul unterstützt gleichzeitiges Multiprotokoll über einen Dynamic Multiprotocol Manager (DMM)-Treiber, wie Bluetooth 5.1 Low Energy, ZigBee, Thread IEEE 802.15.4, IPv6-fähige Smart Objects (6LoWPAN) und proprietäre, einschließlich des TI 15.4-Stack (2.4). GHz). RF-BM-2652P2I wird häufig in ZHA und Zigbee2MQTT eingesetzt.

  • P/N:

    RF-BM-2652P2I

  • SoC:

    CC2652P

  • Prozessor:

    48 MHz ARM® Cortex®-M4F

  • Protokolle:

    Bluetooth 5.1 Low Energy, Thread, Zigbee 3.0, IEEE 802.15.4, IPv6-enabled smart objects (6LoWPAN), proprietary

  • Arbeitsfrequenz:

    2402 MHz ~ 2480 MHz

  • Paket (mm):

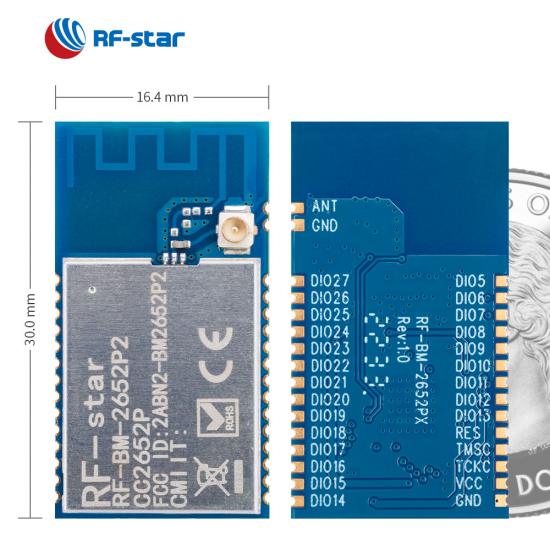

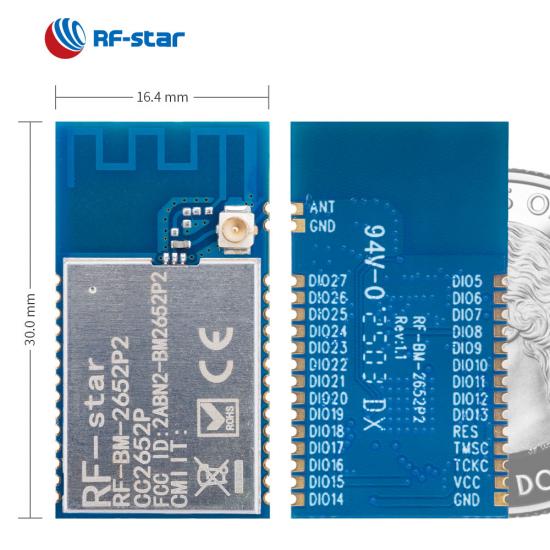

    30.0 × 16.4 × 2.3, half-hole, 1.27 pitch, 30-pin

  • Merkmale:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh, Zigbee coordinator, Zigbee network processor, IPEX connector output

  • GPIO:

    23

  • max. Sendeleistung:

    +20 dBm

  • Übertragungsbereich:

    500 m (@BLE), 800 m (@ZigBee)
Jetzt anfragen

RF-BM-2652P2I basiert auf dem TI CC2652P mit einem leistungsstarken 48-MHz-ARM® Cortex®-M4F-Prozessor. Dieses Multiprotokollmodul integriert einen 48-MHz-Quarz, einen 32,768-kHz-Quarz, 352 kB Flash, 256 kB ROM, einen LC-Filter und einen IPEX-Anschluss. Der IPEX-Anschluss und die maximale TX-Leistung von 20 dBm ermöglichen dem Modul den Betrieb mit extrem großer Übertragungsreichweite und extrem niedrigem Stromverbrauch. Unter der Treiberunterstützung des Dynamic Multiprotocol Manager (DMM) kann es auch in mehreren Protokollen gleichzeitig arbeiten.


TI CC2652P Multiprotokollmodul RF-BM-2652P2I

Dynamischer Multiprotokoll-Manager

Das CC2652P-Modul RF-BM-2652P2I lässt sich auch in einen DMM-Treiber integrieren und ermöglicht so mehrere Wireless-Stacks, z. BLE, ZigBee, Thread-Protokoll und mehr können nebeneinander existieren und gleichzeitig betrieben werden.

Mehrere Protokolle werden unterstützt

RF-BM-2652P2I mit IPEX-Anschluss ist ein 2,4-GHz-Multiprotokollmodul, das häufig in der Haus- und Gebäudeautomation, HAVC-Systemen, Gateways, Smart Grids, drahtlosen Sensornetzwerken usw. eingesetzt wird.

Hochleistungsverstärker

Mithilfe eines integrierten +20-dBm-Hochleistungsverstärkers mit erstklassigem Sendestromverbrauch bei 85 mA kann das CC2652P 2,4-GHz-HF-Modul dazu beitragen, dass Ihre drahtlosen Geräte eine viel größere Reichweite erreichen.


Umfangreiche Peripheriegeräte

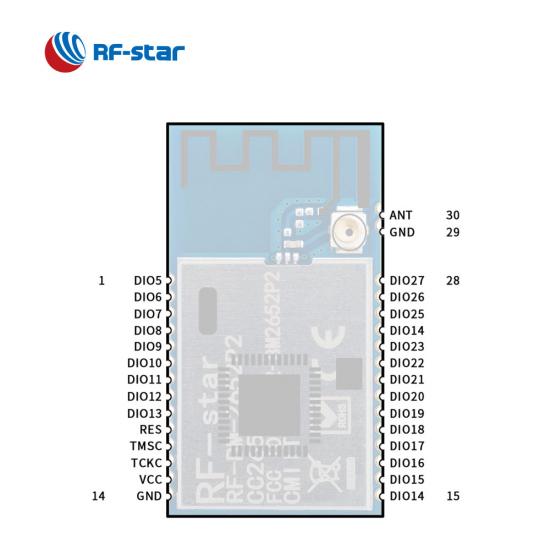

RF-BM-2652P2I bietet wie das RF-BM-2652P2-Modul 23 GPIOs im Stempelhalblochgehäuse und unterstützt umfangreiche Peripheriegeräte wie UART, SPI, I2C, I2S, ADC, DAC usw.

- Warenpräsentation -



Referenzressource:

Was sind  RF-Star ZigBee CC2652P-Module?

Wofür kann das RF-star ZigBee CC2652P-Modul verwendet werden?

Die ZigBee CC2652P-Lösung hilft Ihnen, weit weg von der Erdgasexplosion zu sein

Drahtloser SoC:


  • 48 MHz ARM® Cortex®  - M4F -Prozessor
  • Sendeleistung: Bis zu +20 dBm
  • Empfindlichkeit :
    • -100 dBm bei 802.15.4 (2,4 GHz)
    • -105 dBm bei Bluetooth 5.0 (LE-codiertes PHY) (125 kbps)
  • Erinnerung
    • 352 kB Flash
    • 256 kB ROM
    • 8 0 kB SRAM
  • Datenrate :
    • LE 1M PHY
    • LE 2M PHY
    • LE-codiertes PHY (große Reichweite)


Merkmale:


  • Bluetooth 5.1 Low Energy
  • Faden
  • Zigbee 3.0
  • IEEE 802.15.4
  • IPv6-fähige Smart Objects (6LoWPAN)
  • Proprietär
  • Bluetooth -Mesh
  • Peilung _

Arbeitsbereich:


  • Versorgungsspannungsbereich 1,8 V ~ 3,8 V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C



Umfangreiche Peripheriegeräte:


  • ADC
  • DAC
  • UART
  • SPI
  • I²C
  • I²S
  • RTC


Zertifikate :


  • FCC
  • CE


Multiprotokollmodule der Serie SimpleLink CC2652P von TI
Artikelnummer RF-BM-2652P4I RF-BM-2652P4 RF-BM-2652P3 RF-BM-2652P2I RF-BM-2652P2 RF-BM-2652P1
Foto CC2652P7 RF-BM-2652P4I Multiprotokollmodul CC2652P7 RF-BM-2652P4 Multiprotokollmodul CC2652P RF-BM-2652P3 Multiprotokollmodul CC2652P RF-BM-2652P2I Zigbee-Modul CC2652P RF-BM-2652P2 Zigbee-Modul CC2652P RF-BM-2652P1 Zigbee-Modul
IC CC2652P7 CC2652P7 CC2652P CC2652P CC2652P CC2652P
Kern 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M0+
Antenne IPEX/Halbloch-Schnittstelle Leiterplatte Leiterplatte IPEX/Halbloch-Schnittstelle Leiterplatte Halblochschnittstelle
RAM 152 KB 152 KB 88 KB 88 KB 88 KB 88 KB
Blitz 704 KB 704 KB 352 KB 352 KB 352 KB 352 KB
Protokolle Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, proprietäre Systeme, SimpleLink™ TI 15.4 Stack (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, proprietäre Systeme, SimpleLink™ TI 15.4 Stack (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, proprietäre Systeme, SimpleLink™ TI 15.4 Stack (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, proprietäre Systeme, SimpleLink™ TI 15.4 Stack (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, proprietäre Systeme, SimpleLink™ TI 15.4 Stack (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, proprietäre Systeme, SimpleLink™ TI 15.4 Stack (2,4 GHz)
Stromversorgung 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V
Frequenz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. TX-Leistung +20 dBm +20 dBm +20 dBm +20 dBm +20 dBm +20 dBm
Empfangsempfindlichkeit -99 dBm bei 802.15.4 (2,4 GHz) -104 dBm bei 125 kbps BLE-codierter PHY -99 dBm bei 802.15.4 (2,4 GHz) -104 dBm bei 125 kbps BLE-codierter PHY -100 dBm bei 802.15.4 (2,4 GHz) -105 dBm bei 125 kbps BLE-codierter PHY -100 dBm bei 802.15.4 (2,4 GHz) -105 dBm bei 125 kbps BLE-codierter PHY -100 dBm bei 802.15.4 (2,4 GHz) -105 dBm bei 125 kbps BLE-codierter PHY -100 dBm bei 802.15.4 (2,4 GHz) -105 dBm bei 125 kbps BLE-codierter PHY
GPIO 23 23 11 23 23 23
Arbeitstemperatur -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Lagertemperatur -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Übertragungsreichweite 180 m bei 1M PHY (externe PCB-Antenne) 240 m bei LE-codiertem PHY (externe PCB-Antenne) 1200 m bei 802.15.4 (externe Klebestiftantenne) 150 m bei 1M PHY 220 m bei LE-codiertem PHY 600 m bei 802.15.4 150 m bei 1M PHY 220 m bei LE-codiertem PHY 600 m bei 802.15.4 180 m bei 1M PHY (externe PCB-Antenne) 240 m bei LE-codiertem PHY (externe PCB-Antenne) 1200 m bei 802.15.4 (externe Klebestiftantenne) 150 m bei 1M PHY 220 m bei LE-codiertem PHY 600 m bei 802.15.4 180 m bei 1M PHY (externe PCB-Antenne) 240 m bei LE-codiertem PHY (externe PCB-Antenne) 1200 m bei 802.15.4 (externe Klebestiftantenne)
Abmessung (mm) 30,0 x 16,4 x 2,2 30,0 x 16,4 x 2,2 24,0 x 16,0 x 2,1 30,0 x 16,4 x 2,2 30,0 x 16,4 x 2,2 25,0 x 16,4 x 2,2
Paket Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß
OTA √ √ √ √ √ √
Bluetooth Mesh √ √ √ √ √ √
Langstrecken √ √ √ √ √ √
2 Mbit/s PHY √ √ √ √ √ √
AoA/AoD √ √ √ √ √ √
UART-Protokoll N / A N / A N / A N / A N / A N / A
Anwendung Smart-Home-Gateway, Gebäudeautomation Hausautomation, Brandmelderzentrale (FACP) Rauch- und Wärmemelder, Vermögensverfolgung Fabrikautomatisierung und -steuerung, Gebäudesicherheitssysteme Sicherheitssysteme, Gateway Smart Grid, drahtlose Sensornetzwerke
