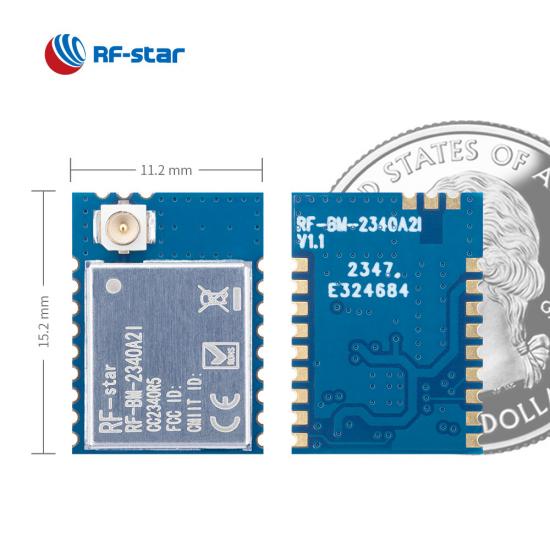

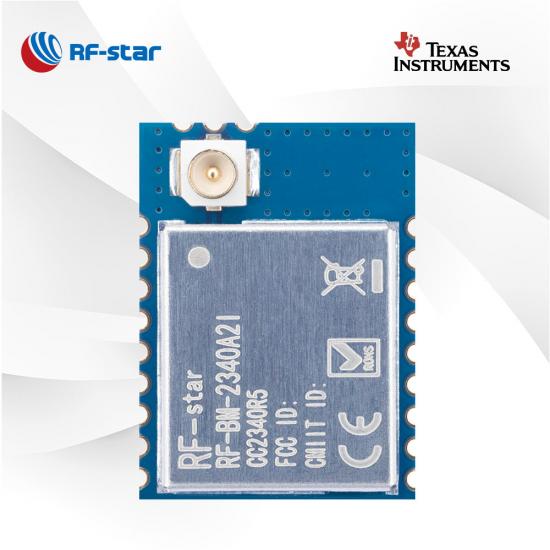

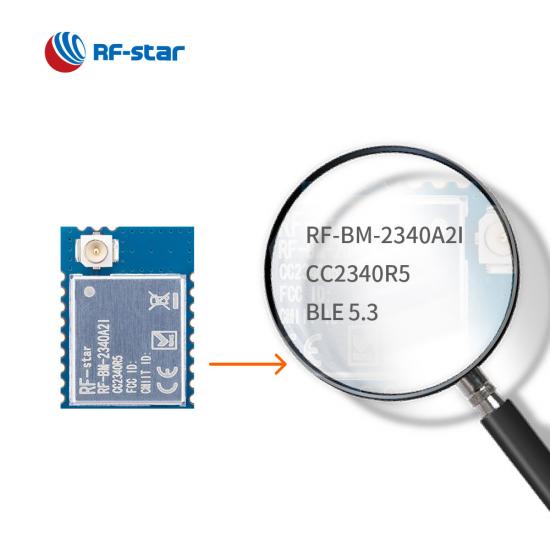

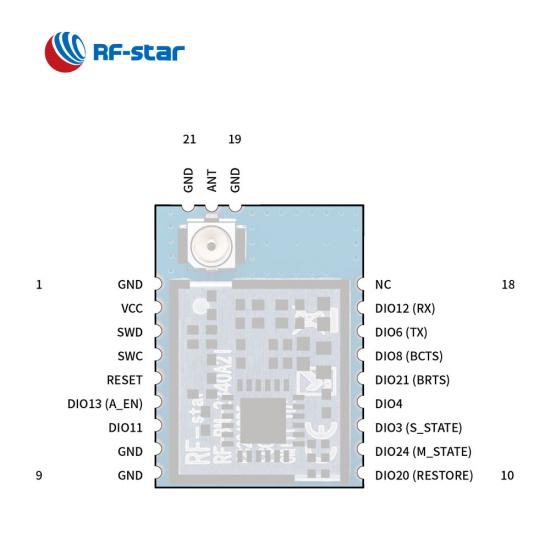

Das Multiprotokoll-Modul RF-BM-2340A2I mit integriertem CC2340R5-IC, ein neugeborenes Mitglied der CC2340Rx-Modulfamilie , taucht sofort in der Öffentlichkeit auf. Wie RF-BM-2340A2 ist auch RF-BM-2340A2I ein UART-Bluetooth-LE-Modul mit 12 verfügbaren GPIOs, das gleichzeitig ZigBee 3.0 , SimpleLinkTM TI 15.4-Stack und proprietäre Systeme unterstützt. Das Highlight ist der IPEX-Anschluss zur Erweiterung weiterer Antennen und das kompakte Design (15,2 mm x 11,2 mm x 1,7 mm). Aufgrund mehrerer umfangreicher Antennen, umfangreicher Peripherieschnittstellen (z. B. UART, SPI, I2C usw.) und eines geringen Stromverbrauchs mit einem Standby-Strom von weniger als 710 nA ermöglicht Ihnen das CC2340R5-Modul die schnelle Erstellung Ihrer tragbaren IoT-Produkte und -Geräte .
Multiprotokollkapazität
CC2340-Module unterstützen BLE 5.3, ZigBee, SimpleLink™ TI 15.4-Stack und proprietäre 2,4-GHz-Protokolle und eignen sich für Smart Home, Brandschutzsysteme, Unterhaltungselektronik usw.
Flexible Antennenoptionen
Die verschiedenen HF-Ausgangsmodi des RF-BM-2340A2I-Moduls, wie der Halbloch-ANT-HF-Pin und der IPEX-Anschluss, sind für Anwendungen mit größerer Reichweite konzipiert.
Reichhaltige Ressourcen
Wie die CC2340R5-Module ist RF-BM-2340A2I mit einem systemintern programmierbaren Flash von 512 KB, ausreichend ROM für Bootloader und Treiber von 12 KB und einem System-RAM (SRAM) mit extrem geringem Leckverlust von 36 KB ausgestattet.
Hochleistungs-RF
Seine Ausgangsleistung erreicht bis zu +8 dBm mit Temperaturkompensation und die Empfangsempfindlichkeit ist auf -96 dBm für BLE 1 Mbit/s und -102 dBm für BLE Coded PHY 125 kbps optimiert.
Serial Port (UART)-Protokoll
RF-BM-2340A2I ist in das transparente Übertragungsprotokoll BLE5.0 (Protokoll der seriellen Schnittstelle) eingebettet, um umfangreiche Funktionen mit AT-Befehlen zu realisieren.
