RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.
  • BLE5.0 TI CC2340R5 Module Named RF-BM-2340A2
  • BLE5.0 TI CC2340R5 Module Named RF-BM-2340A2
  • BLE5.0 TI CC2340R5 Module Named RF-BM-2340A2

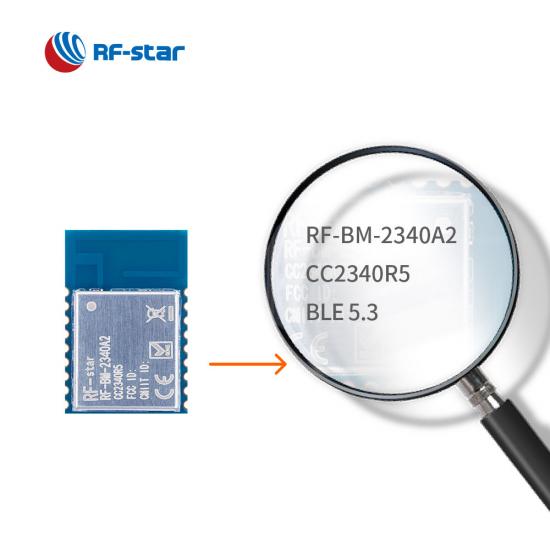

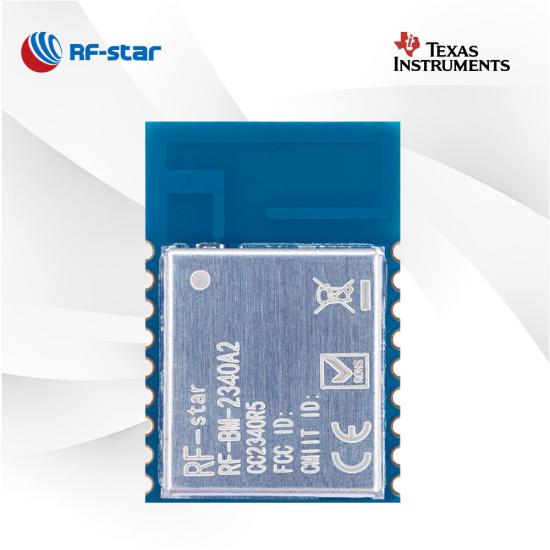

Kompaktes BLE5.0 TI CC2340R5 Modul RF-BM-2340A2

RF-BM-2340A2 ist ein Bluetooth LE 5.0-Modul, das in die CC2340R5-MCU integriert ist und ZigBee 3.0, SimpleLink TM TI 15.4-Stack und ein proprietäres System unterstützt . Als neues CC2340Rx-Modul sind seine hohe Leistung, sein extrem geringer Stromverbrauch und seine kompakte Größe in der elektronischen Regaletikettierung (ESL), in der Medizintechnik, in der Gebäudeautomation und in weiteren drahtlosen HF-Anwendungen willkommen. Senden Sie jetzt eine Anfrage.

  • P/N:

    RF-BM-2340A2
  • SoC:

    CC2340R5
  • Prozessor:

    48 MHz ARM® Cortex®-M0+
  • Protokolle:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system
  • Arbeitsfrequenz:

    2402 MHz ~ 2480 MHz

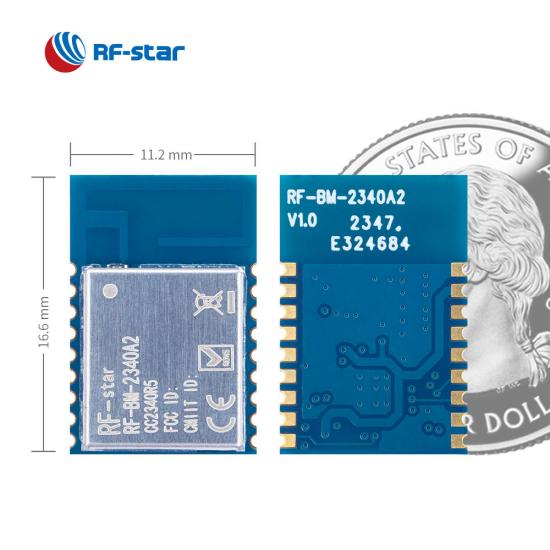

  • Paket (mm):

    16.6 x 11.2 x 1.7, half-hole, 1.27 pitch, 18-pin
  • Merkmale:

    Direction finding AoA/AoD, Bluetooth mesh (low power node), ZigBee, PCB antenna
  • GPIO:

    12
  • max. Sendeleistung:

    +8 dBm
  • Übertragungsbereich:

    130 m @ 1M PHY,180 m @ LE Coded PHY

Als eines der neu veröffentlichten CC2340Rx-Module unterstützt RF-BM-2340A2 ebenso wie RF-BM-2340B1 , das auf MCUs der CC2340R5-Serie basiert, gleichzeitig mehrere Protokolle , darunter Bluetooth 5.3 Low Energy, ZigBee 3.0 , SimpleLinkTM TI 15.4-Stack und Proprietäres System. Dieses BLE-Modul ist jedoch für eine viel kleinere Größe optimiert und verfügt über eine leistungsstarke integrierte Inverted-F-PCB-Antenne, bis zu 12 GPIO und umfangreiche Peripheriegeräte wie UART, I2C und SPI . Es wird als UART-Bluetooth-Modul behandelt , um den Entwicklungszyklus dieser IoT-Designprojekte auf den Märkten zu verkürzen und BLE-Geräten eine stabile und zuverlässige Verbindung zu ermöglichen.

Merkmale des TI CC2340R5 BLE-Moduls RF-BM-2340A2

- Bewerbungen -

·  Blutzuckermessgerät

·  Pulsoximeter

·  Leuchten _

· Bluetooth-Stecker

· Temperatur- und Feuchtigkeitssensoren

· HAVC

Anwendungen des TI CC2340R5 BLE-Moduls RF-BM-2340A2


Drahtloser SoC:

· 48 MHz ARM® Cortex®  -M0 + Prozessor

· Sendeleistung: Bis zu +8 dBm

· Empfindlichkeit :

- -96 dBm bei 802.15.4 (2,4 GHz)

- -102 dBm bei Bluetooth 5.0 (LE-codiertes PHY) (125 kbps)

· Speicher

- 512 KB Flash

- 12 KB ROM

- 36 KB SRAM

·  Datenrate :

- LE 1M PHY

- LE 2M PHY

- LE-codiertes PHY (große Reichweite)



Merkmale:

· Bluetooth 5.3 Low Energy

· ZigBee 3.0

· Proprietär

·  B luetooth Mesh (Low-Power-Knoten)

·  SimpleLink TM  TI 15.4-Stack



Arbeitsbereich:

· Versorgungsspannungsbereich 1,8 V ~ 3,8 V

· Arbeitstemperaturbereich: -40 °C ~ +85 °C



Umfangreiche Peripheriegeräte:

· ADC

· UART

· SPI

· I2C

·  RTC
