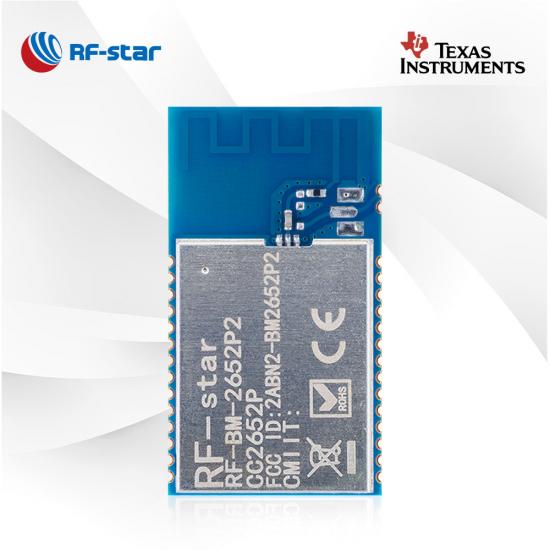

CC2652P Multiprotokoll-Modul mit integriertem PA RF-BM-2652P2

Das Modul RF-BM-2652P2 ist für die drahtlose Kommunikation mit geringem Stromverbrauch und fortschrittliche Sensorik in IoT-Märkten vorgesehen. Das CC2652P-Modul unterstützt Bluetooth 5.1 Low Energy, ZigBee, Thread IEEE 802.15.4, IPv6-fähige Smart Objects (6LoWPAN) und proprietäre, einschließlich des TI 15.4-Stack (2,4 GHz) sowie gleichzeitiges Multiprotokoll über einen Dynamic Multiprotocol Manager (DMM). ) Fahrer. RF-BM-2652P2 ist das beliebteste Multiprotokollmodul, das in der Gateway-Anwendung verwendet wird.

P/N:
RF-BM-2652P2
SoC:
CC2652P
Prozessor:
48 MHz ARM® Cortex®-M4F
Protokolle:
Bluetooth 5.1 Low Energy, Thread, Zigbee 3.0, IEEE 802.15.4, IPv6-enabled smart objects (6LoWPAN), proprietary
Arbeitsfrequenz:
2402 MHz ~ 2480 MHz
Paket (mm):

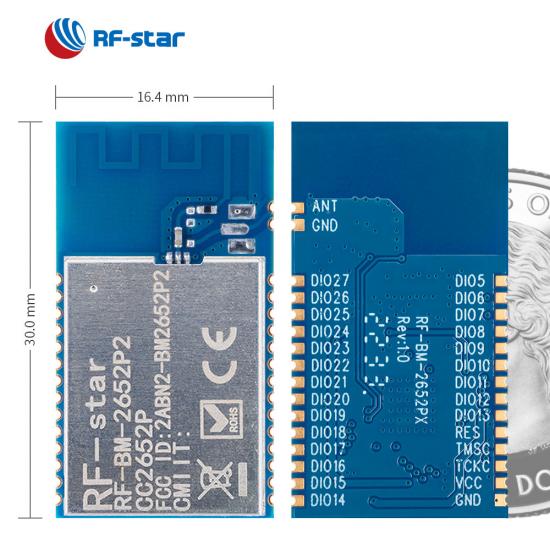

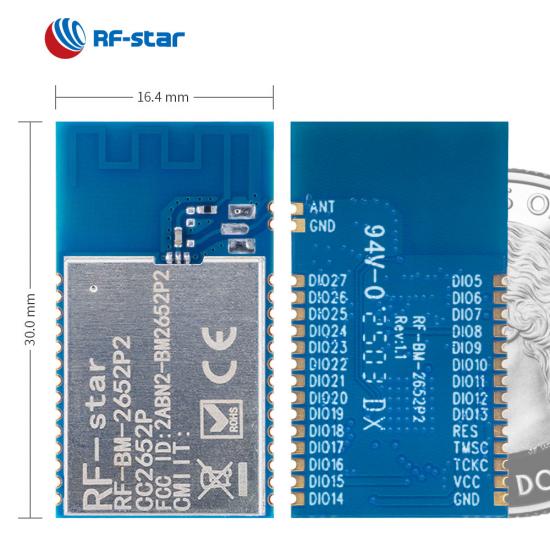

30.0 × 16.4 × 2.2, half-hole, 1.27 pitch, 30-pin
Merkmale:
LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh, Zigbee coordinator, Zigbee network processor, three kinds of RF output: PCB onboard antenna / IPEX connector / half-hole interface
GPIO:
23
max. Sendeleistung:
+20 dBm
Übertragungsbereich:
500 m (@BLE), 800 m (@ZigBee)

Jetzt anfragen

RF-BM-2652P2 , ein TI CC2652P-basiertes Multiprotokollmodul , arbeitet unter einem leistungsstarken 48-MHz-ARM® Cortex®-M4F-Prozessor . Es integriert einen 48-MHz-Quarz, einen 32,768-kHz-Quarz, 352 kB Flash, 256 kB ROM, einen LC-Filter und eine HF-Ausgangsoption einer leistungsstarken PCB-Onboard-Antenne, einen IPEX-Anschluss und eine Halblochschnittstelle. Der Mehrfachausgang und die maximale TX-Leistung von 20 dBm ermöglichen es dem Modul, mit der besten Übertragungsreichweite seiner Klasse und geringem Stromverbrauch zu arbeiten. Und der Dynamic Multiprotocol Manager (DMM)-Treiber ermöglicht auch den gleichzeitigen Multiprotokollbetrieb, Koexistenz- und Bereitstellungsoptionen und ermöglicht die Erstellung komplexer IoT-Systeme mit einem IC. Das CC2652P 2.4G RF-Modul wird von ZigBee-Hausautomatisierungs-, ZigBee2MQTT- Koordinator- und Fernsensoranwendungen bevorzugt.

CC2652P Multiprotokollmodul RF-BM-2652P2

Mehrere Protokolle werden unterstützt

RF-BM-2652P2 ist ein 2,4-GHz-Funkmodul, das Thread, Zigbee®, Bluetooth® 5.3 Low Energy, IEEE 802.15.4, IPv6-fähige Smart Objects (6LoWPAN) und proprietäre Systeme, einschließlich des TI 15.4-Stack (2,4 GHz), unterstützt. .

Hochleistungsverstärker

Mithilfe eines integrierten +20-dBm-Hochleistungsverstärkers mit erstklassigem Sendestromverbrauch bei 85 mA kann das CC2652P 2,4-GHz-HF-Modul dazu beitragen, dass Ihre drahtlosen Geräte eine viel größere Reichweite erreichen.

Drei HF-Ausgangsoptionen

Wenn Sie ein Multiprotokollmodul in Ihr Projekt einbetten, können Sie sich für eine leistungsstarke PCB-Onboard-Antenne entscheiden. Außerdem sind ein IPEX-Anschluss und eine Halblochschnittstelle verfügbar.

Dynamischer Multiprotokoll-Manager

Das CC2652P-Modul RF-BM-2652P2 mit dem DMM-Treiber ermöglicht mehrere Wireless-Stacks, z. BLE, ZigBee, Thread-Protokoll und mehr können nebeneinander existieren und gleichzeitig betrieben werden.

- Warenpräsentation -

Referenzressource:

Was sind RF-Star ZigBee CC2652P-Module?

Wofür kann das RF-star ZigBee CC2652P-Modul verwendet werden?

Die ZigBee CC2652P-Lösung hilft Ihnen, weit weg von der Erdgasexplosion zu sein

Drahtloser SoC:

48 MHz ARM® ^Cortex® - ^M4F -Prozessor
Sendeleistung: Bis zu +20 dBm
Empfindlichkeit :

-100 dBm bei 802.15.4 (2,4 GHz)
-105 dBm bei Bluetooth 5.0 (LE-codiertes PHY) (125 kbps)

Erinnerung

352 kB Flash
256 kB ROM
8 0 kB SRAM

Datenrate :

LE 1M PHY
LE 2M PHY
LE-codiertes PHY (große Reichweite)

Merkmale:

Bluetooth 5.1 Low Energy
Faden
Zigbee 3.0
IEEE 802.15.4
IPv6-fähige Smart Objects (6LoWPAN)
Proprietär
Bluetooth -Mesh
Peilung _

Arbeitsbereich:

Versorgungsspannungsbereich 1,8 V ~ 3,8 V
Arbeitstemperaturbereich: -40 °C ~ +85 °C

Umfangreiche Peripheriegeräte:

ADC
DAC
UART
SPI
I²C
I²S
RTC

Zertifikate :

RF-BM-2652P2 RF-BM-2652P2I Hardware-Datenblatt V1.1_20230525

Multiprotokollmodule der Serie SimpleLink CC2652P von TI
Artikelnummer	RF-BM-2652P4I	RF-BM-2652P4	RF-BM-2652P3	RF-BM-2652P2I	RF-BM-2652P2	RF-BM-2652P1
Foto
IC	CC2652P7	CC2652P7	CC2652P	CC2652P	CC2652P	CC2652P
Kern	48 MHz ARM® Cortex®-M4F	48 MHz ARM® Cortex®-M4F	48 MHz ARM® Cortex®-M4F	48 MHz ARM® Cortex®-M4F	48 MHz ARM® Cortex®-M4F	48 MHz ARM® Cortex®-M0+
Antenne	IPEX/Halbloch-Schnittstelle	Leiterplatte	Leiterplatte	IPEX/Halbloch-Schnittstelle	Leiterplatte	Halblochschnittstelle
RAM	152 KB	152 KB	88 KB	88 KB	88 KB	88 KB
Blitz	704 KB	704 KB	352 KB	352 KB	352 KB	352 KB
Protokolle	Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, proprietäre Systeme, SimpleLink™ TI 15.4 Stack (2,4 GHz)	Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, proprietäre Systeme, SimpleLink™ TI 15.4 Stack (2,4 GHz)	Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, proprietäre Systeme, SimpleLink™ TI 15.4 Stack (2,4 GHz)	Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, proprietäre Systeme, SimpleLink™ TI 15.4 Stack (2,4 GHz)	Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, proprietäre Systeme, SimpleLink™ TI 15.4 Stack (2,4 GHz)	Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, proprietäre Systeme, SimpleLink™ TI 15.4 Stack (2,4 GHz)
Stromversorgung	1,8 V ~ 3,8 V, empfohlen bis 3,3 V	1,8 V ~ 3,8 V, empfohlen bis 3,3 V	1,8 V ~ 3,8 V, empfohlen bis 3,3 V	1,8 V ~ 3,8 V, empfohlen bis 3,3 V	1,8 V ~ 3,8 V, empfohlen bis 3,3 V	1,8 V ~ 3,8 V, empfohlen bis 3,3 V
Frequenz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Max. TX-Leistung	+20 dBm	+20 dBm	+20 dBm	+20 dBm	+20 dBm	+20 dBm
Empfangsempfindlichkeit	-99 dBm bei 802.15.4 (2,4 GHz) -104 dBm bei 125 kbps BLE-codierter PHY	-99 dBm bei 802.15.4 (2,4 GHz) -104 dBm bei 125 kbps BLE-codierter PHY	-100 dBm bei 802.15.4 (2,4 GHz) -105 dBm bei 125 kbps BLE-codierter PHY	-100 dBm bei 802.15.4 (2,4 GHz) -105 dBm bei 125 kbps BLE-codierter PHY	-100 dBm bei 802.15.4 (2,4 GHz) -105 dBm bei 125 kbps BLE-codierter PHY	-100 dBm bei 802.15.4 (2,4 GHz) -105 dBm bei 125 kbps BLE-codierter PHY
GPIO	23	23	11	23	23	23
Arbeitstemperatur	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Lagertemperatur	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Übertragungsreichweite	180 m bei 1M PHY (externe PCB-Antenne) 240 m bei LE-codiertem PHY (externe PCB-Antenne) 1200 m bei 802.15.4 (externe Klebestiftantenne)	150 m bei 1M PHY 220 m bei LE-codiertem PHY 600 m bei 802.15.4	150 m bei 1M PHY 220 m bei LE-codiertem PHY 600 m bei 802.15.4	180 m bei 1M PHY (externe PCB-Antenne) 240 m bei LE-codiertem PHY (externe PCB-Antenne) 1200 m bei 802.15.4 (externe Klebestiftantenne)	150 m bei 1M PHY 220 m bei LE-codiertem PHY 600 m bei 802.15.4	180 m bei 1M PHY (externe PCB-Antenne) 240 m bei LE-codiertem PHY (externe PCB-Antenne) 1200 m bei 802.15.4 (externe Klebestiftantenne)
Abmessung (mm)	30,0 x 16,4 x 2,2	30,0 x 16,4 x 2,2	24,0 x 16,0 x 2,1	30,0 x 16,4 x 2,2	30,0 x 16,4 x 2,2	25,0 x 16,4 x 2,2
Paket	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß
OTA	√	√	√	√	√	√
Bluetooth Mesh	√	√	√	√	√	√
Langstrecken	√	√	√	√	√	√
2 Mbit/s PHY	√	√	√	√	√	√
AoA/AoD	√	√	√	√	√	√
UART-Protokoll	N / A	N / A	N / A	N / A	N / A	N / A
Anwendung	Smart-Home-Gateway, Gebäudeautomation	Hausautomation, Brandmelderzentrale (FACP)	Rauch- und Wärmemelder, Vermögensverfolgung	Fabrikautomatisierung und -steuerung, Gebäudesicherheitssysteme	Sicherheitssysteme, Gateway	Smart Grid, drahtlose Sensornetzwerke
