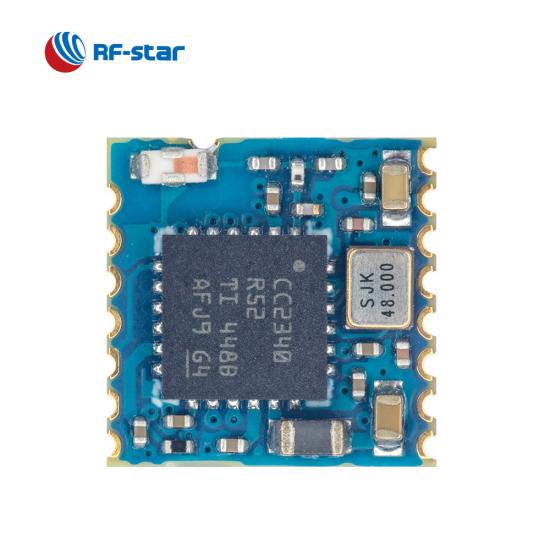

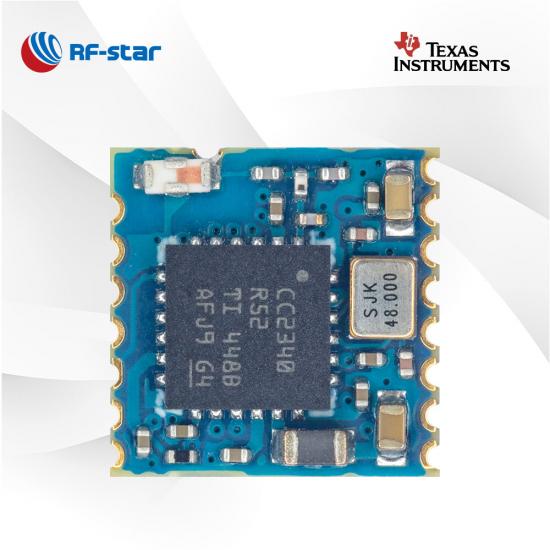

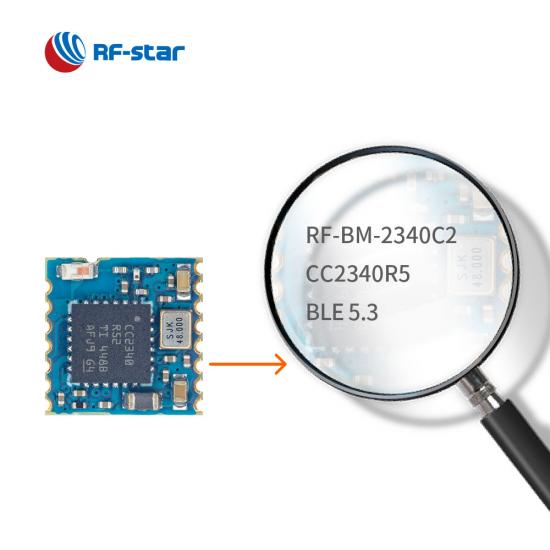

RF-BM-2340C2, ein neu eingetroffenes Multiprotokollmodul aus CC2340Rx-Modulen , ist auch ein Bluetooth Low Energy (BLE)-Modul, das mit ZigBee 3.0, SimpleLinkTM TI 15.4-Stack und proprietären Systemen kompatibel ist. Diese Highlights, wie ein leistungsstarker 48-MHz-ARM®-Cortex®-M0+-Prozessor, ein systeminterner programmierbarer Flash von 512 KB, ein SRAM mit extrem geringem Leckverlust von 36 KB, bis zu 12 GPIOs usw., ermöglichen das CC2340R5- Modul mit Chip-Antenne mit hoher Zuverlässigkeit und hoher Entstörungsfähigkeit. Viele fortschrittliche Peripheriegeräte, z. B. ADC, UART, SPI, I2C und RTC, geben dem BLE-Modul mehr Möglichkeiten, in verschiedenen Anwendungen zu arbeiten. Das Modul kann mit einem transparenten Übertragungsprotokoll ausgestattet werden, wodurch es besser mit Anwendungen kompatibel ist, die über eine primäre MCU verfügen.
Zwei HF-Ausgabemodi
Mit zwei verschiedenen HF-Ausgangsmodi stehen ein Halbloch-ANT-HF-Pin und eine Chip-Antenne zur Verfügung, um die Anforderungen Ihres Projekts zu erfüllen.
Umfangreiche Peripheriegeräte

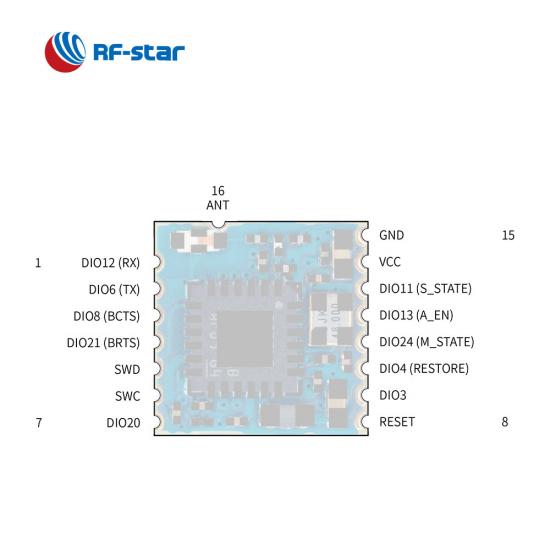

Eines der CC2340R5-Module unterstützt auch umfangreiche Peripheriegeräte wie UART, SPI, I2C, ADC usw. Es bietet 12 GPIOs im kleinen Paket.
Serial Port (UART)-Protokoll
RF-BM-2340C2 ist in das transparente Übertragungsprotokoll BLE5.0 (Protokoll der seriellen Schnittstelle) eingebettet, um umfangreiche Funktionen mit AT-Befehlen zu realisieren.
Kompakte Größe

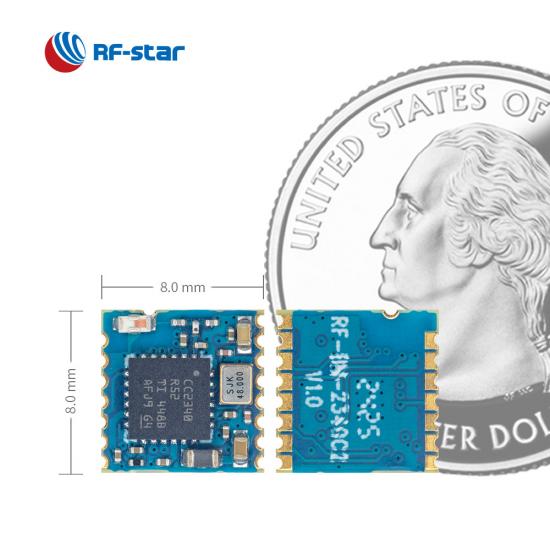

Die winzige Größe des RF-BM-2340C2-Moduls mit einem 8 mm x 8 mm großen Stempel-Halblochgehäuse ermöglicht die Einbettung in eine platzbeschränkte Anwendung.
Hochleistungs-RF
RF-BM-2340C2 bietet eine leistungsstarke Funkfrequenz mit einer Ausgangsleistung von bis zu +8 dBm und einer erstklassigen Empfangsempfindlichkeit von -96 dBm für BLE 1 Mbit/s und -102 dBm für BLE Coded PHY 125 kbps.
