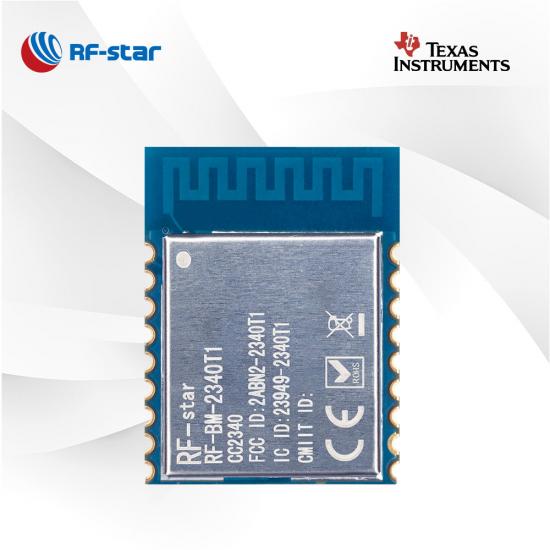

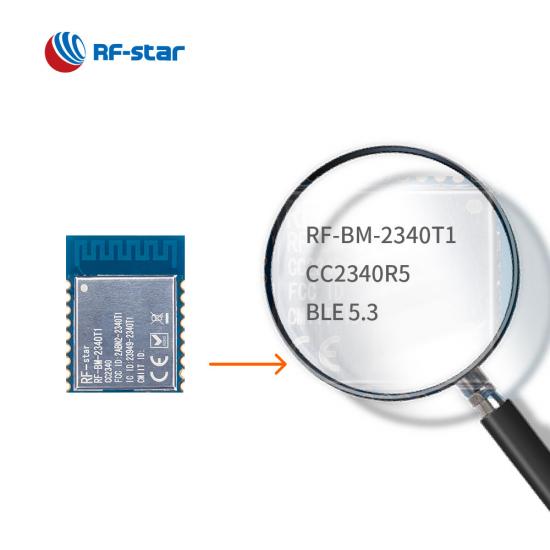

Benutzerfreundliches CC2340R5 Bluetooth 5.3 Low Energy ZigBee 3.0-Modul RF-BM-2340T1

  • CC2340R5 Bluetooth 5.3 Low Energy ZigBee 3.0 Module RF-BM-2340T1
  • CC2340R5 Bluetooth 5.3 Low Energy ZigBee 3.0 Module RF-BM-2340T1
  • CC2340R5 Bluetooth 5.3 Low Energy ZigBee 3.0 Module RF-BM-2340T1
  • CC2340R5 Bluetooth 5.3 Low Energy ZigBee 3.0 Module RF-BM-2340T1

Benutzerfreundliches CC2340R5 Bluetooth 5.3 Low Energy ZigBee 3.0-Modul RF-BM-2340T1

RF-BM-2340T1 ist ein flexibles Bluetooth 5.3 Low Energy-Modul basierend auf dem TI CC2340R5-Chipsatz. Es unterstützt außerdem Thread, ZigBee®, IEEE 802.15.4 und proprietäres 2,4 GHz. Die leistungsstarke Funkfrequenz, der extrem niedrige Stromverbrauch und der umfangreiche Speicher bieten eine perfekte drahtlose Konnektivitätslösung für drahtlose Sensoren, Lichtsteuerung, Beacon, Anlagenverfolgung, Medizin, ESL und Automobilelektronik. Das konkurrierende Modul der CC2340-Serie ist mittlerweile mit gängigen Funkmodulen kompatibel.

  • P/N:

    RF-BM-2340T1

  • SoC:

    CC2340R5

  • Prozessor:

    48 MHz ARM® Cortex®-M0+

  • Protokolle:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system

  • Arbeitsfrequenz:

    2402 MHz ~ 2480 MHz

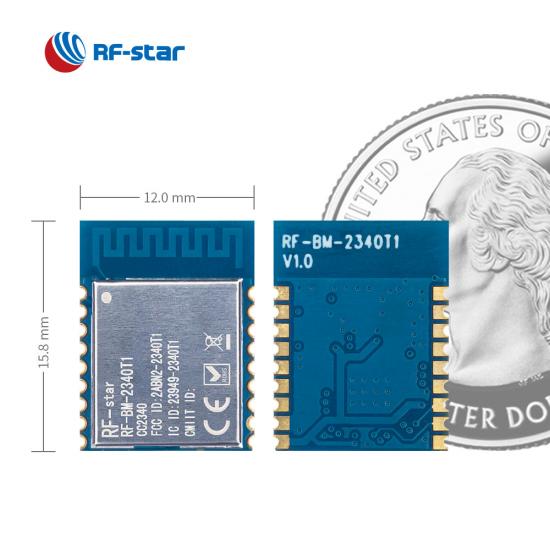

  • Paket (mm):

    15.8 × 12.0 × 2.2, half-hole, 1.27 pitch, 18-pin

  • Merkmale:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), OTA

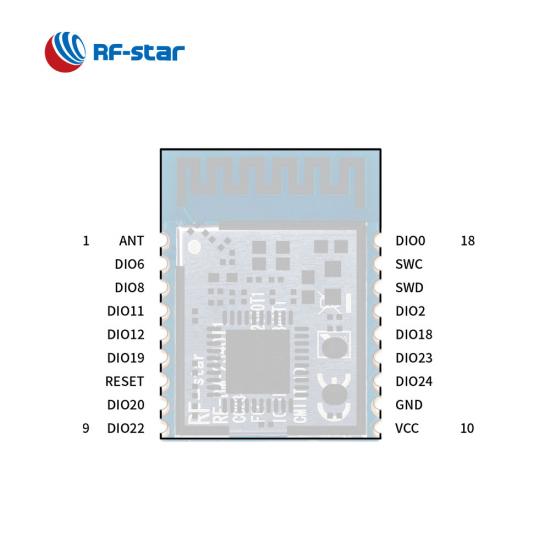

  • GPIO:

    14

  • max. Sendeleistung:

    +8 dBm

  • Übertragungsbereich:

    130 m @ 1M PHY, 180 m @ LE Coded PHY
Jetzt anfragen

RF-BM-2340T2 ist ein neues HF-Modul der CC2340R5-Serie , das Bluetooth 5.3 Low Energy (BLE), ZigBee 3.0, SimpleLinkTM TI 15.4-Stack und proprietäre Systeme unterstützt. Das Modul in Industriequalität integriert einen 48-MHz-Quarz, 512 KB systeminternen programmierbaren Flash, 12 KB ROM für den Bootloader und 36 KB SRAM mit extrem geringem Leckstrom. Der ARM® Cortex®-M0+-Kernprozessor ermöglicht den Betrieb von Anwendungen mit großer Reichweite und geringem Stromverbrauch bei extrem niedrigem Strom und flexiblen Leistungsmodi. Für unterschiedliche Anforderungen stehen eine PCB-Antenne und eine Halbloch-HF-Ausgangsschnittstelle zur Verfügung. Darüber hinaus hilft Ihnen das serielle Bluetooth-UART-Port-Protokoll von RF-star, Ihre Entwicklung schnell zu starten.


Später werden unsere CC2340 Bluetooth LE-Module anschließend Channel Sounding- Modi unterstützen   .

CC2340R5 Multiprotokollmodul RF-BM-2340T1


Referenzressource:

Erschwingliche CC2340R5 Bluetooth 5.3-Module – jetzt auf Lager

Einführung des Ultra-Low-Power-BLE-Moduls RF-BM-2340B1 der CC2340-Serie

Vergleich in CC2340 Bluetooth LE-Modulen



Drahtloser SoC:

  • 48 MHz ARM® Cortex®  - M0 + Prozessor

  • Sendeleistung: Bis zu +8 dBm
  • Empfindlichkeit:

    • -96 dBm bei 802.15.4 (2,4 GHz)

    • -102 dBm bei Bluetooth 5.0 (LE-codiertes PHY) (125 kbps)

  • Erinnerung
    • 512 kB Flash
    • 12 kB ROM
    • 36 KB SRAM

  • Datenrate​

    • LE 1M PHY
    • LE 2M PHY
    • LE-codiertes PHY (große Reichweite)



Protokolle:

  • Bluetooth 5.3 Low Energy

  • Zigbee 3.0

  • Proprietär

  • SimpleLink  TM TI 15,4-Stack


Arbeitsbereich:

  • Versorgungsspannungsbereich 1,8 V ~ 3,8 V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C


Umfangreiche Peripheriegeräte:

  • ADC
  • UART
  • SPI
  • Ich 2 C
  • RTC
