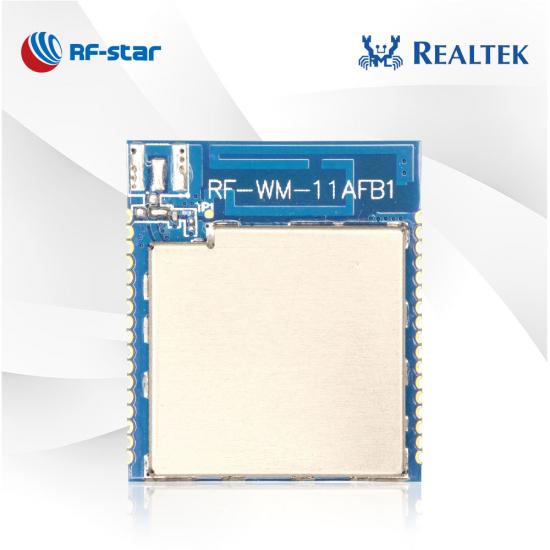

RealTek RTL8711AF WLAN Wi-Fi Modul RF-WM-11AFB1

RF-WM-11AFB1 ist ein Wi-Fi-Modul, das auf Märkte mit geringem Stromverbrauch ausgerichtet ist. Das Modul mit umfangreichen Ressourcen macht es in den Anwendungen des Internets der Dinge beliebt.

  • P/N:

    RF-WM-11AFB1
  • SoC:

    RTL8711AF
  • Prozessor:

    ARM® Cortex™-M3 (up to 166 MHz)
  • Protokolle:

    2.4 GHz 1T1R 802.11 b/g/n up to 150 Mbps; 20 MHz and 40 MHz
  • Arbeitsfrequenz:

    2401 MHz ~ 2484 MHz

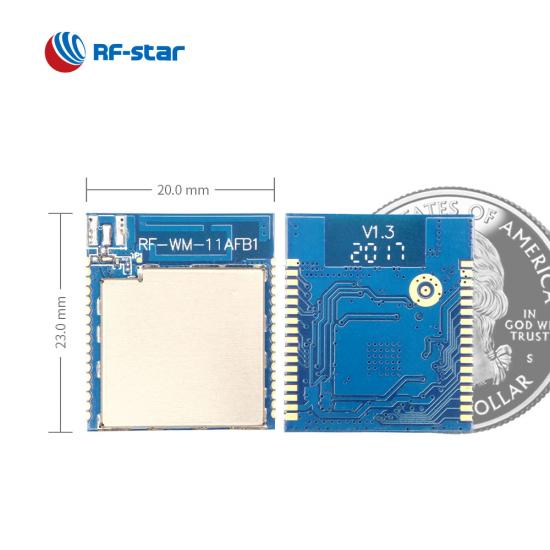

  • Paket (mm):

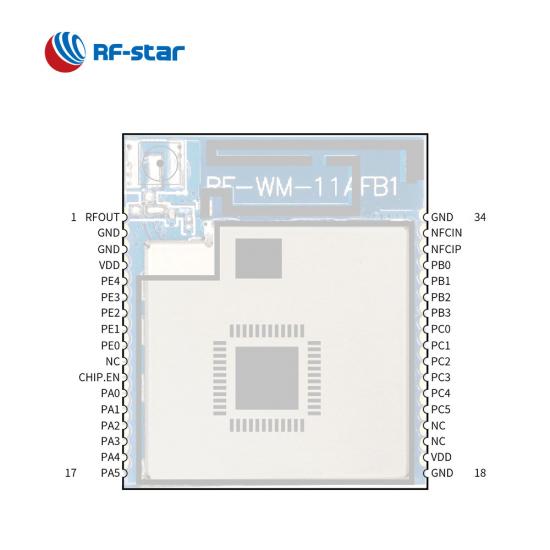

    23.0 × 20.0 × 2.4, half-hole, 1.27 pitch, 33-pin
  • Merkmale:

    Three RF output modes of PCB, IPEX and half-hole
  • GPIO:

    21
  • max. Sendeleistung:

    +17 dBm (11 Mbps @ CCK)
  • Übertragungsbereich:

    300 m

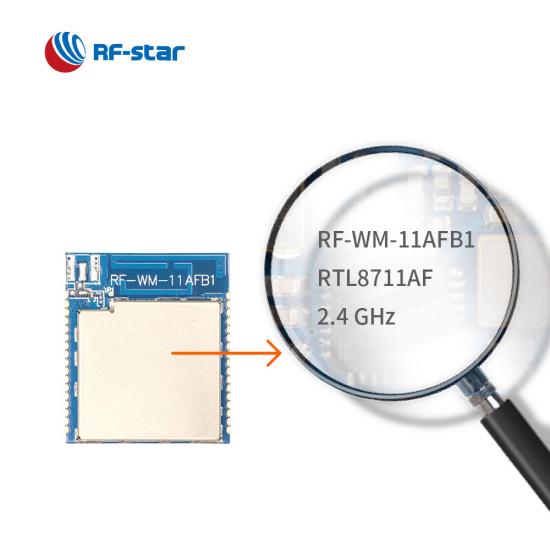

RF-WM-11AFB1 ist ein Funkmodul basierend auf Realtek RTL8711AF . Das Modul integriert WLAN MAC, ein 1T1R fähiges WLAN Baseband/RF und NFC-Funktionen. Seine Haupt-MCU 166 MHz ARM® Cortex™-M3 und die größeren ROM/RAM/Flash-Ressourcen ermöglichen den Umgang mit großen Datenmengen. Seine HF-Option ermöglicht es dem Modul in Anwendungen, unterschiedliche Reichweiten zu erreichen und den HF-Entwicklungsaufwand für das Endprodukt zu reduzieren. Das Modul unterstützt auch die Übertragung über die serielle Schnittstelle und AT-Befehle zum Einstellen der Parameter. Das Protokoll unterstützt den AP-Modus, den Station (STA)-Modus und den AP+Station-Modus.



- Normale Funktionen -

AP-Modus:

· Voreingestellte SSID und Passwort

· Optionaler Socket: UDP-Server oder TDP-Server


STA-Modus

· Scannen Sie den Hotspot

· Verbinden Sie sich mit dem angegebenen Hotspot


- Anwendungen -

· Intelligenter Stecker

· Intelligente Energie

· IP-Netzwerksensorknoten

· Haushaltsgeräte

· Internet-Gateway

· Kabelloses Audio



- Warenpräsentation -


Wirless-SoC:


  • 166 MHz ARM® Kortex® -M3-Prozessor
  • Sendeleistung:
    • +17 dBm (IEEE 802.11 B, 11 Mbit/s bei CCK)
    • + 13,5 dBm (IEEE 802.11 G, 54 Mbit/s bei OFDM)
    • + 13,5 dBm (IEEE 802.11 N, HT20 @ MCS7)
    • + 13,5 dBm (IEEE 802.11 N, HT40 @ MCS7)
  • Empfindlichkeit:
    • -82 dBm (IEEE 802.11 B, 11 Mbit/s bei CCK)
    • -69 dBm (IEEE 802.11 G, 54 Mbit/s bei OFDM)
    • -66 dBm (IEEE 802.11 N, HT20 @ MCS7)
    • -63 dBm (IEEE 802.11 N, HT40 @ MCS7)
  • Speicher
    • 1 MB Flash
    • 512 kB RAM
    • 1 MB-ROM
  • D ata-Preis:
    • 72,2 Mbit/s PHY-Rate (bei 40 MHz Bandbreite)
    • 150 Mbit/s PHY-Rate (bei 20 MHz Bandbreite)
  • S Sicherheit:
    • WLAN WEP, WPA, WPA2, WPS
    • Sicherheits-Engine: MD5, SHA-1, SHA2-256, DES, 3DES, AES


Unterstützte Standards:


  • 802.11b/g/n-kompatibles WLAN
  • 802.11e QoS-Verbesserung (WMM)
  • 802.11i (WPA, WPA2). Authentifizierungsdienste für offene, gemeinsame Schlüssel und paarweise Schlüssel
  • Wi-Fi WPS-Unterstützung
  • Direkte Wi-Fi-Unterstützung
  • Leichtes TCP/IP-Protokoll


Arbeitsbereich:


  • Versorgungsspannungsbereich 3,0 V ~ 3,6 V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C
  • F Frequenz: 2401 MHz ~ 2484 MHz


Reichhaltige Peripherie:


  • SDIO
  • U KUNST
  • SPI
  • I²S
  • I²C
  • NFC
  • PWM


C Zertifikat:


  • R oHS
