CC3220SF 2.4G WLAN/Wi-Fi-Modul RF-WM-3220B1

  • CC3220SF 2.4G WLAN / Wi-Fi IoT Module at cheap price
  • CC3220SF 2.4G WLAN / Wi-Fi IoT Module at cheap price
  • CC3220SF 2.4G WLAN / Wi-Fi IoT Module at cheap price
  • CC3220SF 2.4G WLAN / Wi-Fi IoT Module at cheap price

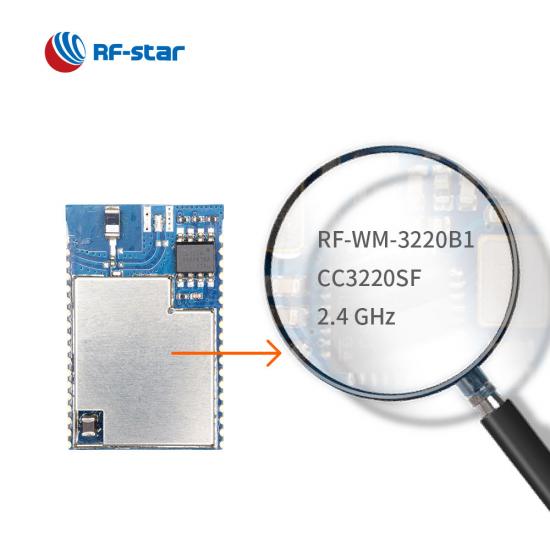

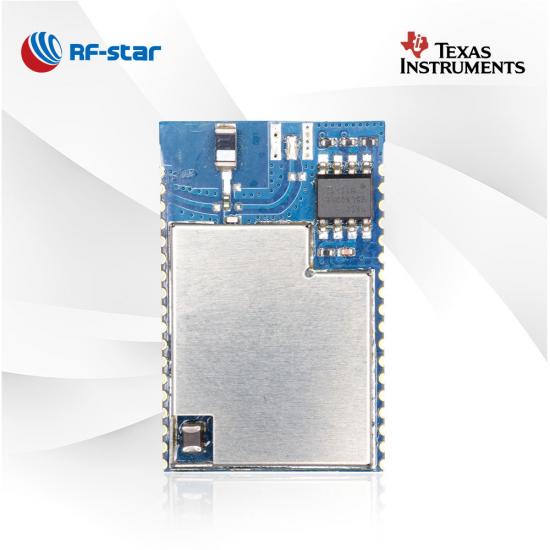

CC3220SF 2.4G WLAN/Wi-Fi-Modul RF-WM-3220B1

RF-WM-3220B1 ist ein Hochsicherheits-WLAN-Modul. Seine Eigenschaften ermöglichen es dem WLAN-Modul CC3220SF, komplizierte und anspruchsvolle Anwendungen umzusetzen. Die reichhaltigen Ressourcen machen es in High-End-Geräten beliebt.

  • P/N:

    RF-WM-3220B1

  • SoC:

    CC3220SF

  • Prozessor:

    ARM® Cortex™-M4 at 80 MHz

  • Protokolle:

    Wi-Fi 2.4 GHz

  • Arbeitsfrequenz:

    2412 MHz ~ 2472 MHz

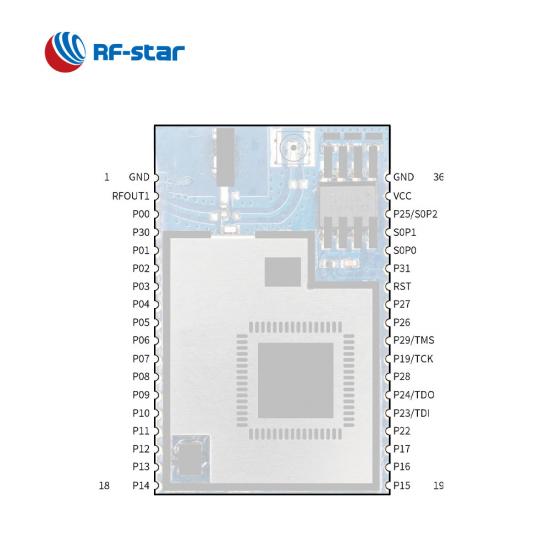

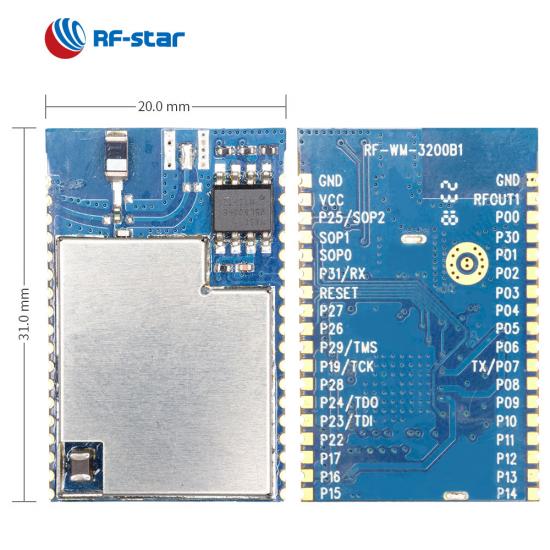

  • Paket (mm):

    31.0 × 20.0 × 2.8, 1.52 pitch, 36-pin

  • Merkmale:

    802.11bgn, IPv4 & IPv6, 6 secure sockets, 4 STA's

  • GPIO:

    27

  • max. Sendeleistung:

    +17 dBm (11 Mbps @ CCK)

  • Übertragungsbereich:

    300 m
Jetzt anfragen

RF-WM-3220B1 ist ein 2,4-GHz-WLAN-Modul , das auf dem drahtlosen SoC SimpleLink CC3220SF von TI mit der eingebetteten leistungsstarken ARM® Cortex™-M4-MCU basiert. Das Modul integriert die Kristalle, den 1 MB integrierten Flash und den 4 MB externen Flash, einen Filter, eine Antennenanpassung und einen optionalen HF-Ausgang für Chipantenne, IPEX-Anschluss und Halblochschnittstelle. Es unterstützt den AP-Modus (Access Point) mit Unterstützung von vier Stationen, den STA-Modus (Station) und den Wi-Fi Direct-Modus, und das ROM-basierte Subsystem des CC3220SF SoC umfasst ein 802.11b/g/n-Radio, Basisband und MAC mit eine leistungsstarke Krypto-Engine. Das Modul zeichnet sich durch optimiertes Low-Power-Management, verbesserte Netzwerksicherheit, Geräteidentität und asymmetrische Schlüssel, IPv6-TCP/IP-Stack, bis zu 16 gleichzeitige BSD-Sockets, davon 6 sicher, HTTPS-Unterstützung und RESTful-API-Unterstützung aus. Alle Funktionen machen es zu einem leistungsstarken Modul in Ihren Anwendungen.


Merkmale des 2,4-GHz-WLAN-Moduls CC3220SF


- Bewerbungen -

· Videoüberwachung

· Gebäudesicherheitssysteme

· Video-Türklingeln

· HVAC-Systeme

· Netzinfrastruktur

· Medizin und Gesundheitswesen

Anwendungen des 2,4-GHz-WLAN-Moduls CC3220SF


Drahtloser SoC:

  • 80 MHz ARM® Cortex®  - M4 -Prozessor
  • Sendeleistung:
    • +17 dBm (IEEE 802.11 B, 11 Mbit/s bei CCK)
    • + 13 dBm (IEEE 802.11 G, 54 Mbit/s @ OFDM)
    • + 12 dBm (IEEE 802.11 N, HT20 @ MCS7)
  • Empfindlichkeit :
    • -82 dBm (IEEE 802.11 B, 11 Mbit/s bei CCK)
    • -70 dBm (IEEE 802.11 G, 54 Mbit/s bei OFDM)
    • -67 dBm (IEEE 802.11 N, HT20 @ MCS7)
  • Erinnerung
    • 1 MB eingebetteter + 4 MB externer Flash
    • 256 kB RAM
  • Anwendungsdurchsatz  :
    • UDP: 16 Mbit/s
    • TCP: 13 Mbit/s
    • Spitze: 72 Mbit/s
  • Sicherheit :
    • Hardwarefunktionen
      • Separate Ausführungsumgebungen
      • Geräteidentität
      • Hardware-Krypto-Engine für erweiterte schnelle Sicherheit, einschließlich: AES, DES, 3DES, SHA2, MD5, CRC und Prüfsumme
      • Erste sichere Programmierung:
        • Debug-Sicherheit
        • JTAG- und Debug-Ports sind gesperrt
      • WLAN-Sicherheit für Privatpersonen und Unternehmen
      • Sichere Sockets (SSLv3, TLS1.0, TSL1.1, TLS1.2)
      • HTTPS-Server
      • Katalog vertrauenswürdiger Stammzertifikate
      • Öffentlicher Root-of-Trust-Schlüssel von TI
    • Netzwerksicherheit
      • WLAN-Sicherheit für Privatpersonen und Unternehmen
      • Sichere Sockets (SSLv3, TLS1.0, TSL1.1, TLS1.2)
      • HTTPS-Server
      • Katalog vertrauenswürdiger Stammzertifikate
      • Öffentlicher Root-of-Trust-Schlüssel von TI
    • Software-IP-Schutz
      • Aufbewahrung von Sicherheitsschlüsseln
      • Sicherheit des Dateisystems
      • Erkennung von Software-Manipulationen
      • Klonschutz
      • Sicherer Start: Überprüfen Sie die Integrität und Authentizität der Laufzeitbinärdatei während des Startvorgangs
    • Eingebettete Netzwerkanwendungen, die auf dem dedizierten Netzwerkprozessor ausgeführt werden
      • HTTP/HTTPS-Webserver mit dynamischen Benutzerrückrufen
      • mDNS, DNS-SD, DHCP-Server
      • Klingeln
    • Wiederherstellungsmechanismus – kann die Werkseinstellungen oder ein vollständiges Werksabbild wiederherstellen

Wi-Fi- Netzwerkprozessor -Subsystem

  • Wi-Fi-Modi:
    • 802.11b/g/n-Station
    • Der 802.11b/g Access Point (AP) unterstützt bis zu vier Stationen
    • Wi-Fi Direct® -  Client und Gruppeneigentümer
  • WPA2-Sicherheit für Privatpersonen und Unternehmen: WEP, WPATM / WPA2TM PSK, WPA2 Enterprise (802.1x)
  • IPv4- und IPv6-TCP/IP-Stack
  • Industriestandardisierte BSD-Socket-Anwendungsprogrammierschnittstellen (APIs)
    • 16 gleichzeitige TCP- oder UDP-Sockets
    • 6 gleichzeitige TLS- oder SSL-Sockets
  • IP-Adressierung: statische IP, LLA, DHCPv4, DHCPv6 mit Erkennung doppelter Adressen (DAD)
  • SimpleLink-Verbindungsmanager für autonome und schnelle WLAN-Verbindungen
  • Flexible WLAN-Bereitstellung mit SmartConfig TM- Technologie, AP-Modus und WPS2-Optionen
  • RESTful-API-Unterstützung über den Internet-HTTP-Server



Arbeitsbereich:


  • Versorgungsspannungsbereich 2,7 V ~ 3,6 V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C
  • Frequenz : 2412 MHz ~ 2472 MHz


Umfangreiche Peripheriegeräte:


  • McASP unterstützt zwei I²S-Kanäle
  • S D
  • S PI
  • U ART
  • I²C
  • PWM
  • ADC
  • Synchrone Imager-Schnittstelle



Zertifikat :


  • F CC
  • RoHS _


Wi-Fi-Module der Serie CC32xx von TI
Artikelnummer RF-WM-3235B1S RF-WM-3235A1S RF-WM-3235B1 RF-WM-3235A1 RF-WM-3220B1 RF-WM-3200B3 RF-WM-3200B1
Foto
IC CC3235S CC3235S CC3235SF CC3235SF CC3220SF CC3200 CC3200
Kern 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4
Antenne Unterlage Leiterplatte/Pad Unterlage Leiterplatte/Pad Chip/IPEX/Pad Unterlage Chip/IPEX/Pad
RAM 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB
Blitz 4 MB (Modul eingebettet) 4 MB (Modul eingebettet) 1 MB (IC eingebettet) 4 MB (Modul eingebettet) 1 MB (IC eingebettet) 4 MB (Modul eingebettet) 1 MB (IC eingebettet) 4 MB (Modul eingebettet) 1 MB (Modul eingebettet) 1 MB (Modul eingebettet)
Protokolle 802.11 a/b/g/n: 2,4 GHz und 5 GHz 802.11 a/b/g/n: 2,4 GHz und 5 GHz 802.11 a/b/g/n: 2,4 GHz und 5 GHz 802.11 a/b/g/n: 2,4 GHz und 5 GHz 802.11 b/g/n: 2,4 GHz 802.11 b/g/n: 2,4 GHz 802.11 b/g/n: 2,4 GHz
Stromversorgung 2,7 V ~ 3,6 V, empfohlen bis 3,3 V 2,7 V ~ 3,6 V, empfohlen bis 3,3 V 2,7 V ~ 3,6 V, empfohlen bis 3,3 V 2,7 V ~ 3,6 V, empfohlen bis 3,3 V 2,7 V ~ 3,6 V, empfohlen bis 3,3 V 2,7 V ~ 3,6 V, empfohlen bis 3,3 V 2,7 V ~ 3,6 V, empfohlen bis 3,3 V
Frequenz Herunterfahren: 1 µA Ruhezustand: 4,5 µA Low-Power-Deep-Sleep (LPDS): 120 µA Leerlauf verbunden (MCU in LPDS): 710 µA RX-Verkehr (MCU aktiv): 59 mA TX-Verkehr (MCU aktiv): 223 mA Herunterfahren: 1 µA Ruhezustand: 4,5 µA Low-Power-Deep-Sleep (LPDS): 120 µA Leerlauf verbunden (MCU in LPDS): 710 µA RX-Verkehr (MCU aktiv): 59 mA TX-Verkehr (MCU aktiv): 223 mA Herunterfahren: 1 µA Ruhezustand: 4,5 µA Low-Power-Deep-Sleep (LPDS): 120 µA Leerlauf verbunden (MCU in LPDS): 710 µA RX-Verkehr (MCU aktiv): 59 mA TX-Verkehr (MCU aktiv): 223 mA Herunterfahren: 1 µA Ruhezustand: 4,5 µA Low-Power-Deep-Sleep (LPDS): 120 µA Leerlauf verbunden (MCU in LPDS): 710 µA RX-Verkehr (MCU aktiv): 59 mA TX-Verkehr (MCU aktiv): 223 mA Herunterfahren: 1 µA Ruhezustand: 4,5 µA Low-Power-Tiefschlaf (LPDS): 135 µA Leerlauf verbunden (MCU in LPDS): 710 µA RX-Verkehr (MCU aktiv): 59 mA TX-Verkehr (MCU aktiv): 223 mA Ruhezustand: 4,0 µA Low-Power-Deep-Sleep (LPDS): 250 µA Leerlauf verbunden (MCU in LPDS): 825 µA RX-Verkehr (MCU aktiv): 59 mA TX-Verkehr (MCU aktiv): 229 mA Ruhezustand: 4,0 µA Low-Power-Deep-Sleep (LPDS): 250 µA Leerlauf verbunden (MCU in LPDS): 825 µA RX-Verkehr (MCU aktiv): 59 mA TX-Verkehr (MCU aktiv): 229 mA
Max. TX-Leistung +18,0 dBm bei 2,4 GHz (1 DSSS) +18,1 dBm bei 5 GHz (6 OFDM) +18,0 dBm bei 2,4 GHz (1 DSSS) +18,1 dBm bei 5 GHz (6 OFDM) +18,0 dBm bei 2,4 GHz (1 DSSS) +18,1 dBm bei 5 GHz (6 OFDM) +18,0 dBm bei 2,4 GHz (1 DSSS) +18,1 dBm bei 5 GHz (6 OFDM) +18 dBm bei 1 DSSS +14,5 dBm bei 54 OFDM +18 dBm bei 1 DSSS +14,5 dBm bei 54 OFDM +18 dBm bei 1 DSSS +14,5 dBm bei 54 OFDM
Empfangsempfindlichkeit -96 dBm bei 2,4 GHz (1 DSSS) -92 dBm bei 5 GHz (6 OFDM) -96 dBm bei 2,4 GHz (1 DSSS) -92 dBm bei 5 GHz (6 OFDM) -96 dBm bei 2,4 GHz (1 DSSS) -92 dBm bei 5 GHz (6 OFDM) -96 dBm bei 2,4 GHz (1 DSSS) -92 dBm bei 5 GHz (6 OFDM) -96 dBm bei 1 DSSS -74,0 dBm bei 54 OFDM -96 dBm bei 1 DSSS -74,0 dBm bei 54 OFDM -96 dBm bei 1 DSSS -74,0 dBm bei 54 OFDM
Sicherheit WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Crypto Engine: (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Crypto Engine: (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Crypto Engine: (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Crypto Engine: (AES, DES, SHA/MD5, CRC) WPA2-Sicherheit für Personen und Unternehmen: WEP, WPA™/WPA2™ PSK, WPA2 Enterprise (802.1x), Krypto-Engine: AES, DES, 3DES, SHA2, MD5, CRC und Prüfsumme; Sichere Sockets (SSLv3, TLS1.0, TLS1.1, TLS1.2) Krypto-Engine: AES, DES und 3DES, SHA2 und MD5, CRC und Prüfsumme Krypto-Engine: AES, DES und 3DES, SHA2 und MD5, CRC und Prüfsumme
Peripherie PWM, UART, I2S, I2C, SPI, SD, ADC, 8-Bit-Parallelschnittstelle PWM, UART, I2S, I2C, SPI, SD, ADC, 8-Bit-Parallelschnittstelle PWM, UART, I2S, I2C, SPI, SD, ADC, 8-Bit-Parallelschnittstelle PWM, UART, I2S, I2C, SPI, SD, ADC, 8-Bit-Parallelschnittstelle PWM, UART, I2S, I2C, SPI, SD, ADC, 8-Bit-Parallelschnittstelle PWM, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC, 8-Bit-Parallelkameraschnittstelle PWM, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC, 8-Bit-Parallelkameraschnittstelle
GPIO 27 27 27 27 27 27 27
Arbeitstemperatur -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Lagertemperatur -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃
Übertragungsreichweite 200 m (externe PCB-Antenne) 150 m 200 m (externe PCB-Antenne) 150 m 100 m (Chipantenne) 200 m (externe PCB-Antenne) 100 m (Chipantenne)
Abmessung (mm) 20,5 x 17,5 x 1,7 25,0 x 20,5 x 2,3 20,5 x 17,5 x 1,7 25 x 20,5 x 2,3 31,0 x 20,0 x 2,3 20,5 x 17,5 x 2,3 31,0 x 20,0 x 2,3
Paket LGA LGA LGA LGA Halbloch mit 1,27 mm Rastermaß LGA Halbloch mit 1,27 mm Rastermaß
Funktionen Dual-Frequenz-WLAN, 5G mit geringem Stromverbrauch, kompatibel mit TI CC3232MODS Dual-Frequenz-WLAN, 5G mit geringem Stromverbrauch, kompatibel mit TI CC3232MODAS Dual-Frequenz-WLAN, 5G mit geringem Stromverbrauch, kompatibel mit TI CC3232MODSF Dual-Frequenz-WLAN, 5G mit geringem Stromverbrauch, kompatibel mit TI CC3232MODASF Mehrere Antennenausgangsmodi Geringerer Stromverbrauch, kompatibel mit TI CC3200MOD Geringerer Stromverbrauch, Unterstützung von AT-Befehlen
