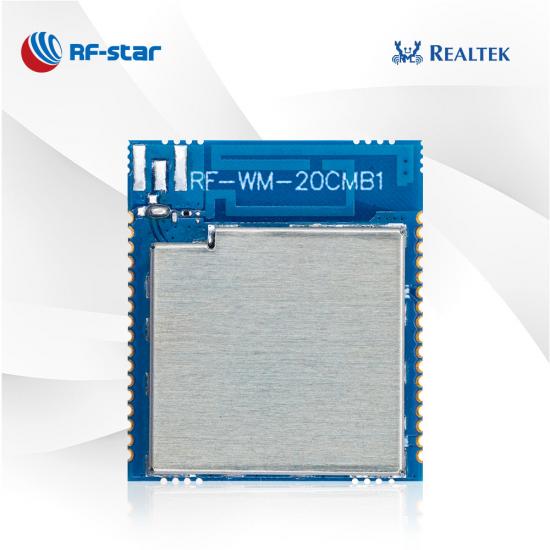

RF-WM-20CMB1 RTL8720CM WLAN-BT-Kombimodul

RF-WM-20CMB1 ist ein Combo-BLE4.2-WLAN-2,4-GHz-Modul, das auf Märkte mit niedrigen Kosten und geringem Stromverbrauch ausgerichtet ist. Das Modul mit drei HF-Ausgangsmodi macht es in IoT-Internet-of-Things-Anwendungen beliebt.

  • P/N:

    RF-WM-20CMB1

  • SoC:

    RTL8720CM

  • Prozessor:

    100 MHz Real-M300 KM4

  • Protokolle:

    802.11 b/g/n 1x1, 2.4 GHz; 802.11e QoS Enbancemant (WMM); 802.11i (WPA, WPA2), BLE4.2, Matter

  • Arbeitsfrequenz:

    Wi-Fi: 2412 MHz ~ 2484 MHz; BLE: 2402 MHz ~ 2480 MHz

  • Paket (mm):

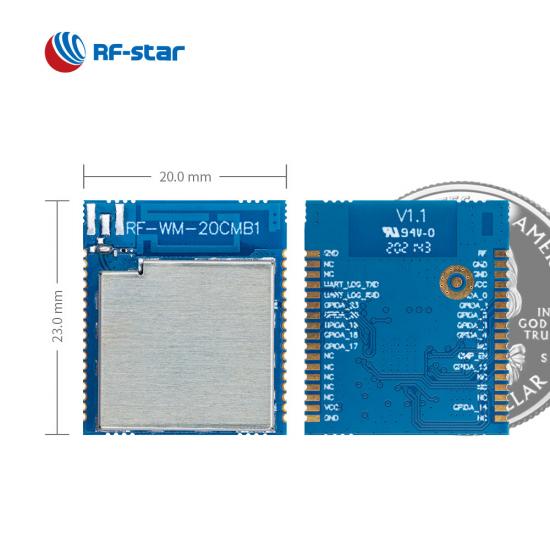

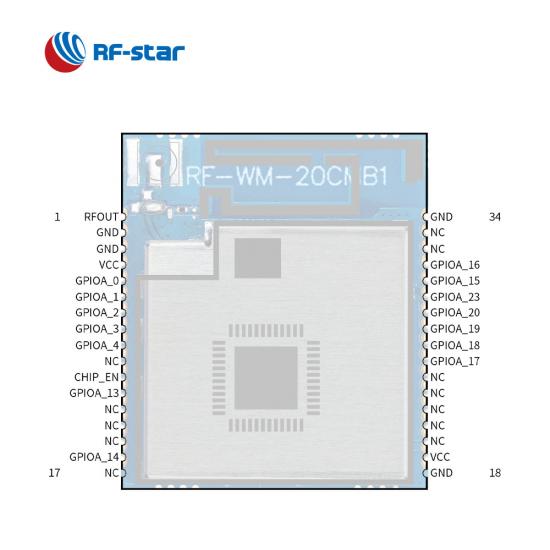

    23.0 × 20.0 × 2.4, half-hole, 1.27 pitch, 33-pin

  • Merkmale:

    Three RF output modes of PCB antenna, IPEX connector and half-hole interface

  • GPIO:

    14

  • max. Sendeleistung:

    +17 dBm (11 Mbps @ CCK), 4.5 dBm @ BLE

  • Übertragungsbereich:

    200 m
Jetzt anfragen

RF-WM-20CMB1 ist ein drahtloses Combo-  Modul basierend auf Realtek RTL8720 CM . Das Modul integriert die Protokolle Wi-Fi WLAN und BLE4.2 . Sein Haupt-MCU 100 MHz Real-M300 KM4 und die umfangreichen ROM/RAM/Flash-Ressourcen ermöglichen den Einsatz in vielen Anwendungen, einschließlich  Matter. Seine RF-Option ermöglicht es dem Modul in Anwendungen, unterschiedliche Reichweiten zu erreichen und den RF-Entwicklungsaufwand für das Endprodukt zu reduzieren.

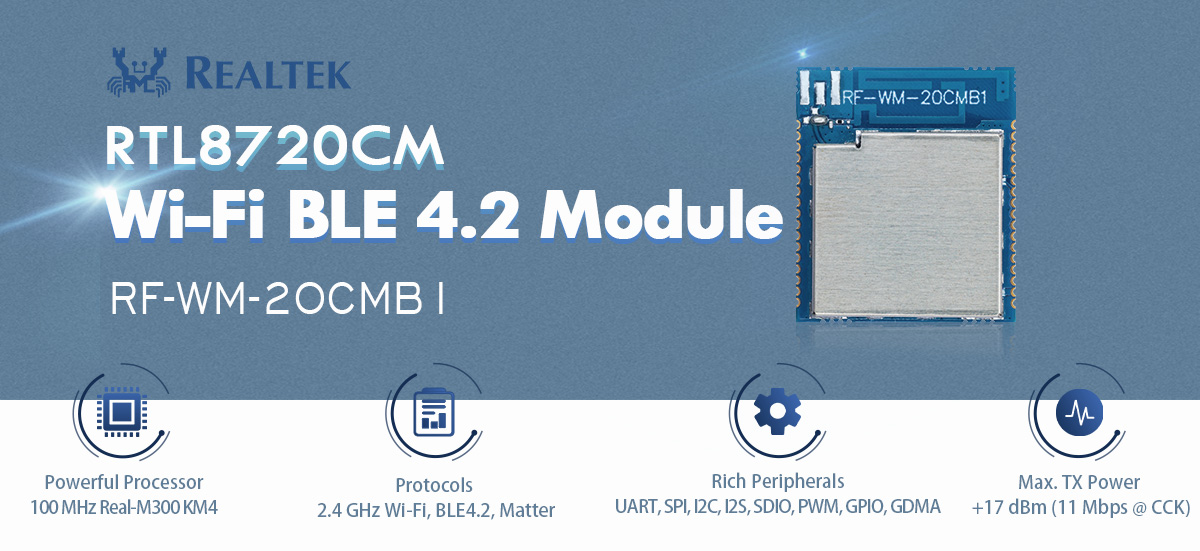

RTL8720CM Wi-Fi BLE 4.2 Modul RF-WM-20CMB1

Leistungsstarker Prozessor

Das WiFi+BLE-Kombimodul mit 100 MHz Real-M300 KM4-Prozessor bietet transparente Übertragungsfunktionen.

Umfangreiche Peripheriegeräte

UART , I2C, PWM, PCM sind verfügbar.

Mehrere Protokolle

Das Combo-Smart-Modul unterstützt 2,4-GHz-WLAN und  BLE 4.2-Protokolle für gemischte Lösungen.


Flexible HF-Ausgabemodi

Drei HF-Ausgangsmodi: PCB, IPEX und Halbloch-HF-Pin stehen für Sie bereit.


- Normale Funktionen -

Einfaches Hardware-RF-Design

· P CB-Antenne

·  I PEX-Anschluss

·  Halblochschnittstelle _


Hohe Sicherheit

· WLAN WEP, WPA, WPA2, WPS

· Krypto-Engine: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES

·  Unterstützt sicheren Start


Einfaches Hardware-HF-Design und hohe Sicherheit des RTL8720CM-Moduls

Referenzressource

So verwenden Sie das WLAN- und Bluetooth-Modul RF-WM-20CMB1

Drahtloser SoC:

  • 166 MHz ARM® Cortex®  - M3 -Prozessor
  • Sendeleistung:
    • -11b (11 Mbit/s bei CCK): +17,0 dBm
    • -11g (54 Mbit/s bei OFDM): +15,0 dBm
    • 11n (72 Mbit/s bei MCS7): +13,0 dBm
    • -BLE: +4,5 dBm
  • Empfindlichkeit :
    • 11b (11 Mbit/s bei CCK): -86 dBm
    • -11g (54 Mbit/s bei OFDM): -73 dBm
    • -11n (72 Mbit/s bei MCS7): -69 dBm
    • -BLE: -96 dBm
  • Erinnerung
    • SRAM: 256 KB
    • -PSRAM: 4 MB
    • -Flash: 2 MB
  • Datenrate :
    • 72,2 Mbit/s PHY-Rate (bei 40 MHz Bandbreite)
    • 150 Mbit/s PHY-Rate (bei 20 MHz Bandbreite)



Unterstützte Standards:

  • 802.11 b/g/n 1x1, 2,4 GHz
  • 802.11e QoS-Verbesserung (WMM)
  • 802.11i (WPA, WPA2). Offene, gemeinsame Schlüssel- und paarweise Schlüsselauthentifizierungsdienste
  • unterstützt WLAN WPS
  • Bluetooth 4.2 Low Energy


Arbeitsbereich:

  • Versorgungsspannungsbereich 2,3 V ~ 3,6 V
  • Arbeitstemperaturbereich: -20 °C ~ +85 °C
  • Lagertemperaturbereich: -55 °C ~ +125 °C
  • Frequenz: 2,4 GHz


Umfangreiche Peripheriegeräte:

  • SDIO
  • U ART
  • S PI
  • Ich ²S
  • Ich ²C
  • GPIO
  • P WM
  • GDMA


Wi-Fi-Module der Realtek RTL87xx-Serie
Artikelnummer RF-WM-11AFB1 RF-WM-10AFB1 RF-WM-20CMB1
Foto RF-WM-11AFB1 Modul RF-WM-10AFB1 Modul RF-WM-20CMB1 Modul
IC RTL8711AF RTL8710AF RTL8720CM
Kern 166 MHz ARM® Cortex®-M3 83 MHz ARM® Cortex®-M3 100 MHz Real-M300 KM4
Antenne PCB/IPEX/Halbloch PCB/IPEX/Halbloch PCB/IPEX/Halbloch
RAM SRAM: 512 KB SDRAM: 2 MB SRAM: 512 KB SRAM: 256 KB PSRAM: 4 MB
Blitz 1 MB (IC eingebettet) 1 MB (IC eingebettet) 2 MB (Modul eingebettet)
Protokolle 802.11 b/g/n 1x1, 2,4 GHz; 802.11e QoS Enbancemant (WMM); 802.11i (WPA, WPA2) 802.11 b/g/n 1x1, 2,4 GHz; 802.11e QoS Enbancemant (WMM); 802.11i (WPA, WPA2) 802.11 b/g/n 1x1, 2,4 GHz; 802.11e QoS Enbancemant (WMM); 802.11i (WPA, WPA2) BLE4.2
Stromversorgung 2,3 V ~ 3,6 V, empfohlen bis 3,3 V 2,3 V ~ 3,6 V, empfohlen bis 3,3 V 2,3 V ~ 3,6 V, empfohlen bis 3,3 V
Frequenz 2,4 GHz 2,4 GHz 2,4 GHz
Max. TX-Leistung 11b (11 Mbit/s bei CCK): +17,0 dBm 11g (54 Mbit/s bei OFDM): +13,5 dBm 11n (HT20 bei MCS7): +13,5 dBm 11n (HT40 bei MCS7): +13,5 dBm 11b (11 Mbit/s bei CCK): +17,0 dBm 11g (54 Mbit/s bei OFDM): +13,5 dBm 11n (HT20 bei MCS7): +13,5 dBm 11n (HT40 bei MCS7): +13,5 dBm WLAN: 11b (11 Mbit/s bei CCK): +17,0 dBm 11g (54 Mbit/s bei OFDM): +15,0 dBm 11n (72 Mbit/s bei MCS7): +13,0 dBm BLE: +4,5 dBm
Empfangsempfindlichkeit 11b (11 Mbit/s bei CCK): -82 dBm 11g (54 Mbit/s bei OFDM): -69 dBm 11n (HT20 bei MCS7): -66 dBm 11n (HT40 bei MCS7): -63 dBm 11b (11 Mbit/s bei CCK): -82 dBm 11g (54 Mbit/s bei OFDM): -69 dBm 11n (HT20 bei MCS7): -66 dBm 11n (HT40 bei MCS7): -63 dBm WLAN: 11b (11 Mbit/s bei CCK): -86 dBm 11g (54 Mbit/s bei OFDM): -73 dBm 11n (72 Mbit/s bei MCS7): -69 dBm BLE: -96 dBm
Sicherheit Wi-Fi WPA, WPA2, WPS Krypto-Engine: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES, DES, 3DES Wi-Fi WPA, WPA2, WPS Krypto-Engine: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES, DES, 3DES Wi-Fi WEP, WPA, WPA2, WPS Krypto-Engine: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES
Peripherie UART, SPI, I2C, I2S, SDIO, NFC, PWM, GPIO UART, SPI, I2C, I2S, SDIO, GPIO UART, SPI, I2C, I2S, SDIO, PWM, GPIO, GDMA
GPIO 21 21 21
Arbeitstemperatur -20 ℃ ~ +85 ℃ -20 ℃ ~ +85 ℃ -20 ℃ ~ +85 ℃
Lagertemperatur -55 ℃ ～ +125 ℃ -55 ℃ ～ +125 ℃ -55 ℃ ～ +125 ℃
Übertragungsreichweite 200 m (PCB-Antenne) 200 m (PCB-Antenne) Wi-Fi: 200 m (PCB-Antenne) BLE: 70 m ((PCB-Antenne)
Abmessung (mm) 23,0 × 20,0 × 2,4 23,0 × 20,0 × 2,4 23,0 × 20,0 × 2,4
Paket Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß
Funktionen Unterstützt AP/STA, unterstützt transparentes Übertragungsprotokoll Unterstützt AP/STA, unterstützt transparentes Übertragungsprotokoll Wi-Fi BLE Combo-Modul, unterstützt das transparente Wi-Fi-Übertragungsprotokoll
