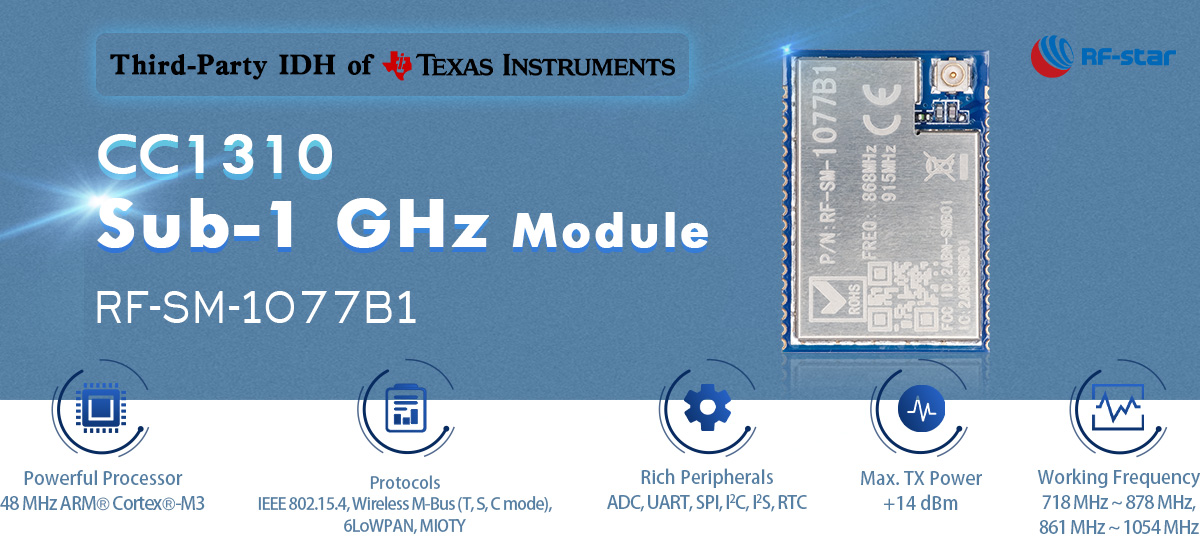

CC1310 Sub-1G-Modul mit Unterstützung für 868 MHz und 915 MHz RF-SM-1077B1

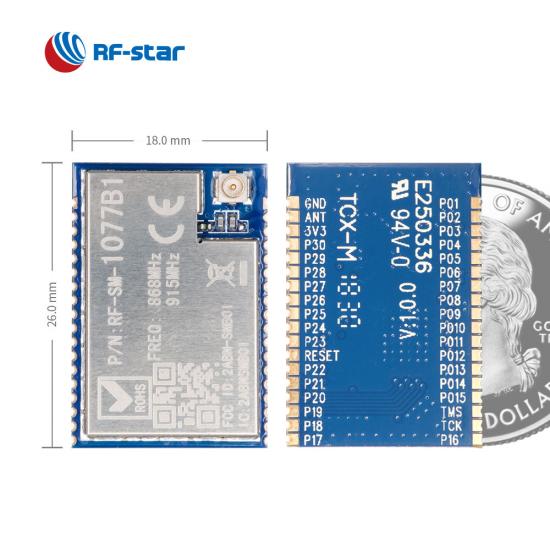

  • CC1310 Sub-1G Module 868 MHz & 915MHz Module

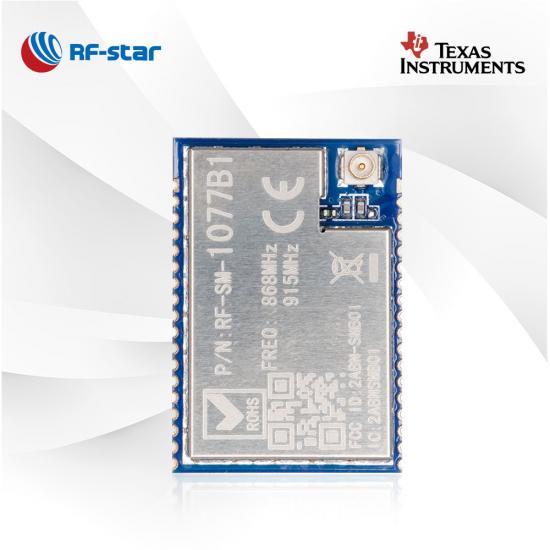

  • CC1310 Sub-1G Module 868 MHz & 915MHz Module

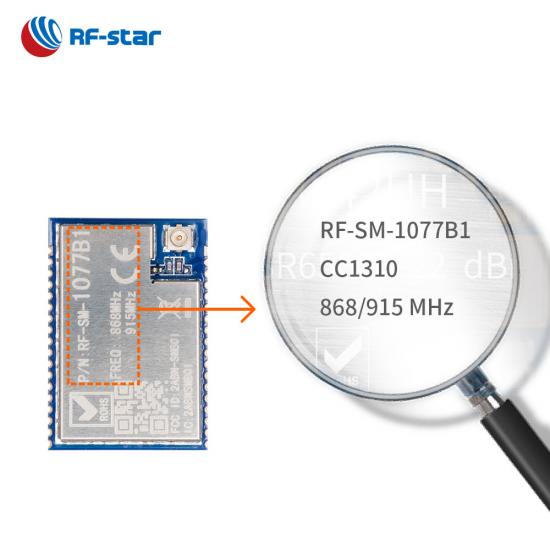

  • CC1310 Sub-1G Module 868 MHz & 915MHz Module

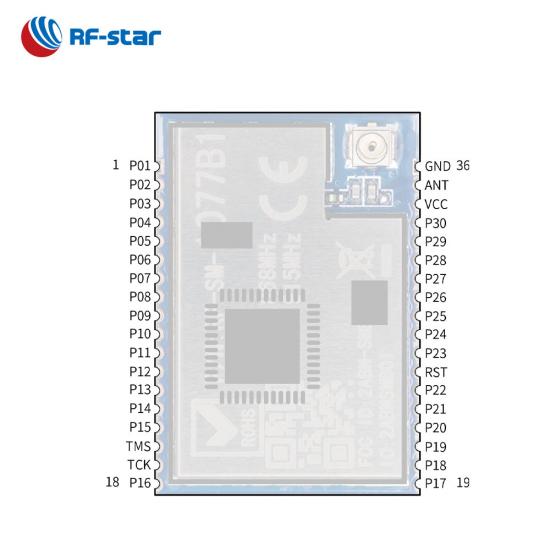

  • CC1310 Sub-1G Module 868 MHz & 915MHz Module

CC1310 Sub-1G-Modul mit Unterstützung für 868 MHz und 915 MHz RF-SM-1077B1

RF-SM-1077B1 ist ein CC1310-Modul, das im Sub-1-GHz-Frequenzbereich arbeitet und 868 MHz und 915 MHz unterstützt. Das Sub-1G-Modul ist auf Anwendungen mit großer Reichweite und geringem Stromverbrauch ausgerichtet. Es wird häufig auf dem Sensorüberwachungsmarkt eingesetzt. Wählen Sie den 868 MHz – 915 MHz Transceiver und Sender RF-SM-1077B1, um Ihre Endgeräte zu vereinfachen.

  • P/N:

    RF-SM-1077B1

  • SoC:

    CC1310

  • Prozessor:

    48 MHz Arm® Cortex®-M3

  • Protokolle:

    IEEE 802.15.4, Wireless M-Bus (T, S, C mode), 6LoWPAN, MIOTY

  • Arbeitsfrequenz:

    718 MHz ~ 878 MHz, 861 MHz ~ 1054 MHz

  • Paket (mm):

    26.0 × 18.0 × 2.3, half-hole, 1.27 pitch, 36-pin

  • Merkmale:

    All GPIOs are lead out

  • GPIO:

    30

  • max. Sendeleistung:

    +14 dBm

  • Übertragungsbereich:

    1500 m
Jetzt anfragen

RF-SM-1077B1 ist ein 868 MHz – 915 MHz  Sender- und Empfängermodul. Dieses Sub-1G-Modul basiert auf TI CC1310 und der 48-MHz-Arm®-Cortex®-M3-Hauptprozessor sorgt dafür, dass das Modul die Datenübertragung mit einem extrem niedrigen Stromverbrauch bewältigen kann. Es ist mit einem 24,0-MHz-Quarz, einem Balun, einem Bandpassfilter, einer Antennenanpassung und einer Antennenoption mit IPEX-Antennenanschluss und der Halblochschnittstelle ausgestattet. Die TX-Leistung beträgt bis zu 14 dBm unter dem RF-Star-Protokoll, wodurch das Modul eine längere Übertragungsabdeckung erreichen kann, was sich gut für drahtlose Alarm- und Sicherheitssysteme, Energy-Harvesting-Anwendungen, Smart Grid und automatische Zählerablesung usw. eignet.


CC1310 Sub-1GHz-Modul mit Unterstützung von 790 MHz bis 930 MHz Frequenz RF-SM-1077B1

Leistungsstarker Prozessor

Basierend auf TI CC1310 ist das Sub-1G-Modul RF-SM-1077B1 für einen flexiblen, sehr stromsparenden HF-Transceiver mit einem leistungsstarken 48-MHz-ARM®-Cortex®-M3-Mikrocontroller konzipiert.

Kontinuierliche Frequenz

Für die Arbeitsfrequenz von 790 MHz bis 930 MHz können die Mittenfrequenzen erfüllt werden: 868 MHz, 915 MHz und 920 MHz.

UART-Protokoll

Ändern Sie die Funkfrequenz: 868 MHz, 915 MHz und 920 MHz. Ändern Sie die Datenübertragungsrate: 625 Bit/s, 50 Kbit/s, 200 Kbit/s.

Umfangreiche Peripheriegeräte

Alle digitalen Peripherie-Pins können zu jedem GPIO geroutet werden und diese Schnittstellen einschließlich ADC, UART, SPI, I2C, I2S, RTC sind verfügbar.

Flexible HF-Ausgabemodi

Sie können je nach Projekt entweder den IPEX-Antennenanschluss oder den Halbloch-HF-Pin wählen.




· Parameter einstellen: Sendeleistung, Baudrate, Kanal

· RSSI- und MAC-Adresse abfragen

· ADC-Erfassung aktiviert

· Frequenz: 868  MHz, 915 MHz und 920 MHz.

Funktionen des CC1310 Sub-1G-Moduls

Drahtloser SoC:


  • 48 MHz ARM® Cortex®  - M3 -Prozessor
  • Sendeleistung: Bis zu +14 dBm
  • Empfindlichkeit :
    • -124 dBm im Long-Range-Modus
    • -110 dBm bei 50 kbps
  • Erinnerung
    • 128 kB Flash
    • 8  kB SRAM
  • Datenrate :
    • 625 bps
    • 50 kbit/s
    • 2 00 kbit/s

Merkmale:


  • Eine ES-128-Sicherheit
  • 30 GPIOs


Arbeitsbereich:


  • Versorgungsspannungsbereich 1,8 V ~ 3,8 V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C
  • Frequenz : 718 MHz ~ 878 MHz, 861 MHz ~ 1054 MHz


Umfangreiche Peripheriegeräte:


  • ADC
  • UART
  • SPI
  • I²C
  • I²S
  • RTC


Zertifikate :


  • CE
  • RoHS _
  • R jeweils
Sub-1G-Module der Serie CC131x von TI
Artikelnummer RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
Foto Noch offen
IC CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Kern 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3
Antenne IPEX Halblochschnittstelle IPEX IPEX/Halbloch-Schnittstelle IPEX/Halbloch-Schnittstelle Leiterplatte Halblochschnittstelle Leiterplatte IPEX/Halbloch-Schnittstelle IPEX/Halbloch-Schnittstelle
RAM 152 KB 88 KB 88 KB 88 KB 88 KB 28 KB 28 KB 28 KB 28 KB 28 KB
Blitz 704 KB 352 KB 352 KB 352 KB 352 KB 128 KB 128 KB 128 KB 128 KB 128 KB
Protokolle Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, proprietäre Systeme, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, proprietäre Systeme, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, proprietäre Systeme, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) IEEE 802.15.4g, IPv6-fähige Smart Objects (6LoWPAN), MIOTY®, Wireless M-Bus (T-, S-, C-Modus), Wi-SUN®, KNX RF, Amazon Sidewalk, proprietäre Systeme, SimpleLink™ TI 15.4 Stack ( Sub-1 GHz) IEEE 802.15.4g, IPv6-fähige Smart Objects (6LoWPAN), MIOTY®, Wireless M-Bus (T-, S-, C-Modus), Wi-SUN®, KNX RF, Amazon Sidewalk, proprietäre Systeme, SimpleLink™ TI 15.4 Stack ( Sub-1 GHz) IEEE 802.15.4g, Wireless M-Bus (T-, S-, C-Modus), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 Stack (Sub-1 GHz) IEEE 802.15.4g, Wireless M-Bus (T-, S-, C-Modus), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 Stack (Sub-1 GHz) IEEE 802.15.4g, Wireless M-Bus (T-, S-, C-Modus), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 Stack (Sub-1 GHz) IEEE 802.15.4g, Wireless M-Bus (T-, S-, C-Modus), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 Stack (Sub-1 GHz) IEEE 802.15.4g, Wireless M-Bus (T-, S-, C-Modus), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 Stack (Sub-1 GHz)
Stromversorgung 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V
Frequenz 800 MHz ～ 928 MHz, 2,4 GHz 800 MHz ～ 928 MHz, 2,4 GHz 800 MHz ～ 928 MHz, 2,4 GHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz
Max. TX-Leistung +20 dBm +20 dBm +14 dBm bei Sub-1 GHz +5 dBm bei 2,4 GHz +13 dBm +14 dBm +14 dBm +14 dBm +14 dBm +15 dBm +14 dBm
Empfangsempfindlichkeit –121 dBm bei Sub-1G (Long-Range-Modus) –110 dBm bei 50 Kbit/s Sub-1G –104 dBm bei 125 Kbit/s LE-codierter PHY –121 dBm bei Sub-1G (Long-Range-Modus) –110 dBm bei Sub-1G (50 Kbit/s) –105 dBm bei 125 Kbit/s LE-codierter PHY –121 dBm bei Sub G (Long-Range-Modus) –110 dBm bei Sub G (50 Kbit/s) –105 dBm bei 125 Kbit/s LE-codierter PHY –121 dBm bei Sub-1 GHz (Long-Range-Modus) –110 dBm bei Sub-1 GHz (50 kbps) –121 dBm bei Sub-1 GHz (Long-Range-Modus) –110 dBm bei Sub-1 GHz (50 kbps) –114 dBm bei Sub-1 GHz (Long-Range-Modus) –110 dBm bei Sub-1 GHz (50 kbps) –114 dBm bei Sub-1 GHz (Long-Range-Modus) –110 dBm bei Sub-1 GHz (50 kbps) –114 dBm bei Sub-1 GHz (Long-Range-Modus) –110 dBm bei Sub-1 GHz (50 kbps) –114 dBm bei Sub-1 GHz (Long-Range-Modus) –110 dBm bei Sub-1 GHz (50 kbps) –114 dBm bei Sub-1 GHz (Long-Range-Modus) –110 dBm bei Sub-1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
Arbeitstemperatur -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Lagertemperatur -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Übertragungsreichweite 180 m bei 1M PHY (externe PCB-Antenne) 230 m bei LE-codiertem PHY (externe PCB-Antenne) 1200 m bei 802.15.4 (externe Klebestiftantenne) 1400 m bei Sub-1G (externe Klebestiftantenne) 120 m bei 1M PHY (externe PCB-Antenne) 180 m bei LE-codiertem PHY (externe PCB-Antenne) 900 m bei 802.15.4 (externe Klebestiftantenne) 900 m bei Sub-1G (externe Klebestiftantenne) 1000 m (externe Klebestiftantenne) 1000 m (externe Klebestiftantenne) 720 m 1000 m (externe Klebestiftantenne) 720 m 1000 m (externe Klebestiftantenne) 1000 m (externe Klebestiftantenne)
Abmessung (mm) 25,0 x 16,4 x 2,2 26,5 x 16,8 x 2,2 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3
Paket Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß
Funktionen Drahtloser M-Bus, Energiegewinnung Intelligente Landwirtschaft, Sensorsteuerung Smart Grid, industrielle Überwachung und Steuerung Unterstützt DMM, größere Übertragungsreichweite Unterstützt DMM, größere Übertragungsreichweite Integrierte PCB-Antenne Ultrakleine Abmessungen, machbar für externe Antennen Steckstifte zum einfachen Einbetten Größere Übertragungsreichweite Größere Übertragungsreichweite
