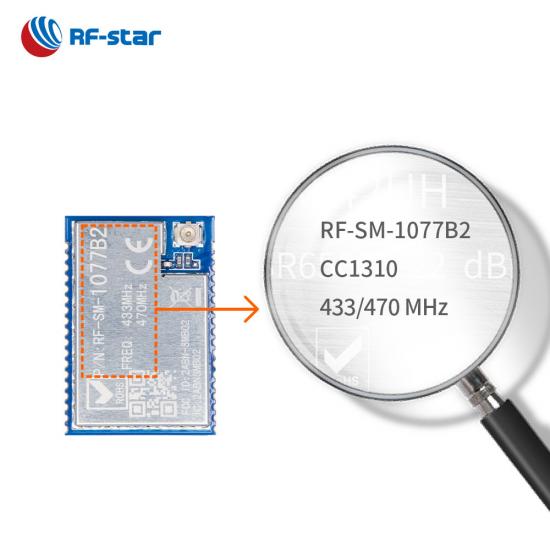

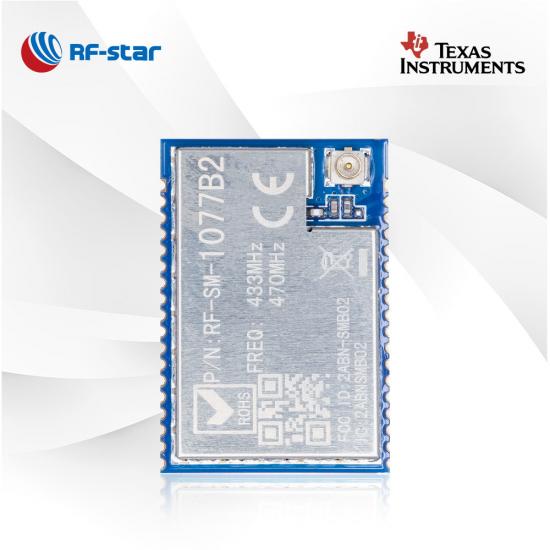

CC1310 Sub-1G-Modul 433 MHz und 470 MHz Bereich RF-SM-1077B2

  • CC1310 Sub-1G Module RF-SM-1077B2 For 433 MHz & 470 MHz Frequency
  • CC1310 Sub-1G Module RF-SM-1077B2 For 433 MHz & 470 MHz Frequency
  • CC1310 Sub-1G Module RF-SM-1077B2 For 433 MHz & 470 MHz Frequency
  • CC1310 Sub-1G Module RF-SM-1077B2 For 433 MHz & 470 MHz Frequency

CC1310 Sub-1G-Modul 433 MHz und 470 MHz Bereich RF-SM-1077B2

RF-SM-1077B2 ist ein Sub-1-GHz-Modul, das mit der 433-MHz-Frequenz arbeitet. Das Sub-1G-Modul richtet sich an stromversorgte Anwendungen mit großer Reichweite und geringem Stromverbrauch. Es wird häufig auf dem Sensorüberwachungsmarkt eingesetzt. Wählen Sie CC1310 433 MHz Sender und Transeciver, um Ihre Überwachungsgeräte zu vereinfachen.

  • P/N:

    RF-SM-1077B2

  • SoC:

    CC1310

  • Prozessor:

    48 MHz Arm® Cortex®-M3

  • Protokolle:

    IEEE 802.15.4, Wireless M-Bus (T, S, C mode), 6LoWPAN, MIOTY

  • Arbeitsfrequenz:

    431 MHz ~ 527 MHz

  • Paket (mm):

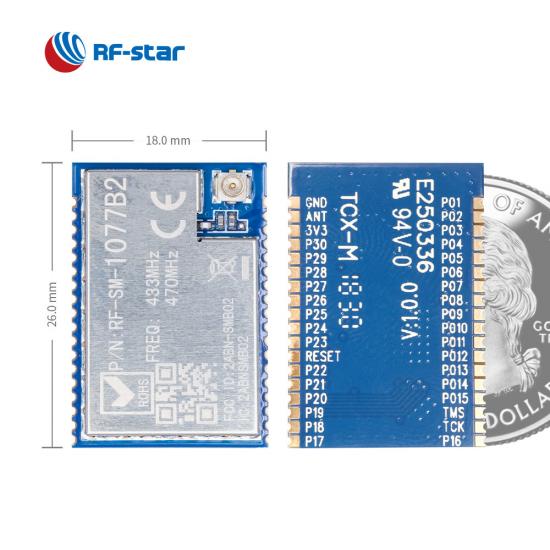

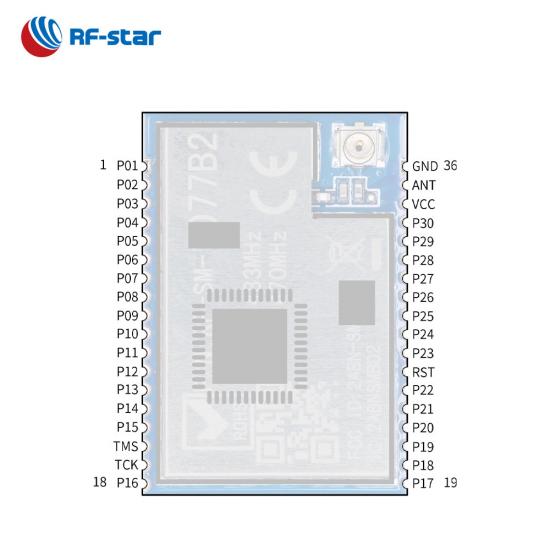

    26.0 × 18.0 × 2.3, half-hole, 1.27 pitch, 36-pin

  • Merkmale:

    All GPIOs are lead out

  • GPIO:

    30

  • max. Sendeleistung:

    +15 dBm

  • Übertragungsbereich:

    1500 m
Jetzt anfragen

RF-SM-1077B2 ist ein Sub-1G- Wireless-Gerät Modul , das die Funkfrequenzen 433 MHz und 470 MHz  unterstützt. Dieses Transceiver-Modul basiert auf dem TI CC1310 und der 48 MHz ARM® Cortex®-M3 Hauptprozessor ermöglicht ein weitgehend stromsparendes Arbeiten. Es ist mit einem 24,0-MHz-Quarz, einem Balun, einem Bandpassfilter, einer Antennenanpassung und einer Antennenoption mit IPEX-Antennenanschluss und der Halblochschnittstelle ausgestattet. Mit einer Sendeleistung von bis zu15 dBmwird eine längere Übertragungsreichweite erreicht. Es ist auch das serielle Modul mit vielen einstellbaren Parametern. Das Modul CC1310 RF-SM-1077B2 ist eine der besten Optionen fürdrahtlose Systeme und Anwendungen mit geringem Stromverbrauch und einem Kanalabstand von 50 kHz bis 5 MHz.


CC1310 Sub-1-GHz-Modul RF-SM-1077B2

Leistungsstarker Prozessor

Das Sub-1G-Modul RF-SM-1077B2 ist für einen flexiblen HF-Transceiver mit sehr geringem Stromverbrauch und einem leistungsstarken 48-MHz-ARM® Cortex®-M3-Mikrocontroller konzipiert.

Kontinuierliche Frequenz

Für die Arbeitsfrequenz von 431 MHz bis 527 MHz können die Mittenfrequenzen erreicht werden: 433 MHz, 470 MHz und 500 MHz.

Flexible HF-Ausgabemodi

Wie RF-SM-1077B1 verfügt auch RF-SM-1077B2 über zwei HF-Ausgangsmodi, darunter sowohl den IPEX-Antennenanschluss als auch die Halbloch-HF-Schnittstelle.

Umfangreiche Peripheriegeräte

Alle digitalen Peripherie-Pins können zu jedem GPIO geroutet werden und diese Schnittstellen einschließlich ADC, UART, SPI, I2C, I2S, RTC sind verfügbar.


  UART-Protokoll

  Ändern Sie die Funkfrequenz: 33 MHz, 470 MHz, 500 MHz.

  Ändern Sie die Datenübertragungsrate: 625 bps, 50 Kbps, 200

  Kbit/s.



· Parameter einstellen: Sendeleistung, Baudrate, Kanal

· RSSI- und MAC-Adresse abfragen

· ADC-Erfassung aktiviert

· Frequenz: 433 MHz, 470 MHz, 500 MHz

Funktionen des CC1310 Sub-1G-Moduls RF-SM-1077B2

Referenzressource:

Ultra-Low-Power-Sub-1-GHz-Modul RF-SM-1277B1/B2



Drahtloser SoC:


  • 48 MHz ARM® Cortex®  - M3 -Prozessor
  • Sendeleistung: Bis zu +15 dBm
  • Empfindlichkeit :
    • -124 dBm im Long-Range-Modus
    • -110 dBm bei 50 kbps
  • Erinnerung
    • 128 kB Flash
    • 8  kB SRAM
  • Datenrate :
    • 625 bps
    • 50 kbit/s
    • 2 00 kbit/s



Merkmale:


  • Eine ES-128-Sicherheit
  • 30 GPIOs

Arbeitsbereich:


  • Versorgungsspannungsbereich 1,8 V ~ 3,8 V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C
  • Frequenz : 431 MHz ~ 527 MHz



Umfangreiche Peripheriegeräte:


  • ADC
  • UART
  • SPI
  • I²C
  • I²S
  • RTC


Zertifikate :


  • CE
  • RoHS _
  • R jeweils


Sub-1G-Module der Serie CC131x von TI
Artikelnummer RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
Foto Noch offen
IC CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Kern 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3
Antenne IPEX Halblochschnittstelle IPEX IPEX/Halbloch-Schnittstelle IPEX/Halbloch-Schnittstelle Leiterplatte Halblochschnittstelle Leiterplatte IPEX/Halbloch-Schnittstelle IPEX/Halbloch-Schnittstelle
RAM 152 KB 88 KB 88 KB 88 KB 88 KB 28 KB 28 KB 28 KB 28 KB 28 KB
Blitz 704 KB 352 KB 352 KB 352 KB 352 KB 128 KB 128 KB 128 KB 128 KB 128 KB
Protokolle Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, proprietäre Systeme, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, proprietäre Systeme, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, proprietäre Systeme, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) IEEE 802.15.4g, IPv6-fähige Smart Objects (6LoWPAN), MIOTY®, Wireless M-Bus (T-, S-, C-Modus), Wi-SUN®, KNX RF, Amazon Sidewalk, proprietäre Systeme, SimpleLink™ TI 15.4 Stack ( Sub-1 GHz) IEEE 802.15.4g, IPv6-fähige Smart Objects (6LoWPAN), MIOTY®, Wireless M-Bus (T-, S-, C-Modus), Wi-SUN®, KNX RF, Amazon Sidewalk, proprietäre Systeme, SimpleLink™ TI 15.4 Stack ( Sub-1 GHz) IEEE 802.15.4g, Wireless M-Bus (T-, S-, C-Modus), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 Stack (Sub-1 GHz) IEEE 802.15.4g, Wireless M-Bus (T-, S-, C-Modus), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 Stack (Sub-1 GHz) IEEE 802.15.4g, Wireless M-Bus (T-, S-, C-Modus), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 Stack (Sub-1 GHz) IEEE 802.15.4g, Wireless M-Bus (T-, S-, C-Modus), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 Stack (Sub-1 GHz) IEEE 802.15.4g, Wireless M-Bus (T-, S-, C-Modus), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 Stack (Sub-1 GHz)
Stromversorgung 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V
Frequenz 800 MHz ～ 928 MHz, 2,4 GHz 800 MHz ～ 928 MHz, 2,4 GHz 800 MHz ～ 928 MHz, 2,4 GHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz
Max. TX-Leistung +20 dBm +20 dBm +14 dBm bei Sub-1 GHz +5 dBm bei 2,4 GHz +13 dBm +14 dBm +14 dBm +14 dBm +14 dBm +15 dBm +14 dBm
Empfangsempfindlichkeit –121 dBm bei Sub-1G (Long-Range-Modus) –110 dBm bei 50 Kbit/s Sub-1G –104 dBm bei 125 Kbit/s LE-codierter PHY –121 dBm bei Sub-1G (Long-Range-Modus) –110 dBm bei Sub-1G (50 Kbit/s) –105 dBm bei 125 Kbit/s LE-codierter PHY –121 dBm bei Sub G (Long-Range-Modus) –110 dBm bei Sub G (50 Kbit/s) –105 dBm bei 125 Kbit/s LE-codierter PHY –121 dBm bei Sub-1 GHz (Long-Range-Modus) –110 dBm bei Sub-1 GHz (50 kbps) –121 dBm bei Sub-1 GHz (Long-Range-Modus) –110 dBm bei Sub-1 GHz (50 kbps) –114 dBm bei Sub-1 GHz (Long-Range-Modus) –110 dBm bei Sub-1 GHz (50 kbps) –114 dBm bei Sub-1 GHz (Long-Range-Modus) –110 dBm bei Sub-1 GHz (50 kbps) –114 dBm bei Sub-1 GHz (Long-Range-Modus) –110 dBm bei Sub-1 GHz (50 kbps) –114 dBm bei Sub-1 GHz (Long-Range-Modus) –110 dBm bei Sub-1 GHz (50 kbps) –114 dBm bei Sub-1 GHz (Long-Range-Modus) –110 dBm bei Sub-1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
Arbeitstemperatur -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Lagertemperatur -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Übertragungsreichweite 180 m bei 1M PHY (externe PCB-Antenne) 230 m bei LE-codiertem PHY (externe PCB-Antenne) 1200 m bei 802.15.4 (externe Klebestiftantenne) 1400 m bei Sub-1G (externe Klebestiftantenne) 120 m bei 1M PHY (externe PCB-Antenne) 180 m bei LE-codiertem PHY (externe PCB-Antenne) 900 m bei 802.15.4 (externe Klebestiftantenne) 900 m bei Sub-1G (externe Klebestiftantenne) 1000 m (externe Klebestiftantenne) 1000 m (externe Klebestiftantenne) 720 m 1000 m (externe Klebestiftantenne) 720 m 1000 m (externe Klebestiftantenne) 1000 m (externe Klebestiftantenne)
Abmessung (mm) 25,0 x 16,4 x 2,2 26,5 x 16,8 x 2,2 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3
Paket Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß
Funktionen Drahtloser M-Bus, Energiegewinnung Intelligente Landwirtschaft, Sensorsteuerung Smart Grid, industrielle Überwachung und Steuerung Unterstützt DMM, größere Übertragungsreichweite Unterstützt DMM, größere Übertragungsreichweite Integrierte PCB-Antenne Ultrakleine Abmessungen, machbar für externe Antennen Steckstifte zum einfachen Einbetten Größere Übertragungsreichweite Größere Übertragungsreichweite
