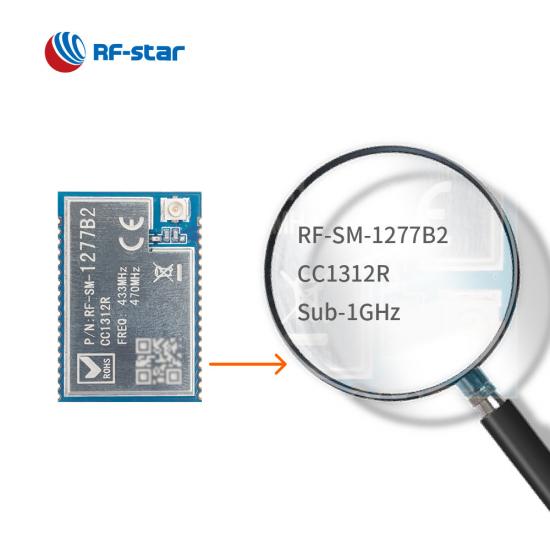

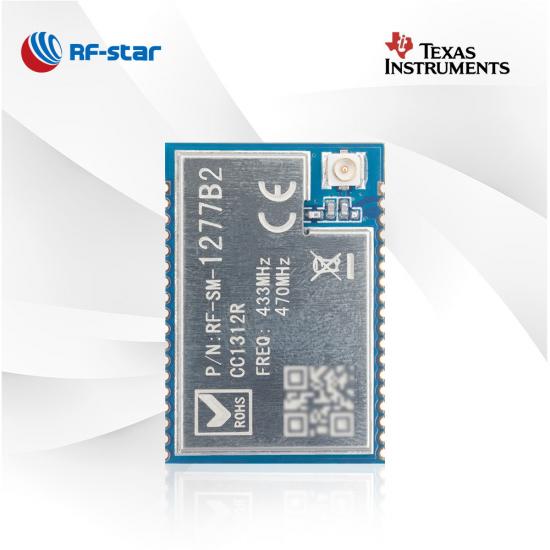

CC1312R-Modul unterstützt 433 MHz 450 MHz RF-SM-1277B2

RF-SM-1277B2 ist ein Sub-1G-Modul, das mit der Frequenz von 431 MHz bis 537 MHz arbeitet. Das CC1312R-Modul kann im Sensormarkt eingesetzt werden. Wählen Sie RF-SM-1277B2, um die Übertragungsdistanz zu erhöhen und das Design der Endprodukte zu vereinfachen.
  • P/N:

    RF-SM-1277B2
  • SoC:

    CC1312R
  • Prozessor:

    48 MHz Arm® Cortex®-M4F
  • Protokolle:

    IEEE 802.15.4g, IPv6-enabled smart objects(6LoWPAN), MIOTY®, Wireless M-Bus(T, S, C mode), WiSUN®, KNX RF, Amazon Sidewalk, proprietary systems, SimpleLink™ TI 15.4 stack (Sub-1 GHz)
  • Arbeitsfrequenz:

    431 MHz ~ 527 MHz

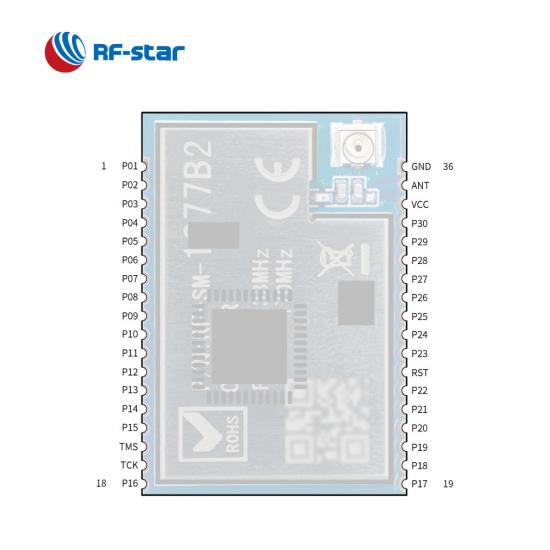

  • Paket (mm):

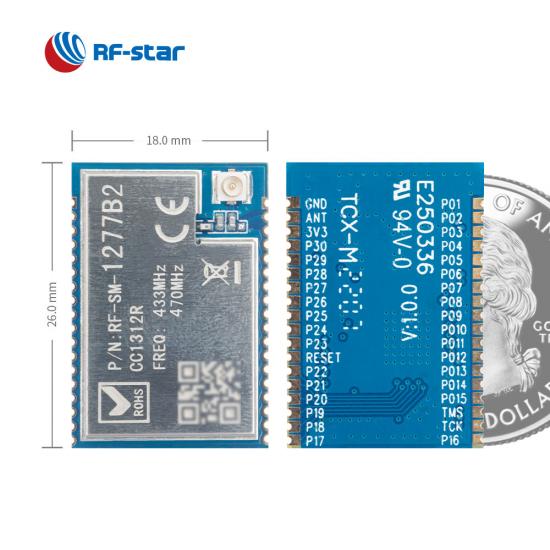

    26.0 x 18.0 x 2.3
  • Merkmale:

    All GPIOs are lead out
  • GPIO:

    30
  • max. Sendeleistung:

    +13 dBm
  • Übertragungsbereich:

    1000 m

RF-SM-1277B2  ist ein Sub-1G-Modul, das die Frequenzen 433 MHz und 450 MHz unterstützt . Der Haupt-IC ist  TI CC1312R , sein 48 MHz Arm® Cortex®-M4F-Hauptprozessor ermöglicht dem HF-Modul eine Übertragung über große Entfernungen und einen extrem niedrigen Stromverbrauch. Die Antennenoption des  IPEX-Antennenanschlusses  und die Halblochschnittstelle ermöglichen dem Kunden die Wahl der Ausgabeart des HF-Signals. Die Sendeleistung beträgt bis zu  13 dBm , wodurch das Modul eine größere Übertragungsreichweite erreicht und sich problemlos in Sensorsteuerungen, intelligente Straßenlaternen, Gebäudeautomation usw. integrieren lässt. Das CC1312R-Modul unterstützt auch das transparente Übertragungsprotokoll, sodass Sie es zur Vereinfachung des Designaufwands verwenden können.

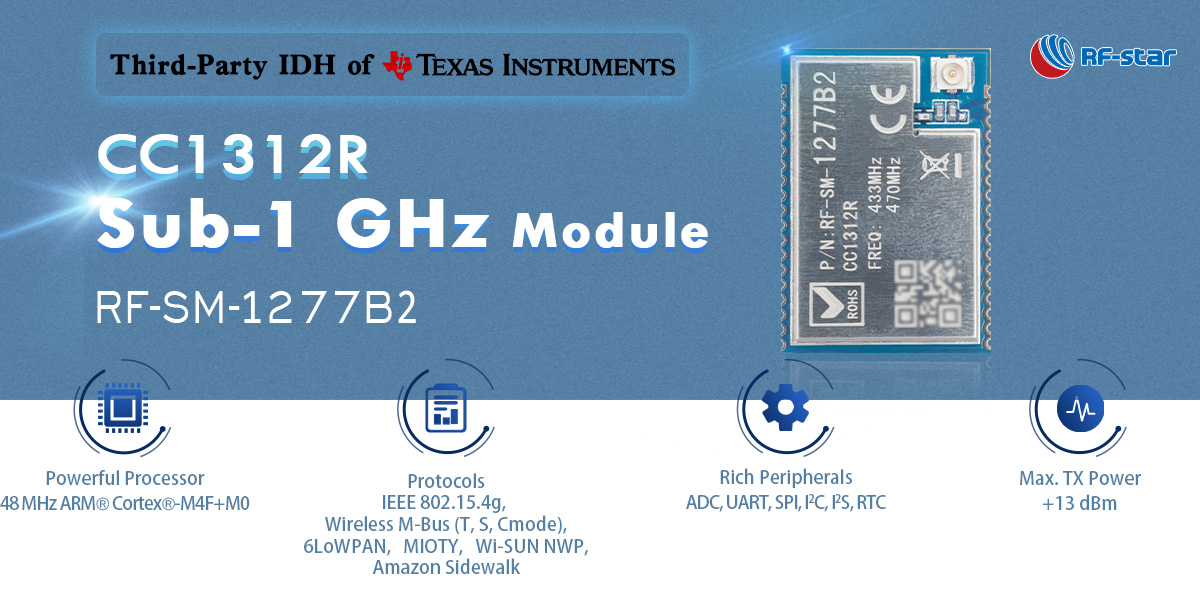

CC1312R Sub-1 GHz-Modul RF-SM-1277B2

Mehrere Protokolle

Das Modul CC1312R unterstützt IEEE 802.15.4g, IPv6-fähige Smart Objects (6LoWPAN), MIOTY®, Wi-SUN®, proprietäre Systeme und den TI 15.4-Stack (Sub-1 GHz).

Breite Radiofrequenz

Für die Arbeitsfrequenz von 431 MHz – 527 MHz können die Mittenfrequenzen eingehalten werden: 433 MHz, 470 MHz und 500 MHz.

Externe Antenne

Eine Antennenanpassung und eine Option für den HF-Ausgabemodus (IPEX-Antennenanschluss und Halblochschnittstelle) ermöglichen Ihnen Flexibilität beim Anschluss Ihres Gerätes.

Umfangreiche Peripheriegeräte

Alle digitalen Peripheriepins können zu jedem GPIO weitergeleitet werden und diese Schnittstellen einschließlich ADC, UART, SPI, I2C, I2S, RTC sind verfügbar.

Größerer Speicher als CC1310

· 352 KB systemintern programmierbarer Flash-Speicher
· 256 KB ROM für Protokolle und Bibliotheken
· 8 KB SRAM für Cache (oder als RAM für allgemeine Zwecke)
· 20 KB SRAM mit extrem geringem Leckstrom


- Merkmale  -

· Wi-SUN NWP

· Externe Antenne

· Umfangreiche Peripheriegeräte

· Frequenz:  431 MHz ~ 527 MHz

RF-SM-1277B2 Sub-1G-Modulfunktion



Referenzressource:

Vergleich zwischen  RF-SM-1277B1 und RF-SM-1277B2 Sub-1G-Modul basierend auf CC1312 MCU


Drahtloser SoC:


  • 48 MHz ARM® Cortex®  - M4F -Prozessor
  • Sendeleistung: Bis zu +13 dBm
  • Empfindlichkeit:
    • –121 dBm @ Langstreckenmodus
    • -110 dBm bei 50 kbps
  • Erinnerung
    • 352 kB Flash
    • 88 kB SRAM

Merkmale:


  • AES-128-Sicherheit
  • 30 GPIOs

Arbeitsbereich:


  • Versorgungsspannungsbereich 1,8 V ~ 3,8 V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C
  • Frequenz: 431 MHz ~ 527 MHz


Umfangreiche Peripheriegeräte:


  • ADC
  • UART
  • SPI
  • I²C
  • I²S
  • Echtzeituhr


Zertifikate :


  • CE
  • RoHS
  • Erreichen
Sub-1G-Module der TI CC131x-Serie
Artikelnummer RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
Foto
IC CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Kern 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3
Antenne IPEX Halbloch-Schnittstelle IPEX IPEX/Halbloch-Schnittstelle IPEX/Halbloch-Schnittstelle Leiterplatte Halbloch-Schnittstelle Leiterplatte IPEX/Halbloch-Schnittstelle IPEX/Halbloch-Schnittstelle
RAM 152 KB 88 KB 88 KB 88 KB 88 KB 28 KB 28 KB 28 KB 28 KB 28 KB
Blitz 704 KB 352 KB 352 KB 352 KB 352 KB 128 KB 128 KB 128 KB 128 KB 128 KB
Protokolle Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, proprietäre Systeme, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, proprietäre Systeme, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, proprietäre Systeme, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) IEEE 802.15.4g, IPv6-fähige Smart Objects (6LoWPAN), MIOTY®, Wireless M-Bus (T-, S-, C-Modus), Wi-SUN®, KNX RF, Amazon Sidewalk, proprietäre Systeme, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) IEEE 802.15.4g, IPv6-fähige Smart Objects (6LoWPAN), MIOTY®, Wireless M-Bus (T-, S-, C-Modus), Wi-SUN®, KNX RF, Amazon Sidewalk, proprietäre Systeme, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) IEEE 802.15.4g, Wireless M-Bus (T-, S-, C-Modus), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4-Stack (unter 1 GHz) IEEE 802.15.4g, Wireless M-Bus (T-, S-, C-Modus), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4-Stack (unter 1 GHz) IEEE 802.15.4g, Wireless M-Bus (T-, S-, C-Modus), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4-Stack (unter 1 GHz) IEEE 802.15.4g, Wireless M-Bus (T-, S-, C-Modus), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4-Stack (unter 1 GHz) IEEE 802.15.4g, Wireless M-Bus (T-, S-, C-Modus), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4-Stack (unter 1 GHz)
Stromversorgung 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V
Frequenz 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz
Max. Sendeleistung +20 dBm +20 dBm +14 dBm @ Unter-1 GHz +5 dBm @ 2,4 GHz +13 dBm +14 dBm +14 dBm +14 dBm +14 dBm +15 dBm +14 dBm
Empfangsempfindlichkeit –121 dBm @Sub-1G (Long-Range-Modus) –110 dBm @ 50 Kbps Sub-1G –104 dBm @125 kbps LE-codierter PHY –121 dBm @Sub-1G (Long-Range-Modus) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps LE-codierter PHY –121 dBm @Sub G (Long-Range-Modus) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE-codierter PHY –121 dBm @ Sub-1 GHz (Langstreckenmodus) –110 dBm @ Sub-1 GHz (50 kbps) –121 dBm @ Sub-1 GHz (Langstreckenmodus) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Langstreckenmodus) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Langstreckenmodus) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Langstreckenmodus) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Langstreckenmodus) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Langstreckenmodus) –110 dBm @ Sub-1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
Arbeitstemperatur -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Lagertemperatur -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Übertragungsbereich 180 m @ 1M PHY (externe PCB-Antenne) 230 m @ LE Coded PHY (externe PCB-Antenne) 1200 m @ 802.15.4 (externe Klebestiftantenne) 1400 m @ Sub-1G (externe Klebestiftantenne) 180 m @ 1M PHY (externe PCB-Antenne) 230 m @ LE Coded PHY (externe PCB-Antenne) 1200 m @ 802.15.4 (externe Klebestiftantenne) 1400 m @ Sub-1G (externe Klebestiftantenne) 120 m @ 1M PHY (externe PCB-Antenne) 180 m @ LE Coded PHY (externe PCB-Antenne) 900 m @ 802.15.4 (externe Klebestiftantenne) 900 m @ Sub-1G (externe Klebestiftantenne) 1000 m (externe Klebestiftantenne) 1000 m (externe Klebestiftantenne) 720 m 1000 m (externe Klebestiftantenne) 720 m 1000 m (externe Klebestiftantenne) 1000 m (externe Klebestiftantenne)
Abmessung (mm) 26,5 x 16,8 x 2,2 25,0 x 16,4 x 2,2 26,5 x 16,8 x 2,2 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3
Paket Halbloch mit 1,27 mm Abstand Halbloch mit 1,27 mm Abstand Halbloch mit 1,27 mm Abstand Halbloch mit 1,27 mm Abstand Halbloch mit 1,27 mm Abstand Halbloch mit 1,27 mm Abstand Halbloch mit 1,27 mm Abstand Halbloch mit 1,27 mm Abstand Halbloch mit 1,27 mm Abstand Halbloch mit 1,27 mm Abstand
Funktionen Wireless M-Bus, energieautark Intelligente Landwirtschaft, Sensorsteuerung Smart Grid, industrielle Überwachung und Steuerung Unterstützt DMM, größere Übertragungsreichweite Unterstützt DMM, größere Übertragungsreichweite Integrierte PCB-Antenne Ultrakleine Abmessungen, geeignet für externe Antennen Steckerstifte zum einfachen Einbetten Größere Übertragungsreichweite Größere Übertragungsreichweite
