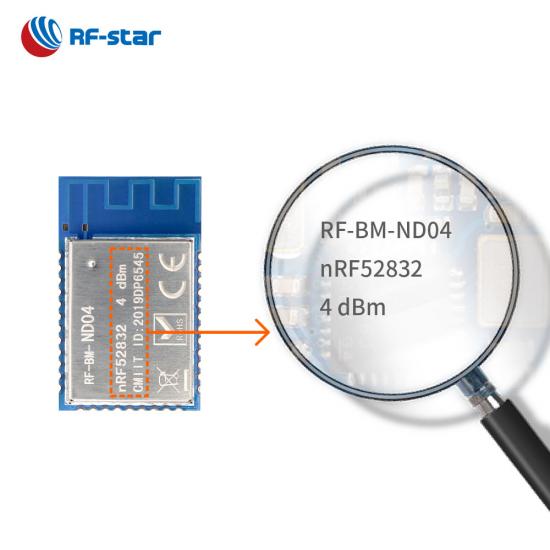

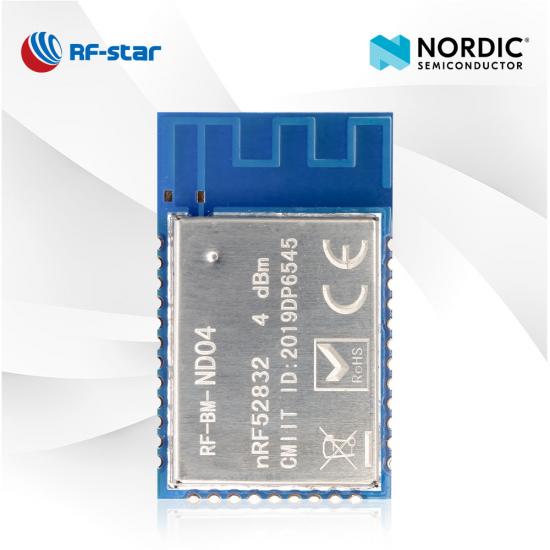

Bluetooth 5.0 Low Energy Bluetooth Mesh Low Energy nRF52832 Modul RF-BM-ND04

RF-BM-ND04 ist ein Bluetooth 5.0 Low Energy-Modul, das für die hohen Zuverlässigkeits- und Leistungsanforderungen von batteriebetriebenen IoT-Produkten und Gateways entwickelt wurde. Dieses Modul mit robuster Größe unterstützt auch Bluetooth Mesh und NFC. Starten Sie Ihre Produktentwicklung mit dem RF-BM-ND04 nRF52832 BLE-Modul.

  • P/N:

    RF-BM-ND04
  • Warenbestand:

    1000
  • SoC:

    nRF52832
  • Prozessor:

    32-bit ARM® Cortex®-M4 64 MHz
  • Protokolle:

    Bluetooth 5.0 low energy, Bluetooth Mesh
  • Arbeitsfrequenz:

    2402 MHz ~ 2480 MHz
  • Paket (mm):

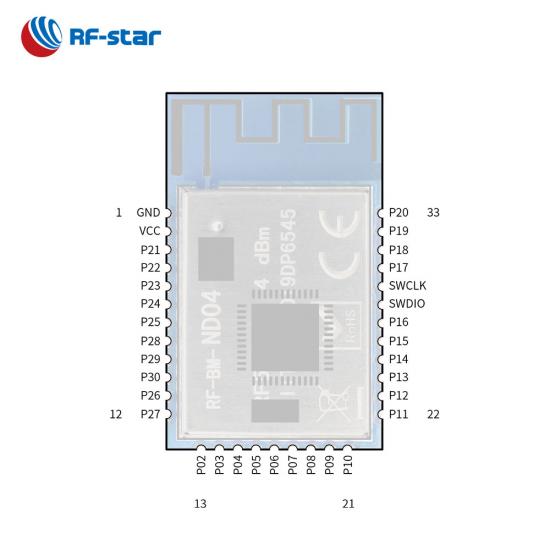

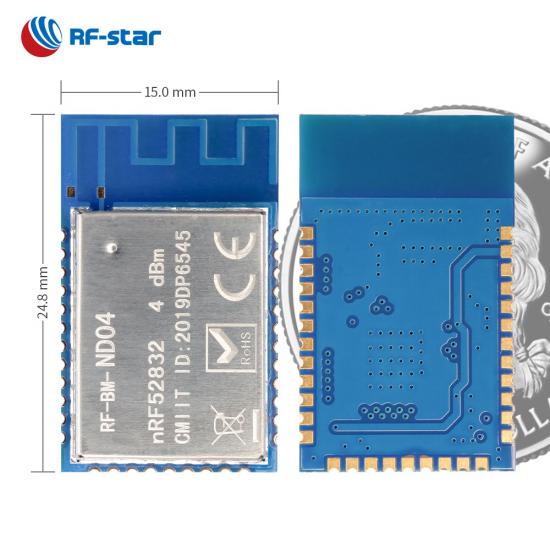

    24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 33-pin
  • Merkmale:

    NFC, ANT, 2.4 GHz proprietary
  • GPIO:

    29
  • max. Sendeleistung:

    +4 dBm
  • Übertragungsbereich:

    100 m

RF-BM-ND04 ist ein HF-Modul basierend auf vielseitigen Nordic BLE5.0 SoC nRF52832 mit einem 32-Bit-ARM® Cortex®-M4-Prozessor. Es integriert einen 32,768 kHz und einen 32 MHz Quarz, einen LC-Filter, eine Antennenanpassung und eine Mäanderlinien-Inverted-F-Leiterplattenantenne. Es unterstützt den BLE-Stack v5.0 einschließlich der Hochgeschwindigkeitsfunktion von 2 Mbit/s und kann mit Kommunikationsprotokollen für serielle Schnittstellen wie NFC, ANT und proprietäre 2,4 GHz vorprogrammiert werden. Es unterstützt auch Bluetooth Mesh, das gleichzeitig mit Bluetooth Low Energy ausgeführt werden kann. Das NFC-A-Peripheriegerät aktiviert das Modul, das in vereinfachten Pairing- und Zahlungslösungen verwendet wird. Die zahlreichen digitalen Peripheriegeräte und Schnittstellen von RF-BM-ND04, wie ADC, PDM, PWM, I2C und I2S, machen es in vielen Anwendungen einsetzbar. Es zeichnet sich durch einen geringen Stromverbrauch, eine geringe Größe, einen robusten Verbindungsabstand und eine hohe Zuverlässigkeit aus. Das 1,27-mm-Pitch-Stempel-Stick-Gehäuse ermöglicht eine einfache Montage und ein kostengünstiges PCB-Design.


·S alle Rollen: Master, Slave, Master-Slave, Beacon

· Mehrfachverbindungsfunktion: Bis zu 7 Salben und 1 Master

· max. transparente Übertragungsrate: bis zu 46 kB/s

·D ata-Rate: 1 Mbit/s, 2 Mbit/s

· Merkmale:O TA, Beobachter, Authentifizierung



· Internet der Dinge (IoT) · Internet-Gateway

· Gebäudeautomation · Zugangskontrolle

· Smart Plug und Metering · Sicherheitssysteme





Drahtloser SoC:


  • ARM® Cortex®-M4 32-Bit-Prozessor mit FPU, 64 MHz
  • Sendeleistung: -20 dBm bis +4 dBm
  • Empfindlichkeit im BLE-Modus: -96 dBm
  • Speicher
    • -512 KB Flash
    • -64 KB RAM
  • Datenrate: 1 Mbit/s, 2 Mbit/s

Unterstützte Protokolle:


  • Bluetooth 5.0 energiesparend
  • Bluetooth-Mesh
  • NFC
  • AMEISE
  • 2,4 GHz proprietär

Derzeitiger Verbrauch:


  • 2,62 μA im Schlafmodus
  • 77,7 μA bei 200 ms Sendezyklus
  • 72,8 μA bei 50 ms Verbindungszyklus

Arbeitsbereich:


  • Versorgungsspannungsbereich 1,7 V ~ 3,6 V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C


Reichhaltige Peripherie:


  • NFC-A
  • 12-Bit-, 200-ksps-ADC
  • 29 GPIOs
  • PWM
  • PDM
  • SPI-Master/Slave
  • I²C-Master/Slave
  • I²S
  • UART (CTS/RTS)


Zertifikate:


  • FCC
  • SRRC
  • CE
