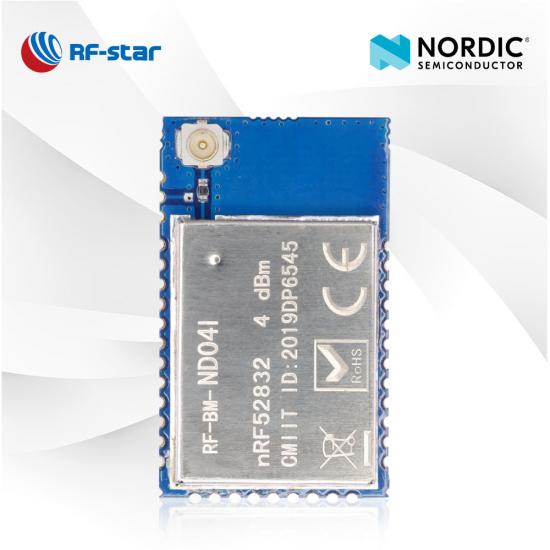

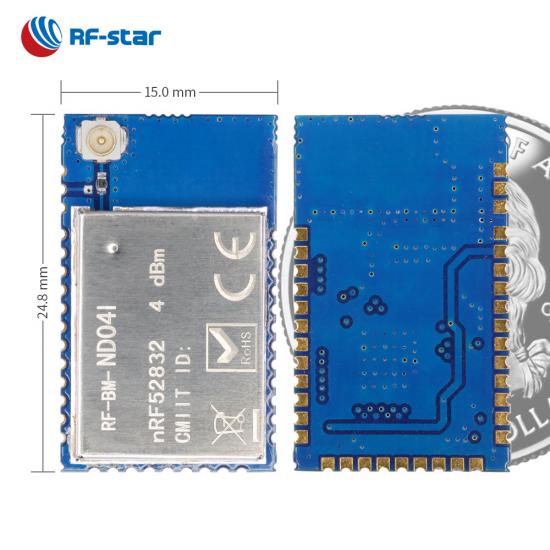

Bluetooth 5.0 Low Energy nRF52832-Modul mit IPEX-Anschluss RF-BM-ND04I

RF-BM-ND04I ist ein Bluetooth 5.0 Low Energy-Modul mit IPEX-Anschluss, das für die hohen Zuverlässigkeits- und Leistungsanforderungen batteriebetriebener IoT-Produkte und Gateways entwickelt wurde. Dieses Modul unterstützt auch Bluetooth Mesh und NFC. Der IPEX-Anschluss bietet mehr Möglichkeiten für die Antennenausgangswege sowie eine Halbloch-Antennenschnittstelle. Beginnen Sie Ihre Produktentwicklung mit dem BLE-Modul RF-BM-ND04I nRF52832.

P/N:
RF-BM-ND04I
Warenbestand:
1000
SoC:
nRF52832
Prozessor:
32-bit ARM® Cortex®-M4 64 MHz
Protokolle:
Bluetooth 5.0 low energy, Bluetooth Mesh
Arbeitsfrequenz:
2402 MHz ~ 2480 MHz
Paket (mm):
24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 36-pin
Merkmale:
NFC, ANT, 2.4 GHz proprietary, IPEX connector & half-hole interface
GPIO:
29
max. Sendeleistung:
+4 dBm
Übertragungsbereich:
100 m

Jetzt anfragen

RF-BM-ND04I ist ein HF-Modul , das auf dem vielseitigen Nordic BLE5.0 SoC nRF52832 mit einem 32-Bit-ARM® ^Cortex® - ^M4-Prozessor basiert. Es integriert einen 32,768-kHz- und einen 32-MHz-Quarz, einen LC-Filter, eine Antennenanpassung sowie die Antennenoptionen eines IPEX-Anschlusses und einer Halblochschnittstelle. Es unterstützt den BLE-Stack v5.0 und kann mit seriellen Kommunikationsprotokollen wie Bluetooth Mesh , NFC, ANT und 2,4 GHz proprietär vorprogrammiert werden. Das NFC-A - Gerät ermöglicht den Einsatz des Moduls in vereinfachten Kopplungs- und Zahlungslösungen. Die zahlreichen digitalen Peripheriegeräte und Schnittstellen des RF-BM-ND04I, wie ADC, PDM, PWM, I ²C und I ²S, ermöglichen den Einsatz in einem breiten Anwendungsspektrum.

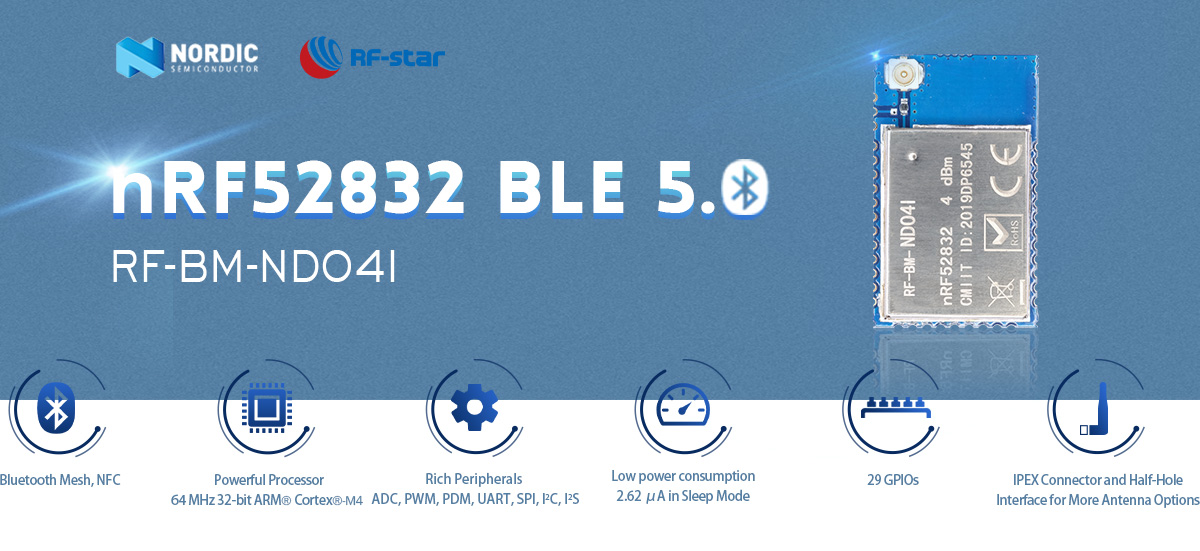

Bluetooth 5.0 Low Energy nRF52832-Modul RF-BM-ND04I

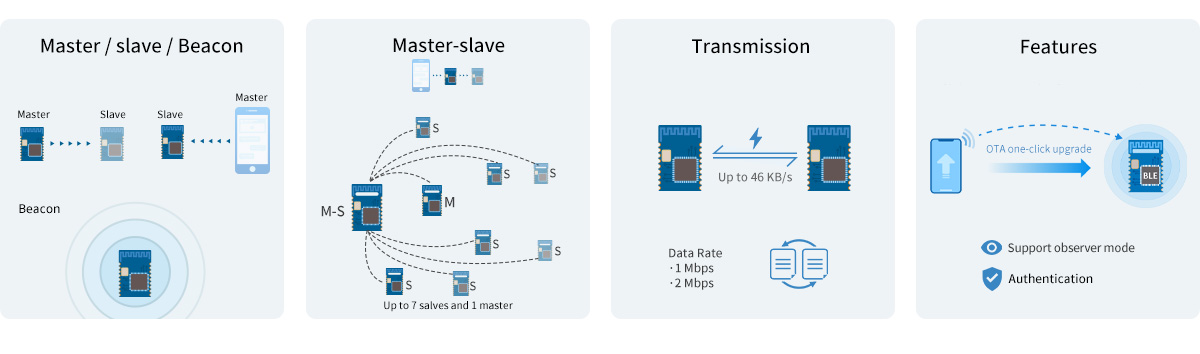

- Transparentes Übertragungsprotokoll (Brücke) -

· Mehrere Rollen: Master, Slave, Master-Slave, Beacon

· Mehrfachverbindungsfunktion: Bis zu 7 Salben und 1 Master

· Max. Transparente Übertragungsrate: bis zu 46 kB/s

· Datenrate : 1 Mbit/s, 2 Mbit/s

· Funktionen: O TA, Beobachter, Authentifizierung

Transparentes Übertragungsprotokoll (Brücke) -

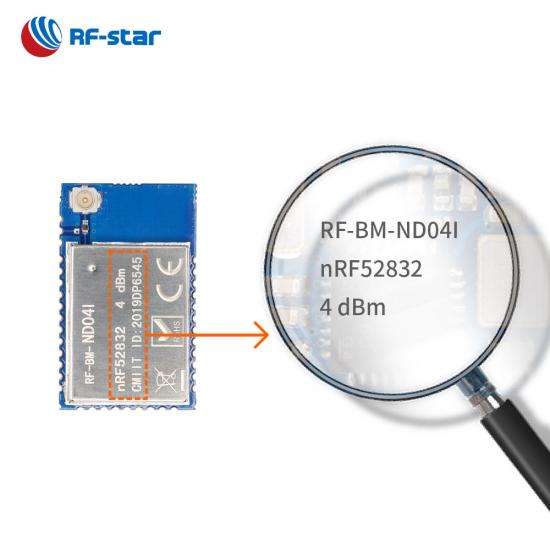

- Warenpräsentation -

Ähnliche Resourcen:

Vergleich zwischen Long Range nRF52833 und nRF52832

Einführung des NRF52832 Bluetooth LE Sniffer

Drahtloses SoC:

ARM® Cortex®-M4 32-Bit-Prozessor mit FPU, 64 MHz
Sendeleistung: -20 dBm bis +4 dBm
Empfindlichkeit im BLE-Modus: -96 dBm
Erinnerung

-512 KB Flash
-64 KB RAM

Datenrate: 1 Mbit/s, 2 Mbit/s

Unterstützte Protokolle:

Bluetooth 5.0 mit niedrigem Energieverbrauch
Bluetooth Mesh
NFC
AMEISE
2,4 GHz proprietär

Derzeitiger Verbrauch:

2,62 μA im Schlafmodus
77,7 μA bei 200 ms Sendezyklus
72,8 μA bei 50 ms Verbindungszyklus

Arbeitsbereich:

Versorgungsspannungsbereich 1,7 V ~ 3,6 V
Arbeitstemperaturbereich: -40 °C ~ +85 °C

Umfangreiche Peripheriegeräte:

NFC-A
12-Bit, 200 ksps ADC
29 GPIOs
PWM
PDM
SPI-Master/Slave
I²C-Master/Slave
I²S
UART (CTS/RTS)

RF-BM-ND04_ND04I Hardware-Datenblatt V1.2_20230526

BLE-Modul der NORDIC nRF52-Serie
Artikelnummer	RF-BM-ND09A	RF-BM-ND09	RF-BM-ND08C	RF-BM-ND04CI	RF-BM-ND04C	RF-BM-ND08	RF-BM-ND04I	RF-BM-ND04
Foto
IC	nRF52805	nRF52805	nRF52810	nRF52810	nRF52810	nRF52832	nRF52832	nRF52832
Kern	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4F	64 MHz ARM® Cortex®-M4F	64 MHz ARM® Cortex®-M4F
Antenne	Leiterplatte/Pad	Unterlage	PCB/Halbloch-Schnittstelle	IPEX/Halbloch-Schnittstelle	Leiterplatte	PCB/Halbloch-Schnittstelle	IPEX/Halbloch-Schnittstelle	Leiterplatte
RAM	24 KB	24 KB	24 KB	24 KB	24 KB	64 KB	64 KB	64 KB
Blitz	192 KB	192 KB	192 KB	192 KB	192 KB	512 KB	512 KB	512 KB
Protokolle	BLE5.3, proprietär, ANT	BLE5.3, proprietär, ANT	BLE5.3, proprietär, ANT	BLE5.3, BLE 2M PHY, proprietär, ANT	BLE5.3, proprietär, ANT	BLE5.3, proprietär, ANT, NFC	BLE5.3, proprietär, ANT, NFC	BLE5.3, proprietär, ANT, NFC
Stromversorgung	1,7 V ~ 3,6 V, empfohlen bis 3,3 V	1,7 V ~ 3,6 V, empfohlen bis 3,3 V	1,7 V ~ 3,6 V, empfohlen bis 3,3 V	1,7 V ~ 3,6 V, empfohlen bis 3,3 V	1,7 V ~ 3,6 V, empfohlen bis 3,3 V	1,7 V ~ 3,6 V, empfohlen bis 3,3 V	1,7 V ~ 3,6 V, empfohlen bis 3,3 V	1,7 V ~ 3,6 V, empfohlen bis 3,3 V
Frequenz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Max. TX-Leistung	+4 dBm	+4 dBm	+4 dBm	+4 dBm	+4 dBm	+4 dBm	+4 dBm	+4 dBm
Empfangsempfindlichkeit	-97 dBm bei 1 Mbit/s BLE	-97 dBm bei 1 Mbit/s BLE	-96 dBm bei 1 Mbit/s BLE	-96 dBm bei 1 Mbit/s BLE	-96 dBm bei 1 Mbit/s BLE	-96 dBm bei 1 Mbit/s BLE	-96 dBm bei 1 Mbit/s BLE	-96 dBm bei 1 Mbit/s BLE
GPIO	10	10	16	29	29	29	29	29
Arbeitstemperatur	-40 ℃ ~ +85 ℃	-40 ℃ ~ +105 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Lagertemperatur	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Übertragungsreichweite	30 m	40 m (externe PCB-Antenne)	75 m	100 m (externe PCB-Antenne)	80 m	80 m	110 m (externe PCB-Antenne)	90 m
Abmessung (mm)	7,0 x 9,0 x 2,0	7,0 x 7,0 x 2,0	15,2 x 11,2 x 1,7	24,8 x 15,0 x 2,3	24,8 x 15,0 x 2,3	15,2 x 11,2 x 1,7	24,8 x 15,0 x 2,3	24,8 x 15,0 x 2,3
Paket	DFN mit 0,6 mm Rastermaß	DFN mit 0,6 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß
OTA	√	√	√	√	√	√	√	√
Bluetooth Mesh	×	×	×	×	×	√	√	√
Langstrecken	×	×	×	×	×	×	×	×
2 Mbit/s PHY	√	√	√	√	√	√	√	√
AoA/AoD	×	×	×	×	×	×	×	×
UART-Protokoll	Sklave	Sklave	Sklave	Sklave	Sklave	Master-Slave gleichzeitig, ein Master-Slave	Master-Slave gleichzeitig, ein Master-Slave	Master-Slave gleichzeitig, ein Master-Slave
Funktionen	Ultrakleine Abmessungen, hohe Wirksamkeit	Ultrakleine Abmessungen, hochwirksam, für externe Antenne geeignet	Hohe Verträglichkeit, hohe Wirksamkeit	Hochwirksamer IPEX-Stecker für mehr externes Antennendesign	Geringerer Stromverbrauch, hohe Wirksamkeit	Kompakte Größe für mehr Anwendungen	Machbar für externe Antennen mit größerer Übertragungsreichweite	Hohe Kompatibilität
