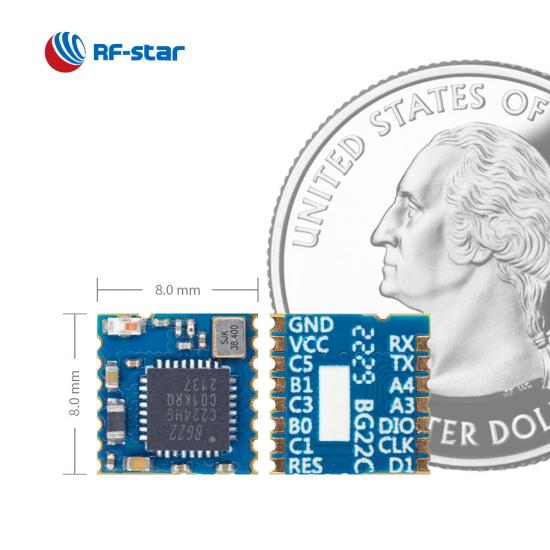

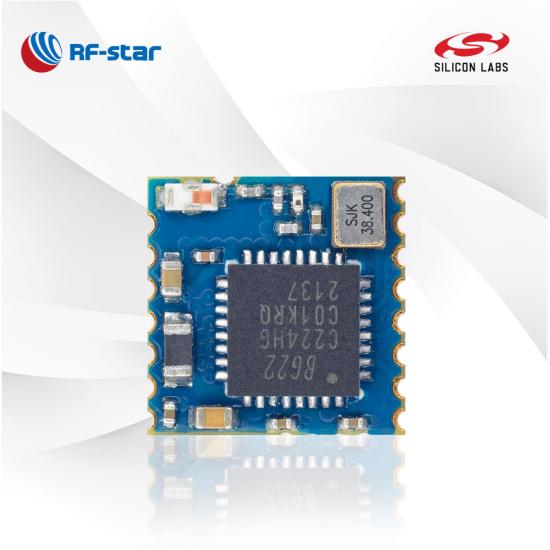

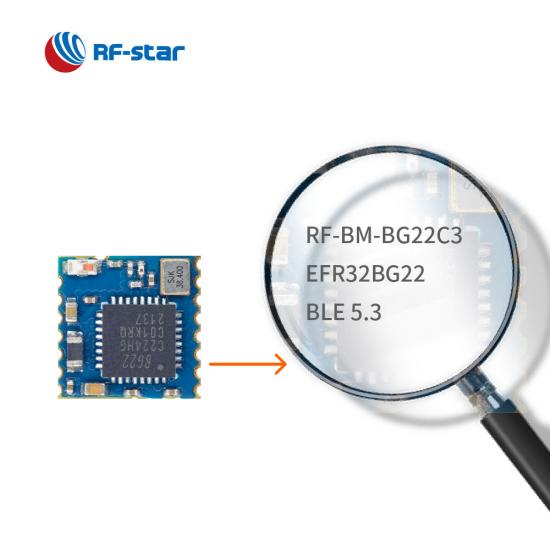

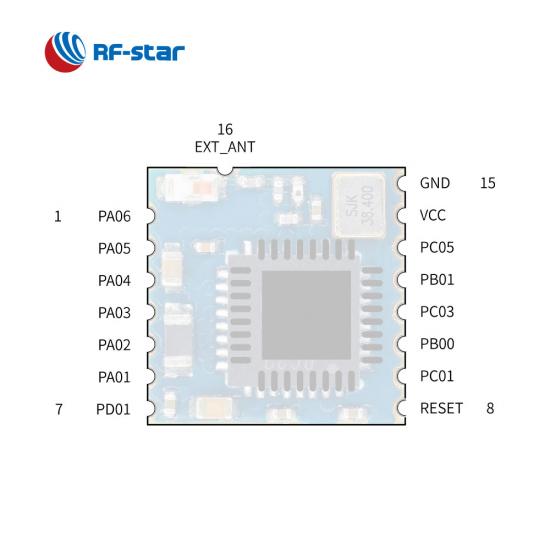

RF-BM-BG22C3 ist ein HF-Modul, das auf EFR32BG22C224F512GM32-C basiert , einem SoC der Gecko-Familie von Silicon Labs , mit einem 32-Bit-ARM® - Cortex® - M33-Kern mit einer maximalen Betriebsfrequenz von 76,8 MHz. Es integriert einen 38,4-MHz-Quarz, eine Anpassung, eine Antennenanpassung, einen Tiefpassfilter und die Antennenoption (die Chipantenne oder einen Halbloch-ANT-Pin). Was die Hardware betrifft, unterstützt es Bluetooth 5.3 Low Energy, Low Power Node von Bluetooth Mesh, Direction Finding AoA/AoD und proprietär und verfügt außerdem über eine Reihe analoger und digitaler Schnittstellen wie PRS, ADC, UART, SPI, I 2 C , PWM, ISO 7816, IrDA, I 2 S, EUART und PDM. Es zeichnet sich durch einen geringen Stromverbrauch, eine kompakte Größe, einen robusten Verbindungsabstand und eine hohe Zuverlässigkeit aus. Durch eine integrierte PA im Chip erreicht das Modul eine Sendeleistung von bis zu 6 dBm. Stempelstiftgehäuse mit 1,27-mm-Raster für einfache Montage und kostengünstiges PCB-Design. Was die Firmware betrifft, kann das serielle Bluetooth-Modul zur einfachen Programmierung mit einem seriellen RF-Star BLE5.0-Kommunikationsprotokoll vorprogrammiert werden.
- Transparentes Übertragungsprotokoll (Bridge) -
· Mehrere Rollen: Master, Slave, Master-Slave, Beacon
· Mehrfachverbindungsfunktion: Bis zu 7 Salben und 1 Master
· Stabile transparente Übertragungsrate: bis zu 50 kB/s
· Datenrate: 1 Mbit/s, 2 Mbit/s
· Funktionen: OTA, Authentifizierung
· Erweitertes Broadcast-Paket
· Langstrecken
