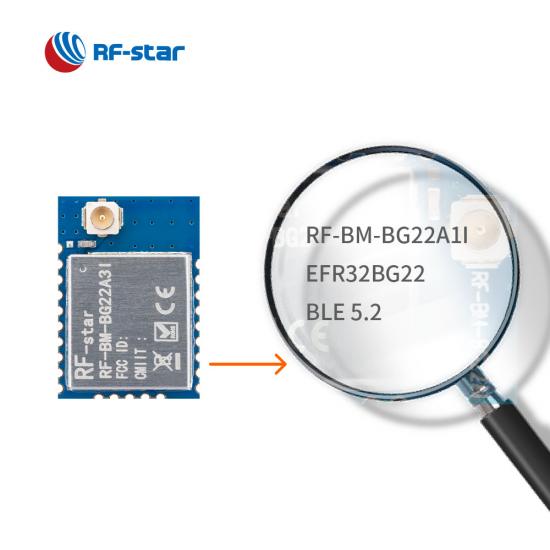

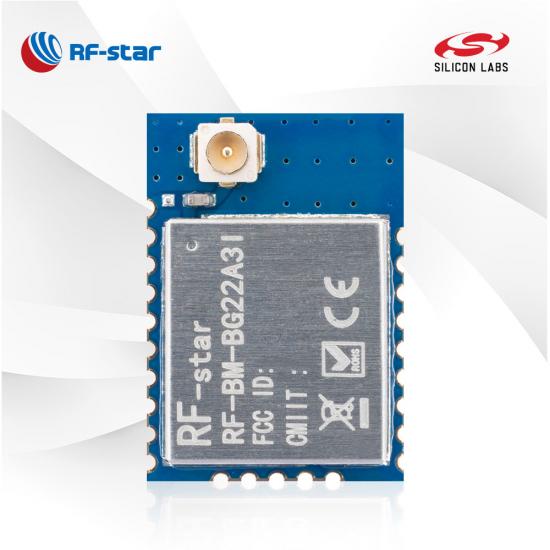

BLE5.2 EFR32BG22-Modul RF-BM-BG22A3I

RF-BM-BG22A3I ist ein Bluetooth-5.2-Low-Energy-Modul, das für die branchenführende Energieeffizienz entwickelt wurde, die die längere Lebensdauer einer Knopfzellenbatterie. verlängern kann. Dieses Modul ist das beste seiner Klasse -geringer Stromverbrauch. die leistungsstarken Ressourcen aktivieren das Modul mit Bluetooth-Peilfunktionen. starten Sie Ihre Produktentwicklung mit dem RF-BM-BG22A3I EFR32BG22C224 BLE-Modul.

  • P/N:

    RF-BM-BG22A3I
  • SoC:

    EFR32BG22C224F512GM32-C
  • Prozessor:

    32-bit 76.8 MHz ARM® Cortex®-M33
  • Protokolle:

    Bluetooth 5.2 low energy, Bluetooth Direction Finding
  • Arbeitsfrequenz:

    2402 MHz ~ 2480 MHz

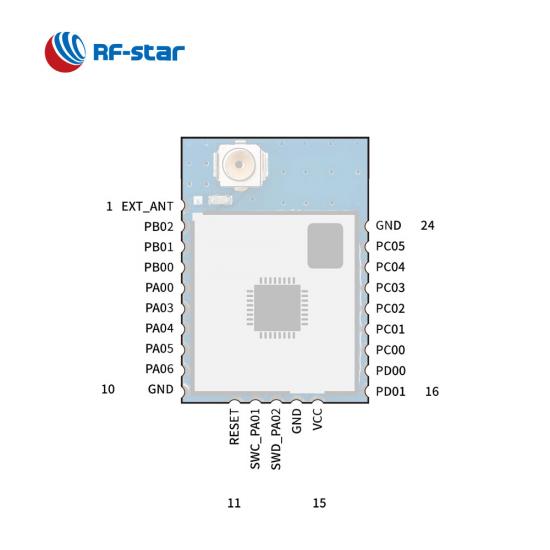

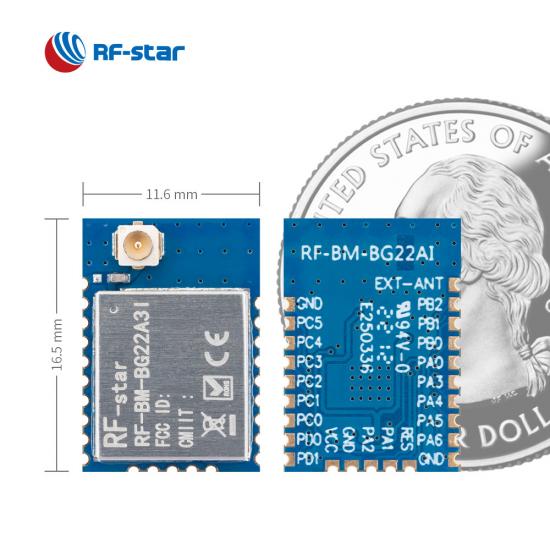

  • Paket (mm):

    16.5 × 11.6 × 2.10, half-hole, 1.27 pitch, 24-pin
  • Merkmale:

    AoA/AoD, Bluetooth Mesh Low Power Node, 2.4 GHz proprietary
  • GPIO:

    18
  • max. Sendeleistung:

    6 dBm
  • Übertragungsbereich:

    80 m

rf-bm-bg22a3i ist ein HF-Modul basierend auf efr32bg22c224f512gm32-c , einer der Gecko-Familie von Socs aus Silizium Labore , mit einem 32-bit ARM® cortex®-m33 Kern mit 76.8 MHz maximaler Betriebsfrequenz. es integriert einen 38.4 MHz Quarz, eine Anpassung, eine Antennenanpassung und ein Tiefpassfilter., den es unterstützt ble 5.2 Low-Energy, BLE-Mesh, aoa / aod und proprietär und kann mit einem seriellen Schnittstellen-Kommunikationsprotokoll für eine einfache Programmierung vorprogrammiert werden. es hat auch eine Reihe von analogen und digitalen Schnittstellen wie PRS, ADC, UART, SPI, I2C, PWM, ISO 7816, irda, I2S, EUART und PDM. zeichnet sich durch geringen Stromverbrauch, kompakte Größe, robust aus Verbindungsabstand, und hohe Zuverlässigkeit. Ein integriertes PA im Chip ermöglicht dem Modul eine Reichweite von bis zu 6 dbm TX-Leistung. RF-BM-BG22A3I ist Pin-2-Pin-kompatibel mit bg22a1i.


rf-bm-bg22a3i ist ein neues Produkt, das von optimiert rf-bm-bg22a3 . es hat ipex Antenne, um eine längere zu erreichen Übertragungsreichweite.



· mehrere Rollen: Master, Slave, Master-Slave, Beacon

· Multi-Verbindungsfunktion: bis zu 7 Salben und 1 Meister

· stabile transparente Übertragungsrate: bis zu 50kb/s

· Datenrate: 1 Mbit/s, 2 Mbit/s

· Merkmale: ota,-Authentifizierung

· erweitertes Sendungspaket

· Langstrecken


· Asset-Tags und Beacons

· Unterhaltungselektronik

· Gebäudeautomation

· Sportgeräte

· Bluetooth-Mesh-Low-Power-Knoten

· tragbare medizinische



Wirless soc:


  • 32-Bit-38.4-MHz-Arm® Kortex® -m33
  • Sendeleistung: -28 dbm bis 0 dbm
  • Empfindlichkeit bei 1 Mbit/s GFSK: -98.9 dbm
  • Erinnerung
    • 352 kb Flash
    • 32 KB Arbeitsspeicher
  • Datenrate: 1 MBit/s, 2 MBit/s


unterstütztes Modulationsformat


  • (g)fsk mit vollständig konfigurierbarem Shaping
  • oqpsk dsss
  • (g)msk


Protokollunterstützung


  • Bluetooth Low Energy (Bluetooth 5.2)
  • Peilung mit Anflugwinkel (aoa) und Abflugwinkel (aod)
  • Bluetooth Mesh Low-Power-Knoten
  • Eigentum


derzeitiger Verbrauch:


  • 3.02 μA im Schlafmodus
  • 55.84 μA bei 200 ms Sendezyklus
  • 90.58 μA bei 30 ms Verbindungszyklus


Arbeitsbereich:


  • Versorgungsspannungsbereich 1.7 V ~ 3.6 V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C


reichhaltige Peripherie:


  • 16-Bit-ADC
  • 18 gpios
  • DMA
  • PDM
  • Prs
  • Euart
  • i²c
  • RTC
  • W atchdog
  • uart/spi/smartcard (ISO 7816)/irda/i2s
