RSBRS02ABR BLE5.0 Slave-Modul

  • Bluetooth LE 5.0 Slave Module
  • Bluetooth LE 5.0 Slave Module
  • Bluetooth LE 5.0 Slave Module
  • Bluetooth LE 5.0 Slave Module
  • Bluetooth LE 5.0 Slave Module

RSBRS02ABR BLE5.0 Slave-Modul

RSBRS02ABR, ein Bluetooth LE 5.0-Modul, ist für kostengünstige Anwendungen konzipiert. Die Peripheriegeräte des 7816 T-0 und Infrarot ermöglichen das serielle Schnittstellenmodul, das in der Smart-Home-Fernbedienung zum Einsatz kommt. Beginnen Sie Ihre Produktentwicklung mit dem Modul RSBRS02ABR BLE5.0.

  • P/N:

    RSBRS02ABR

  • SoC:

    RS02A1-B

  • Prozessor:

    ARM Cortex-M0+ @ 48 MHz

  • Protokolle:

    Bluetooth 5.0 low energy

  • Arbeitsfrequenz:

    2402 MHz ~ 2480 MHz

  • Paket (mm):

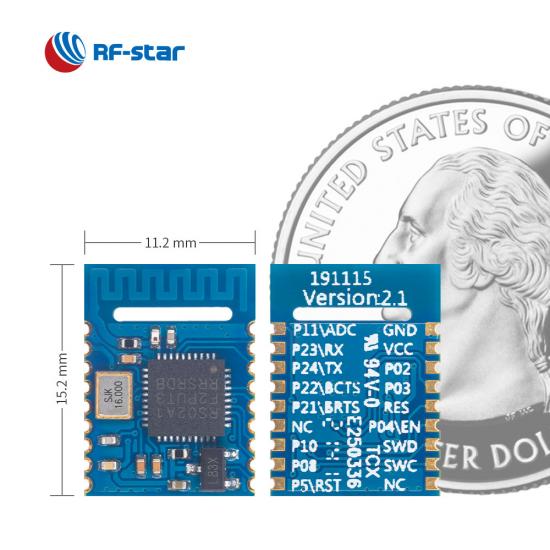

    15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 18-pin

  • Merkmale:

    7816 T-0, infra-red, 2 Mbps data rate

  • GPIO:

    11

  • max. Sendeleistung:

    +5 dBm

  • Übertragungsbereich:

    120 m
Jetzt anfragen

RSBRS02ABR basiert auf einem RF-Star- SoC RS02A1-B und ist ein Single-Mode- Bluetooth- LE-5.0- Modul . Es gibt so viele Vorteile dieses Moduls: eine kompakte Größe, eine gute Rauschunterdrückungsleistung, eine bessere Empfindlichkeit und eine robuste Übertragungsentfernung. Es ist mit dem transparenten Übertragungsprotokoll BLE5.0 mit einer eingebetteten Datenrate von 2 Mbit/s vorprogrammiert , wodurch dieses Modul eine Vielzahl von Anwendungen abdeckt. Es unterstützt auch die HID-Funktion, die eine teilweise automatische Verbindungsnutzung ermöglicht.


BLE5.0 Slave-Modul Beacon iBeacon RSBRS02ABR


-  Transparente Übertragung  (Bridge)  und direktgesteuertes Protokoll -

·  Slave _

·  Max . Transparente Übertragungsrate: bis zu 45,6 kB/s

·  Datenrate : 1 Mbit/s, 2 Mbit/s

· Funktionen: O TA

· Benutzerdefinierte Service-UUID

·  P -Lüften

Transparente Übertragung (Brücke) – und direktgesteuertes Protokoll



- Warenpräsentation -

Drahtloses SoC:


  • ARM® Cortex®-M0+ Prozessor, 48 MHz
  • Sendeleistung: -20 dBm bis +5 dBm
  • Empfindlichkeit: -94 dBm bei 1 Mbit/s
  • Erinnerung
    • -256 kB Flash
    • -32 kB SRAM
  • Datenrate: 1 Mbit/s, 2 Mbit/s


Unterstützte Protokolle:


  • Bluetooth 5.0 mit niedrigem Energieverbrauch
  • Bluetooth 4.2 mit niedrigem Energieverbrauch


Derzeitiger Verbrauch:


  • 5,49 μA im Schlafmodus
  • 132,08 μA bei 200 ms Broadcast-Zyklus (internes EN-Pullup deaktivieren)
  • 81,07 μA bei 100 ms Verbindungszyklus (internes EN-Pullup deaktivieren)

Arbeitsbereich:


  • Versorgungsspannungsbereich 2,3 V ~ 3,6 V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C


Umfangreiche Peripheriegeräte:


  • 11 GPIOs.
  • 2 UARTs mit CTS/RTS
  • SPI mit Master/Slave konfigurierbar
  • I2C mit Master/Slave konfigurierbar
  • 7816 T-0 Master-Schnittstelle
  • Tastaturschnittstelle
  • Infrarotgenerator
  • PWM
  • 9-Bit-ADC
  • DMA


Zertifikate


  • FCC
  • SRRC
  • RoHS


Inländische IC-basierte BLE-Module der Serie
Artikelnummer RSBRS02ABR-01 RSBRS02ABRI RSB RS02ABR RSBRS02AI R SBRS02AA
Foto RSBRS02ABR-01 RSBRS02ABRI RSBRS02ABRI RSBRS02AI RSBRS02AA
IC RS02A1-B RS02A1-B RS02A1-B RS02A1-A RS02A1-A
Kern 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+
Antenne Leiterplatte IPEX Leiterplatte IPEX Leiterplatte
RAM 36 KB + 4 KB 36 KB + 4 KB 36 KB + 4 KB 32 KB 32 KB
Blitz 256 KB 256 KB 256 KB 256 KB 256 KB
Protokolle BLE5.0, BLE 2M PHY BLE5.0, BLE 2M PHY BLE5.0, BLE 2M PHY BLE5.0, BLE 2M PHY BLE5.0, BLE 2M PHY
Stromversorgung 2,3 V ~ 3,6 V, empfohlen bis 3,3 V 2,3 V ~ 3,6 V, empfohlen bis 3,3 V 2,3 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V
Frequenz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. TX-Leistung +5 dBm +5 dBm +5 dBm +7 dBm +7 dBm
Empfangsempfindlichkeit -94 dBm bei 1 Mbit/s BLE -94 dBm bei 1 Mbit/s BLE -94 dBm bei 1 Mbit/s BLE -95 dBm bei 1 Mbit/s BLE -95 dBm bei 1 Mbit/s BLE
GPIO 11 11 11 13 13
Arbeitstemperatur -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Lagertemperatur -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Übertragungsreichweite 110 m 140 m (externe PCB-Antenne) 110 m 160 m (externe PCB-Antenne) 120 m
Abmessung (mm) 15,2 x 11,2 x 2,0 15,2 x 11,2 x 2,3 15,2 x 11,2 x 1,8 15,2 x 11,2 x 2,1 15,2 x 11,2 x 1,7
Paket Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß
OTA √ √ √ √ √
Gittergewebe × × × × ×
Langstrecken × × × × ×
2 Mbit/s PHY √ √ √ √ √
AoA/AoD × × × × ×
UART-Protokoll Sklave Sklave Sklave Master-Slave gleichzeitig Master-Slave gleichzeitig
Funktionen Kleine Abmessungen, hohe transparente Übertragungsrate Geeignet für externe Antenne, unterstützt OTA, kompakte Größe Kleine Abmessungen, hohe transparente Übertragungsrate Geeignet für externe Antenne, unterstützt OTA, kompakte Größe Unterstützt den Direktantriebsmodus, einfach zu bedienen
