Zertifiziertes CC2652P-Multiprotokollmodul RF-BM-2652P1

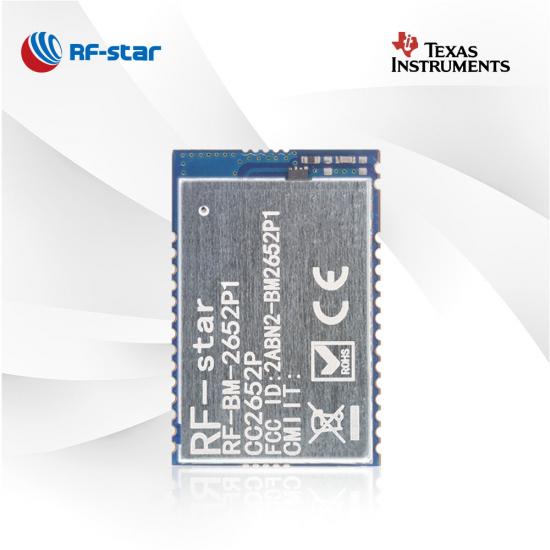

  • CC2652P Multi Protocol Module RF-BM-2652P1 for ZHA&Zigbee2MQTT

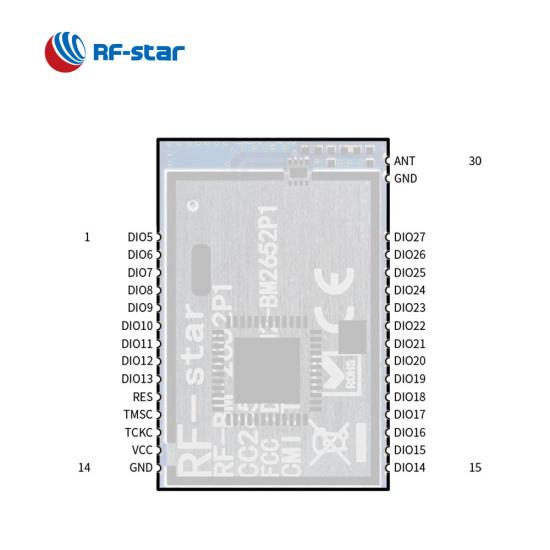

  • CC2652P Multi Protocol Module RF-BM-2652P1 for ZHA&Zigbee2MQTT
  • CC2652P Multi Protocol Module RF-BM-2652P1 for ZHA&Zigbee2MQTT

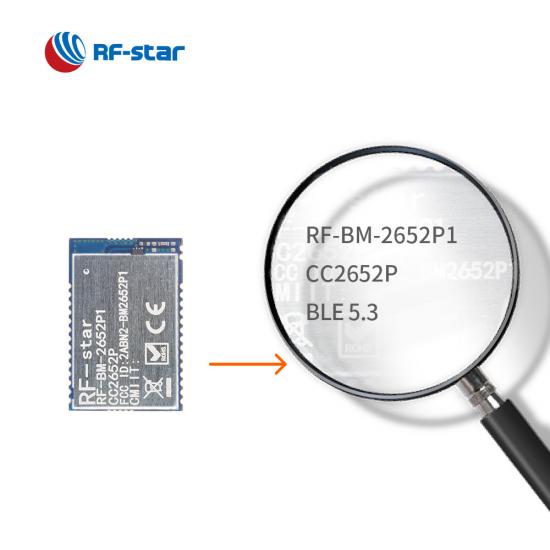

  • CC2652P Multi Protocol Module RF-BM-2652P1 for ZHA&Zigbee2MQTT

Zertifiziertes CC2652P-Multiprotokollmodul RF-BM-2652P1

Das Multiprotokollmodul RF-BM-2652P1 richtet sich an die IoT-Märkte mit hohen Anforderungen. Das Modul unterstützt BLE 5.1, ZigBee, Thread IEEE 802.15.4, IPv6-fähige Smart Objects (6LoWPAN) und proprietäre. Das CC2652P-Modul ist möglicherweise das am besten geeignete HF-Modul für ZHA (ZigBee Home Automation) und Zigbee2MQTT.

  • P/N:

    RF-BM-2652P1

  • SoC:

    CC2652P

  • Prozessor:

    48 MHz ARM® Cortex®-M4F

  • Protokolle:

    Bluetooth 5.1 Low Energy, Thread, Zigbee 3.0, IEEE 802.15.4, IPv6-enabled smart objects (6LoWPAN), proprietary

  • Arbeitsfrequenz:

    2402 MHz ~ 2480 MHz

  • Paket (mm):

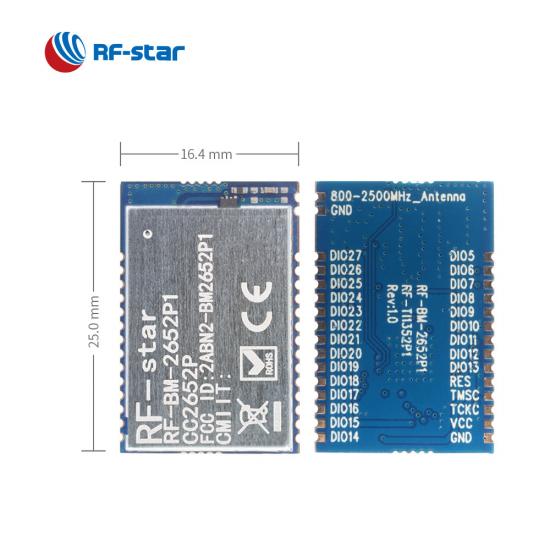

    25.0 × 16.4 × 2.2, half-hole, 1.27 pitch, 30-pin

  • Merkmale:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh, Zigbee coordinator, Zigbee network processor

  • GPIO:

    23

  • max. Sendeleistung:

    +20 dBm

  • Übertragungsbereich:

    500 m (@BLE), 800 m (@ZigBee)
Jetzt anfragen

RF-BM-2652P1 ist ein Multiprotokollmodul basierend auf TI CC2652P mit einem leistungsstarken 48-MHz-ARM® Cortex®-M4F-Prozessor. Es integriert einen 48-MHz-Quarz, einen 32,768-kHz-Quarz, 352 kB Flash, 256 kB ROM, einen LC-Filter und eine leistungsstarke PCB-Onboard-Antenne. Die Sendeleistung beträgt bis zu 20 dBm, wodurch das HF-Modul eine größere Übertragungsreichweite erreicht und hervorragend in ZHA (ZigBee Home Automation) und Zigbee2MQTT funktioniert . Der Dynamic Multiprotocol Manager (DMM)-Treiber ermöglicht es dem CC2652P-Modul, gleichzeitig als BLE-, ZigBee-, Thread-Gerät oder Gerät mit mehreren Protokollen zu arbeiten.


CC2652P Mutiprotokollmodul RF-BM-2652P1

Mehrere Protokolle werden unterstützt

RF-BM-2652P1 ist ein Multiprotokoll-2,4-GHz-Funkmodul, das Thread, Zigbee®, Bluetooth® 5.3 Low Energy, IEEE 802.15.4, IPv6-fähige Smart Objects (6LoWPAN) und proprietäre Systeme, einschließlich des TI 15.4-Stack (2,4 GHz), unterstützt ).

Hochleistungsverstärker

Mithilfe eines integrierten +20-dBm-Hochleistungsverstärkers mit erstklassigem Sendestromverbrauch bei 85 mA kann das CC2652P 2,4-GHz-HF-Modul dazu beitragen, dass Ihre drahtlosen Geräte eine viel größere Reichweite erreichen.

Ausgezeichnete Empfängerempfindlichkeit

Die Empfangsempfindlichkeit des CC2652P ist auf -100 dBm für 802.15.4 (2,4 GHz) 1 Mbit/s und -105 dBm für Bluetooth 125 kbit/s (LE-Code PHY) optimiert. Dadurch eignet sich das 2,4-GHz-Modul gut für ZigBee2mqtt.

Dynamischer Multiprotokoll-Manager

Das CC2652P-Modul mit dem DMM-Treiber ermöglicht mehrere Wireless-Stacks, z. BLE, ZigBee, Thread-Protokoll und mehr können nebeneinander existieren und gleichzeitig betrieben werden.


- Ähnliches Video -


Referenzressource:

Was sind RF-Star ZigBee CC2652P-Module?

Wofür kann das RF-star ZigBee CC2652P-Modul verwendet werden?

Die ZigBee CC2652P-Lösung hilft Ihnen, weit weg von der Erdgasexplosion zu sein

Drahtloser SoC:


  • 48 MHz ARM® Cortex®  - M4F -Prozessor
  • Sendeleistung: Bis zu +20 dBm
  • Empfindlichkeit :
    • -100 dBm bei 802.15.4 (2,4 GHz)
    • -105 dBm bei Bluetooth 5.0 (LE-codiertes PHY) (125 kbps)
  • Erinnerung
    • 352 kB Flash
    • 256 kB ROM
    • 8 0 kB SRAM
  • Datenrate :
    • LE 1M PHY
    • LE 2M PHY
    • LE-codiertes PHY (große Reichweite)


Merkmale:


  • Bluetooth 5.1 Low Energy
  • Faden
  • Zigbee 3.0
  • IEEE 802.15.4
  • IPv6-fähige Smart Objects (6LoWPAN)
  • Proprietär
  • Bluetooth -Mesh
  • Peilung _

Arbeitsbereich:

Versorgungsspannungsbereich 1,8 V ~ 3,8 V

Arbeitstemperaturbereich: -40 °C ~ +85 °C



Umfangreiche Peripheriegeräte:

ADC

DAC

UART

SPI

I²C

I²S

RTC

Multiprotokollmodule der Serie SimpleLink CC2652P von TI
Artikelnummer RF-BM-2652P4I RF-BM-2652P4 RF-BM-2652P3 RF-BM-2652P2I RF-BM-2652P2 RF-BM-2652P1
Foto CC2652P7 RF-BM-2652P4I Multiprotokollmodul CC2652P7 RF-BM-2652P4 Multiprotokollmodul CC2652P RF-BM-2652P3 Multiprotokollmodul CC2652P RF-BM-2652P2I Zigbee-Modul CC2652P RF-BM-2652P2 Zigbee-Modul CC2652P RF-BM-2652P1 Zigbee-Modul
IC CC2652P7 CC2652P7 CC2652P CC2652P CC2652P CC2652P
Kern 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M0+
Antenne IPEX/Halbloch-Schnittstelle Leiterplatte Leiterplatte IPEX/Halbloch-Schnittstelle Leiterplatte Halblochschnittstelle
RAM 152 KB 152 KB 88 KB 88 KB 88 KB 88 KB
Blitz 704 KB 704 KB 352 KB 352 KB 352 KB 352 KB
Protokolle Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, proprietäre Systeme, SimpleLink™ TI 15.4 Stack (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, proprietäre Systeme, SimpleLink™ TI 15.4 Stack (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, proprietäre Systeme, SimpleLink™ TI 15.4 Stack (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, proprietäre Systeme, SimpleLink™ TI 15.4 Stack (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, proprietäre Systeme, SimpleLink™ TI 15.4 Stack (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, proprietäre Systeme, SimpleLink™ TI 15.4 Stack (2,4 GHz)
Stromversorgung 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V
Frequenz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. TX-Leistung +20 dBm +20 dBm +20 dBm +20 dBm +20 dBm +20 dBm
Empfangsempfindlichkeit -99 dBm bei 802.15.4 (2,4 GHz) -104 dBm bei 125 kbps BLE-codierter PHY -99 dBm bei 802.15.4 (2,4 GHz) -104 dBm bei 125 kbps BLE-codierter PHY -100 dBm bei 802.15.4 (2,4 GHz) -105 dBm bei 125 kbps BLE-codierter PHY -100 dBm bei 802.15.4 (2,4 GHz) -105 dBm bei 125 kbps BLE-codierter PHY -100 dBm bei 802.15.4 (2,4 GHz) -105 dBm bei 125 kbps BLE-codierter PHY -100 dBm bei 802.15.4 (2,4 GHz) -105 dBm bei 125 kbps BLE-codierter PHY
GPIO 23 23 11 23 23 23
Arbeitstemperatur -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Lagertemperatur -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Übertragungsreichweite 180 m bei 1M PHY (externe PCB-Antenne) 240 m bei LE-codiertem PHY (externe PCB-Antenne) 1200 m bei 802.15.4 (externe Klebestiftantenne) 150 m bei 1M PHY 220 m bei LE-codiertem PHY 600 m bei 802.15.4 150 m bei 1M PHY 220 m bei LE-codiertem PHY 600 m bei 802.15.4 180 m bei 1M PHY (externe PCB-Antenne) 240 m bei LE-codiertem PHY (externe PCB-Antenne) 1200 m bei 802.15.4 (externe Klebestiftantenne) 150 m bei 1M PHY 220 m bei LE-codiertem PHY 600 m bei 802.15.4 180 m bei 1M PHY (externe PCB-Antenne) 240 m bei LE-codiertem PHY (externe PCB-Antenne) 1200 m bei 802.15.4 (externe Klebestiftantenne)
Abmessung (mm) 30,0 x 16,4 x 2,2 30,0 x 16,4 x 2,2 24,0 x 16,0 x 2,1 30,0 x 16,4 x 2,2 30,0 x 16,4 x 2,2 25,0 x 16,4 x 2,2
Paket Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß
OTA √ √ √ √ √ √
Bluetooth Mesh √ √ √ √ √ √
Langstrecken √ √ √ √ √ √
2 Mbit/s PHY √ √ √ √ √ √
AoA/AoD √ √ √ √ √ √
UART-Protokoll N / A N / A N / A N / A N / A N / A
Anwendung Smart-Home-Gateway, Gebäudeautomation Hausautomation, Brandmelderzentrale (FACP) Rauch- und Wärmemelder, Vermögensverfolgung Fabrikautomatisierung und -steuerung, Gebäudesicherheitssysteme Sicherheitssysteme, Gateway Smart Grid, drahtlose Sensornetzwerke
