Niedrigenergie-BLE5.0-Modul UART nRF52810-Modul RF-BM-ND04C

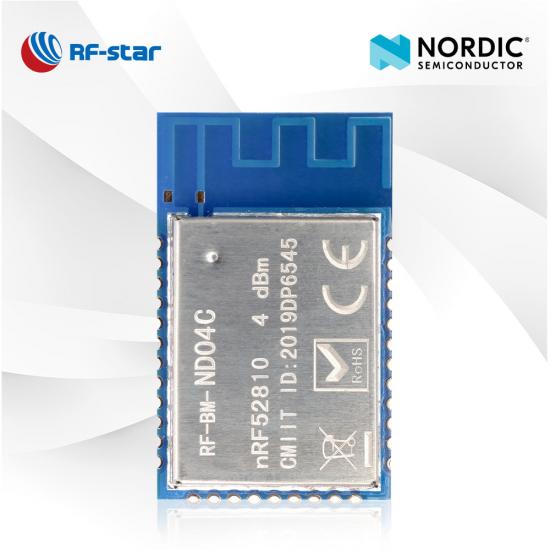

RF-BM-ND04C ist ein Bluetooth 5.0 Low Energy-Modul, das für die hohen Zuverlässigkeits- und Leistungsanforderungen batteriebetriebener IoT-Produkte entwickelt wurde. Es ist ein ideales Modul für Anwendungen mit weniger komplexen Anwendungen. Beginnen Sie Ihre Produktentwicklung mit dem BLE-Modul RF-BM-ND04C nRF52810.

  • P/N:

    RF-BM-ND04C
  • Warenbestand:

    1000
  • SoC:

    nRF52810
  • Prozessor:

    32-bit ARM® Cortex®-M4 64 MHz
  • Protokolle:

    Bluetooth 5.0 low energy
  • Arbeitsfrequenz:

    2402 MHz ~ 2480 MHz
  • Paket (mm):

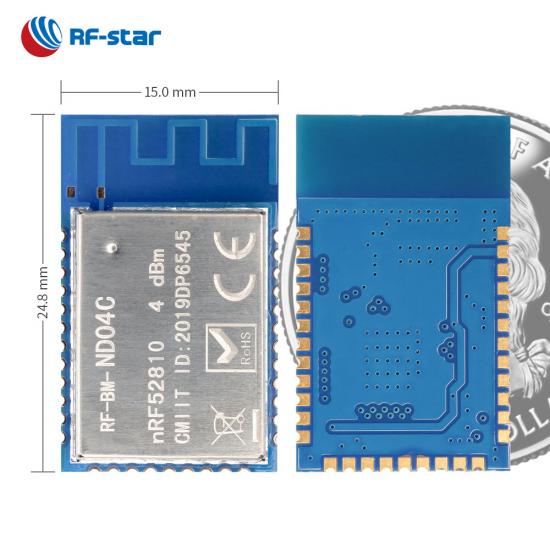

    24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 33-pin
  • Merkmale:

    ANT, 2.4 GHz proprietary

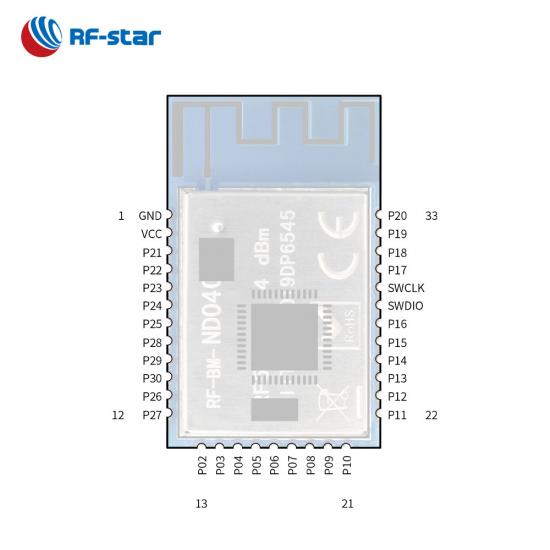

  • GPIO:

    29
  • max. Sendeleistung:

    +4 dBm
  • Übertragungsbereich:

    100 m

RF-BM-ND04C  ist ein HF-Modul, das auf dem vielseitigen Nordic BLE5.0 SoC nRF52810 mit einem 32-Bit-ARM® Cortex®-M4-Prozessor basiert. Es integriert einen 32,768-kHz- und einen 32-MHz-Quarz, einen LC-Filter, eine Antennenanpassung und eine Mäanderlinien-Inverted-F- PCB-Antenne . Es unterstützt den BLE-Stack v5.0 einschließlich der Hochgeschwindigkeitsfunktion von 2 Mbit/s. Die zahlreichen digitalen Peripheriegeräte und Schnittstellen des RF-BM-ND04C , wie PDM, PWM, UART, SPI, I²C und 12-Bit-ADC, ermöglichen den Einsatz in vielen Anwendungen, einschließlich Fernbedienungen, Wearables, Virtual-Reality-Headsets und so weiter. Es zeichnet sich durch einen geringen Stromverbrauch, einen robusten Verbindungsabstand und eine hohe Zuverlässigkeit aus.


BLE5.0 Modul UART nRF52810 Modul RF-BM-ND04C

Leistungsstarker Prozessor

RF-BM-ND04C ist ein Bluetooth5.0-Low-Energy-Modul mit einem leistungsstarken 64-MHz-32-Bit-ARM®-Cortex®-M4-Prozessor.

Umfangreiche Peripherie und Schnittstellen

Das nRF52810-Modul verfügt über zahlreiche digitale Peripheriegeräte und Schnittstellen wie PDM, PWM, UART, SPI, I2C und 12-Bit-ADC.

Hochwirksame Antenne

Das Stamp-Stick-Gehäuse mit 1,27-mm-Raster und das PCB-Design ermöglichen eine einfache Montage und eine bessere Übertragungsreichweite als andere Antennen.

Extrem niedriger Stromverbrauch

Der Stromverbrauch des nRF52810 BLE-Moduls beträgt im Schlafmodus 1,23 μA.

UART-Protokoll

Umfangreiche Funktionen mit OTA, nur Slave


- Transparentes Übertragungsprotokoll (Brücke) -

·  Mehrere Rollen: Sklave, Beacon

· Max. Transparente Übertragungsrate: bis zu 46 kB/s

· Funktionen: O TA, Authentifizierung

Das BLE-Modul nRF52810 unterstützt das transparente Übertragungsprotokoll (Bridge).

Referenzressource:

Wie viele Arbeitsmodi können die Produkte der Nordic BLE-Serie unterstützen?


Drahtloses SoC:


  • ARM® Cortex®-M4 32-Bit-Prozessor mit FPU, 64 MHz
  • Sendeleistung: -20 dBm bis +4 dBm
  • Empfindlichkeit im BLE-Modus: -96 dBm
  • Erinnerung
    • -192 KB Flash
    • -24 KB RAM
  • Datenrate: 1 Mbit/s, 2 Mbit/s

Unterstützte Protokolle:


  • Bluetooth 5.0 mit niedrigem Energieverbrauch
  • AMEISE
  • 2,4 GHz proprietär


Derzeitiger Verbrauch:


  • 2,62 μA im Schlafmodus
  • 70,33 μA bei 200 ms Sendezyklus
  • 64,72 μA bei 50 ms Verbindungszyklus

Arbeitsbereich:


  • Versorgungsspannungsbereich 1,7 V ~ 3,6 V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C


Umfangreiche Peripheriegeräte:


  • 12-Bit, 200 ksps ADC
  • 29 GPIOs
  • 4-Kanal-PWM
  • Digitale Mikrofonschnittstelle (PDM)
  • SPI-Master/Slave
  • I²C-Master/Slave
  • UART (CTS/RTS)


Zertifikate:


  • FCC
  • SRRC
  • RoHS


BLE-Modul der NORDIC nRF52-Serie
Artikelnummer RF-BM-ND09A RF-BM-ND09 RF-BM-ND08C RF-BM-ND04CI RF-BM-ND04C RF-BM-ND08 RF-BM-ND04I RF-BM-ND04
Foto
IC nRF52805 nRF52805 nRF52810 nRF52810 nRF52810 nRF52832 nRF52832 nRF52832
Kern 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F
Antenne Leiterplatte/Pad Unterlage PCB/Halbloch-Schnittstelle IPEX/Halbloch-Schnittstelle Leiterplatte PCB/Halbloch-Schnittstelle IPEX/Halbloch-Schnittstelle Leiterplatte
RAM 24 KB 24 KB 24 KB 24 KB 24 KB 64 KB 64 KB 64 KB
Blitz 192 KB 192 KB 192 KB 192 KB 192 KB 512 KB 512 KB 512 KB
Protokolle BLE5.3, proprietär, ANT BLE5.3, proprietär, ANT BLE5.3, proprietär, ANT BLE5.3, BLE 2M PHY, proprietär, ANT BLE5.3, proprietär, ANT BLE5.3, proprietär, ANT, NFC BLE5.3, proprietär, ANT, NFC BLE5.3, proprietär, ANT, NFC
Stromversorgung 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V
Frequenz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. TX-Leistung +4 dBm +4 dBm +4 dBm +4 dBm +4 dBm +4 dBm +4 dBm +4 dBm
Empfangsempfindlichkeit -97 dBm bei 1 Mbit/s BLE -97 dBm bei 1 Mbit/s BLE -96 dBm bei 1 Mbit/s BLE -96 dBm bei 1 Mbit/s BLE -96 dBm bei 1 Mbit/s BLE -96 dBm bei 1 Mbit/s BLE -96 dBm bei 1 Mbit/s BLE -96 dBm bei 1 Mbit/s BLE
GPIO 10 10 16 29 29 29 29 29
Arbeitstemperatur -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Lagertemperatur -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Übertragungsreichweite 30 m 40 m (externe PCB-Antenne) 75 m 100 m (externe PCB-Antenne) 80 m 80 m 110 m (externe PCB-Antenne) 90 m
Abmessung (mm) 7,0 x 9,0 x 2,0 7,0 x 7,0 x 2,0 15,2 x 11,2 x 1,7 24,8 x 15,0 x 2,3 24,8 x 15,0 x 2,3 15,2 x 11,2 x 1,7 24,8 x 15,0 x 2,3 24,8 x 15,0 x 2,3
Paket DFN mit 0,6 mm Rastermaß DFN mit 0,6 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß
OTA
Bluetooth Mesh × × × × ×
Langstrecken × × × × × × × ×
2 Mbit/s PHY
AoA/AoD × × × × × × × ×
UART-Protokoll Sklave Sklave Sklave Sklave Sklave Master-Slave gleichzeitig, ein Master-Slave Master-Slave gleichzeitig, ein Master-Slave Master-Slave gleichzeitig, ein Master-Slave
Funktionen Ultrakleine Abmessungen, hohe Wirksamkeit Ultrakleine Abmessungen, hochwirksam, für externe Antenne geeignet Hohe Verträglichkeit, hohe Wirksamkeit Hochwirksamer IPEX-Stecker für mehr externes Antennendesign Geringerer Stromverbrauch, hohe Wirksamkeit Kompakte Größe für mehr Anwendungen Machbar für externe Antennen mit größerer Übertragungsreichweite Hohe Kompatibilität
