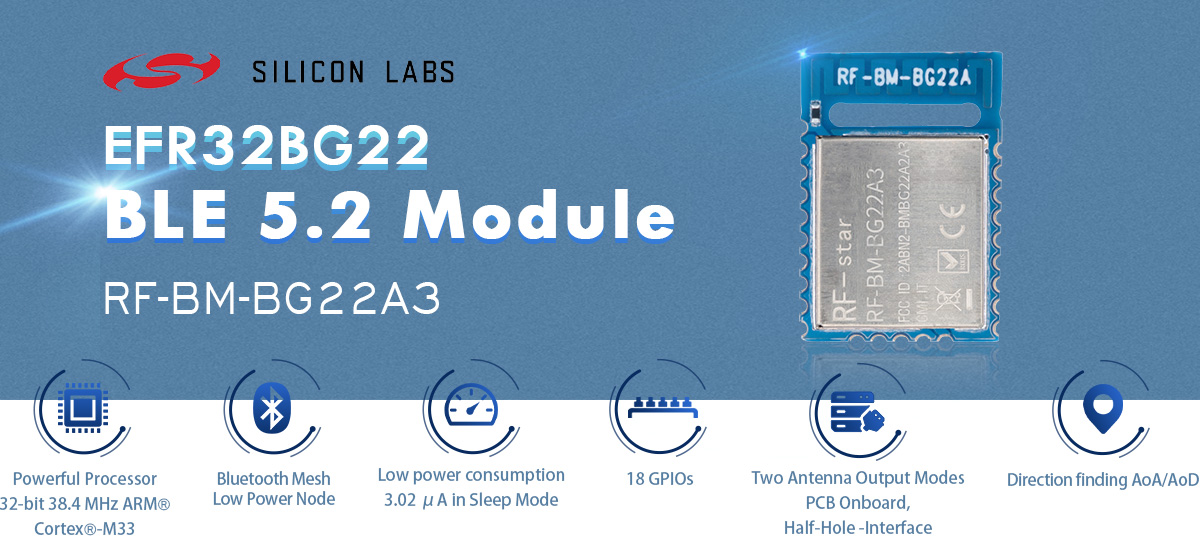

RF-BM-BG22A3 BLE5.2 nEFR32BG22 Modul

RF-BM-BG22A3 ist ein Bluetooth 5.2 Low Energy-Modul, das für die branchenführende Energieeffizienz entwickelt wurde und die längere Lebensdauer einer Knopfzellenbatterie verlängern kann. Dieses Modul ist mit dem besten in seiner Klasse mit extrem niedrigem Stromverbrauch. Die leistungsstarken Ressourcen ermöglichen dem Modul mit Bluetooth-Peilungsfunktionen. Starten Sie Ihre Produktentwicklung mit dem RF-BM-BG22A3 EFR32BG22C224 BLE-Modul.

  • P/N:

    RF-BM-BG22A3
  • SoC:

    EFR32BG22C224F512GM32-C
  • Prozessor:

    32-bit 76.8 MHz ARM® Cortex®-M33
  • Protokolle:

    Bluetooth 5.3 low energy, Bluetooth Direction Finding
  • Arbeitsfrequenz:

    2402 MHz ~ 2480 MHz
  • Paket (mm):

    16.5 × 11.6 × 2.06, half-hole, 1.27 pitch, 24-pin
  • Merkmale:

    AoA/AoD, Bluetooth Mesh Low Power Node, 2.4 GHz proprietary
  • GPIO:

    18
  • max. Sendeleistung:

    6 dBm
  • Übertragungsbereich:

    80 m

RF-BM-BG22A3 ist ein HF-Modul beyogen auf EFR32BG22C224 , einer der SoCs der Gecko-Familie aus Siliziumlabors , mit einem 32-Bit-ARM® Cortex®-M33 Kern mit 76,8 MHz maximaler Betriebsfrequenz. Es integriert einen 38,4 MHz Quarz, eine Anpassung, eine Antennenanpassung, einen Tiefpassfilter und Antennenoptionen einer Mäanderleitungs-Inverted-F-Leiterplattenantenne und einer Halbloch-Schnittstelle. Es unterstützt Bluetooth 5.2 Low Energy, Bluetooth Mesh, Bluetooth Direction Finding AoA/AoD und proprietär und kann mit einem seriellen Schnittstellen-Kommunikationsprotokoll für eine einfache Programmierung vorprogrammiert werden. Darüber hinaus verfügt das Modul über eine Reihe von analogen und digitalen Schnittstellen wie PRS, ADC, UART, SPI, I²C, PWM, ISO 7816, IrDA, I²S, EUART und PDM. Eine integrierte PA im Chip ermöglicht dem Modul eine Sendeleistung von bis zu 6 dBm. Es zeichnet sich durch einen geringen Stromverbrauch, eine kompakte Größe, einen robusten Verbindungsabstand und eine hohe Zuverlässigkeit aus.




-T transparentes Übertragungsprotokoll (Bridge)-


· Mehrere Rollen: Meister, Sklave, Meister-Sklave, Beacon

· Mehrfachverbindungsfunktion: Bis zu 7 Salben und 1 Master

· Stabile transparente Übertragungsrate: bis zu 50 kB/s

· Datenrate: 1 Mbit/s, 2 Mbit/s

· Merkmale: OTA, Authentifizierung

· Erweitertes Broadcast-Paket

· Langstrecken



- Anwendungen -

· Asset-Tags und Beacons

· Unterhaltungselektronik

· Gebäudeautomation

· Sportgeräte

· Bluetooth Mesh Low Power Nodes

· Tragbare Medizin



- Warenpräsentation -

Wirless-SoC:


  • 32-Bit 38,4 MHz ARM® Kortex® -M33
  • Sendeleistung: -28 dBm bis 0 dBm
  • Empfindlichkeit @ 1 Mbit/s GFSK: -98,9 dBm
  • Speicher
    • 352 kB Flash
    • 32 kB RAM
  • Datenrate: 1 Mbit/s, 2 Mbit/s


Unterstütztes Modulationsformat


  • (G)FSK mit vollständig konfigurierbarer Formgebung
  • OQPSK DSSS
  • (G)MSK


Protokollunterstützung


  • Bluetooth Low Energy (Bluetooth 5.2)
  • Peilung mit Angle-of-Arrival (AoA) und Angle-of-Departure (AoD)
  • Bluetooth-Mesh-Low-Power-Knoten
  • Proprietär


Derzeitiger Verbrauch:


  • 3,02 μA im Schlafmodus
  • 55,84 μA bei 200 ms Sendezyklus
  • 90,58 μA bei 30 ms Verbindungszyklus


Arbeitsbereich:


  • Versorgungsspannungsbereich 1,7 V ~ 3,6 V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C


Reichhaltige Peripherie:


  • 16-Bit-ADC
  • 18 GPIOs
  • DMA
  • PDM
  • PRS
  • EURART
  • I²C
  • RTC
  • W atchdog
  • UART/SPI/SmartCard (ISO 7816)/IrDA/I2S
