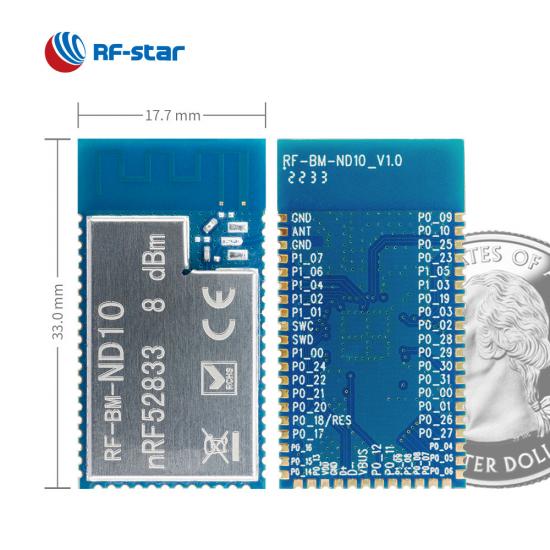

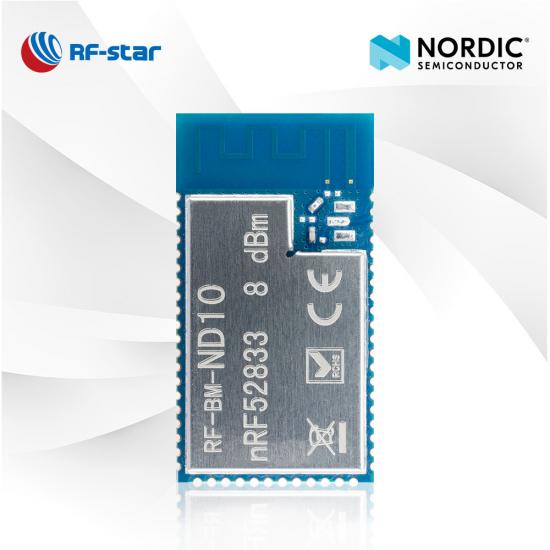

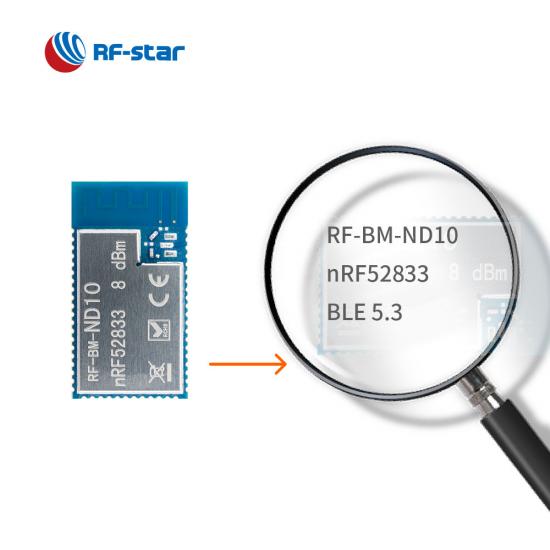

RF-BM-ND10 nRF52833 BLE5.3 ZigBee-Thread-Multiprotokollmodul

Wireless-SoC:

• ARM® Cortex®-M4 32-Bit-Prozessor mit FPU, 64 MHz
• Sendeleistung: -20 dBm bis +4 dBm
• Empfindlichkeit im BLE-Modus:

  • -96 dBm (@BLE 1 Mbit/s)

  • 103 dBm (@BLE 125 kbps Langstreckenmodus)

  • 99 dBm (@802.15.4 250 kbps)

  • -93 dBm (@2,4 GHz 1 Mbit/s)

  • 89 dBm (@2,4 GHz 2 Mbit/s)

• Speicher
• 512 KB Flash
• 128 KB Arbeitsspeicher

HF-Funktionen:

• Bluetooth® ^5.3  Low Energy
• Datenrate: 2 Mbps, 1 Mbps, 500 kbps und 125 kbps
• Bluetooth-Peilung
• Thread: 250 kbps
• 2,4 GHz Proprietär: 2 Mbit/s, 1 Mbit/s
• IEEE 802.15.4-2006
• Datenrate: 250 kbps
• Gewinde
• Z igBee
• 2,4 GHz Proprietär

• Datenrate: 2 Mbit/s, 1 Mbit/s

•   USB 2.0
• NFC
• AMEISE

Derzeitiger Verbrauch:

• 15,5 mA Spitzenstrom in TX (+8 dBm)

• 6,0 mA Spitzenstrom in TX (0 dBm)

• 6,0 mA Spitzenstrom in RX bei 1 Mbps

Arbeitsbereich:

• Versorgungsspannungsbereich 1,7 V ~ 5,5 V
• Arbeitstemperaturbereich: -40 °C ~ +85 °C

Reichhaltige Peripherie:

• 12 Mbit/s USB 2.0 mit voller Geschwindigkeit
•  Hochgeschwindigkeits -  32-MHz-SPI
• Typ-2-NFC-A
• 2xUART(CTS/RTS)
• I²S
• PDM
• 4xPWM
• QDEZ
• 12-Bit-ADC mit 200 ksps
• 64-Pegel-Low-Power-Komparator,
• Allzweckkomparator _
• 5 x 32-Bit-Timer/Zähler
• 3 x 24 Bit Echtzeitzähler

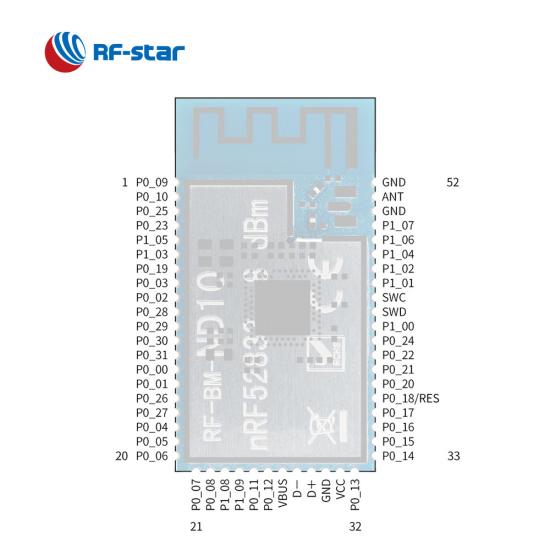

• 42 GPIO
• Temperatursensor
• WDT
• RNG
