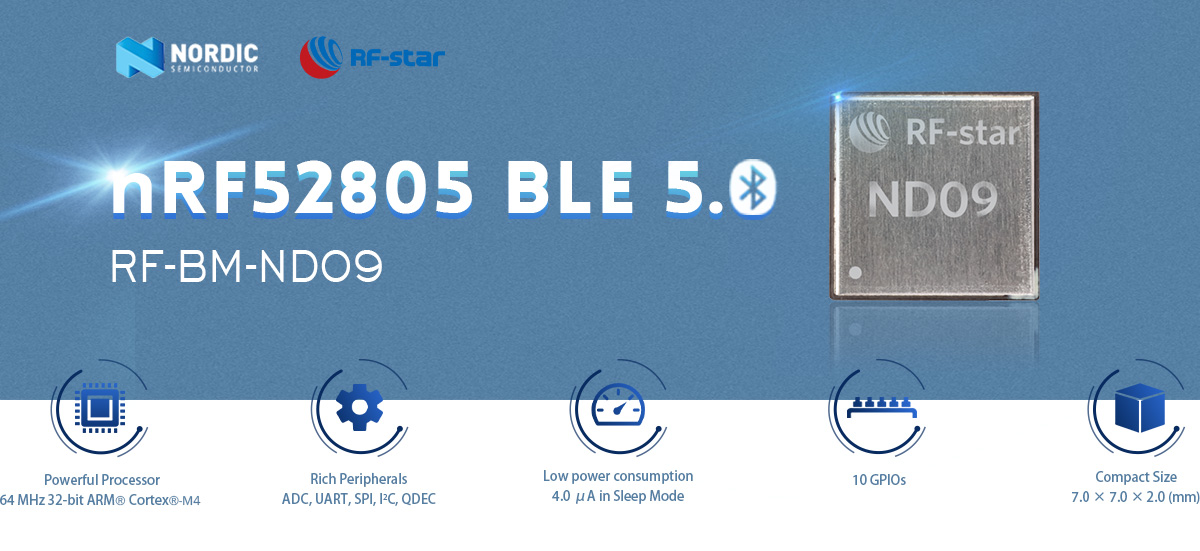

Bluetooth 5.0-Low-Energy-Modul mit Nordic nRF52805-Chip RF-BM-ND09

RF-BM-ND09 ist ein Bluetooth LE5.0-Modul, das für die Anforderungen an hohe Zuverlässigkeit, hohe Leistung und kompakte Größe batteriebetriebener IoT-Produkte entwickelt wurde. Dieses kleine nordische Modul kann kostengünstigere Möglichkeiten für BLE5.0-Anwendungen bieten. Die PAD-Antennenschnittstelle ermöglicht Ihnen mehr Auswahlmöglichkeiten beim Design. Beginnen Sie Ihre Produktentwicklung mit dem BLE-Modul RF-BM-ND09 nRF52805.

P/N:
RF-BM-ND09
SoC:
nRF52805
Prozessor:
32-bit ARM® Cortex®-M4 64 MHz
Protokolle:
Bluetooth 5.0 low energy
Arbeitsfrequenz:
2402 MHz ~ 2480 MHz
Paket (mm):
7.0 × 7.0 × 2.0, DFN, 1.0 pitch, 20-pin
Merkmale:
2.4 GHz proprietary
GPIO:
10
max. Sendeleistung:
+4 dBm
Übertragungsbereich:
100 m

Jetzt anfragen

RF-BM-ND09 ist ein RF- BLE-Modul basierend auf Nordic Semiconductor nRF52805 mit ARM® Cortex®-M4 32-Bit-Prozessor, getaktet mit 64 MHz. Es verfügt über 192 KB Flash und 24 KB RAM und integriert eine Reihe analoger und digitaler Schnittstellen wie einen 2-Kanal-12-Bit-ADC, SPI, UART, I²C und QDEC. Die PAD-Antennenschnittstelle gibt dem Modul mehr Möglichkeiten für vielfältige Designs. Die Sendeleistung beträgt bis zu +4 dBm und die Empfindlichkeit (1 Mbit/s Bluetooth Low Energy) beträgt -97 dBm. Der Bluetooth-Hochdurchsatz von 2 Mbit/s führt dazu, dass ND09 Daten schneller und effizienter überträgt, die Koexistenz verbessert und Interferenzen reduziert. RF-BM-ND09 ist in einem DFN-Gehäuse für kleine PCB-Designs untergebracht und eignet sich ideal für kostenbeschränkte Anwendungen.

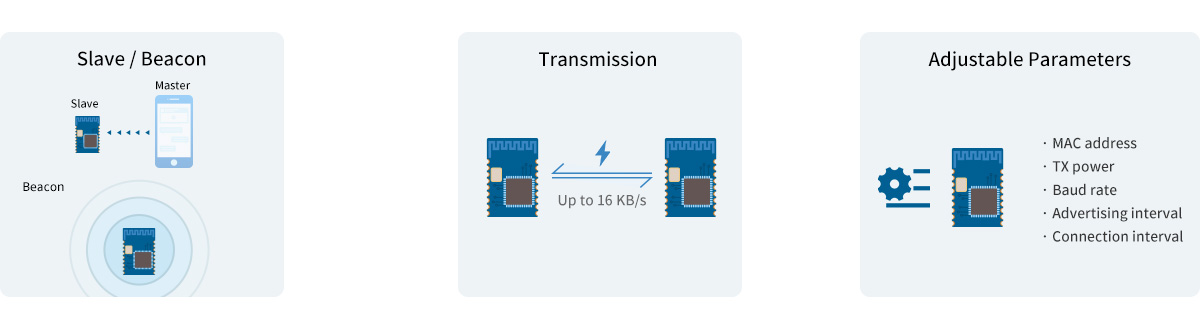

- Transparentes Übertragungsprotokoll (Brücke) -

· Mehrere Rollen: Sklave, Beacon

· Stabile transparente Übertragungsrate: bis zu 16 KB/s

· Verfügbare Parameteränderung: MAC-Adresse, Sendeleistung, Baudrate, Werbeintervall, Verbindungsintervall

Drahtloses SoC:

ARM® Cortex®-M4 32-Bit-Prozessor 64 MHz
Sendeleistung: -20 dBm bis +4 dBm
Empfindlichkeit im BLE-Modus: -97 dBm
Erinnerung

-192 KB Flash
-24 KB RAM

Datenrate: 1 Mbit/s, 2 Mbit/s

HF-Funktionen:

Bluetooth 5.0 Low Energy: 1 Mbit/s, 2 Mbit/s
2,4 GHz proprietär: 1 Mbit/s, 2 Mbit/s

Derzeitiger Verbrauch:

4,0 μA im Schlafmodus
80,0 μA bei 200 ms Sendezyklus
93,0 μA bei 50 ms Verbindungszyklus

Arbeitsbereich:

Versorgungsspannungsbereich 1,7 V ~ 3,6 V
Arbeitstemperaturbereich: -40 °C ~ +85 °C

Umfangreiche Peripheriegeräte:

12-Bit, 200 ksps ADC
10 GPIOs
PWM
SPI-Master/Slave
I²C-Master/Slave
I²S
UART (CTS/RTS)

20210914 RF-BM-ND09 Hardware-Datenblatt V1.0

BLE-Modul der NORDIC nRF52-Serie
Artikelnummer	RF-BM-ND09A	RF-BM-ND09	RF-BM-ND08C	RF-BM-ND04CI	RF-BM-ND04C	RF-BM-ND08	RF-BM-ND04I	RF-BM-ND04
Foto
IC	nRF52805	nRF52805	nRF52810	nRF52810	nRF52810	nRF52832	nRF52832	nRF52832
Kern	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4F	64 MHz ARM® Cortex®-M4F	64 MHz ARM® Cortex®-M4F
Antenne	Leiterplatte/Pad	Unterlage	PCB/Halbloch-Schnittstelle	IPEX/Halbloch-Schnittstelle	Leiterplatte	PCB/Halbloch-Schnittstelle	IPEX/Halbloch-Schnittstelle	Leiterplatte
RAM	24 KB	24 KB	24 KB	24 KB	24 KB	64 KB	64 KB	64 KB
Blitz	192 KB	192 KB	192 KB	192 KB	192 KB	512 KB	512 KB	512 KB
Protokolle	BLE5.3, proprietär, ANT	BLE5.3, proprietär, ANT	BLE5.3, proprietär, ANT	BLE5.3, BLE 2M PHY, proprietär, ANT	BLE5.3, proprietär, ANT	BLE5.3, proprietär, ANT, NFC	BLE5.3, proprietär, ANT, NFC	BLE5.3, proprietär, ANT, NFC
Stromversorgung	1,7 V ~ 3,6 V, empfohlen bis 3,3 V	1,7 V ~ 3,6 V, empfohlen bis 3,3 V	1,7 V ~ 3,6 V, empfohlen bis 3,3 V	1,7 V ~ 3,6 V, empfohlen bis 3,3 V	1,7 V ~ 3,6 V, empfohlen bis 3,3 V	1,7 V ~ 3,6 V, empfohlen bis 3,3 V	1,7 V ~ 3,6 V, empfohlen bis 3,3 V	1,7 V ~ 3,6 V, empfohlen bis 3,3 V
Frequenz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Max. TX-Leistung	+4 dBm	+4 dBm	+4 dBm	+4 dBm	+4 dBm	+4 dBm	+4 dBm	+4 dBm
Empfangsempfindlichkeit	-97 dBm bei 1 Mbit/s BLE	-97 dBm bei 1 Mbit/s BLE	-96 dBm bei 1 Mbit/s BLE	-96 dBm bei 1 Mbit/s BLE	-96 dBm bei 1 Mbit/s BLE	-96 dBm bei 1 Mbit/s BLE	-96 dBm bei 1 Mbit/s BLE	-96 dBm bei 1 Mbit/s BLE
GPIO	10	10	16	29	29	29	29	29
Arbeitstemperatur	-40 ℃ ~ +85 ℃	-40 ℃ ~ +105 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Lagertemperatur	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Übertragungsreichweite	30 m	40 m (externe PCB-Antenne)	75 m	100 m (externe PCB-Antenne)	80 m	80 m	110 m (externe PCB-Antenne)	90 m
Abmessung (mm)	7,0 x 9,0 x 2,0	7,0 x 7,0 x 2,0	15,2 x 11,2 x 1,7	24,8 x 15,0 x 2,3	24,8 x 15,0 x 2,3	15,2 x 11,2 x 1,7	24,8 x 15,0 x 2,3	24,8 x 15,0 x 2,3
Paket	DFN mit 0,6 mm Rastermaß	DFN mit 0,6 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß
OTA	√	√	√	√	√	√	√	√
Bluetooth Mesh	×	×	×	×	×	√	√	√
Langstrecken	×	×	×	×	×	×	×	×
2 Mbit/s PHY	√	√	√	√	√	√	√	√
AoA/AoD	×	×	×	×	×	×	×	×
UART-Protokoll	Sklave	Sklave	Sklave	Sklave	Sklave	Master-Slave gleichzeitig, ein Master-Slave	Master-Slave gleichzeitig, ein Master-Slave	Master-Slave gleichzeitig, ein Master-Slave
Funktionen	Ultrakleine Abmessungen, hohe Wirksamkeit	Ultrakleine Abmessungen, hochwirksam, für externe Antenne geeignet	Hohe Verträglichkeit, hohe Wirksamkeit	Hochwirksamer IPEX-Stecker für mehr externes Antennendesign	Geringerer Stromverbrauch, hohe Wirksamkeit	Kompakte Größe für mehr Anwendungen	Machbar für externe Antennen mit größerer Übertragungsreichweite	Hohe Kompatibilität
