Drahtloses serielles UART-RS02A1-B-Chip-BLE5.0-Modul RSBRS02ABRI

  • RS02A1-B Chip BLE5.0 Serial UART Module RSBRS02ABRI
  • RS02A1-B Chip BLE5.0 Serial UART Module RSBRS02ABRI
  • RS02A1-B Chip BLE5.0 Serial UART Module RSBRS02ABRI
  • RS02A1-B Chip BLE5.0 Serial UART Module RSBRS02ABRI
  • RS02A1-B Chip BLE5.0 Serial UART Module RSBRS02ABRI

Drahtloses serielles UART-RS02A1-B-Chip-BLE5.0-Modul RSBRS02ABRI

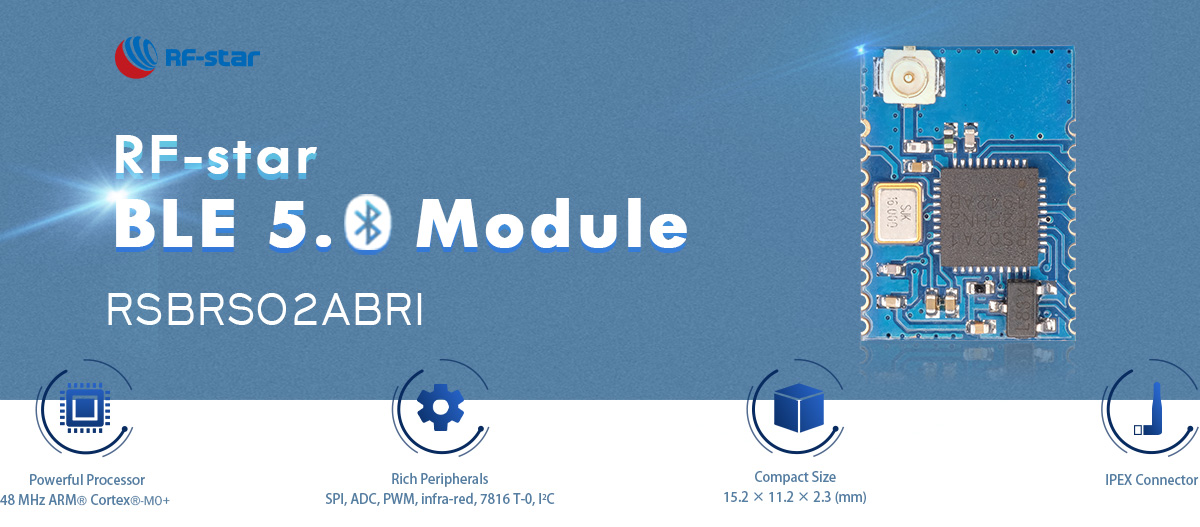

RSBRS02ABRI zielt auf kostengünstige und leistungsstarke Anwendungen ab. Es handelt sich um ein Bluetooth v5.0-Low-Energy-Modul mit unterstützter Datenrate von 2 Mbit/s. Die speziellen Peripheriegeräte des 7816 T-0 und Infrarot ermöglichen den Einsatz des Moduls in der Fernsteuerung und Kontakt-IC-Karte. Beginnen Sie Ihre Produktentwicklung mit dem seriellen UART-Modul RSBRS02ABRI BLE5.0.

  • P/N:

    RSBRS02ABRI

  • SoC:

    RS02A1-B

  • Prozessor:

    ARM Cortex-M0+ @ 48 MHz

  • Protokolle:

    Bluetooth 5.0 low energy

  • Arbeitsfrequenz:

    2402 MHz ~ 2480 MHz

  • Paket (mm):

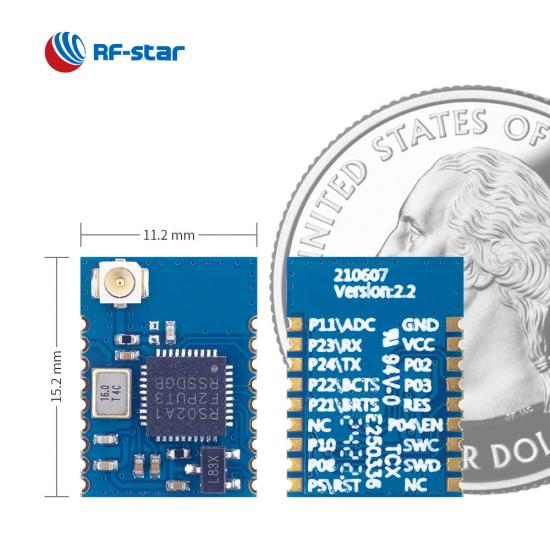

    15.2 × 11.2 × 2.3, half-hole, 1.27 pitch, 18-pin

  • Merkmale:

    7816 T-0, infra-red, 2 Mbps data rate

  • GPIO:

    11

  • max. Sendeleistung:

    +5 dBm

  • Übertragungsbereich:

    120 m
Jetzt anfragen

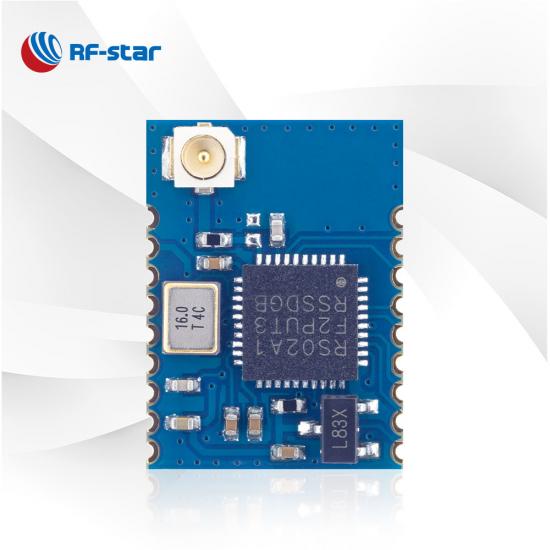

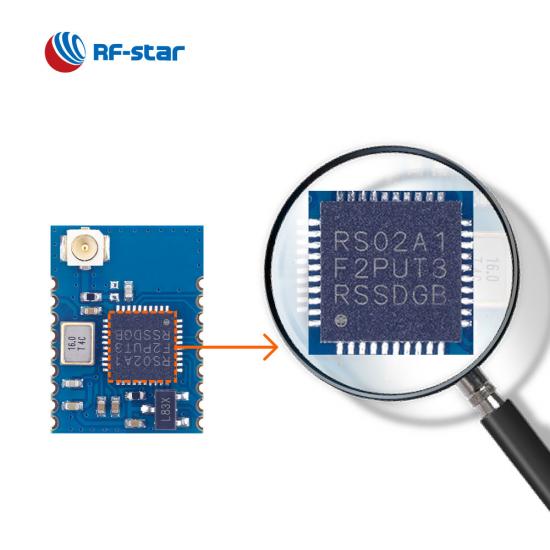

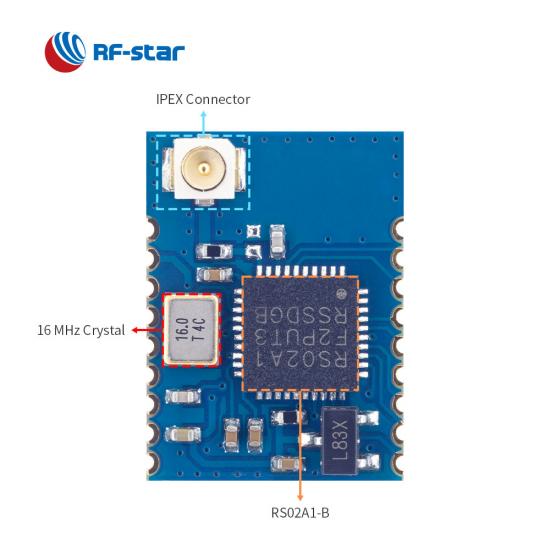

RSBRS02ABRI ist ein Single-Mode -Bluetooth-Low-Energy- Modul , basierend auf einem RF-Star-SoC RS02A1-B . Dieses Modul zeichnet sich durch kompakte Größe, gute Rauschunterdrückung, bessere Empfindlichkeit, robuste Übertragungsentfernung, hohe Zuverlässigkeit und geringere Kosten aus. Es integriert einen 16-MHz-Quarz, einen HF-Anpassfilter, einen Leistungsfilter und einen IPEX-Anschluss für weitere Antennenoptionen. Es kann mit dem transparenten Übertragungsprotokoll BLE5.0 vorprogrammiert werden , wodurch dieses serielle UART-Modul mehr Anwendungen wie medizinische Geräte, Gaming-Controller und intelligente Beleuchtungsgeräte erreichen kann.


RS02A1-B Chip BLE5.0 Modul RSBRS02ABRI


- Transparente Übertragung  (Bridge)  und direktgesteuertes Protokoll -

·  Slave _

·  Max . Transparente Übertragungsrate: bis zu 45,6 kB/s

·  Datenrate : 1 Mbit/s, 2 Mbit/s

· Funktionen: O TA

· Benutzerdefinierte Service-UUID

·  P -Lüften


RSBRS02ABRI unterstützt transparente Übertragung (Bridge) und direktgesteuertes Protokoll

- Warenpräsentation -

Drahtloses SoC:


  • ARM® Cortex®-M0+ Prozessor, 48 MHz
  • Sendeleistung: -20 dBm bis +5 dBm
  • Empfindlichkeit: -94 dBm bei 1 Mbit/s
  • Erinnerung
    • -256 kB Flash
    • -32 kB SRAM
  • Datenrate: 1 Mbit/s, 2 Mbit/s


Unterstützte Protokolle:


  • Bluetooth 5.0 mit niedrigem Energieverbrauch
  • Bluetooth 4.2 mit niedrigem Energieverbrauch


Derzeitiger Verbrauch:


  • 5,49 μA im Schlafmodus
  • 132,08 μA bei 200 ms Broadcast-Zyklus (internes EN-Pullup deaktivieren)
  • 81,07 μA bei 100 ms Verbindungszyklus (internes EN-Pullup deaktivieren)

Arbeitsbereich:


  • Versorgungsspannungsbereich 2,3 V ~ 3,6 V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C


Umfangreiche Peripheriegeräte:


  • 11 GPIOs.
  • 2 UARTs mit CTS/RTS
  • SPI mit Master/Slave konfigurierbar
  • I2C mit Master/Slave konfigurierbar
  • 7816 T-0 Master-Schnittstelle
  • Tastaturschnittstelle
  • Infrarotgenerator
  • PWM
  • 9-Bit-ADC
  • DMA


Zertifikate:


  • RoHS


Inländische IC-basierte BLE-Module der Serie
Artikelnummer RSBRS02ABR-01 RSBRS02ABRI RSB RS02ABR RSBRS02AI R SBRS02AA
Foto RSBRS02ABR-01 RSBRS02ABRI RSBRS02ABRI RSBRS02AI RSBRS02AA
IC RS02A1-B RS02A1-B RS02A1-B RS02A1-A RS02A1-A
Kern 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+
Antenne Leiterplatte IPEX Leiterplatte IPEX Leiterplatte
RAM 36 KB + 4 KB 36 KB + 4 KB 36 KB + 4 KB 32 KB 32 KB
Blitz 256 KB 256 KB 256 KB 256 KB 256 KB
Protokolle BLE5.0, BLE 2M PHY BLE5.0, BLE 2M PHY BLE5.0, BLE 2M PHY BLE5.0, BLE 2M PHY BLE5.0, BLE 2M PHY
Stromversorgung 2,3 V ~ 3,6 V, empfohlen bis 3,3 V 2,3 V ~ 3,6 V, empfohlen bis 3,3 V 2,3 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V 1,8 V ~ 3,6 V, empfohlen bis 3,3 V
Frequenz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. TX-Leistung +5 dBm +5 dBm +5 dBm +7 dBm +7 dBm
Empfangsempfindlichkeit -94 dBm bei 1 Mbit/s BLE -94 dBm bei 1 Mbit/s BLE -94 dBm bei 1 Mbit/s BLE -95 dBm bei 1 Mbit/s BLE -95 dBm bei 1 Mbit/s BLE
GPIO 11 11 11 13 13
Arbeitstemperatur -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Lagertemperatur -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Übertragungsreichweite 110 m 140 m (externe PCB-Antenne) 110 m 160 m (externe PCB-Antenne) 120 m
Abmessung (mm) 15,2 x 11,2 x 2,0 15,2 x 11,2 x 2,3 15,2 x 11,2 x 1,8 15,2 x 11,2 x 2,1 15,2 x 11,2 x 1,7
Paket Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß
OTA √ √ √ √ √
Gittergewebe × × × × ×
Langstrecken × × × × ×
2 Mbit/s PHY √ √ √ √ √
AoA/AoD × × × × ×
UART-Protokoll Sklave Sklave Sklave Master-Slave gleichzeitig Master-Slave gleichzeitig
Funktionen Kleine Abmessungen, hohe transparente Übertragungsrate Geeignet für externe Antenne, unterstützt OTA, kompakte Größe Kleine Abmessungen, hohe transparente Übertragungsrate Geeignet für externe Antenne, unterstützt OTA, kompakte Größe Unterstützt den Direktantriebsmodus, einfach zu bedienen
verwandte Fallstudien
Intelligente BLE-Glühbirne
Intelligente BLE-Glühbirne
Intelligentes EV-Ladegerät
Intelligentes EV-Ladegerät
BLE-fähige Insulinpumpe
BLE-fähige Insulinpumpe
MIP Roboterspielzeug
MIP Roboterspielzeug
Fahrzeugmontiertes Bluetooth-Fernlaufwerk
Fahrzeugmontiertes Bluetooth-Fernlaufwerk
Fahrzeugmontierter passiver schlüsselloser Zugang
Fahrzeugmontierter passiver schlüsselloser Zugang
Verwandte Produkte
Bluetooth LE4.2 CC2540 Serial Interface Module BLE-Seriell-Port-Modul BLE4.2 CC2540-Modul RF-BM-S02

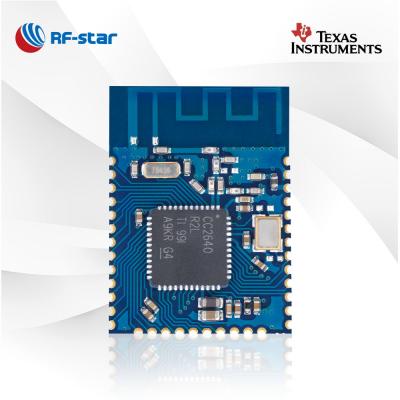

Cheap BLE5.0 CC2640R2L Module RF-BM-4077B1L Kostengünstiges BLE5.0 CC2640R2L-Modul RF-BM-4077B1L
