RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

BLE 5.0 ZigBee Thread Multiprotokoll Nordic SoC nRF52811 Modul RF-BM-ND08A

RF-BM-ND08A ist ein Multiprotokollmodul, das für die Anforderungen an hohe Zuverlässigkeit, hohe Leistung und kompakte Größe von Produkten des Internets der Dinge entwickelt wurde. Dieses Bluetooth-Modul unterstützt Bluetooth 5.1 Low Energy, Bluetooth Direction Finding und Thread. Beginnen Sie Ihre Entwicklung mit dem Modul RF-BM-ND08A nRF52811.

P/N:
RF-BM-ND08A
Warenbestand:
1000
SoC:
nRF52811
Prozessor:
32-bit ARM® Cortex®-M4 64 MHz
Protokolle:
Bluetooth 5.1 low energy, Thread
Arbeitsfrequenz:
2402 MHz ~ 2480 MHz
Paket (mm):
15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 19-pin
Merkmale:
Bluetooth Direction Finding
GPIO:
16
max. Sendeleistung:
+4 dBm
Übertragungsbereich:
80 m

Jetzt anfragen

RF-BM-ND08A ist ein HF-Modul basierend auf dem Nordic SoC nRF52811 mit ARM® Cortex®-M4 32-Bit-Prozessor. Es integriert einen 32,768-kHz- und einen 32-MHz-Quarz, einen LC-Filter, eine Antennenanpassung und Antennenoptionen einer Mäanderlinien-Inverted-F-PCB-Antenne und einer Halblochschnittstelle. Es unterstützt Bluetooth® 5.1 Low Energy, Bluetooth Direction Finding und Thread und kann zur einfachen Programmierung mit einem seriellen Schnittstellen-Kommunikationsprotokoll vorprogrammiert werden . Darüber hinaus ermöglicht die Bluetooth-Peilfunktion dem Modul den Zugriff auf AoA/AoD-Anwendungen . Es umfasst eine Reihe analoger und digitaler Schnittstellen wie ADC, PDM, PWM, UART, SPI und I2C. Es zeichnet sich durch geringen Stromverbrauch, robuste Verbindungsentfernung, kompakte Größe und hohe Zuverlässigkeit aus.

BLE 5.0 ZigBee Thread Multiprotokoll Nordic SoC nRF52811 Modul

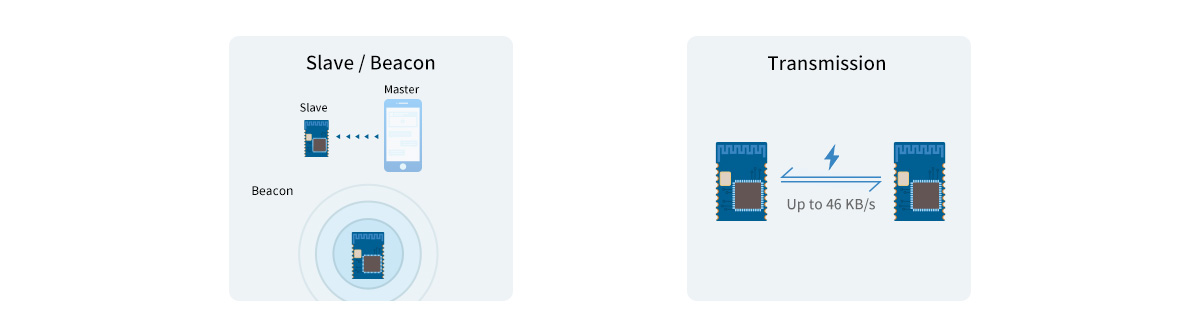

- Transparentes Übertragungsprotokoll (Brücke) -

· Mehrere Rollen: Sklave, Beacon

· Max. Transparente Übertragungsrate: bis zu 46 kB/s

- Bewerbungen -

· Intelligente Konnektivitätsgeräte

· Beacon-Peilung

· Intelligente Industrie

· Tragfähig

· Virtual-Reality-Headsets

· Gesundheit und Medizin

Drahtloses SoC:

ARM® Cortex®-M4 32-Bit-Prozessor mit FPU, 64 MHz
Sendeleistung: -20 dBm bis +4 dBm
Empfindlichkeit im BLE-Modus: -97 dBm
Erinnerung

-192 KB Flash
-24 KB RAM

HF-Funktionen:

Bluetooth 5.1 Low Energy: 2 Mbit/s, 1 Mbit/s, 500 Kbit/s und 125 Kbit/s
Bluetooth-Peilung
Thread: 250 kbps
2,4 GHz proprietär: 2 Mbit/s, 1 Mbit/s

Derzeitiger Verbrauch:

2,05 μA im Schlafmodus
68,75 μA bei 200 ms Sendezyklus
65,08 μA bei 50 ms Verbindungszyklus

Arbeitsbereich:

Versorgungsspannungsbereich 1,7 V ~ 3,6 V
Arbeitstemperaturbereich: -40 °C ~ +85 °C

Umfangreiche Peripheriegeräte:

12-Bit, 200 ksps ADC
16 GPIOs
PWM
PDM
SPI-Master/Slave
I²C-Master/Slave
UART (CTS/RTS)

RF-BM-ND08A Hardware-Datenblatt V1.0_20230525

Multiprotokollmodule der NORDIC nRF52-Serie
Artikelnummer	RF-BM-ND10	RF-BM-ND07	RF-BM-ND06	RF-BM-ND05I	RF-BM-ND05	RF-BM-ND08A	RF-BM-ND04A
Foto
IC	nRF52833	nRF52833	nRF52840	nRF52840	nRF52840	nRF52811	nRF52811
Kern	64 MHz ARM® Cortex®-M4F	64 MHz ARM® Cortex®-M4F	64 MHz ARM® Cortex®-M4F	64 MHz ARM® Cortex®-M4F	64 MHz ARM® Cortex®-M4F	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4
Antenne	PCB/IPEX/Halblochschnittstelle	Chip/IPEX/Pad	Leiterplatte	IPEX/Halbloch-Schnittstelle	Leiterplatte	Leiterplatte	Leiterplatte
RAM	128 KB	128 KB	256 KB	256 KB	256 KB	24 KB	24 KB
Blitz	512 KB	512 KB	1 MB	1 MB	1 MB	192 KB	192 KB
Protokolle	BLE5.3, proprietär, Thread, ZigBee, ANT, NFC	BLE5.3, proprietär, Thread, ZigBee, ANT, NFC	BLE5.3, Proprietär, Thread, ZigBee, ANT, NFC, Matter	BLE5.3, Proprietär, Thread, ZigBee, ANT, NFC, Matter	BLE5.3, Proprietär, Thread, ZigBee, ANT, NFC, Matter	BLE5.3, proprietär, Thread, ANT	BLE5.3, proprietär, Thread, ANT
Stromversorgung	1,7 V ~ 3,6 V, empfohlen bis 3,3 V	1,7 V ~ 3,6 V, empfohlen bis 3,3 V	1,7 V ~ 3,6 V, empfohlen bis 3,3 V	1,7 V ~ 3,6 V, empfohlen bis 3,3 V	1,7 V ~ 3,6 V, empfohlen bis 3,3 V	1,7 V ~ 3,6 V, empfohlen bis 3,3 V	1,7 V ~ 3,6 V, empfohlen bis 3,3 V
Frequenz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Max. TX-Leistung	+8 dBm	+8 dBm	+8 dBm	+8 dBm	+8 dBm	+4 dBm	+4 dBm
Empfangsempfindlichkeit	-103 dBm bei 125 kbps LE-codierter PHY -96 dBm bei 1 Mbit/s BLE	-103 dBm bei 125 kbps LE-codierter PHY -96 dBm bei 1 Mbit/s BLE	-103 dBm bei 125 kbps LE-codierter PHY -95 dBm bei 1 Mbit/s BLE	-103 dBm bei 125 kbps LE-codierter PHY -95 dBm bei 1 Mbit/s BLE	-103 dBm bei 125 kbps LE-codierter PHY -95 dBm bei 1 Mbit/s BLE	-104 dBm bei 125 kbps LE-codierter PHY -97 dBm bei 1 Mbit/s BLE	-104 dBm bei 125 kbps LE-codierter PHY -97 dBm bei 1 Mbit/s BLE
GPIO	42	42	48	29	29	16	29
Arbeitstemperatur	-40 ℃ ~ +85 ℃	-40 ℃ ~ +105 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Lagertemperatur	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Übertragungsreichweite	PCB-Antenne 110 m bei 1M PHY 150 m bei LE CODE	Chipantenne 80 m @ 1M PHY 100 m @ LE CODE	110 m bei 1M PHY 150 m bei LE CODE	Externe PCB-Antenne 130 m bei 1M PHY 180 m bei LE CODE	110 m bei 1M PHY 150 m bei LE CODE	80 m bei 1M PHY 110 m bei LE CODE	90 m bei 1M PHY 120 m bei LE CODE
Abmessung (mm)	33,0 x 17,7 x 2,1	17,0 x 12,2 x 2,2	24,0 x 20,5 x 2,2	24,8 x 15,0 x 2,3	24,8 x 15,0 x 2,3	15,2 x 11,2 x 1,7	24,8 x 15,0 x 2,3
Paket	Halbloch mit 1,27 mm Rastermaß	0,5 mm Rastermaß DFN	DFN mit 0,8 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß	Halbloch mit 1,27 mm Rastermaß
OTA	√	√	√	√	√	√	√
Bluetooth Mesh	√	√	√	√	√	×	×
Langstrecken	√	√	√	√	√	√	√
2 Mbit/s PHY	√	√	√	√	√	√	√
AoA/AoD	√	√	×	×	×	√	√
UART-Protokoll	N / A	N / A	N / A	N / A	N / A	Sklave	Sklave
Funktionen	Alle IOs, unterstützen AoA/AoD	Alle IOs, Unterstützung AoA/AoD, ultrakleine Abmessungen	Alle IOs, kompakte Größe	Machbar für externe Antenne, BLE-Gateway	Reichhaltige Ressourcen, Smart-Home-Gateway	Hohe Kompatibilität, Unterstützung AoA/AoD	Unterstützt AoA/AoD, hochwirksam
