BLE 5.0 ZigBee Thread Multiprotokoll Nordic SoC nRF52833 Modul RF-BM-ND07

RF-BM-ND07 ist ein Multiprotokollmodul, das für die hohen Leistungs- und Zuverlässigkeitsanforderungen batteriebetriebener IoT-Produkte und Gateways entwickelt wurde. Dieses Sender-Empfänger-Modul unterstützt auch Bluetooth Mesh, Thread, Zigbee, 802.15.4, ANT und 2,4 GHz proprietär. Beginnen Sie Ihre Produktentwicklung mit dem Modul RF-BM-ND07 nRF52833.

  • P/N:

    RF-BM-ND07
  • Warenbestand:

    1000
  • SoC:

    nRF52833
  • Prozessor:

    32-bit ARM® Cortex®-M4 64 MHz
  • Protokolle:

    Bluetooth 5.0 LE, Bluetooth mesh, Thread, Zigbee
  • Arbeitsfrequenz:

    2402 MHz ~ 2480 MHz
  • Paket (mm):

    20.5 × 24.0 × 2.2, DNF, 54-pin
  • Merkmale:

    Bluetooth Direction Finding, Bluetooth long range, NFC-A, USB 2.0, High-speed SPI
  • GPIO:

    42
  • max. Sendeleistung:

    +8 dBm
  • Übertragungsbereich:

    500 m

RF-BM-ND07 ist ein HF-Modul basierend auf dem Nordic SoC nRF52833 mit ARM® Cortex®-M4 32-Bit-Prozessor. Es integriert einen 32-MHz-Quarz, eine Anpassung und Antennenoptionen einer Chip-Antenne , einen IPEX-Anschluss und eine Pad-Antennenschnittstelle. Es zeichnet sich durch geringen Stromverbrauch, geringe Größe, robuste Verbindungsentfernung und hohe Zuverlässigkeit aus. Es unterstützt Bluetooth® 5.1 Low Energy , Bluetooth Mesh, Thread und Zigbee. Das Beste daran ist, dass das nRF52833-Modul eine Reihe analoger und digitaler Schnittstellen wie NFC-A, ADC, Full-Speed-USB 2.0 mit 12 Mbit/s, High-Speed-SPI mit 32 MHz, SPI, UART, PWM, I²C, I²S und PDM umfasst. die dieses Modul zu einem idealen Gerät für eine Vielzahl kommerzieller und industrieller Anwendungen machen.

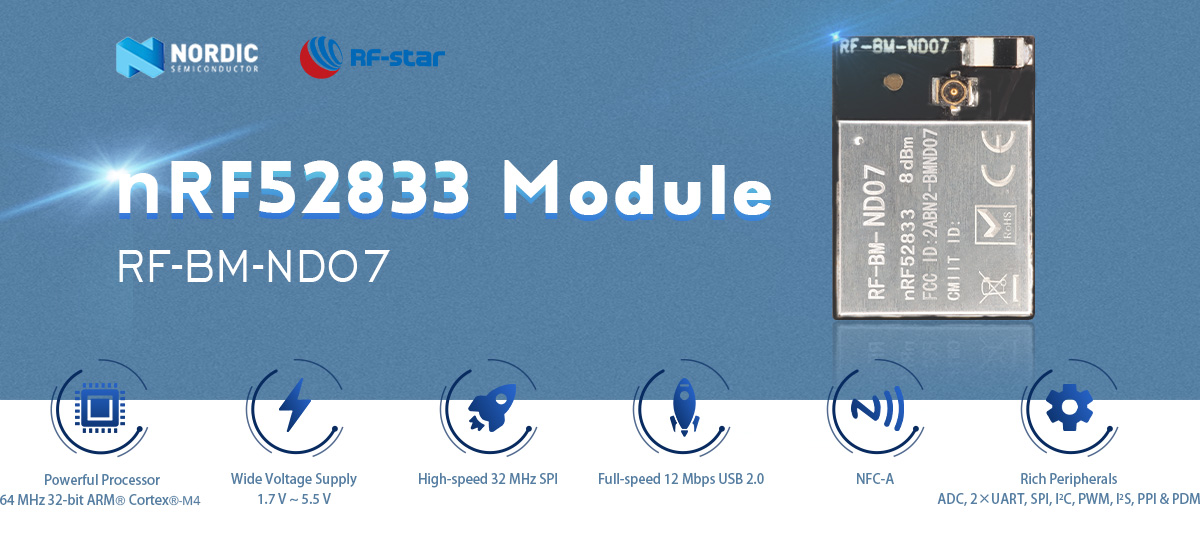

Multiprotokoll-Nordic-nRF52833-Modul RF-BM-ND07

Flexible Antenne

Drei Arten von Antennenoptionen, darunter eine Chip-Antenne, ein IPEX-Anschluss und eine Pad-Antennenschnittstelle, ermöglichen Ihnen eine flexible Umsetzung Ihrer Projekte.

Gute Kompatibilität

Sein 2,4-GHz-HF-Transceiver ist kompatibel mit Bluetooth 5.3 Low Energy, Bluetooth Mesh, Direction Finding AoA und AoD, Thread, ZigBee und NFC.

Umfangreiche digitale Schnittstellen

Mit bis zu 42 GPIOs verfügt das RF-Modul außerdem über eine Vielzahl digitaler Schnittstellen wie UART, ADC, I2C, I2S, die gut integriert sind, sogar Hochgeschwindigkeits-32-MHz-SPI, NFC-A, PPI, USB 2.0-Controller im Lieferumfang enthalten.

Peilung AoA/AoD

Das Multiprotokollmodul nRF52833 unterstützt die Bluetooth-Peilung AoA/AoD und ist das ideale Modul für Anlagenverfolgungs- und Überwachungsgeräte.


Ähnliche Resourcen:

RF-star hat das BLE-Modul RF-BM-ND10 über Nordic nRF52833 eingeführt

Vergleich zwischen Long Range nRF52833 und nRF52832


Drahtloses SoC:

  • ARM® Cortex®-M4 32-Bit-Prozessor mit FPU, 64 MHz
  • Sendeleistung: -20 dBm bis +8 dBm
  • Empfindlichkeit im BLE-Modus: -96 dBm (@1 Mbit/s)
  • Erinnerung
    • -512 KB Flash
    • -128 KB RAM

HF-Funktionen:

  • Bluetooth® 5.1 Low Energy: 2 Mbit/s, 1 Mbit/s, 500 Kbit/s und 125 Kbit/s
  • IEEE 802.15.4-2006: 250 kbit/s
  • 2,4 GHz proprietär: 2 Mbit/s, 1 Mbit/s
  • Bluetooth Mesh
  • USB 2.0
  • NFC
  • Faden
  • ZigBee

Derzeitiger Verbrauch:

  • 4,9 mA Spitzenstrom im TX (0 dBm)
  • 4,6 mA Spitzenstrom im RX

Arbeitsbereich:

  • Versorgungsspannungsbereich 1,7 V ~ 5,5 V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C

Umfangreiche Peripheriegeräte:

  • USB 2.0 Full-Speed-Controller (12 Mbit/s).
  • NFC-A
  • 12-Bit, 200 ksps ADC
  • 42 GPIOs
  • PWM
  • PDM
  • USB 2.0
  • SPI-Master/Slave
  • Hochgeschwindigkeits-32-MHz-SPI
  • I²C-Master/Slave
  • I²S
  • 2×UART (CTS/RTS)
Multiprotokollmodule der NORDIC nRF52-Serie
Artikelnummer RF-BM-ND10 RF-BM-ND07 RF-BM-ND06 RF-BM-ND05I RF-BM-ND05 RF-BM-ND08A RF-BM-ND04A
Foto nRF52833 RF-BM-ND10-Modul nRF52833 RF-BM-ND07 Modul nRF52840 RF-BM-ND06 Modul nRF52840 RF-BM-ND05I-Modul nRF52840 RF-BM-ND05 Modul nRF52811 RF-BM-ND08A Modul nRF52811 RF-BM-ND04A Modul
IC nRF52833 nRF52833 nRF52840 nRF52840 nRF52840 nRF52811 nRF52811
Kern 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4
Antenne PCB/IPEX/Halblochschnittstelle Chip/IPEX/Pad Leiterplatte IPEX/Halbloch-Schnittstelle Leiterplatte Leiterplatte Leiterplatte
RAM 128 KB 128 KB 256 KB 256 KB 256 KB 24 KB 24 KB
Blitz 512 KB 512 KB 1 MB 1 MB 1 MB 192 KB 192 KB
Protokolle BLE5.3, proprietär, Thread, ZigBee, ANT, NFC BLE5.3, proprietär, Thread, ZigBee, ANT, NFC BLE5.3, Proprietär, Thread, ZigBee, ANT, NFC, Matter BLE5.3, Proprietär, Thread, ZigBee, ANT, NFC, Matter BLE5.3, Proprietär, Thread, ZigBee, ANT, NFC, Matter BLE5.3, proprietär, Thread, ANT BLE5.3, proprietär, Thread, ANT
Stromversorgung 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V 1,7 V ~ 3,6 V, empfohlen bis 3,3 V
Frequenz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. TX-Leistung +8 dBm +8 dBm +8 dBm +8 dBm +8 dBm +4 dBm +4 dBm
Empfangsempfindlichkeit -103 dBm bei 125 kbps LE-codierter PHY -96 dBm bei 1 Mbit/s BLE -103 dBm bei 125 kbps LE-codierter PHY -96 dBm bei 1 Mbit/s BLE -103 dBm bei 125 kbps LE-codierter PHY -95 dBm bei 1 Mbit/s BLE -103 dBm bei 125 kbps LE-codierter PHY -95 dBm bei 1 Mbit/s BLE -103 dBm bei 125 kbps LE-codierter PHY -95 dBm bei 1 Mbit/s BLE -104 dBm bei 125 kbps LE-codierter PHY -97 dBm bei 1 Mbit/s BLE -104 dBm bei 125 kbps LE-codierter PHY -97 dBm bei 1 Mbit/s BLE
GPIO 42 42 48 29 29 16 29
Arbeitstemperatur -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Lagertemperatur -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Übertragungsreichweite PCB-Antenne 110 m bei 1M PHY 150 m bei LE CODE Chipantenne 80 m @ 1M PHY 100 m @ LE CODE 110 m bei 1M PHY 150 m bei LE CODE Externe PCB-Antenne 130 m bei 1M PHY 180 m bei LE CODE 110 m bei 1M PHY 150 m bei LE CODE 80 m bei 1M PHY 110 m bei LE CODE 90 m bei 1M PHY 120 m bei LE CODE
Abmessung (mm) 33,0 x 17,7 x 2,1 17,0 x 12,2 x 2,2 24,0 x 20,5 x 2,2 24,8 x 15,0 x 2,3 24,8 x 15,0 x 2,3 15,2 x 11,2 x 1,7 24,8 x 15,0 x 2,3
Paket Halbloch mit 1,27 mm Rastermaß 0,5 mm Rastermaß DFN DFN mit 0,8 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß
OTA
Bluetooth Mesh × ×
Langstrecken
2 Mbit/s PHY
AoA/AoD × × ×
UART-Protokoll N / A N / A N / A N / A N / A Sklave Sklave
Funktionen Alle IOs, unterstützen AoA/AoD Alle IOs, Unterstützung AoA/AoD, ultrakleine Abmessungen Alle IOs, kompakte Größe Machbar für externe Antenne, BLE-Gateway Reichhaltige Ressourcen, Smart-Home-Gateway Hohe Kompatibilität, Unterstützung AoA/AoD Unterstützt AoA/AoD, hochwirksam
