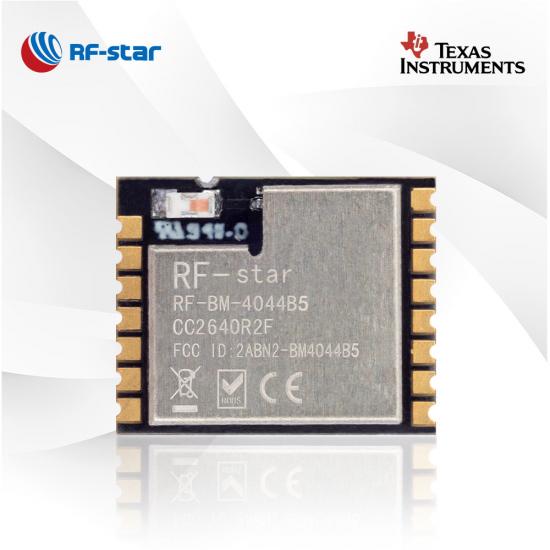

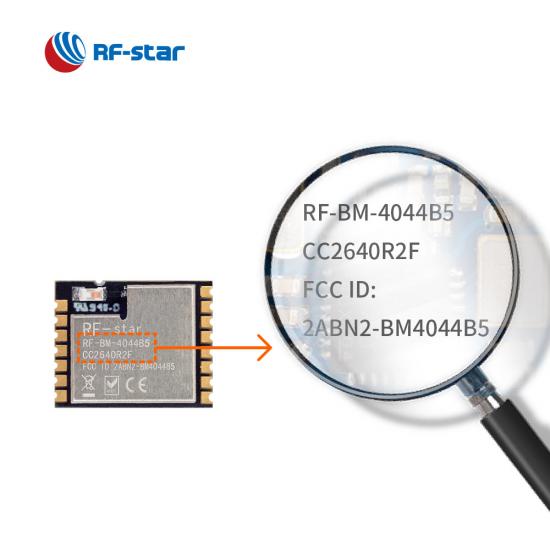

Bluetooth 5.0 Low Energy-Modul CC2640R2FRSM RF-BM-4044B5

  • Bluetooth 5.0 Low Energy Module CC2640R2FRSM
  • Bluetooth 5.0 Low Energy Module CC2640R2FRSM
  • Bluetooth 5.0 Low Energy Module CC2640R2FRSM
  • Bluetooth 5.0 Low Energy Module CC2640R2FRSM
  • Bluetooth 5.0 Low Energy Module CC2640R2FRSM

Bluetooth 5.0 Low Energy-Modul CC2640R2FRSM RF-BM-4044B5

RF-BM-4044B5 ist ein vom CC2640R2F-Modul unterstützter Bluetooth 5.0 Low Energy-Stack. Die geringe Größe des Stempelstiftgehäuses mit 1,27 mm Rastermaß und der Abschirmung macht es in jedem Anwendungsdesign mit begrenztem Platzangebot attraktiv. Glauben Sie, dass das RF-BM-4044B5 CC2640R2F BLE-Modul eines der Highlights in Ihrem Design sein wird.

  • P/N:

    RF-BM-4044B5

  • SoC:

    CC2640R2FRSM

  • Prozessor:

    ARM® Cortex®-M3

  • Protokolle:

    Bluetooth 5.0 low energy

  • Arbeitsfrequenz:

    2402 MHz ~ 2480 MHz

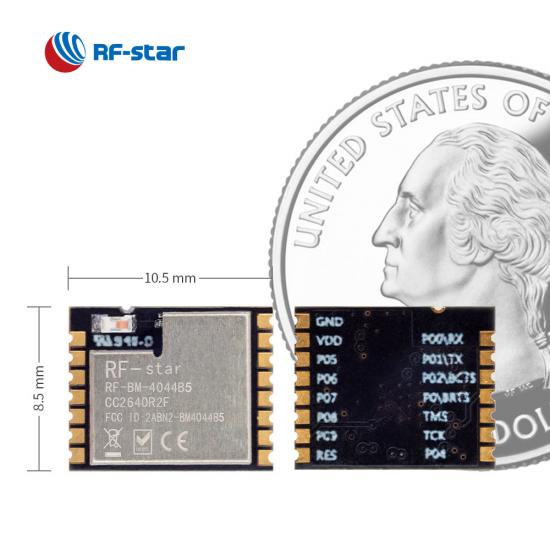

  • Paket (mm):

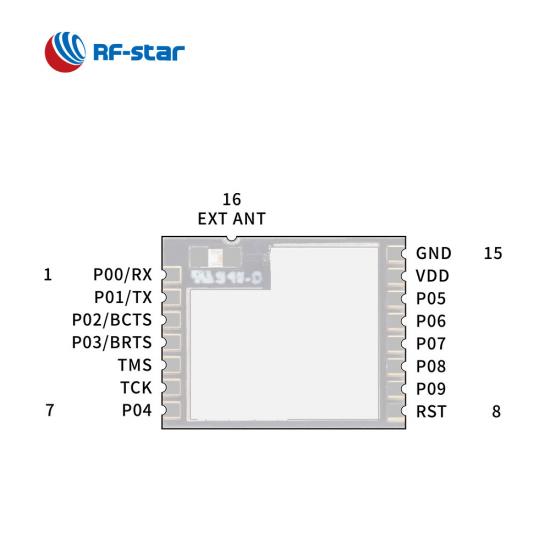

    8.5 × 10.5 × 2.0, half-hole, 1.27 pitch, 16-pin

  • Merkmale:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension

  • GPIO:

    10

  • max. Sendeleistung:

    +2 dBm

  • Übertragungsbereich:

    50 m
Jetzt anfragen

RF-BM-4044B5 ist ein BLE5.0- Modul, das auf dem SoC CC2640R2FRSM von Texas Instruments basiert und in Abhängigkeit von den RF-BM-4044B4- Pins entwickelt wurde. Der leistungsstarke ARM Cortex-M3-Kern und der extrem stromsparende Sensorcontroller des CC2640 sorgen für eine hohe Zuverlässigkeit und Leistung des Moduls. Das Modul mit einer Metallabschirmung erhöht die hohe Entstörungsfähigkeit. Es besteht aus einem 24-MHz-Quarz, einem 32,768-kHz-Quarz, einem LC-Filter und einer Antennenoption mit Chipantenne und Halblochschnittstelle. Die Antennenausgangswege ermöglichen es dem Modul, die optimierte Antenne für die Anwendungen auszulagern. ADC-, SPI-, I²C- und I²S-Peripheriegeräte bieten die Möglichkeit, ein breiteres Spektrum an Anwendungsfällen abzudecken. Das Wichtigste ist, dass das serielle Bluetooth-Modul mit einem transparenten Übertragungsprotokoll vorprogrammiert werden kann, wodurch es einfacher in Anwendungen mit der Haupt-MCU eingesetzt werden kann.


Bluetooth 5.0 Low Energy-Modul CC2640R2FRSM

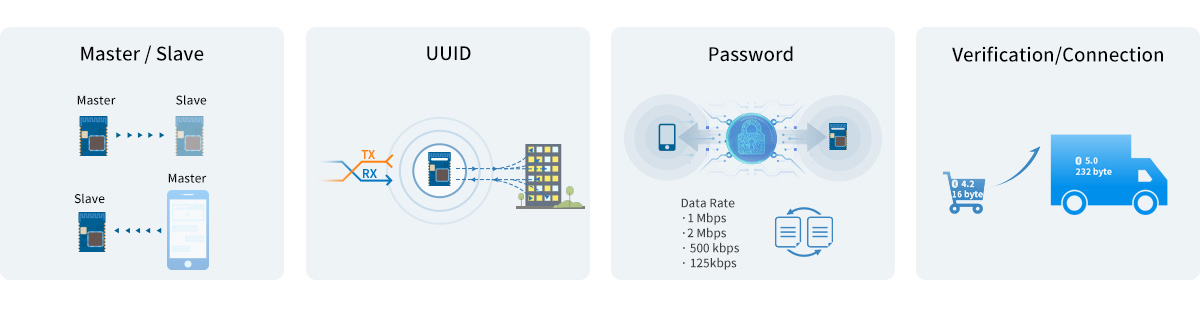

- BLE 5.0 Transparent Transmission  (Bridge) Protokoll  -

· Einzelrolle als Slave, Einzelrolle als Master

· Benutzerdefinierte Service-UUID

· Verbindungspasswort

· Datenrate : 1 Mbit/s, 2 Mbit/s, 500 Kbit/s, 125 Kbit/ s

· Werbeerweiterungspakete

Das Modul RF-BM-4044B5 unterstützt die transparente BLE 5.0-Übertragung

- BLE 4.2  Transparent Transmission  (Bridge) Protocol  -

· Mehrere Rollen: Slave, Master, Master-Slave

·  Einstellbare Parameter : Baudrate, Verbindungsintervall, Broadcast-Intervall, Sendeleistung …

· Verbindungspasswort

Das Modul RF-BM-4044B5 unterstützt BLE 4.2 Transparent Transmission



Ähnliche Resourcen:

Bluetooth 5.0-Modul mit Automotive-Chip CC2640R2F-Q1

Unterschiede zwischen TI CC2640R2L und CC2640R2F

RFSTAR CC2640R2F  Wireless-Module unterstützen die Ali Cloud Link IoT-Plattform

Testboard-Pinnwand für Modul der TI-Serie (CC2540 CC2541 CC2640)

Drahtloses SoC:

  • ARM® Cortex®-M3-Prozessor
  • Sendeleistung: -21 dBm bis +2 dBm
  • Empfindlichkeit im BLE-Modus: -97 dBm
  • Erinnerung
    • -128 kB Flash
    • -28 kB SRAM
  • Datenrate: 1 Mbit/s, 2 Mbit/s, 500 Kbit/s, 125 Kbit/s


Unterstützte Protokolle:

  • Bluetooth 4.2 mit niedrigem Energieverbrauch
  • Bluetooth 5.0 mit niedrigem Energieverbrauch


Derzeitiger Verbrauch:

  • 2,02 μA im Schlafmodus
  • 108,76 μA bei 200 ms Broadcast-Zyklus (internes EN-Pullup deaktivieren)
  • 497,41 μA bei 30 ms Verbindungszyklus (internes EN-Pullup deaktivieren)

Arbeitsbereich:

  • Versorgungsspannungsbereich 1,8 V ~ 3,8 V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C


Umfangreiche Peripheriegeräte:

  • 12-Bit-ADC
  • 10 GPIOs
  • SPI
  • I²C
  • I²S
  • RTC
  • UART (CTS/RTS)
  • AES-128


Zertifikat:

  • KCC
BLE-Module der Serie CC264x von TI
Artikelnummer RF-BM-2642B1 RF-BM-4077B2 RF-BM-4055B1L RF-BM-4077B1L RF-BM-4077B1 RF-BM-4044B5 RF-BM-4044B4 RF-BM-4044B3 RF-BM-4044B2
Foto RF-BM-2642B1 CC2642R BLE-Modul RF-BM-4077B2 CC2640R2F-Q1 BLE-Modul RF-BM-4055B1L CC2640R2LRHB BLE-Modul RF-BM-4077B1L CC2640R2LRGZ BLE-Modul RF-BM-4077B1 CC2640R2FRGZ BLE-Modul RF-BM-4044B5 CC2640R2F BLE-Modul RF-BM-4044B4 CC2640R2F BLE-Modul RF-BM-4044B3 CC2640R2F BLE-Modul RF-BM-4044B2 CC2640R2F BLE-Modul
IC CC2642R CC2640R2F-Q1 CC2640R2LRHB CC2640R2LRGZ CC2640R2FRGZ CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM
Kern 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3
Antenne Leiterplatte Leiterplatte Leiterplatte Leiterplatte Leiterplatte Chip/Halbloch-Schnittstelle Chip/Halbloch-Schnittstelle IPEX Leiterplatte
RAM 88 KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB
Blitz 352 KB 128 KB 128 KB 128 KB 128 KB 128 KB 128 KB 128 KB 128 KB
Protokolle BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3
Stromversorgung 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V 1,8 V ~ 3,8 V, empfohlen bis 3,3 V
Frequenz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. TX-Leistung +5 dBm +5 dBm +5 dBm +5 dBm +5 dBm +2 dBm +2 dBm +2 dBm +2 dBm
Empfangsempfindlichkeit -97 dBm bei BLE 1M PHY -105 dBm bei 125 kbps LE-codierter PHY -97 dBm bei BLE 1M PHY -103 dBm bei 125 kbps LE-codierter PHY -97 dBm bei BLE 1M PHY -103 dBm bei 125 kbps LE-codierter PHY -97 dBm bei BLE 1M PHY -103 dBm bei 125 kbps LE-codierter PHY -97 dBm bei BLE 1M PHY -103 dBm bei 125 kbps LE-codierter PHY -97 dBm bei BLE 1M PHY -103 dBm bei 125 kbps LE-codierter PHY -97 dBm bei BLE 1M PHY -103 dBm bei 125 kbps LE-codierter PHY -97 dBm bei BLE 1M PHY -103 dBm bei 125 kbps LE-codierter PHY -97 dBm bei BLE 1M PHY -103 dBm bei 125 kbps LE-codierter PHY
GPIO 31 31 13 31 31 10 10 10 10
Arbeitstemperatur -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Lagertemperatur -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Übertragungsreichweite 110 m bei 1M PHY 160 m bei LE-codiertem PHY 100 m bei 1M PHY 150 m bei LE-codiertem PHY 60 m bei 1M PHY, 90 m bei LE-codiertem PHY 70 m bei 1M PHY 100 m bei LE-codiertem PHY 80 m bei 1M PHY 110 m bei LE-codiertem PHY Chipantenne 30 m bei 1M PHY, 60 m bei LE-codiertem PHY Chipantenne 20 m bei 1M PHY, 50 m bei LE-codiertem PHY Externe PCB-Antenne 110 m bei 1M PHY, 150 m bei LE-codiertem PHY 60 m bei 1M PHY, 90 m bei LE-codiertem PHY
Abmessung (mm) 23,5 x 17,0 x 2,2 23,5 x 17,0 x 2,2 15,2 x 11,2 x 1,7 23,5 x 17,0 x 1,7 23,5 x 17,0 x 1,7 10,5 x 8,5 x 2,0 8,0 x 8,0 x 1,5 15,2 x 11,2 x 2,1 16,6 x 11,2 x 1,7
Paket Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß Halbloch mit 1,27 mm Rastermaß
OTA √ √ √ √ √ √ √ √ √
Bluetooth Mesh √ × × × × × × × ×
Langstrecken √ √ √ √ √ √ √ √ √
2 Mbit/s PHY √ √ √ √ √ √ √ √ √
AoA/AoD √ √ × × √ √ √ √ √
UART-Protokoll Master-Slave gleichzeitig Meister/Sklave Meister/Sklave Meister/Sklave Meister/Sklave Meister/Sklave Meister/Sklave Meister/Sklave Meister/Sklave
Funktionen Hohe Anti-Interferenz-Leistung AEC-Q100-Klasse, hohe Entstörungsleistung Hohe Kosteneffizienz Hohe Kosteneffizienz 31 GPIOs für mehr verfügbare Anwendungen Kleine Abmessungen, doppelseitige Polster Ultrakleine Abmessungen Für externe Antennen machbar Hohe Stabilität
