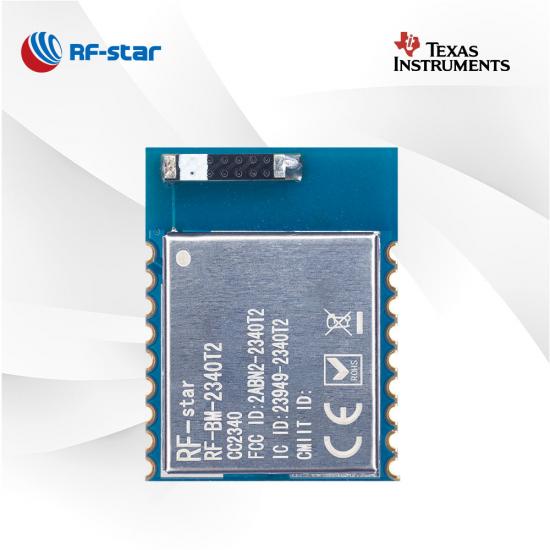

Low-Power Bluetooth CC2340R5 Sender-Empfänger-Modul RF-BM-2340T2 mit Chip-Antenne

  • Bluetooth CC2340R5 RF Transmitter Receiver Module RF-BM-2340T2
  • Bluetooth CC2340R5 RF Transmitter Receiver Module RF-BM-2340T2
  • Bluetooth CC2340R5 RF Transmitter Receiver Module RF-BM-2340T2
  • Bluetooth CC2340R5 RF Transmitter Receiver Module RF-BM-2340T2

Low-Power Bluetooth CC2340R5 Sender-Empfänger-Modul RF-BM-2340T2 mit Chip-Antenne

RF-BM-2340T2 ist ein Bluetooth 5.3-Sender- und Empfängermodul, das für Anwendungen mit geringem Stromverbrauch und großer Reichweite optimiert ist. Es ist für die Unterstützung von Thread, ZigBee®, IEEE 802.15.4 und proprietärem 2,4 GHz ausgelegt. Der leistungsstarke Prozessor, das eingebettete serielle UART-Sortierprotokoll und die flexiblen Ausgabemodi sorgen für eine robuste, zuverlässige und sichere Bluetooth-Konnektivität für verschiedene Szenarien.

  • P/N:

    RF-BM-2340T2

  • SoC:

    CC2340R5

  • Prozessor:

    48 MHz ARM® Cortex®-M0+

  • Protokolle:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system

  • Arbeitsfrequenz:

    2402 MHz ~ 2480 MHz

  • Paket (mm):

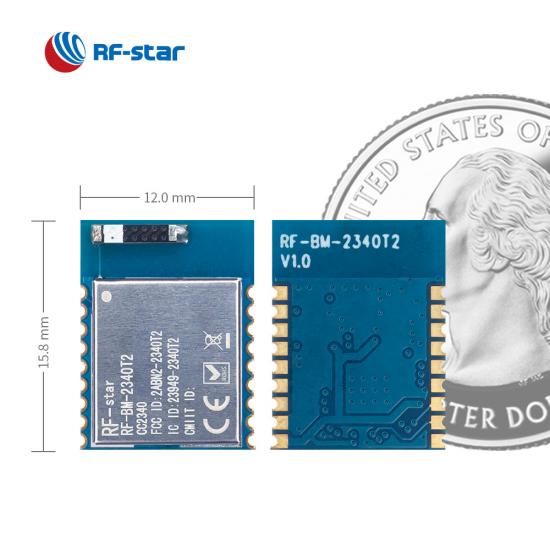

    15.8 × 12.0 × 2.2, half-hole, 1.27 pitch, 18-pin

  • Merkmale:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), OTA

  • GPIO:

    14

  • max. Sendeleistung:

    +8 dBm

  • Übertragungsbereich:

    130 m @ 1M PHY, 180 m @ LE Coded PHY
Jetzt anfragen

RF-BM-2340T2 ist ein neues Multiprotokollmodul , das auf dem TI CC2340R5-Chipsatz basiert und Bluetooth 5.3 Low Energy (BLE), ZigBee 3.0, SimpleLinkTM TI 15.4-Stack und ein proprietäres System unterstützt. Wie RF-BM-2340T1 verfügt das Bluetooth-Transceiver-Modul über einen 48-MHz-Quarz, 512 KB systeminternen programmierbaren Flash, 12 KB ROM für den Bootloader und 36 KB SRAM mit extrem geringem Leckstrom. Außerdem verfügt es über umfangreiche Peripheriegeräte mit UART, SPI, I2C, Echtzeituhr (RTC) usw.


Der einzige Unterschied besteht darin, dass RF-BM-2340T2 mit einer Chip-Antenne und einer Halbloch-HF-Ausgangsschnittstelle ausgestattet ist.

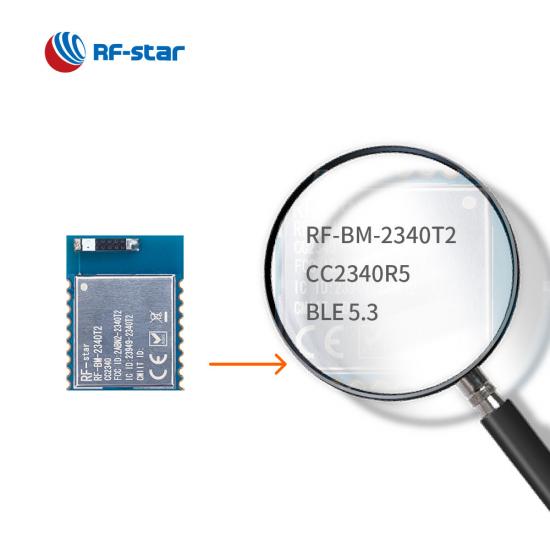

CC2340R5 Multiprotokollmodul RF-BM-2340T2

Referenzressource:

Erschwingliche CC2340R5 Bluetooth 5.3-Module – jetzt auf Lager

Einführung des Ultra-Low-Power-BLE-Moduls RF-BM-2340B1 der CC2340-Serie

Vergleich in CC2340 Bluetooth LE-Modulen



Drahtloser SoC:

  • 48 MHz ARM® Cortex®  - M0 + Prozessor

  • Sendeleistung: Bis zu +8 dBm
  • Empfindlichkeit:

    • -96 dBm bei 802.15.4 (2,4 GHz)

    • -102 dBm bei Bluetooth 5.0 (LE-codiertes PHY) (125 kbps)

  • Erinnerung
    • 512 kB Flash
    • 12 kB ROM
    • 36 KB SRAM

  • Datenrate​

    • LE 1M PHY
    • LE 2M PHY
    • LE-codiertes PHY (große Reichweite)



Protokolle:

  • Bluetooth 5.3 Low Energy

  • Zigbee 3.0

  • Proprietär

  • SimpleLink  TM TI 15,4-Stack


Arbeitsbereich:

  • Versorgungsspannungsbereich 1,71 V ~ 3,8 V
  • Arbeitstemperaturbereich: -40 °C ~ +85 °C


Umfangreiche Peripheriegeräte:

  • ADC
  • UART
  • SPI
  • Ich 2 C
  • RTC
